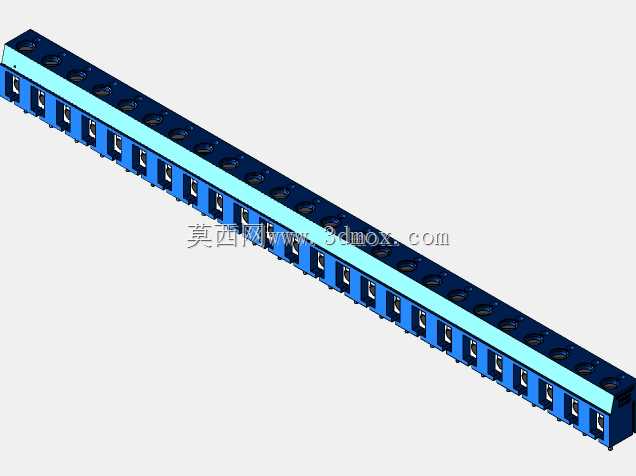

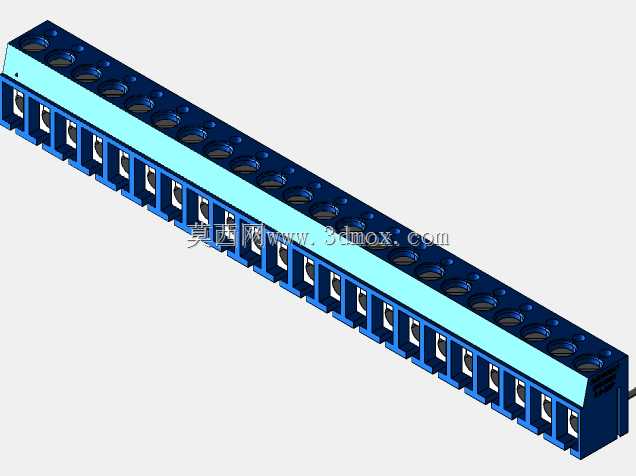

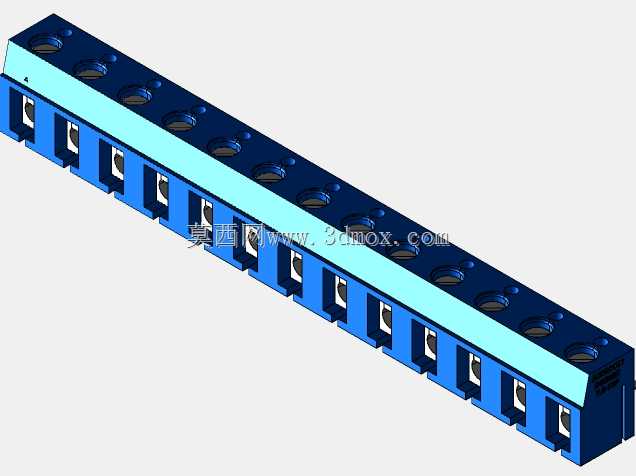

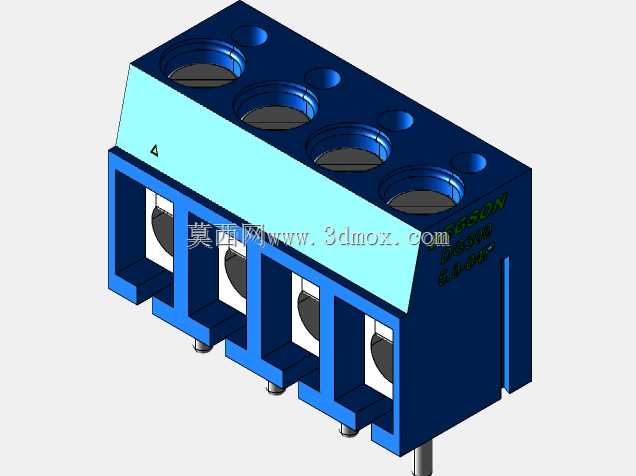

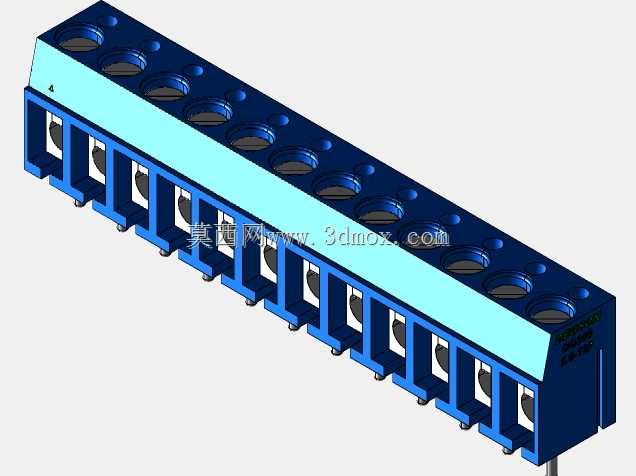

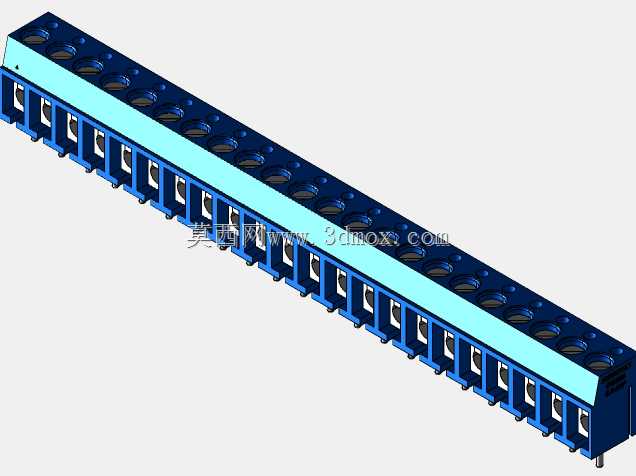

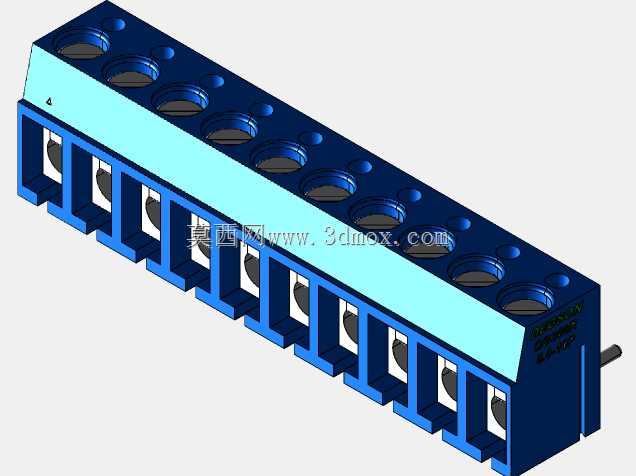

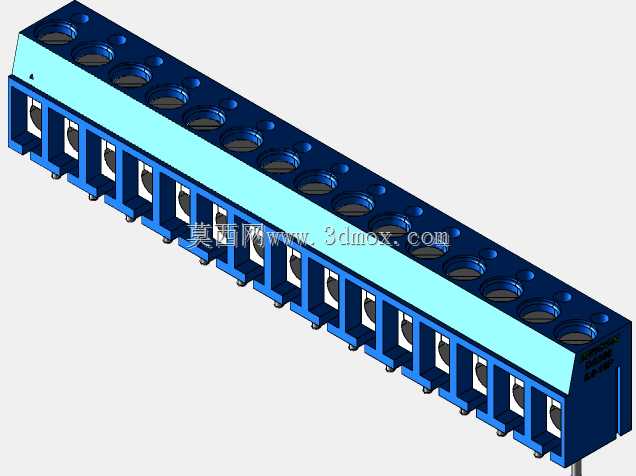

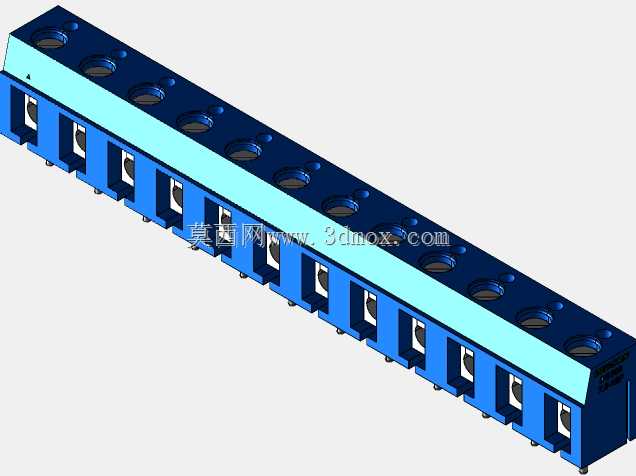

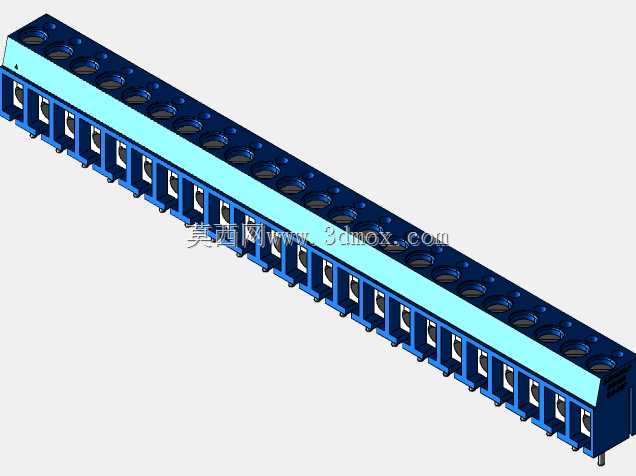

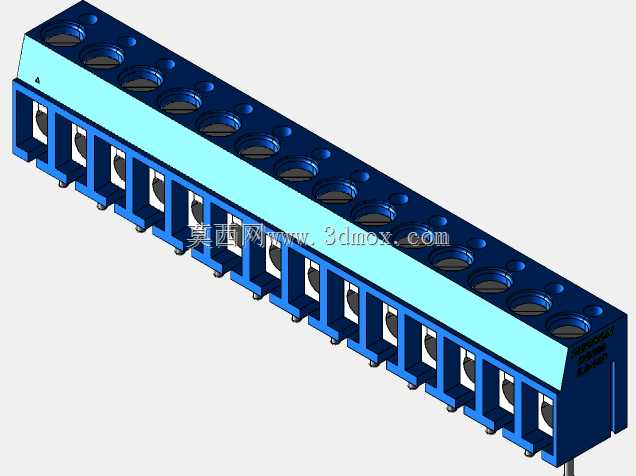

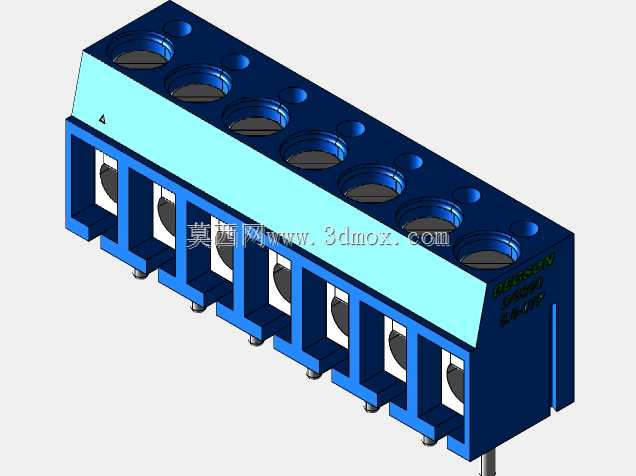

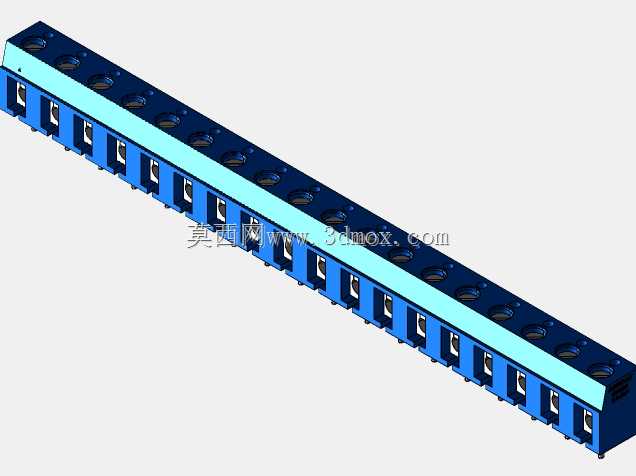

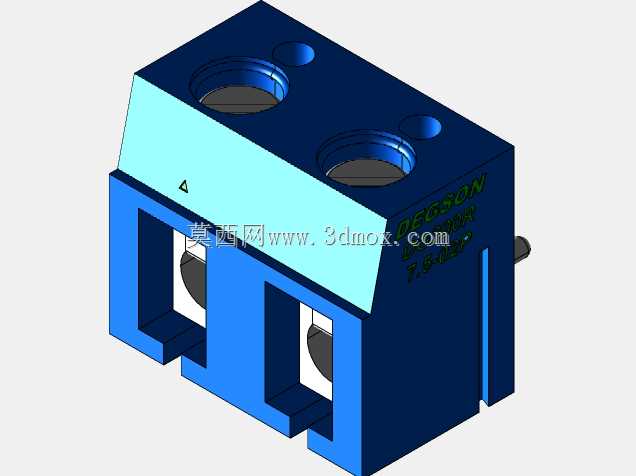

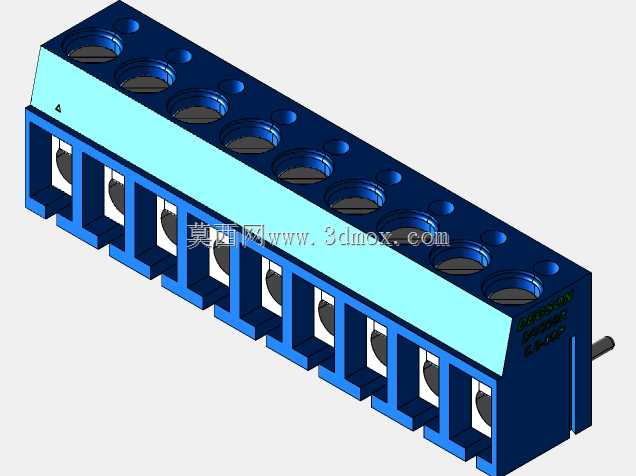

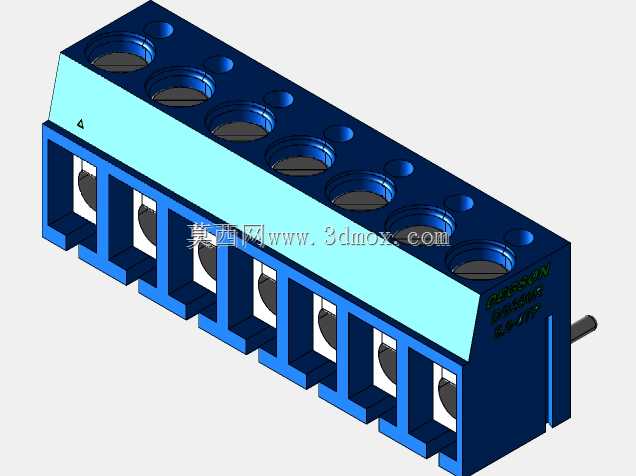

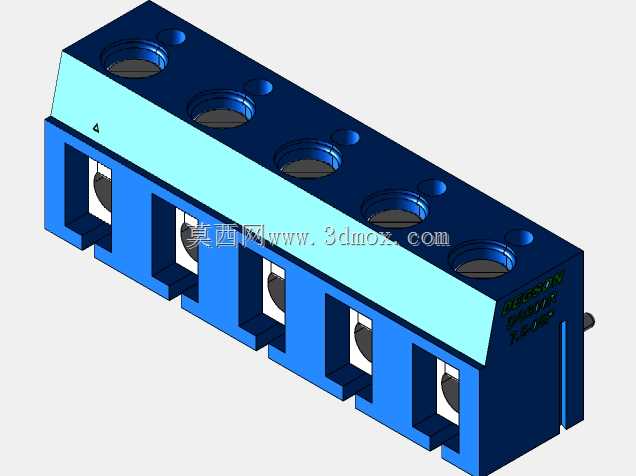

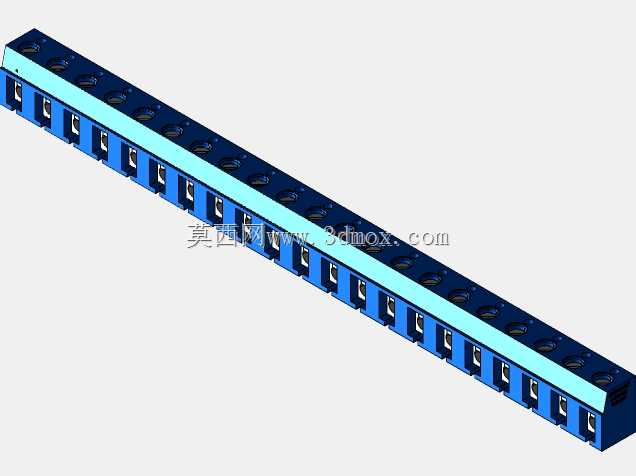

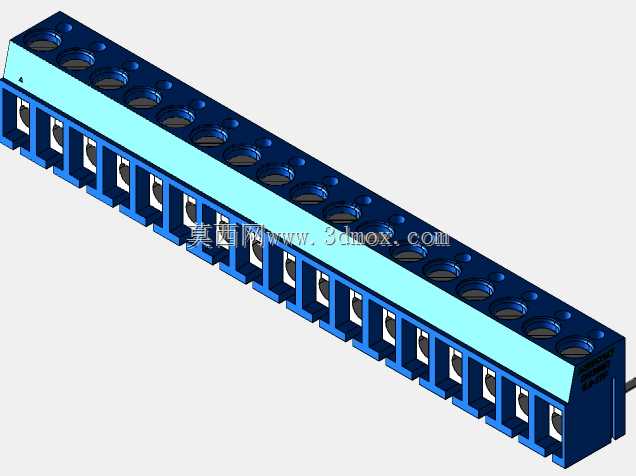

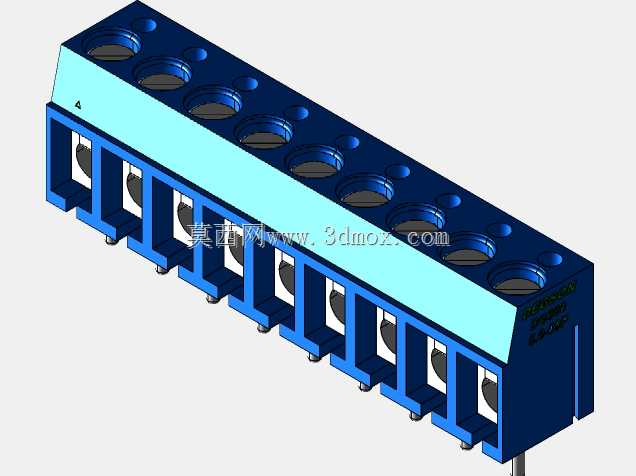

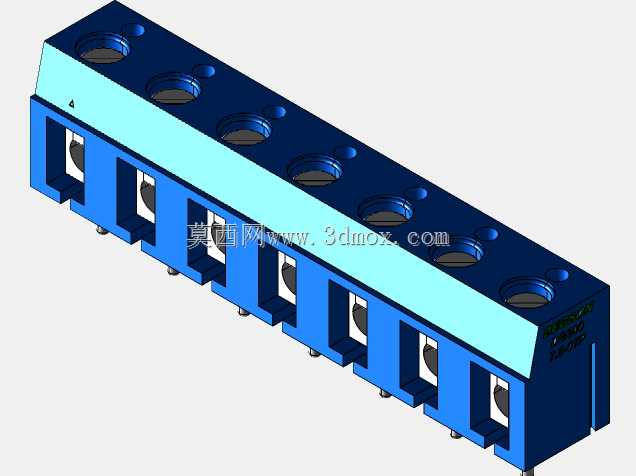

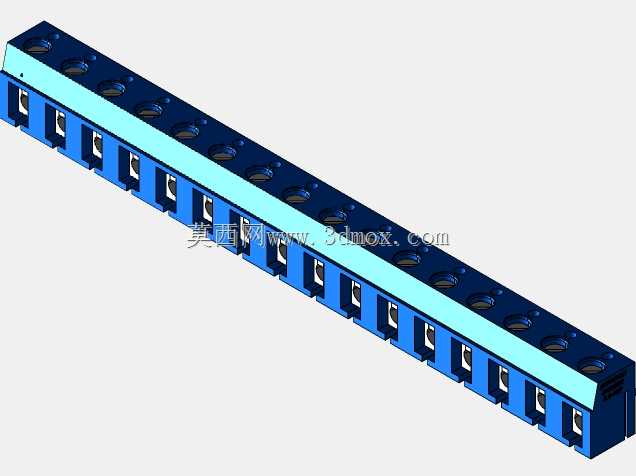

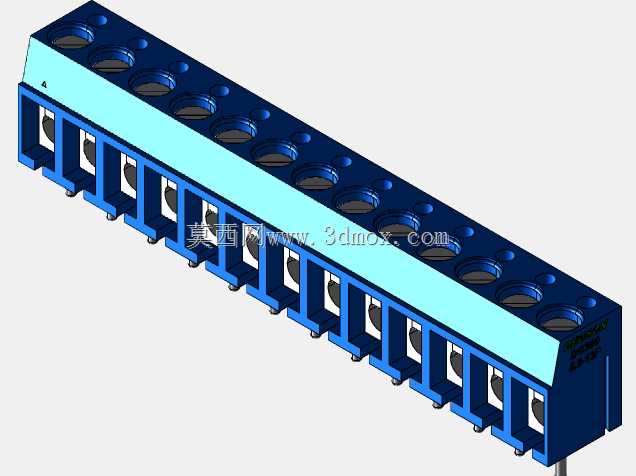

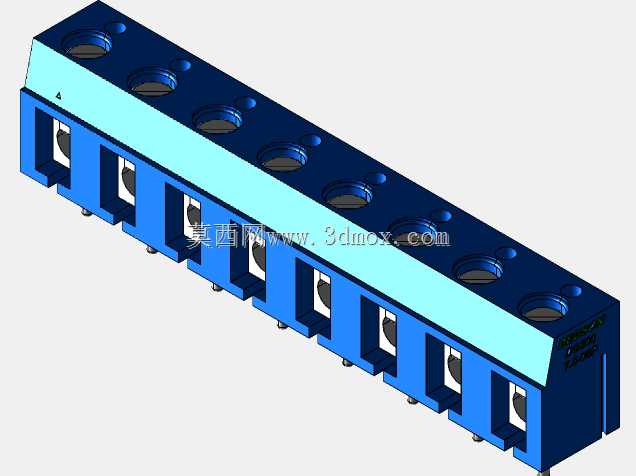

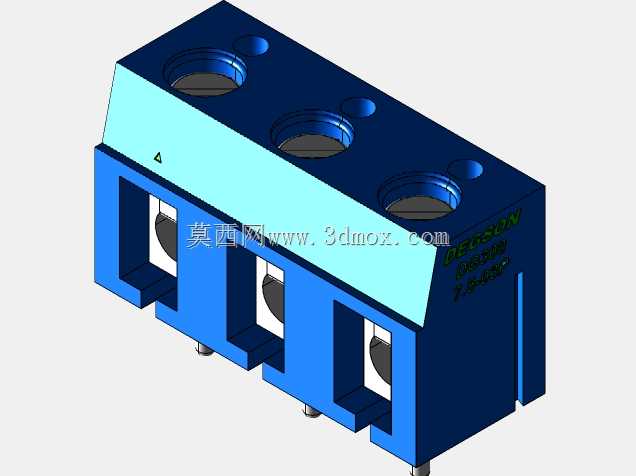

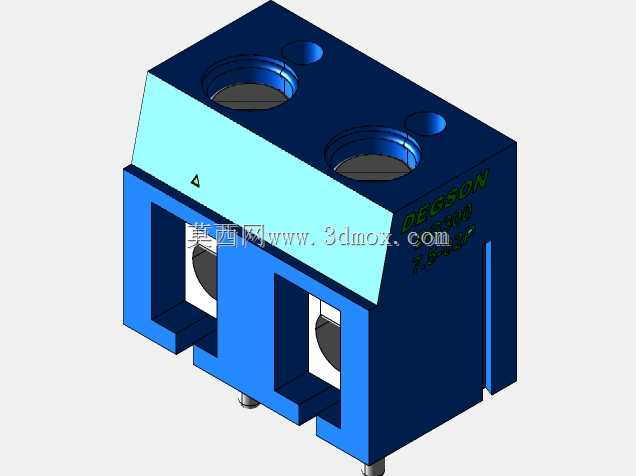

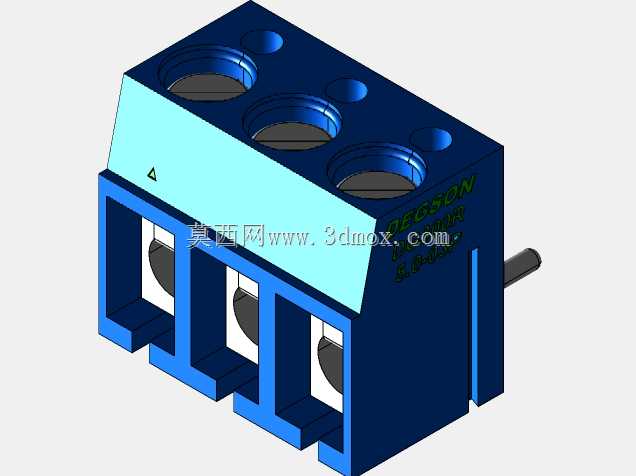

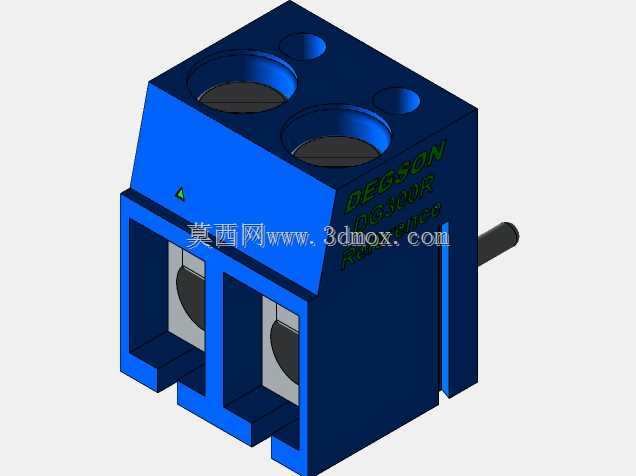

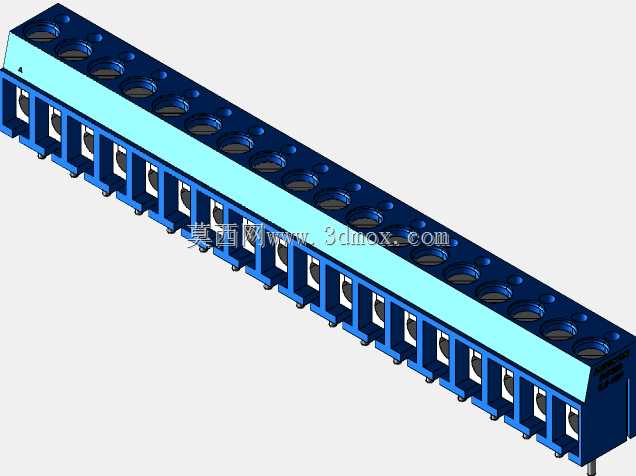

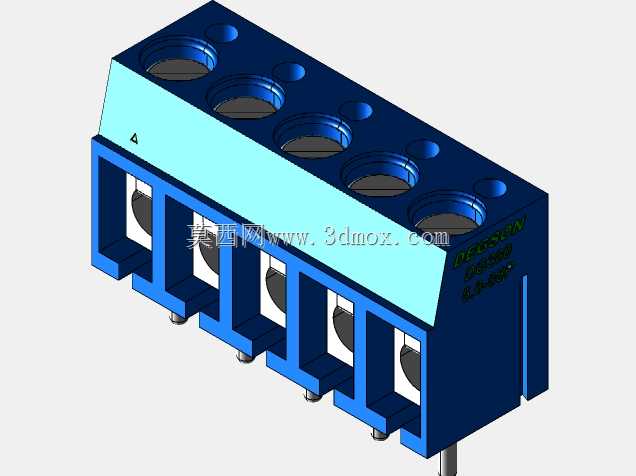

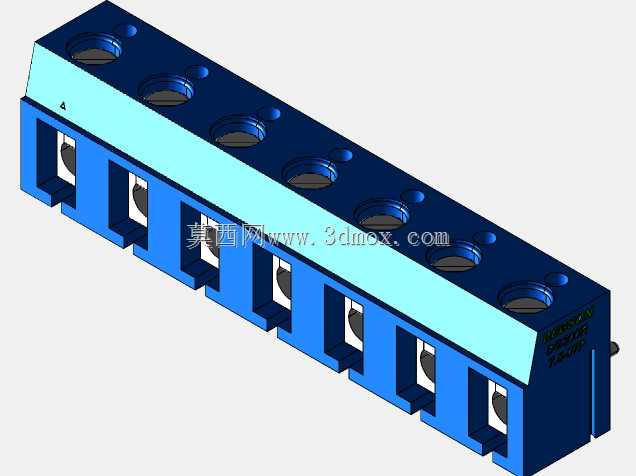

在工业电控柜内部布线、小型自动化设备信号转接、PCB板载电源接线这类场景里,接线端子的选型直接关系到后期运维的便利性与线路连接可靠性,DG300系列螺距接线组件就是针对这类紧凑安装空间设计的压接式连接件。日常做设备电控布局时,经常会遇到板上空间局促、多组信号线需要快速分接的情况,这类间距5.0与7.5mm的接线组件,刚好能覆盖22-14AWG线径的导线压接需求,不管是弱电信号传输还是小功率负载的供电接线,都能满足10A额定通流、300V耐压的常规工业场景要求,适配-40℃到105℃的工作温区,不管是户外简易电控箱还是设备内部密闭安装位,都能保持稳定的接触性能。

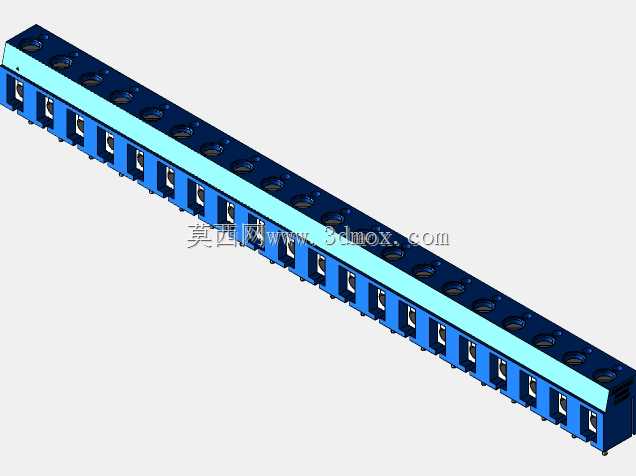

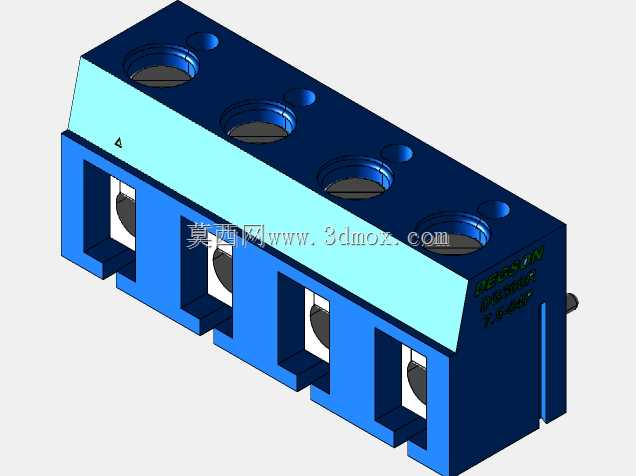

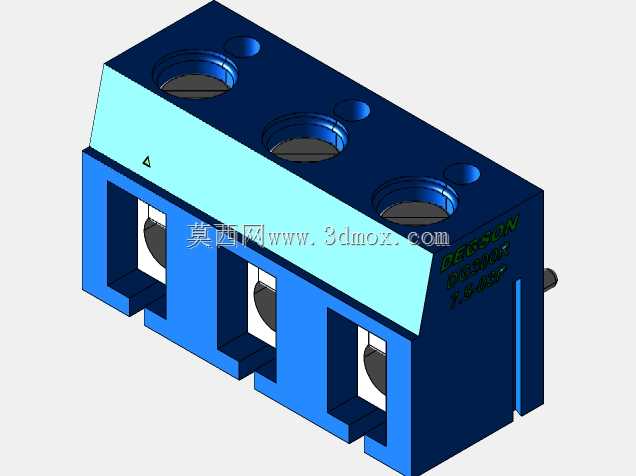

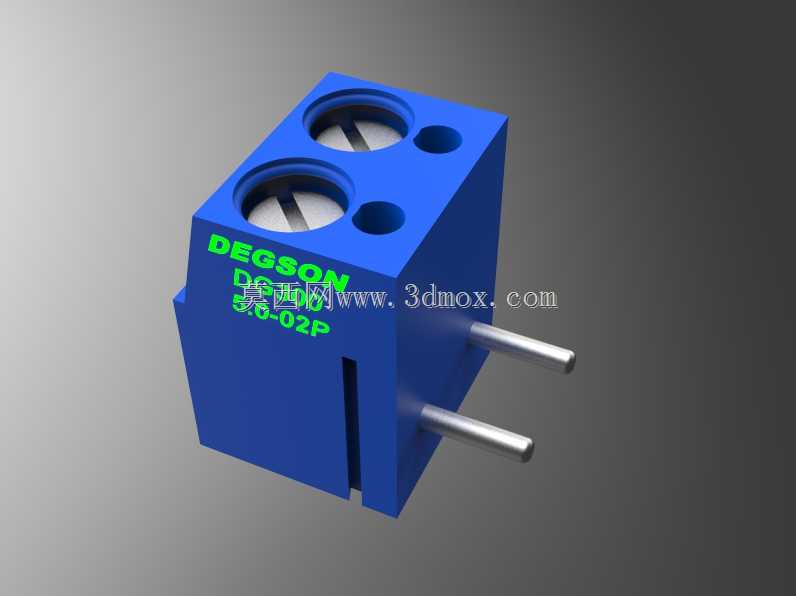

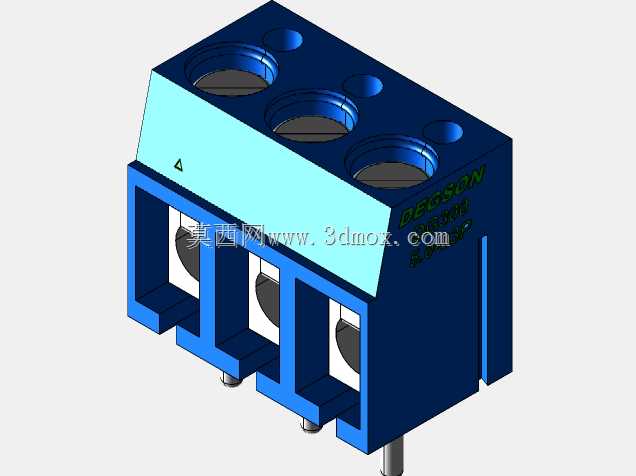

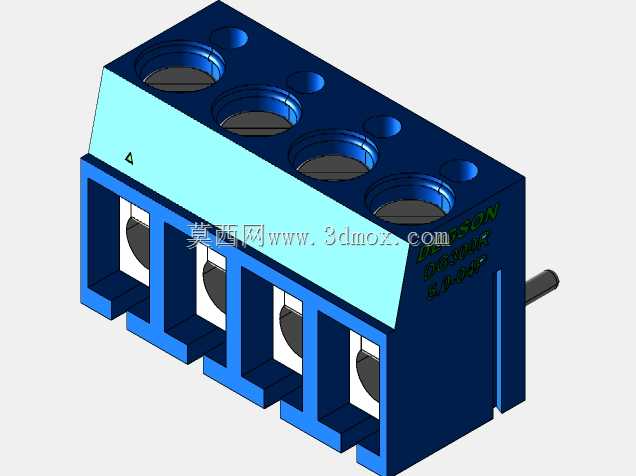

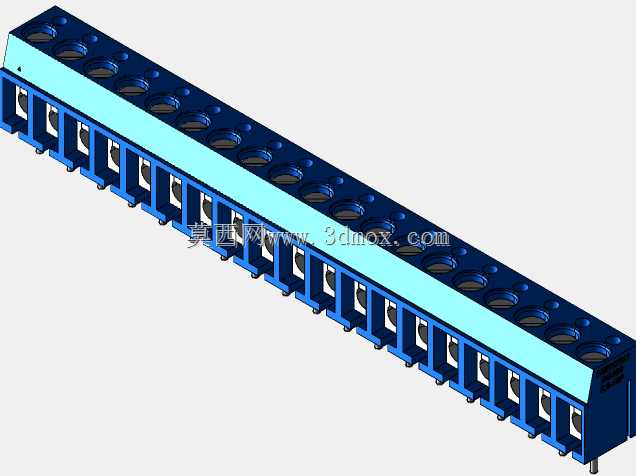

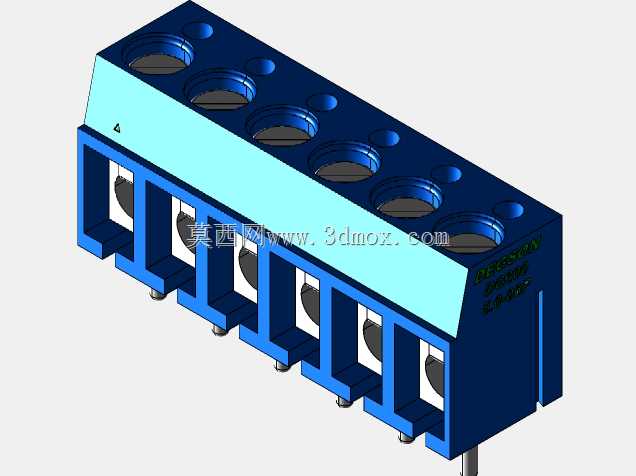

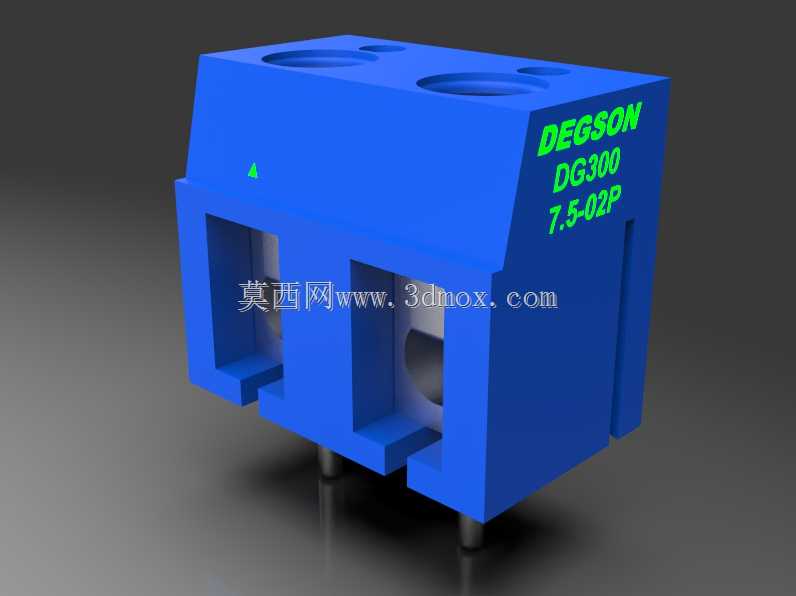

从结构设计逻辑来看,这款接线组件采用了直插式螺钉压接结构,接线端的敞口设计不需要额外将导线弯成U型或O型端子,剥线后直接插入接线孔,拧紧顶部的压紧螺钉就能完成导线固定,相比传统需要冷压端子的接线件,能节省至少三分之一的现场接线工时。组件的插针部分采用直插式设计,可直接焊接在PCB板对应焊盘上,插针的长度与直径经过匹配设计,既保证焊接后的拉拔强度,又不会因为插针过长导致板后预留空间不足,安装时不需要额外定制转接件,直接按照给定的孔位在PCB上排布焊盘即可。

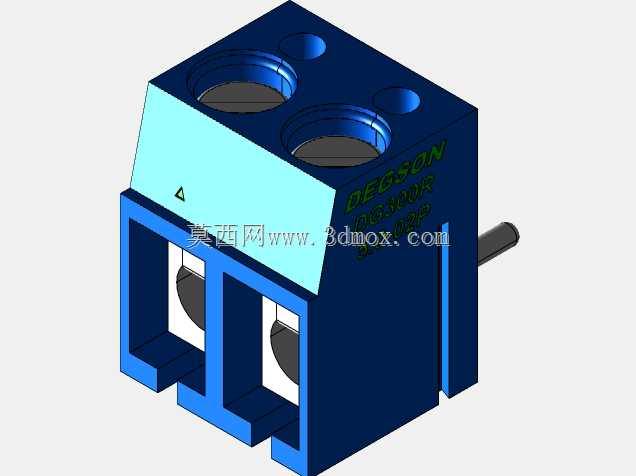

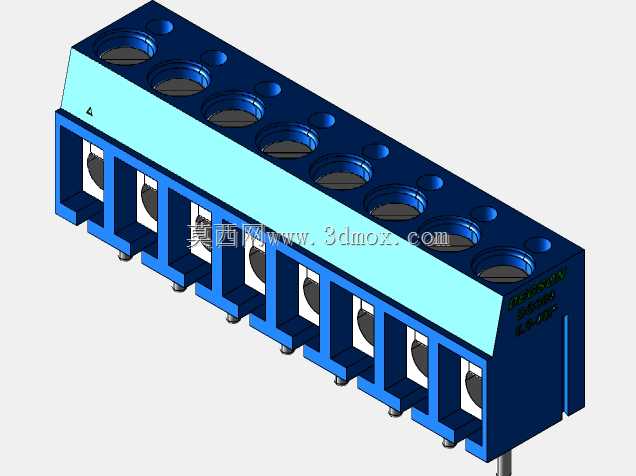

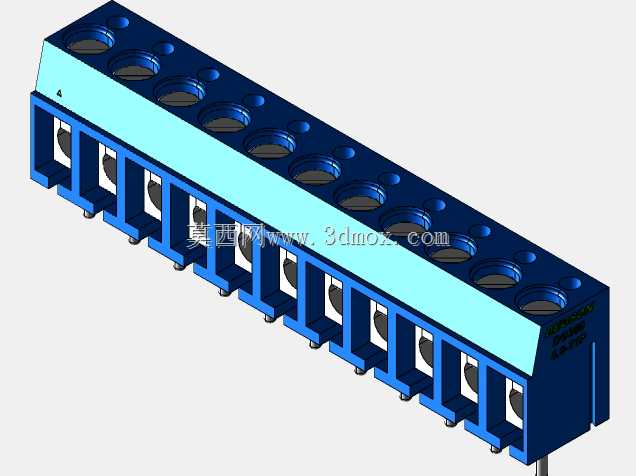

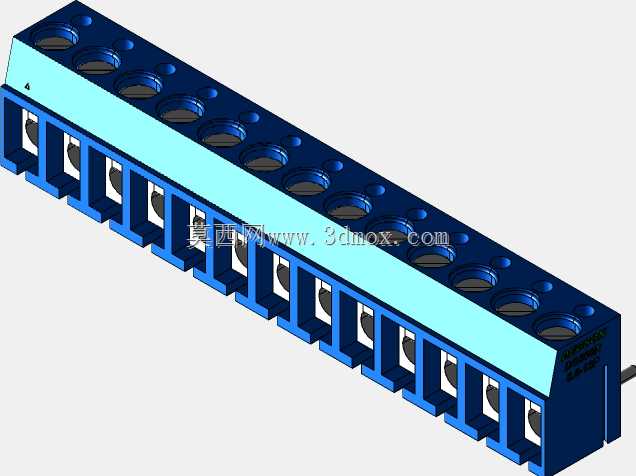

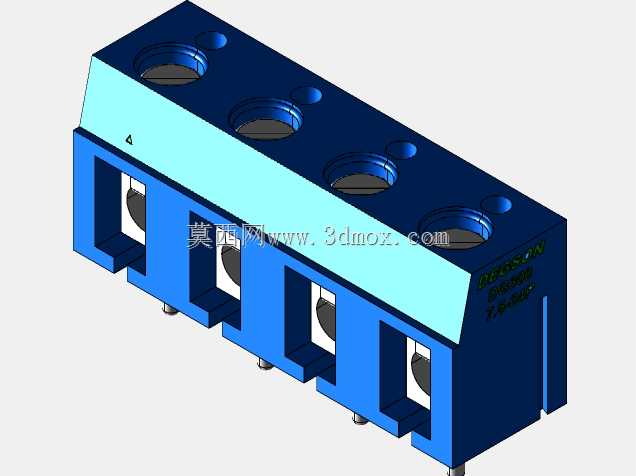

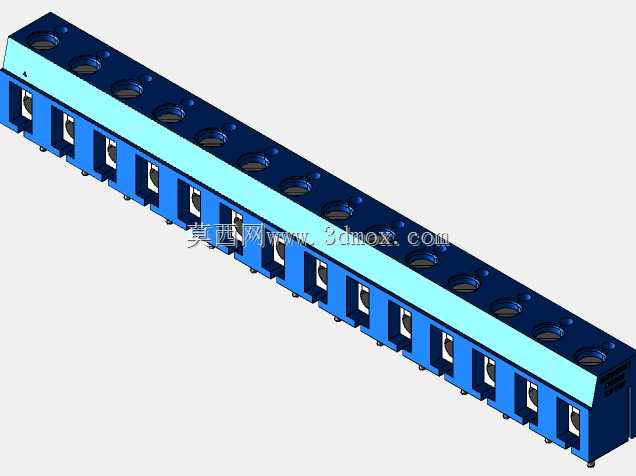

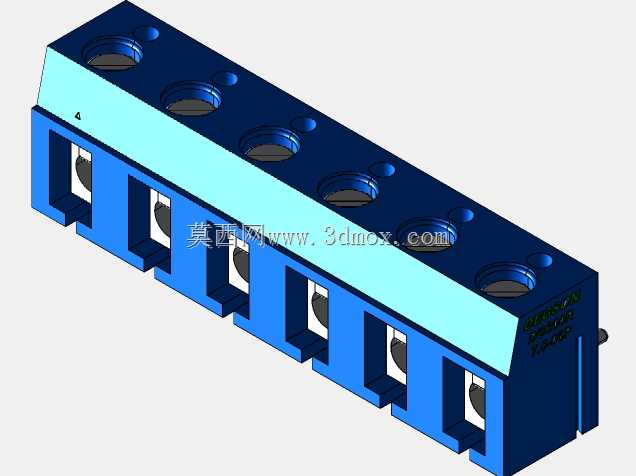

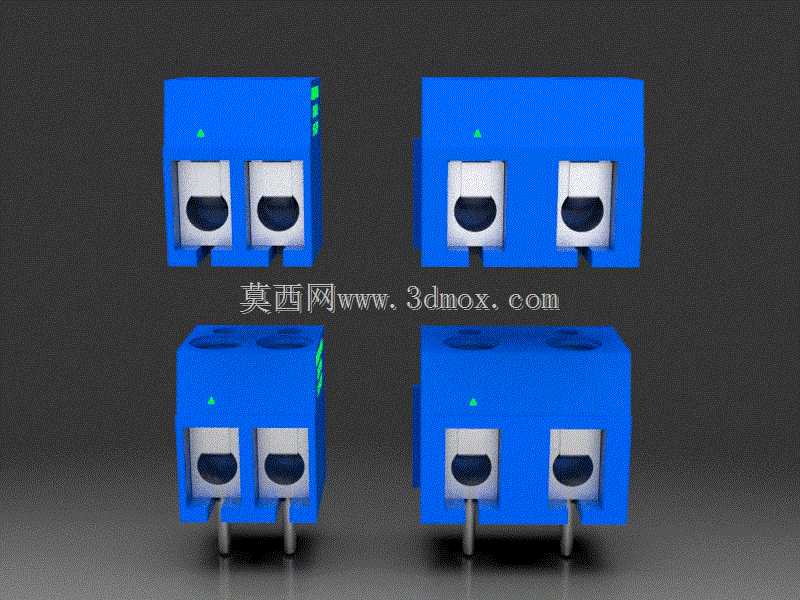

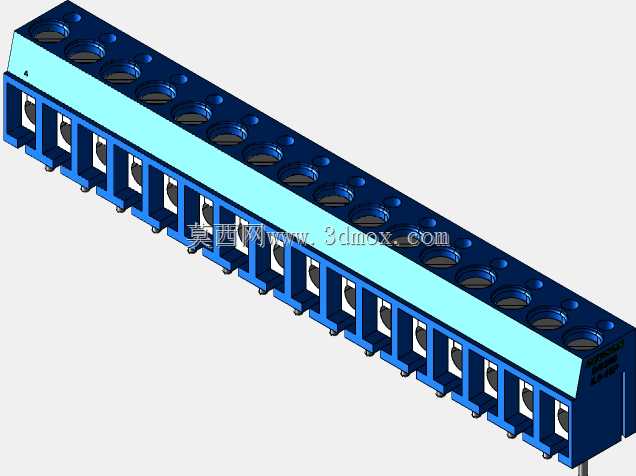

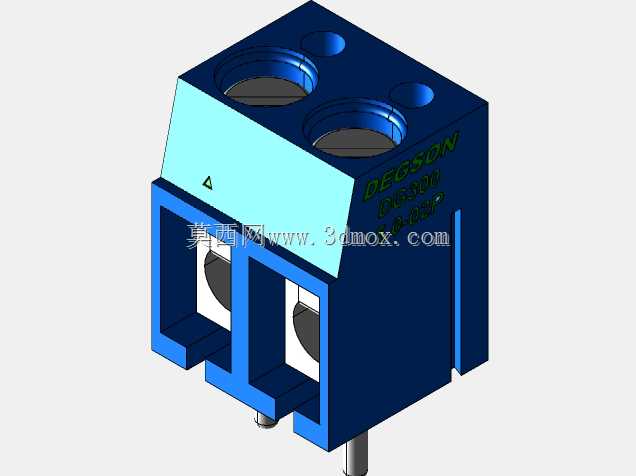

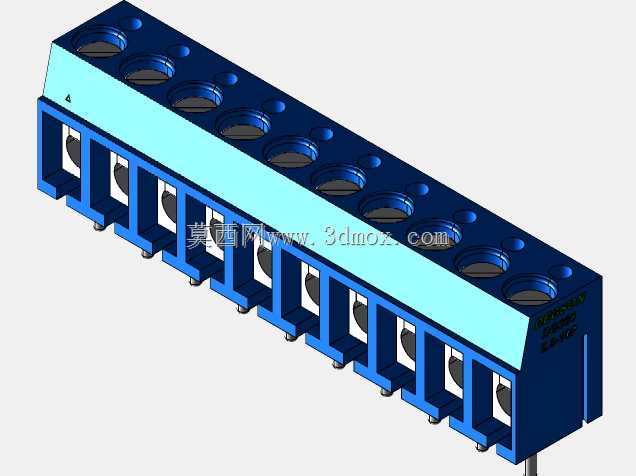

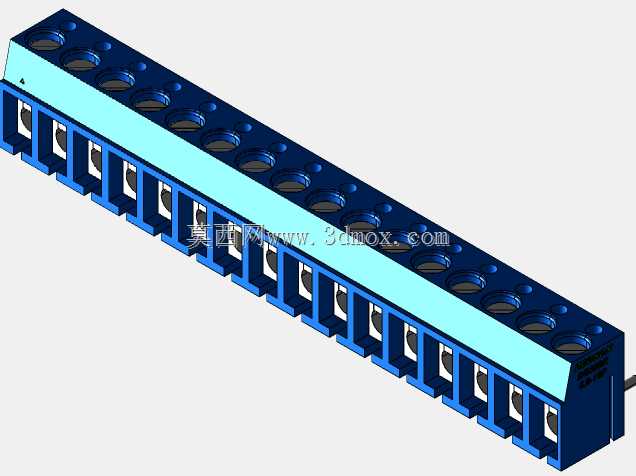

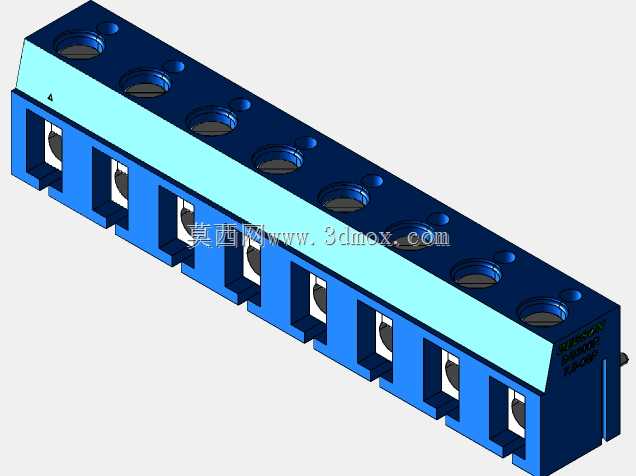

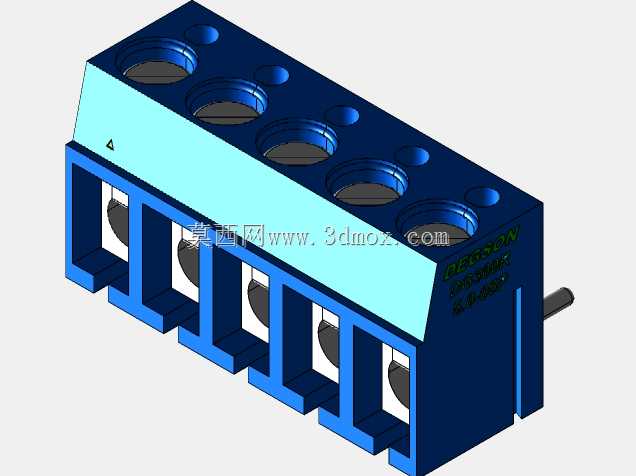

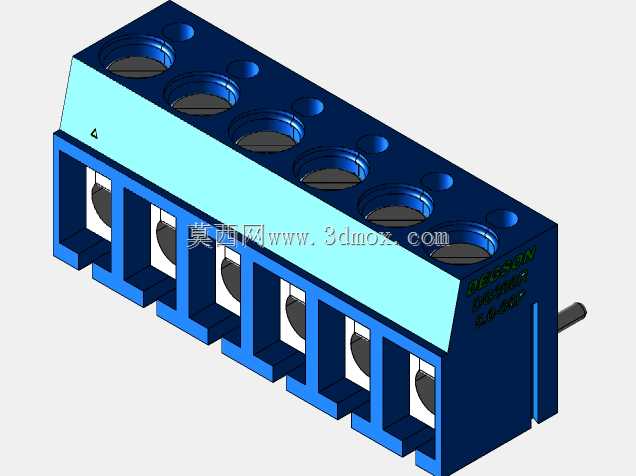

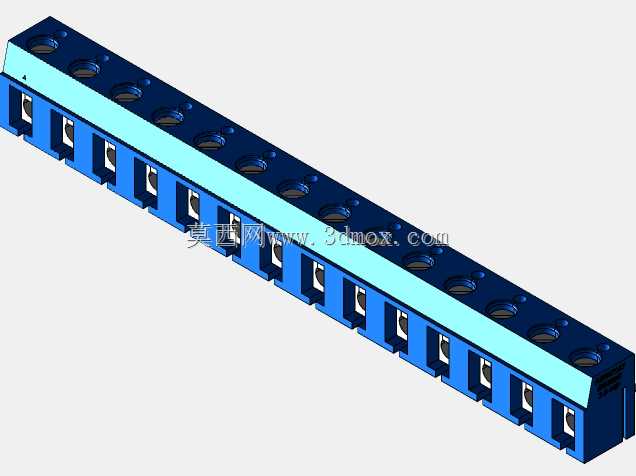

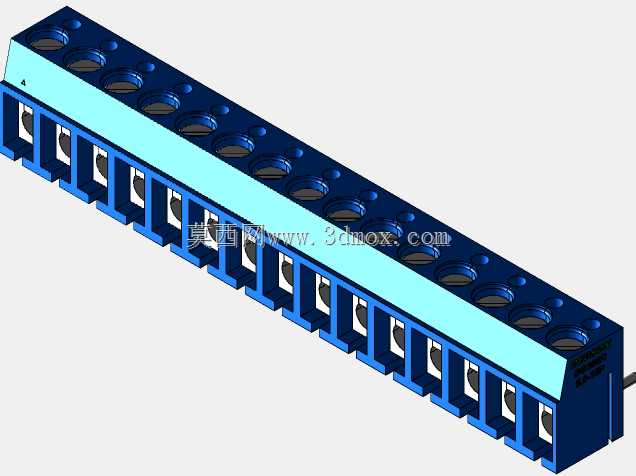

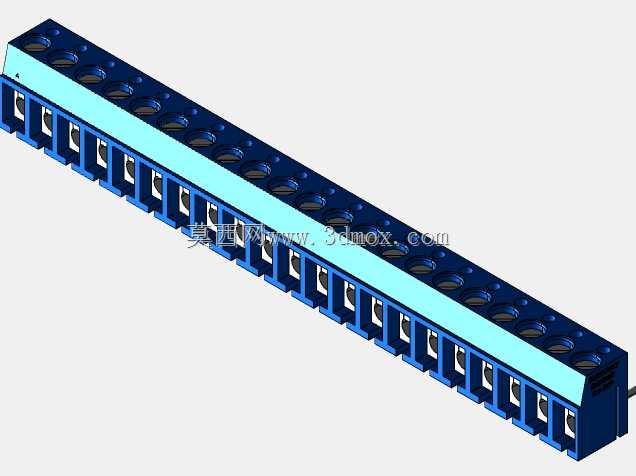

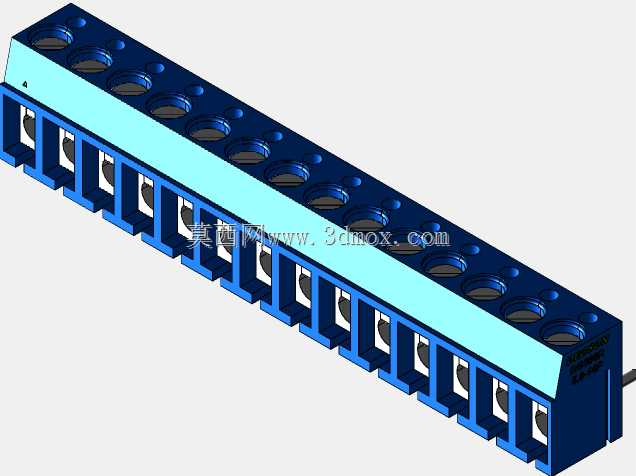

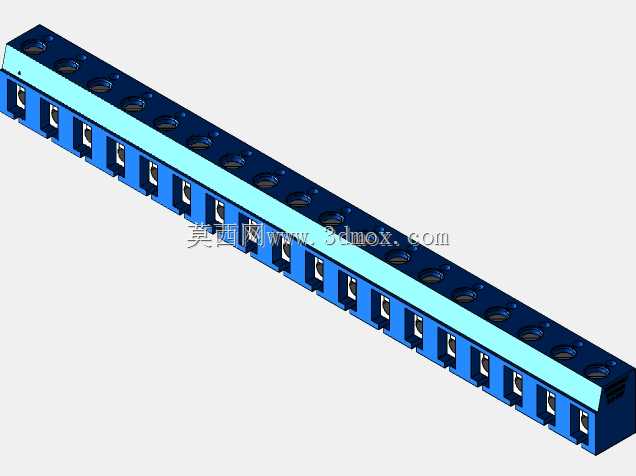

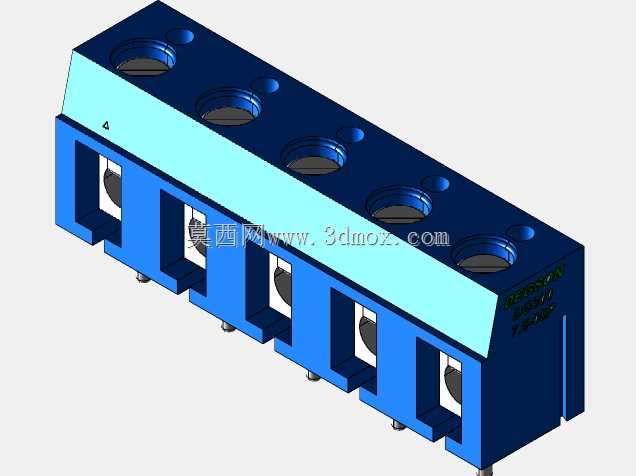

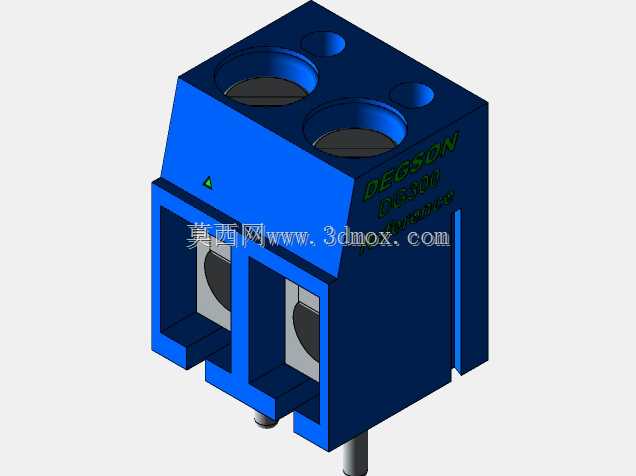

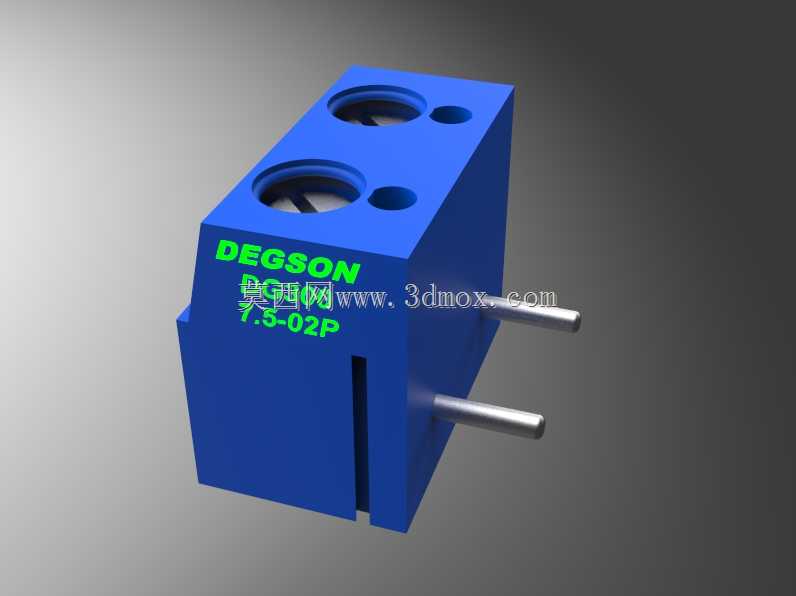

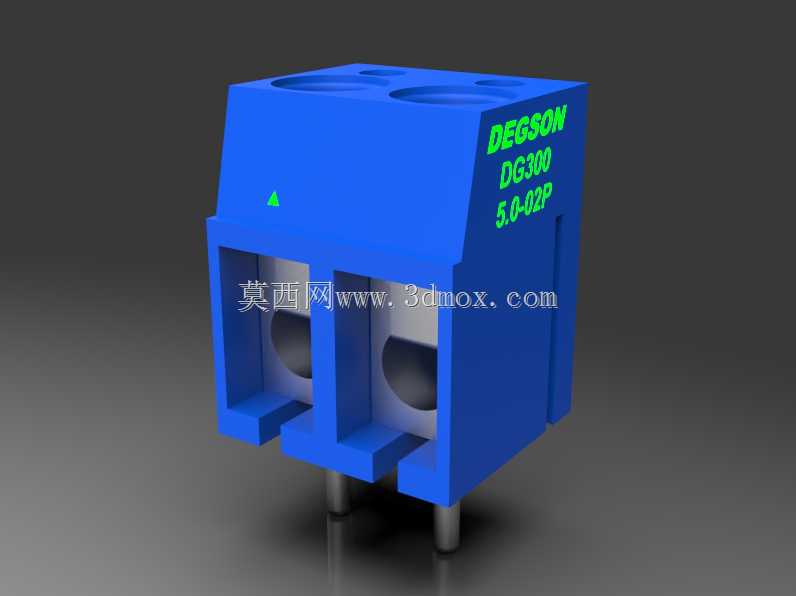

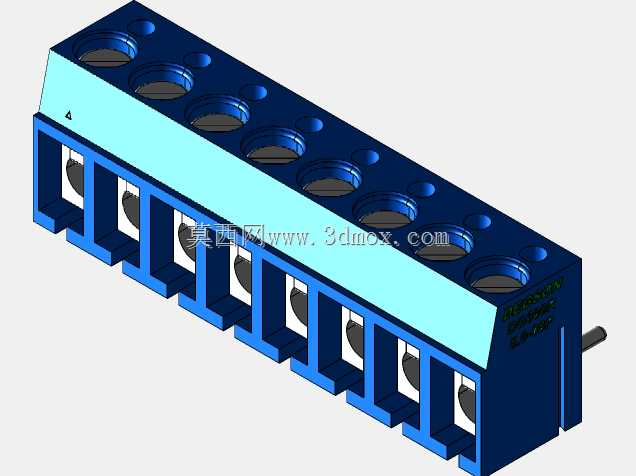

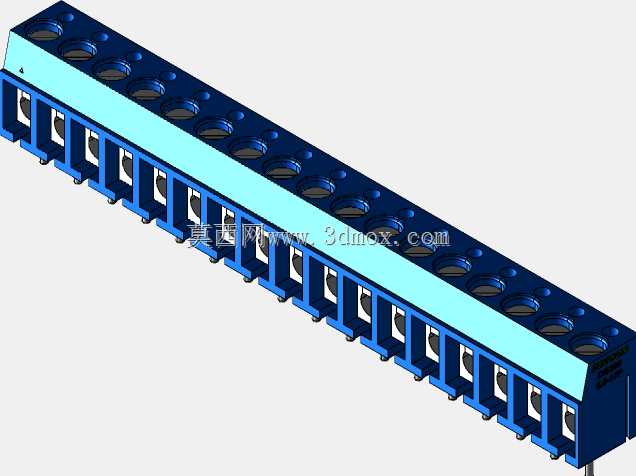

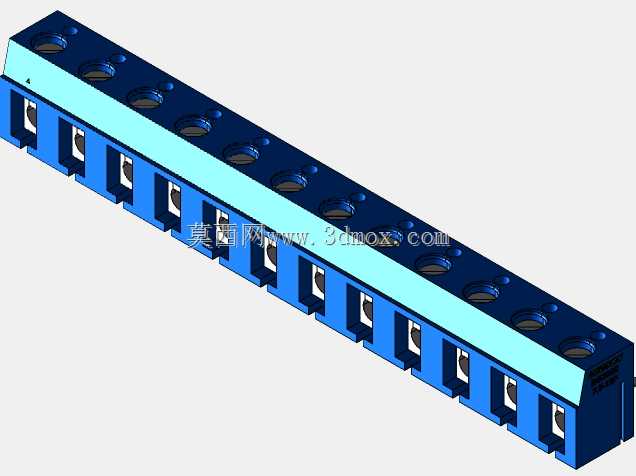

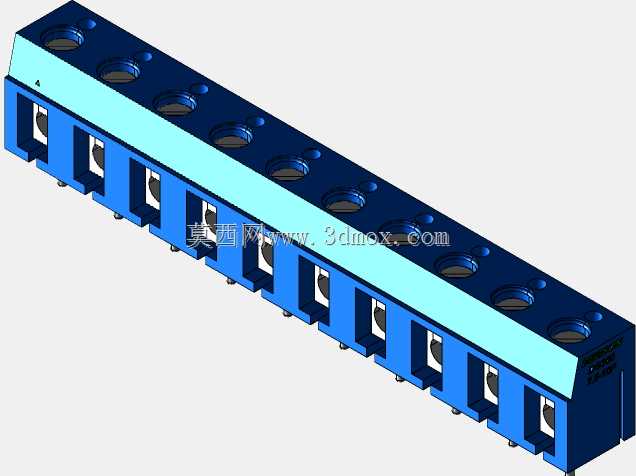

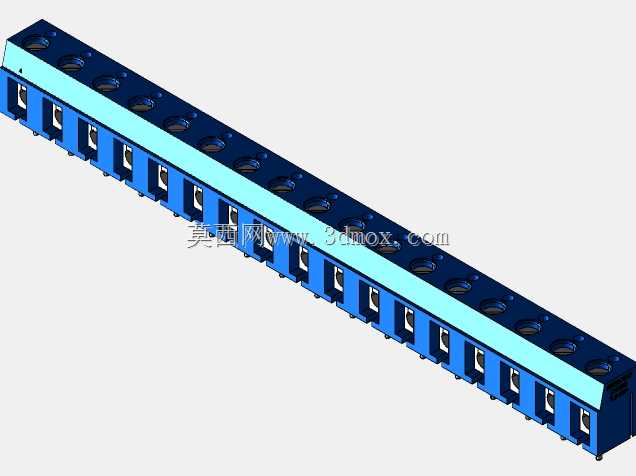

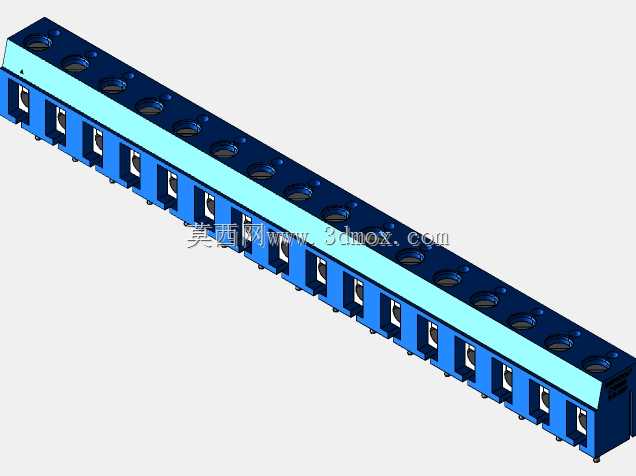

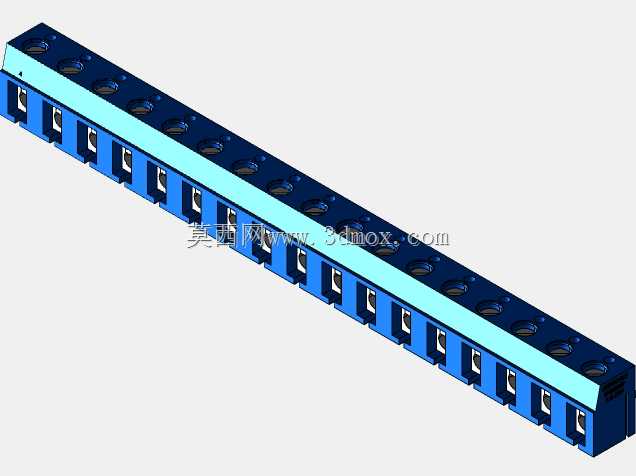

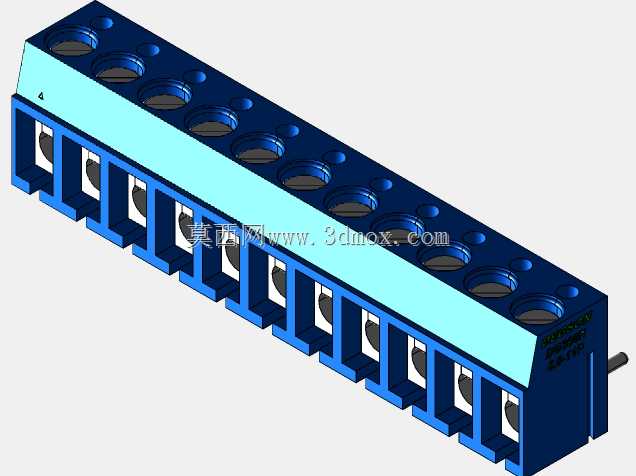

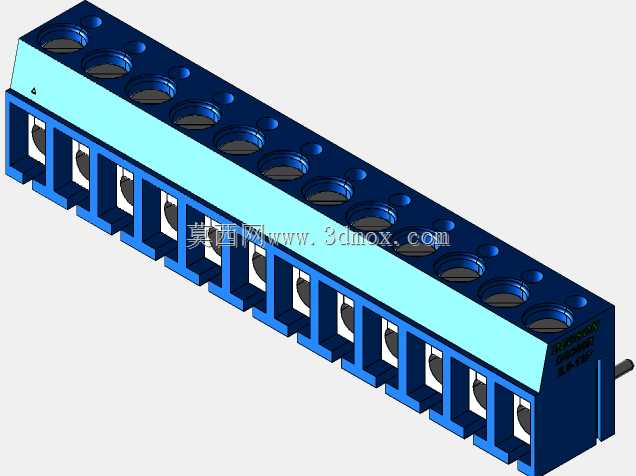

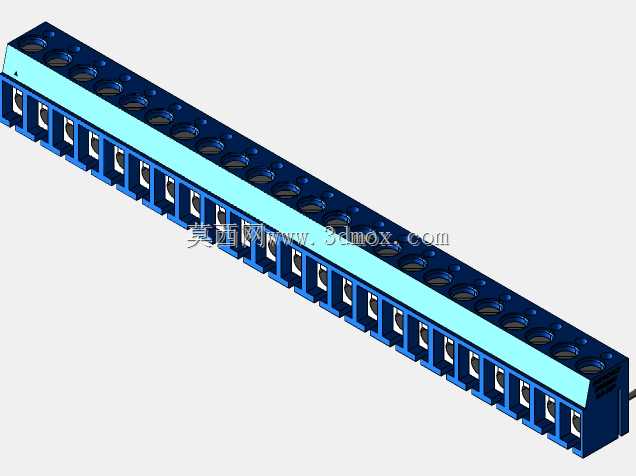

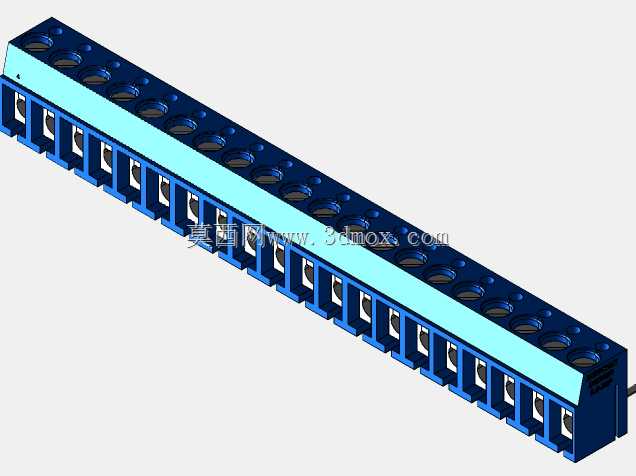

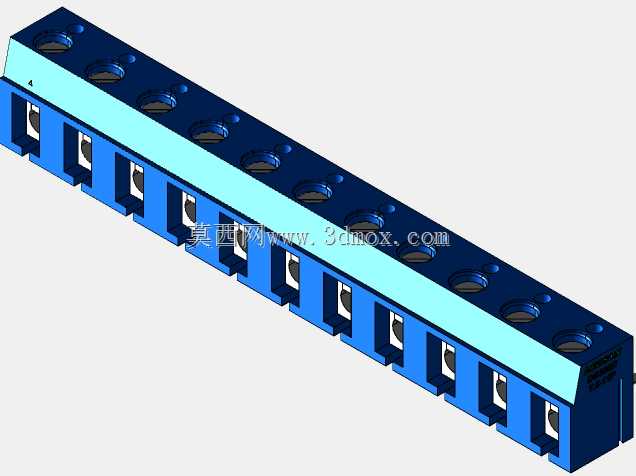

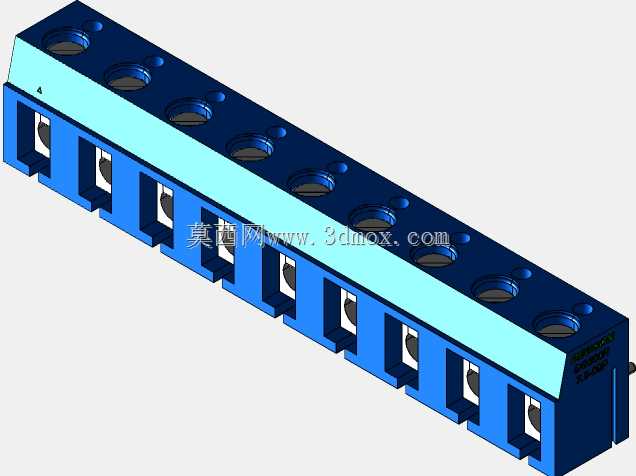

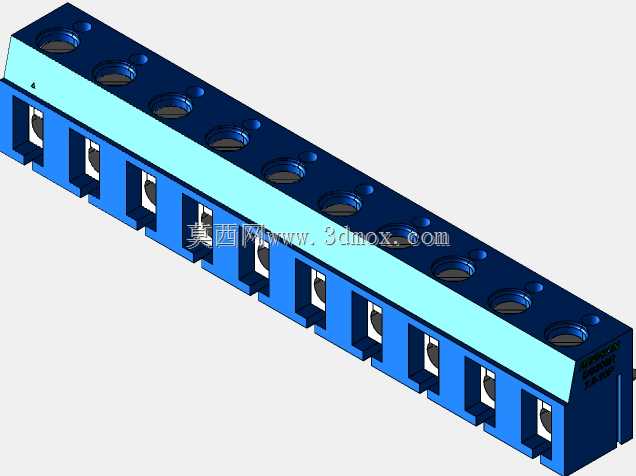

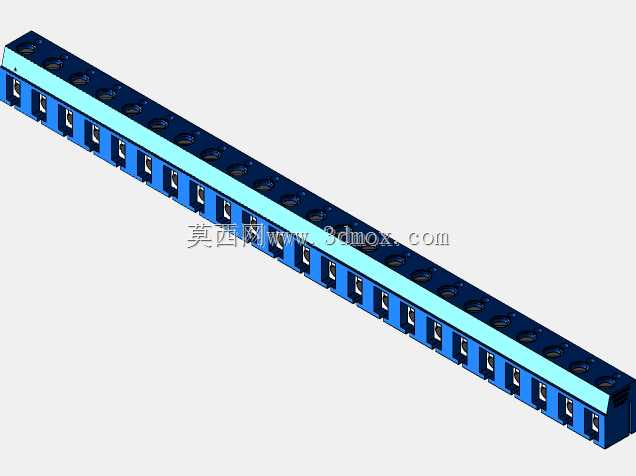

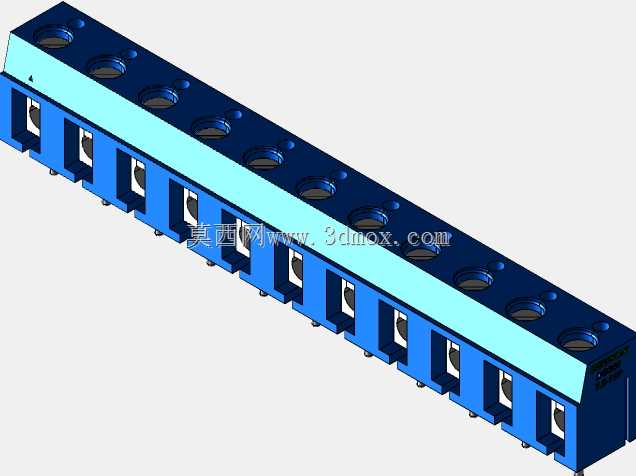

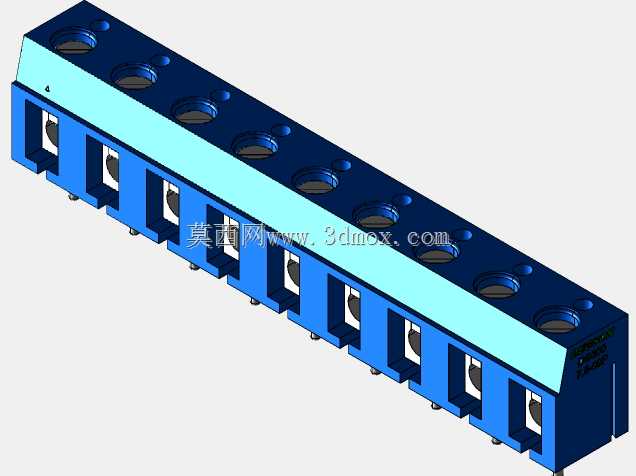

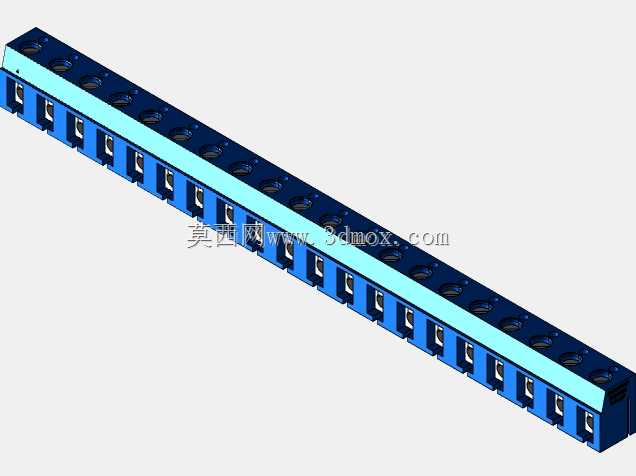

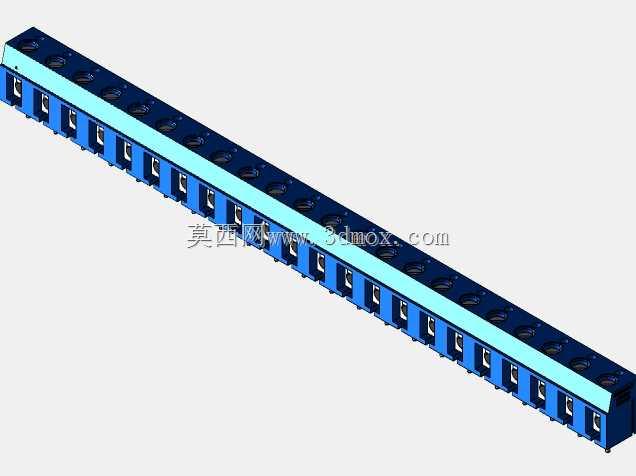

做三维结构建模时,这款组件的参数化设计逻辑很值得参考,所有尺寸关联都集中在核心参数节点上,只需要调整孔位间距、针数两个核心参数,就能快速生成2pin到24pin不同规格的模型,不需要逐个零件重新绘制。外壳部分采用蓝色阻燃工程塑料材质,表面做了细微的磨砂处理,既可以避免生产组装过程中表面划伤影响外观,也能在一定程度上提升外壳的耐脏性能,外壳侧面预留的标识位可以直接丝印型号、耐压参数,方便现场接线时快速识别端子规格。接线位内部的金属导电件采用铜质镀锡工艺,既保证导电性能,又能避免长期使用后接触面氧化导致接触电阻升高,压紧螺钉的尾部做了压花处理,拧紧时不会划伤导线铜芯,同时能提供足够的压紧力,避免设备运行过程中受振动影响导致导线松脱。
从安装边界来看,5.0mm间距的款型整体宽度更窄,适合在信号转接板这类点位密集的板卡上使用,相邻接线位之间的绝缘筋高度足够,即使接线时导线铜丝有少量外露,也不会造成相邻点位短路;7.5mm间距的款型爬电距离更大,适合交流供电回路的接线使用,能满足UL安规标准里的绝缘距离要求。组件底部的两个定位柱刚好卡在PCB的定位孔里,过波峰焊时不会出现偏移,不需要额外做治具固定,能提升SMT或波峰焊工序的生产良率。外壳顶部的两个安装孔位,可以配合螺丝将端子额外固定在板卡上,在大电流接线、导线较粗的应用场景下,避免多次插拔导线导致端子焊盘脱落。
实际做设备结构设计时,这类接线组件的周边空间预留需要注意,接线方向的正前方要留出至少30mm的操作空间,方便螺丝刀伸入拧紧螺钉,组件上方不要布置过高的元器件,避免遮挡接线位导致后期运维无法操作。如果是在有振动的设备上使用,比如小型机床、输送线设备的电控箱,选型时可以优先选择带防松螺钉的配置,进一步降低导线松脱的风险。这款组件的三维模型完整还原了内部导电件、压紧螺钉、外壳、插针的所有细节,不管是做PCB板的3D布局校验,还是做整个电控柜的布线干涉检查,都能直接调用,不需要再自行测绘建模,能大幅缩短结构设计阶段的器件建模周期,同时模型的安装尺寸完全匹配实物规格,不会出现设计完成后实物安装干涉的问题。在做整机BOM统计时,也可以直接从模型里导出对应的规格参数,快速匹配不同针数、不同间距的型号,避免选型出错。
