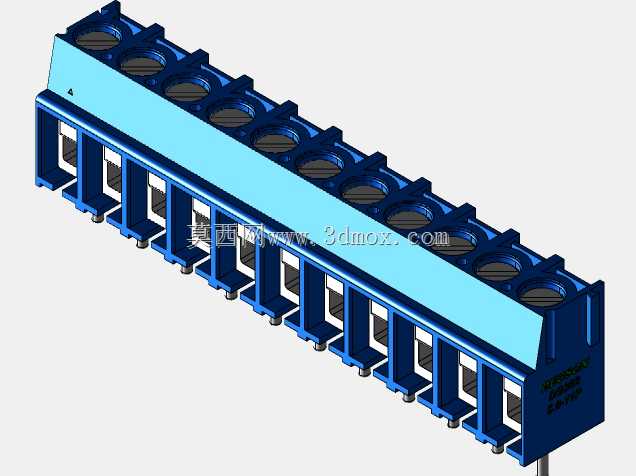

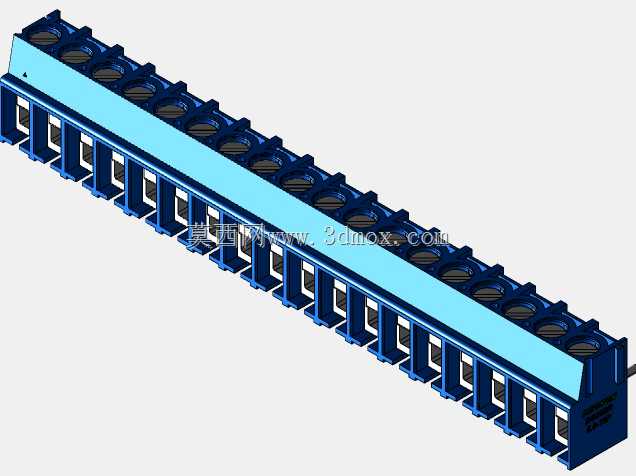

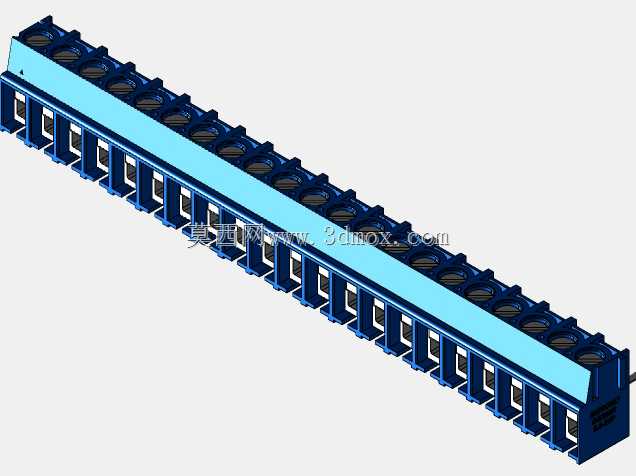

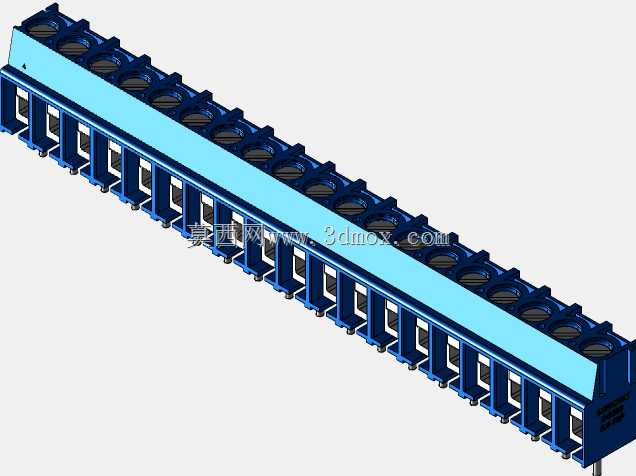

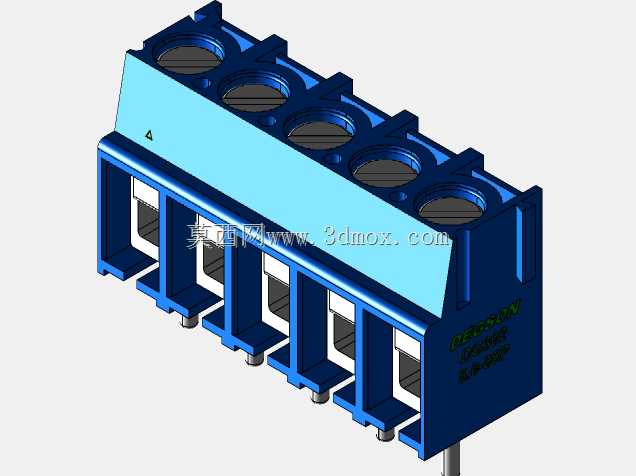

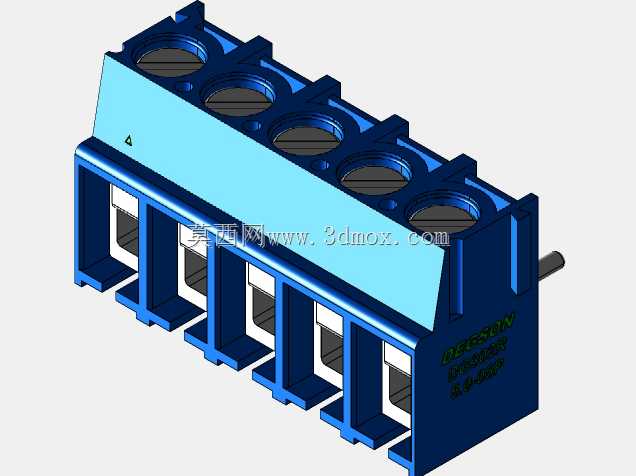

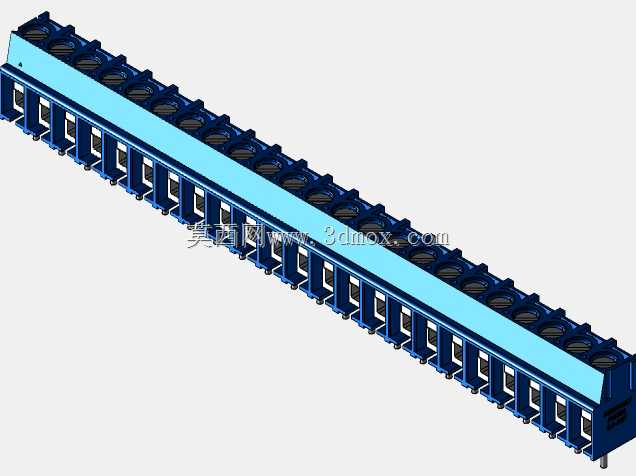

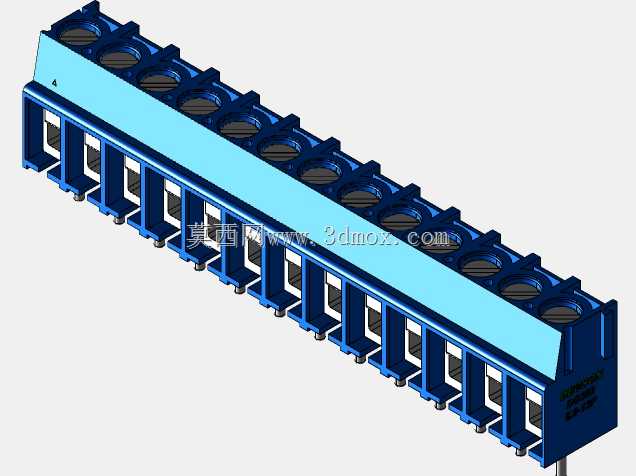

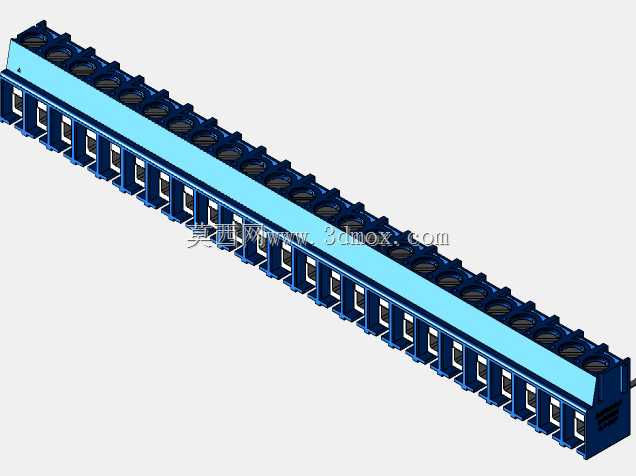

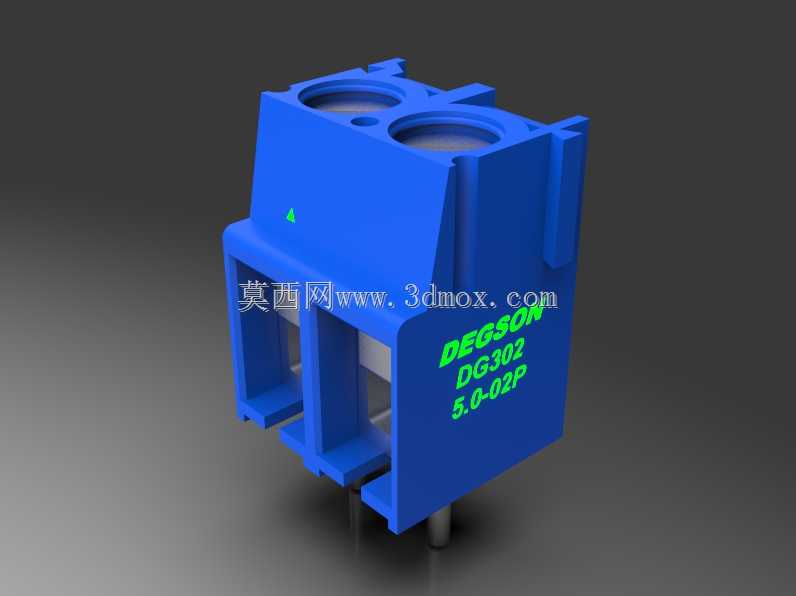

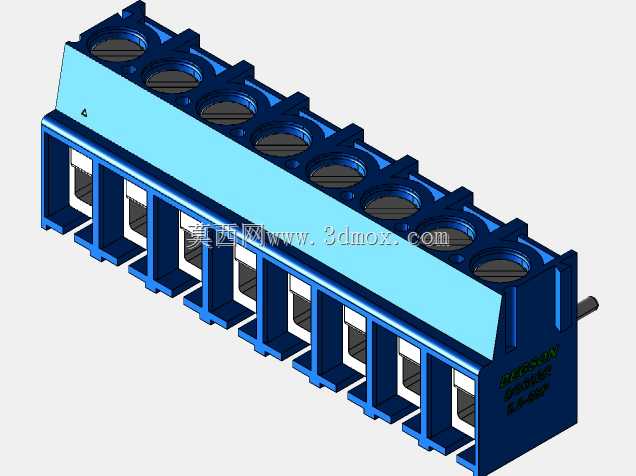

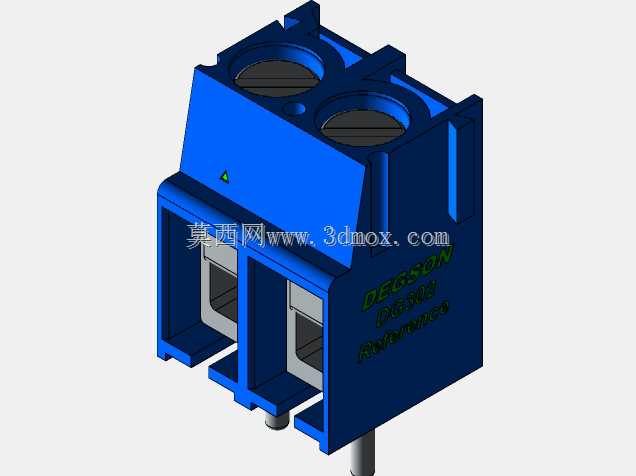

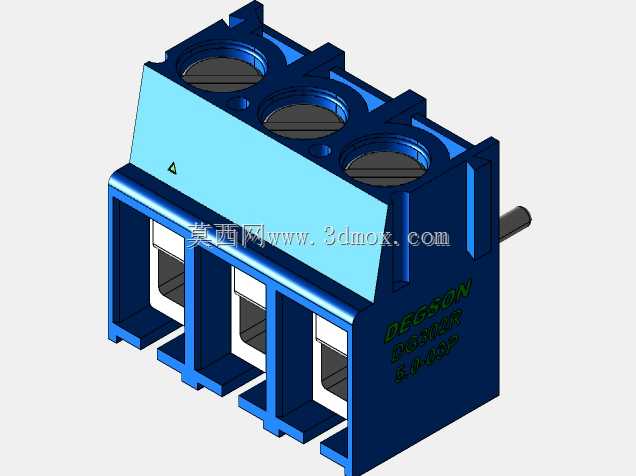

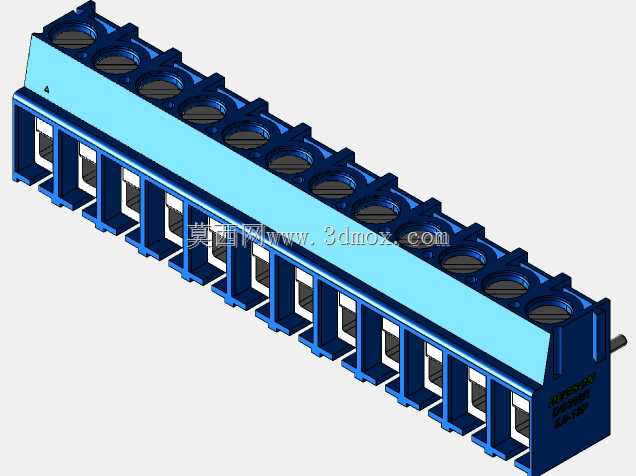

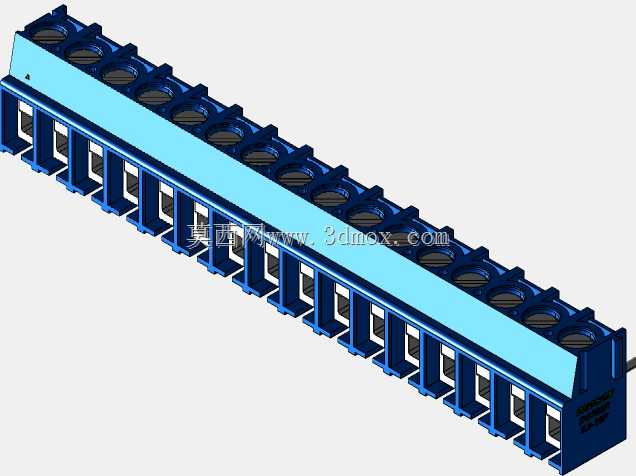

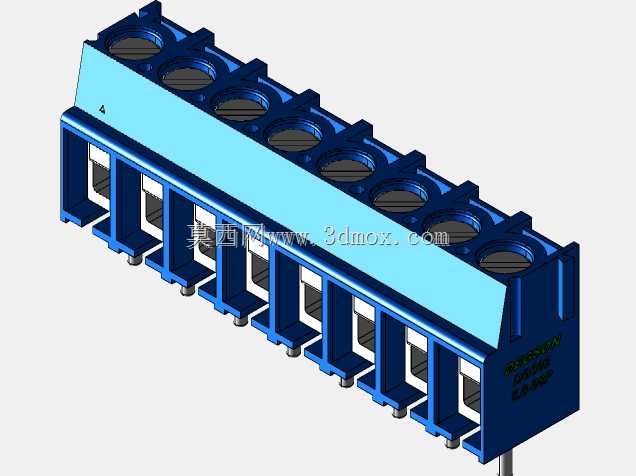

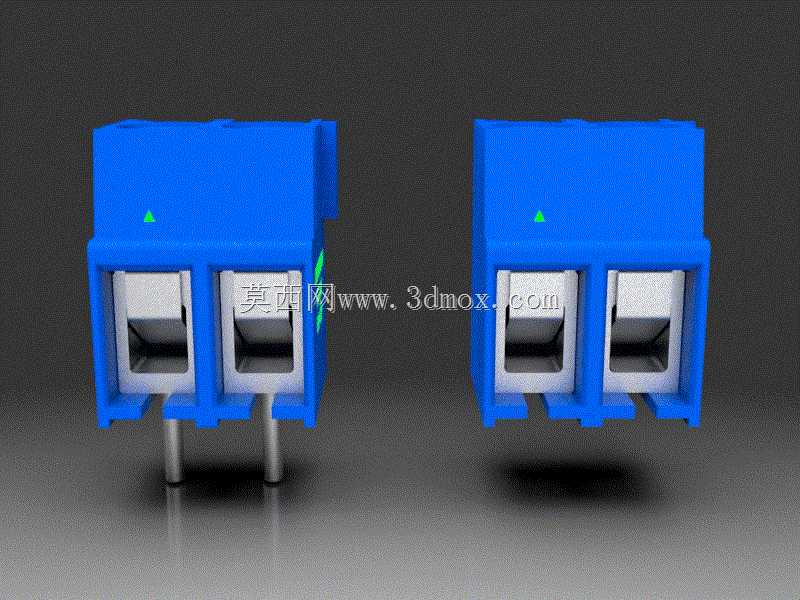

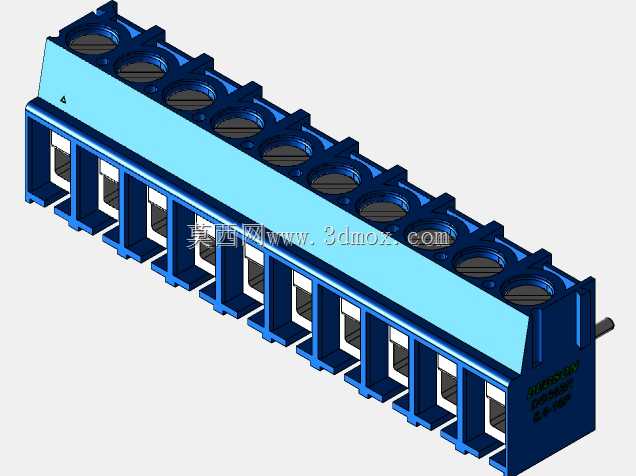

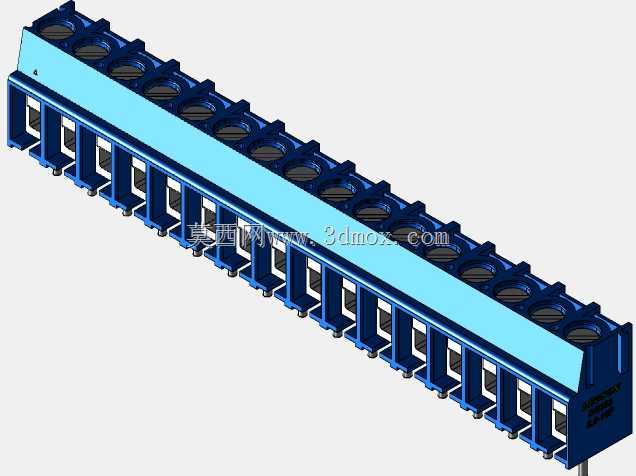

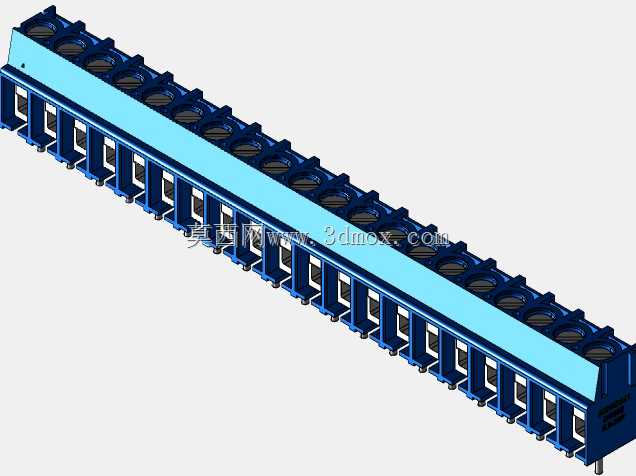

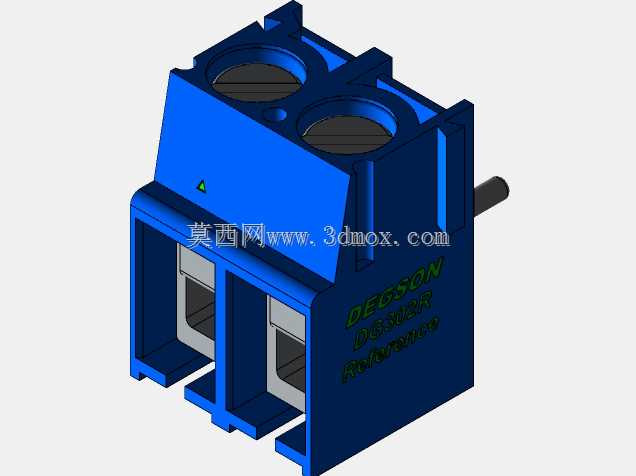

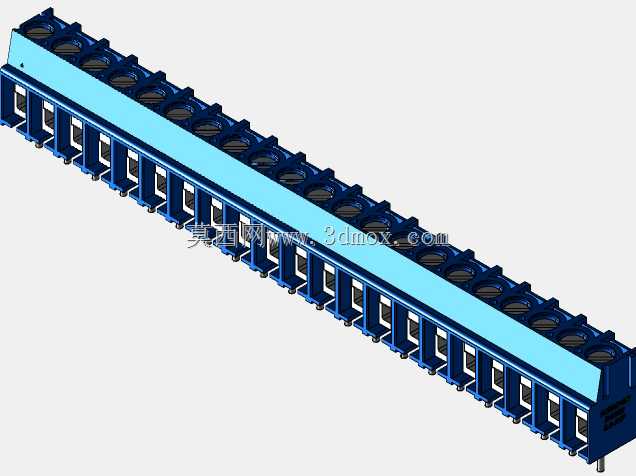

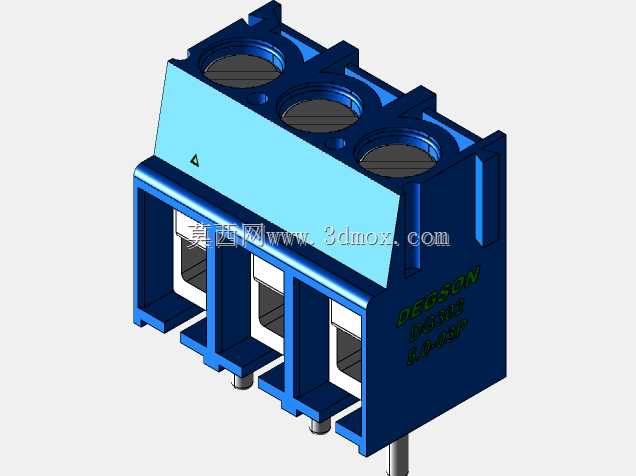

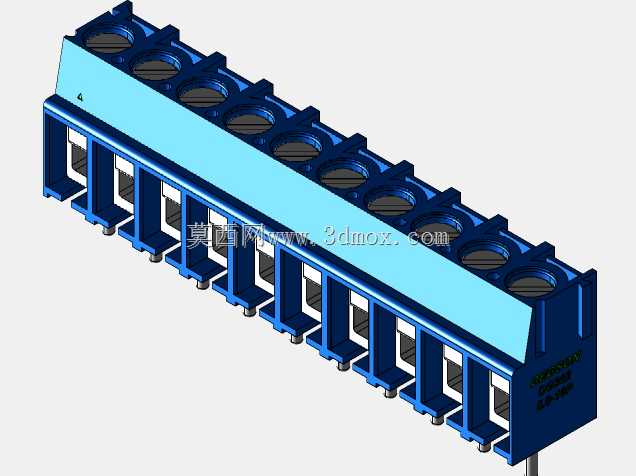

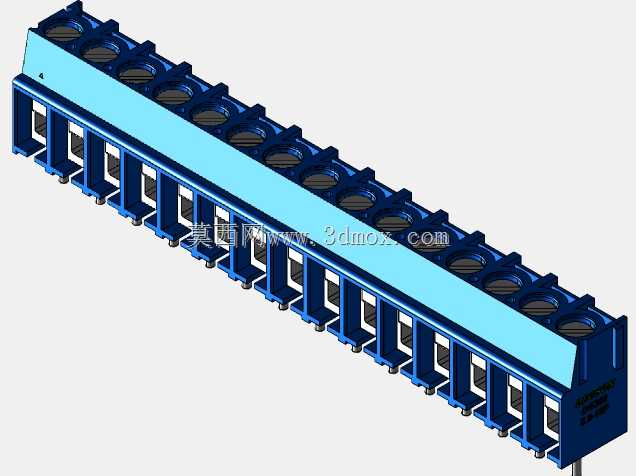

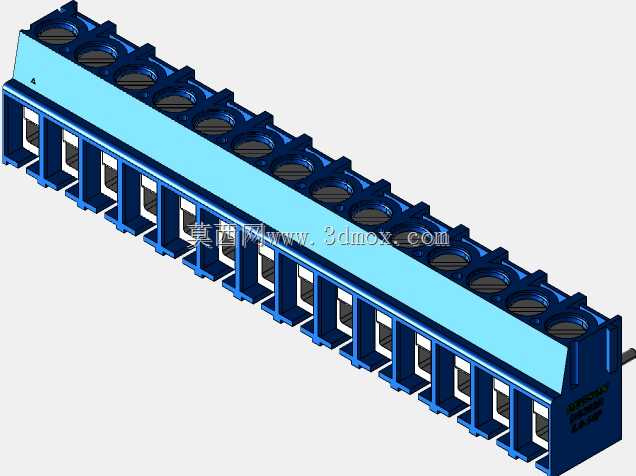

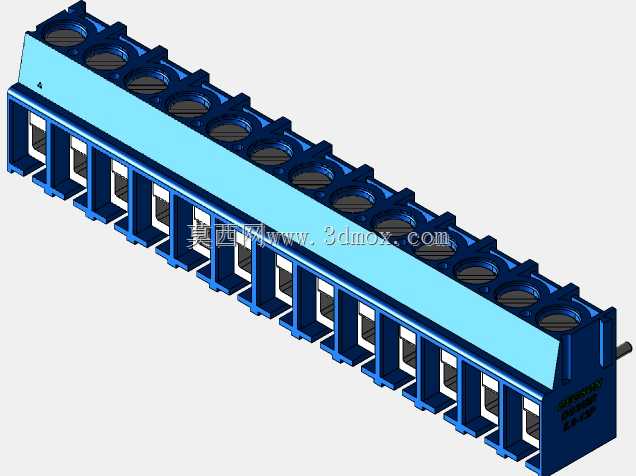

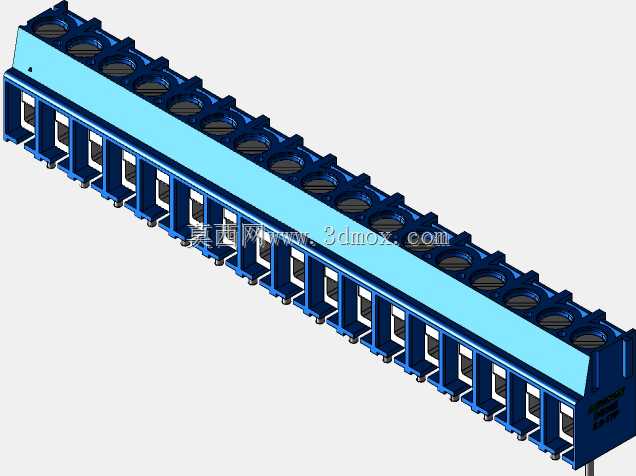

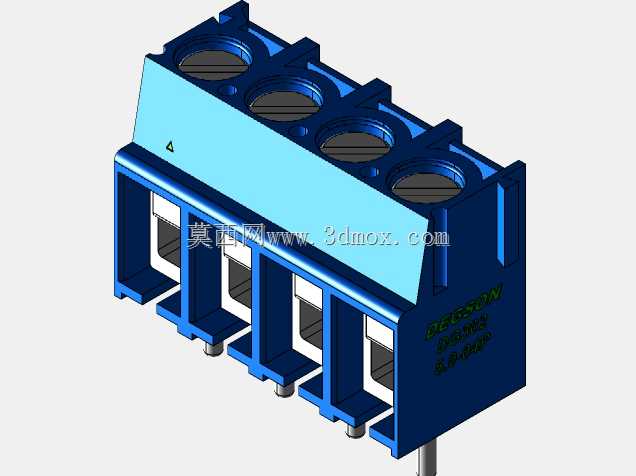

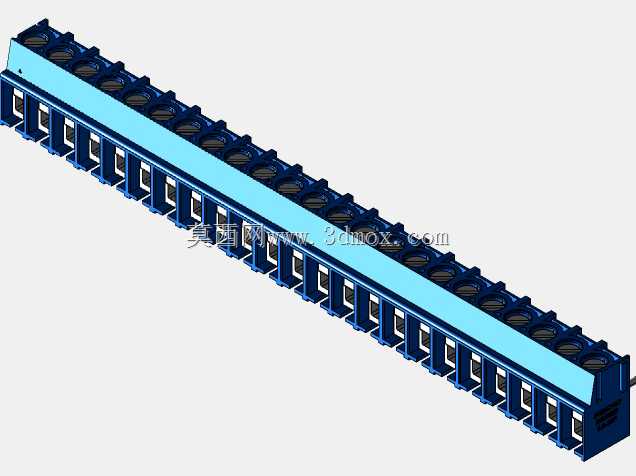

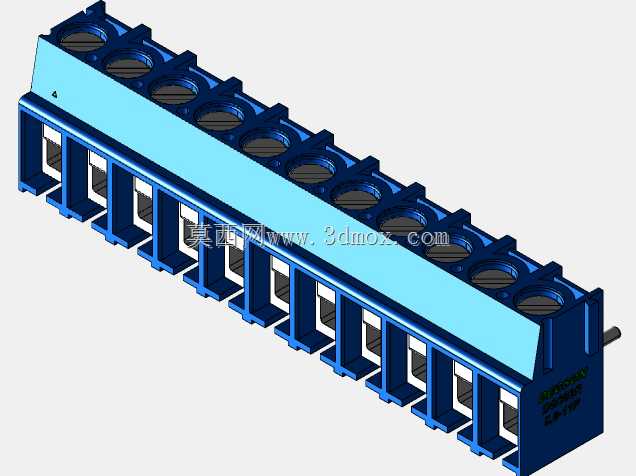

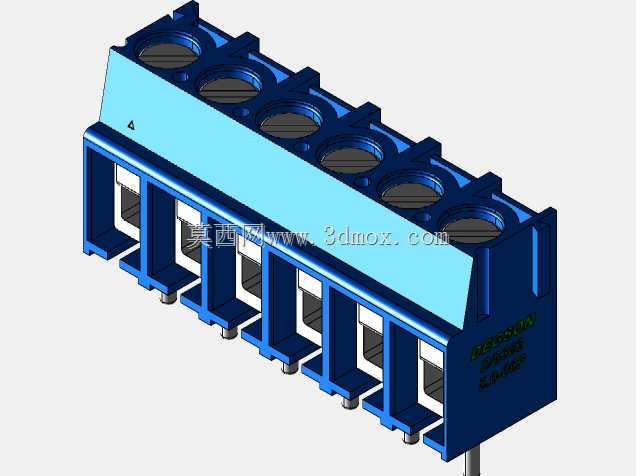

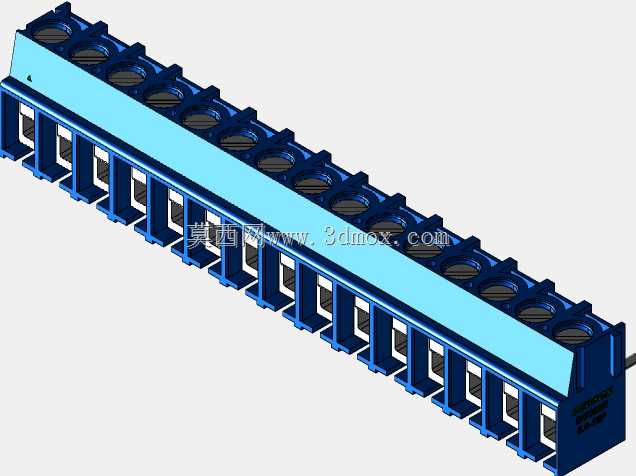

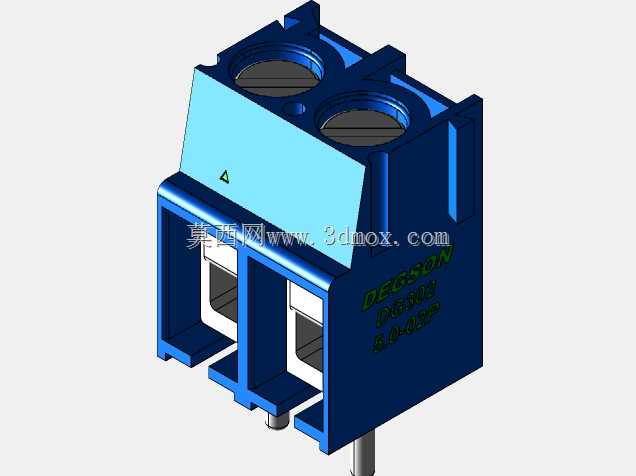

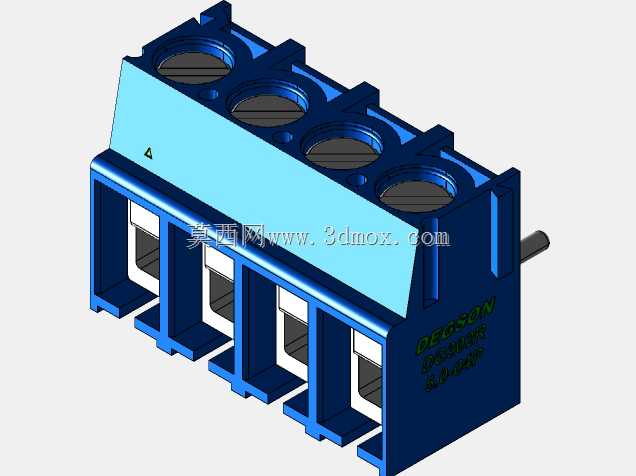

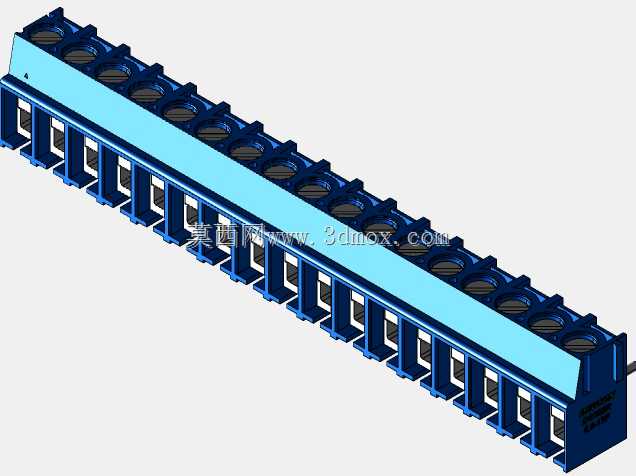

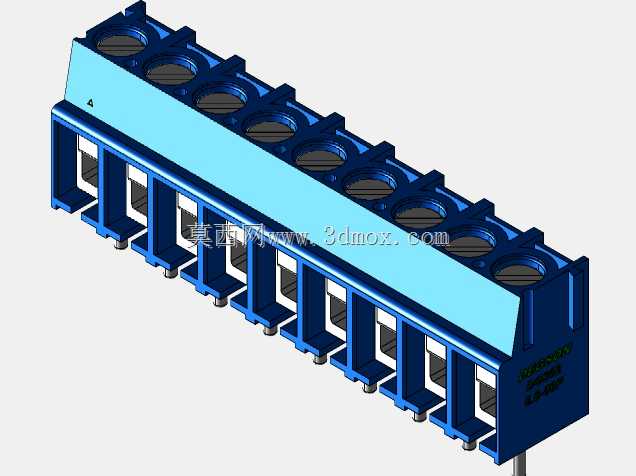

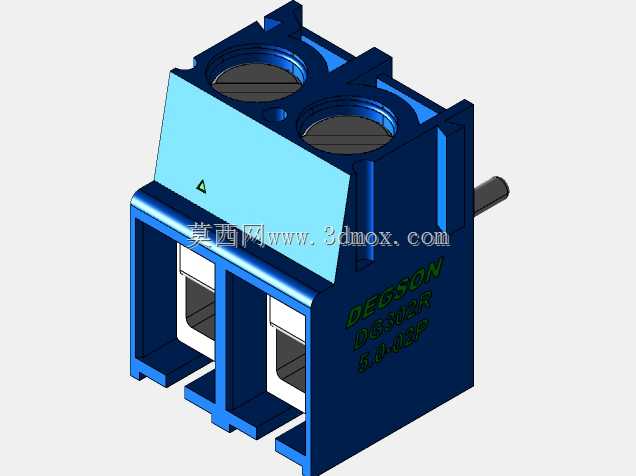

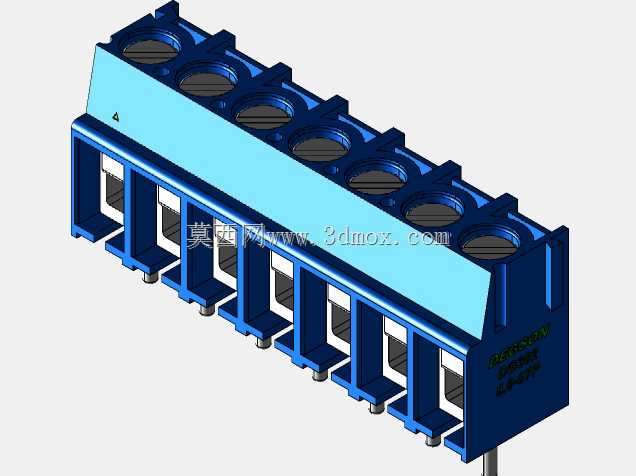

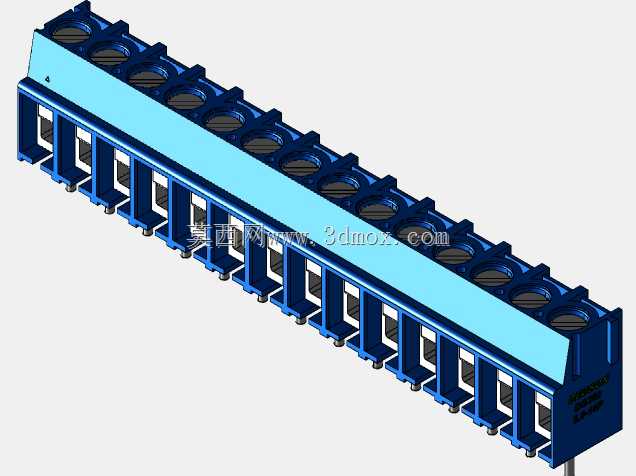

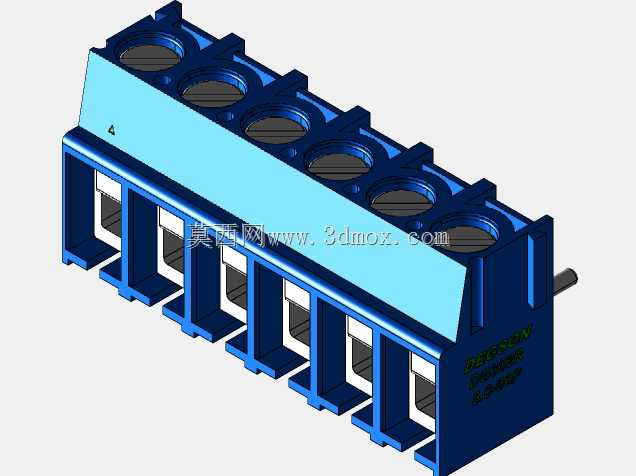

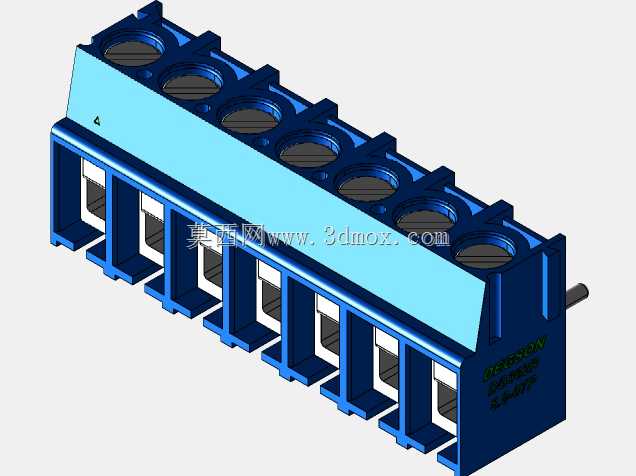

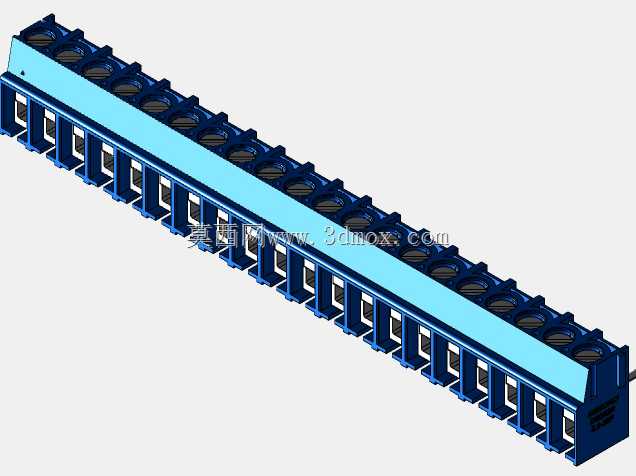

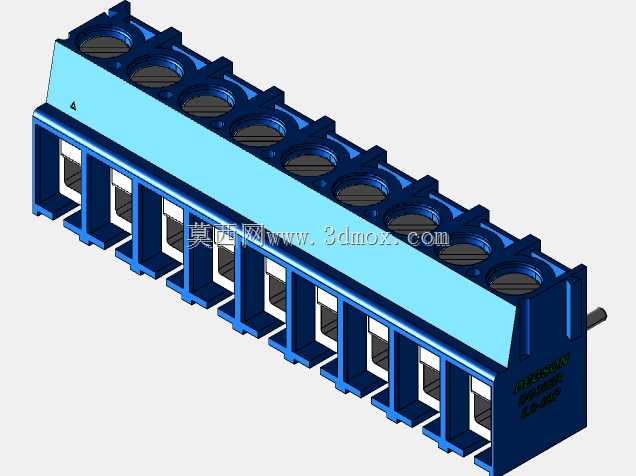

在低压电气柜、工业控制设备、电源模块、小型机电装置的布线环节里,螺距5.0mm的接线端子是导线接续的核心基础部件,这类部件承担着不同线径导线与PCB板、内部电路之间的可靠导通与机械固定作用,是电气连接系统里用量极大的基础连接件。本次涉及的DG302系列接线盒组,覆盖了该螺距下的全规格位号配置,能够适配不同回路数量的接线需求,从2位到多回路的配置都能覆盖,无需设计人员针对不同回路数单独选型建模,可直接根据项目实际回路数调用对应配置,大幅缩短电气布线环节的结构设计周期。
从实际使用场景来看,这类接线端子广泛应用在开关电源输出端接线、小型PLC扩展模块的外部接线、工控板卡的外围信号与动力接线、小型变频器的控制回路接线、LED驱动电源的输出接线等场景,适用的导线覆盖20-12AWG线径,能够兼容单股硬线与多股软线的压接需求,额定载流能力可达20A,额定耐压300V AC/DC,完全覆盖低压控制与小功率动力回路的接线要求,工作温度范围覆盖-40℃到105℃,能够适应常规工业现场的温变环境,无论是室内电气柜安装还是户外小型控制装置内使用,都能保持连接的稳定性。
从产品功能设计来看,该系列端子采用螺钉压接结构,压线螺钉的底部做了防滑压纹处理,拧紧时能够充分咬合导线线芯,避免导线受振动后出现松脱、接触电阻增大的问题;端子的金属导电件采用高导电率铜材并做镀锡处理,既保证导通时的低接触电阻,也能提升抗氧化能力,长期使用不会出现接触部位氧化发黑导致的压降过大问题。端子的绝缘基座采用蓝色阻燃工程塑料材质,阻燃等级满足UL94V-0要求,即使接线部位出现异常打火,也不会引燃基座造成火情蔓延,符合电气安全的基础要求。基座上设计有防错插的定位结构,相邻端子之间设置有绝缘隔栏,避免不同回路的导线毛刺外露造成极间短路,同时每个接线位上方都印有清晰的位号标识,方便生产接线与后期运维时的线序核对。

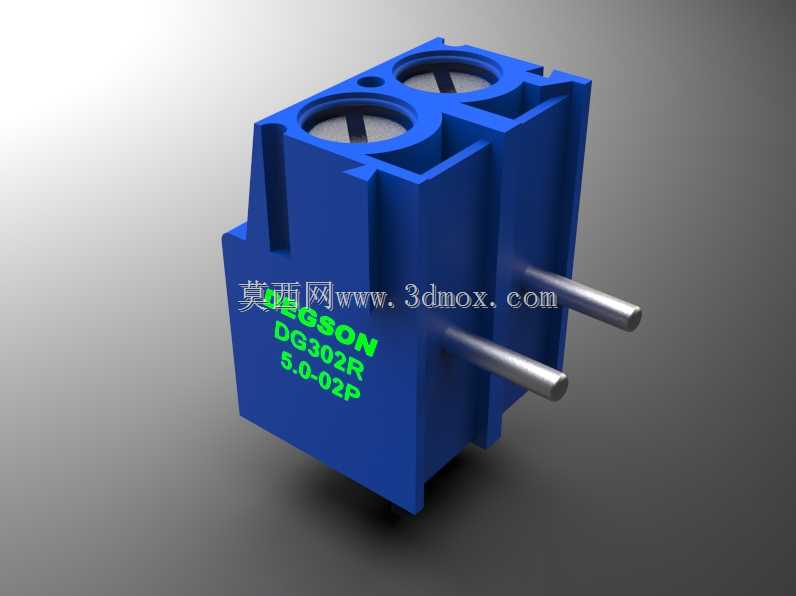

从结构设计与安装边界来看,该系列端子采用直插式PCB焊针设计,焊针直径与间距严格匹配5.0mm螺距的标准PCB焊盘尺寸,焊针长度适配常规1.6-2.0mm厚度的PCB板,过波峰焊时能够保证焊锡充分浸润焊针,形成可靠的焊点。端子的安装定位柱设计在基座底部,插入PCB对应的定位孔后能够在焊接前完成预固定,避免过焊时端子出现偏移倾斜。建模时完整还原了端子的所有安装与外形细节:包括压线螺钉的头部槽型、焊针的倒角、基座的脱模斜度、相邻端子拼接时的卡扣结构,所有配合尺寸都按照实物公差做了适配,当需要调整端子位数时,仅需修改对应的引脚数与节距参数即可快速生成对应规格的模型,无需重新绘制基础特征。
在三维建模的细节处理上,模型还原了端子的实际装配关系:绝缘基座、金属导电夹、压线螺钉、焊针四个核心零件都做了独立的特征建模,装配时的配合间隙完全符合实物的装配公差,既不会出现零件干涉,也不会有过大的装配间隙导致模型失真。针对结构设计人员的选型需求,模型预留了安装时的安全间隙参考:端子焊接到PCB后,前端压线口距离PCB板面的高度、端子两侧与周边元器件的最小安全距离、接线时螺丝刀操作所需的上部空间都在模型里有明确的边界体现,设计人员在做PCB布局与壳体结构设计时,可直接参考模型边界预留足够的操作与安装空间,避免出现后期装配时端子与周边结构干涉、接线操作空间不足的问题。
这类接线端子虽然是电气系统里的小型基础部件,但在实际设备运行中,端子的连接可靠性直接影响整套设备的运行稳定性,接触不良导致的打火、压降过大、信号中断等问题,很多时候都源于端子选型或安装设计时的细节疏漏。精准的三维模型能够帮助设计人员在设计阶段就充分考虑端子的安装空间、接线方向、与周边结构的配合关系,从源头减少因布局不合理导致的生产装配问题,同时全系列规格的参数化模型,也能让设计人员在面对不同项目的回路数需求时,快速调用适配的模型,不用重复开展基础建模工作,把更多精力放在核心功能结构的优化上。
