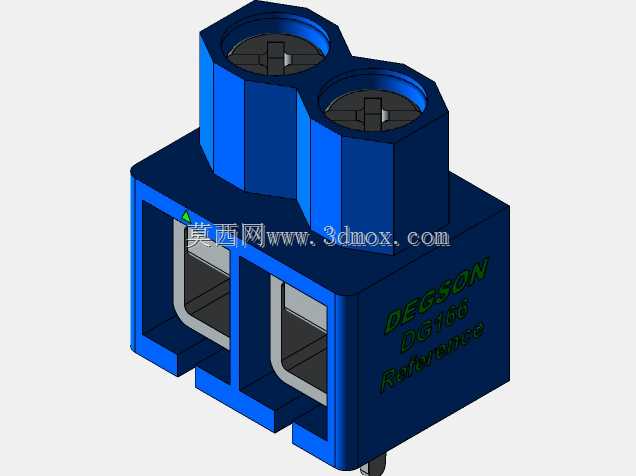

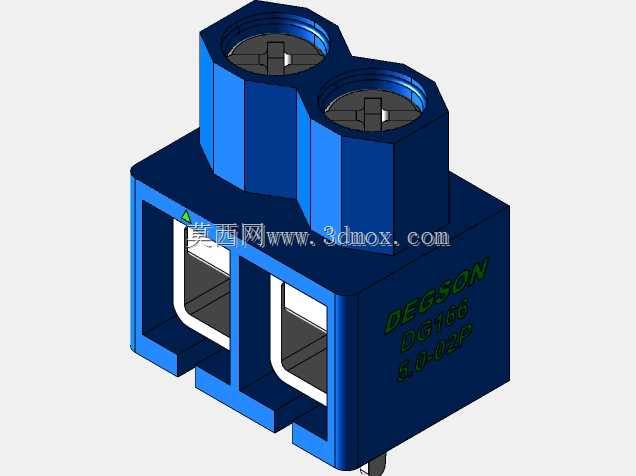

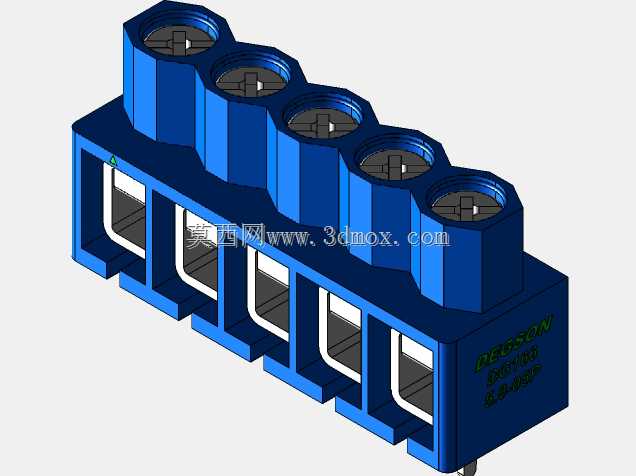

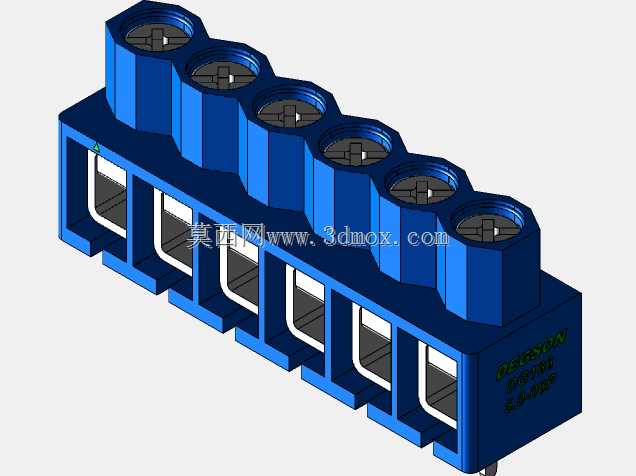

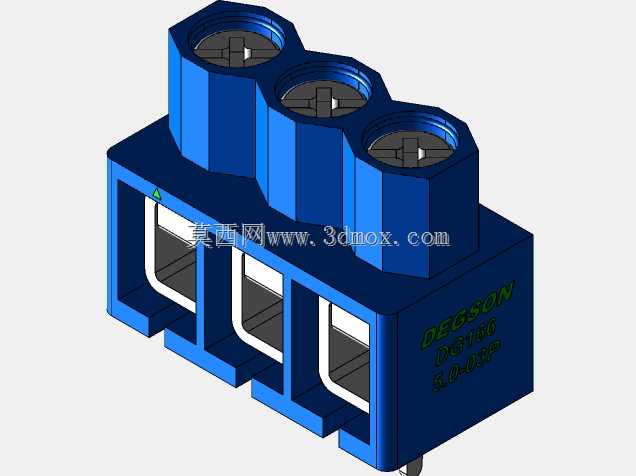

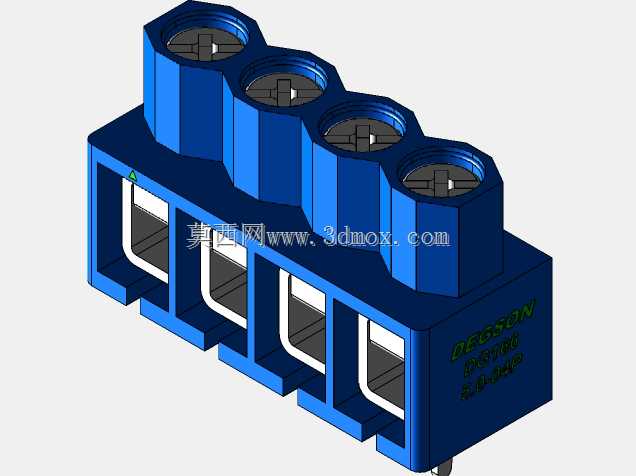

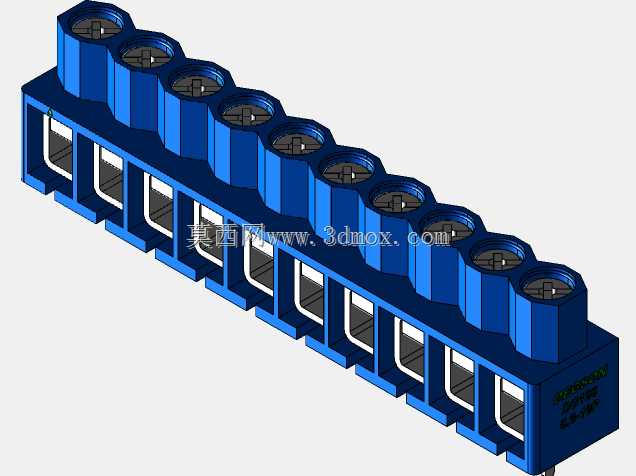

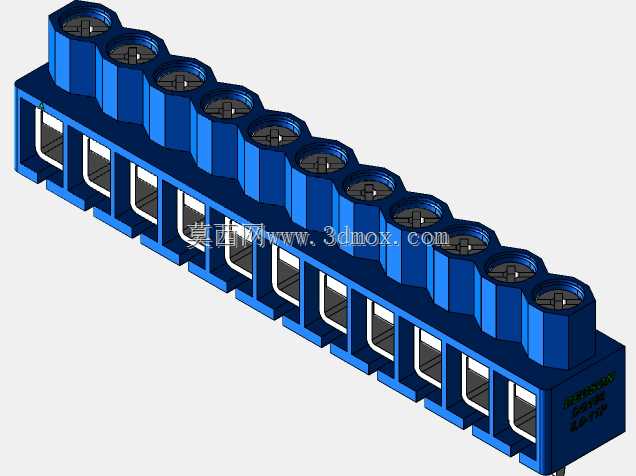

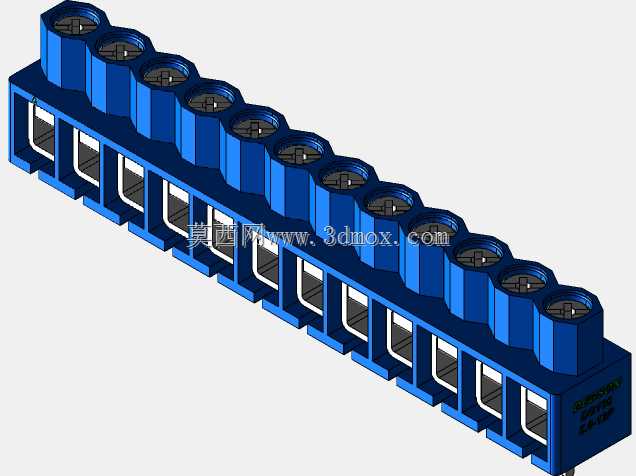

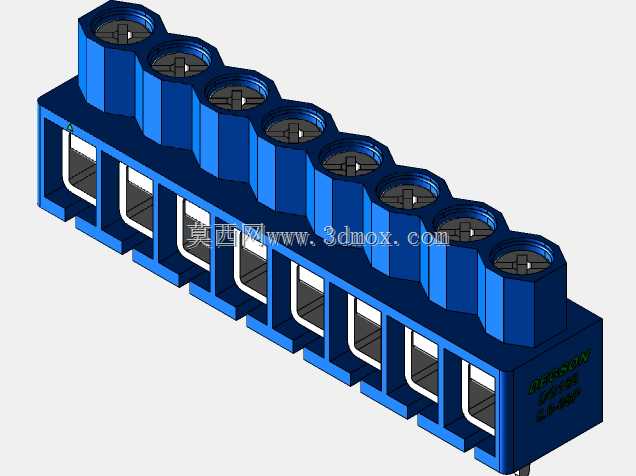

DEGSON DG166系列5.0mm螺距接线盒组件

　　在工业电控柜内部布线、小型自动化设备控制回路接线、PCB板载电源连接这类场景里，接线端子的可靠性直接决定了整套设备运行的稳定性，这款5.0mm螺距的螺钉式接线组件，就是针对板载接线场景做的全参数化设计方案。

　　从实际使用场景来看，这类接线组件常被用在PLC扩展模块接线端子排、小型开关电源输出端接线、工控板IO信号转接、小型伺服驱动器的动力与信号接线位置，适配的导线线径覆盖常规控制回路常用的22-12AWG规格，不管是0.5平方的信号细线还是1.5平方的动力粗线，都能通过顶部的螺钉压接结构实现牢固连接，避免设备运行过程中受振动、温度变化影响出现接线松脱、接触电阻过大发热的问题。额定通流能力可以满足15A以内的交直流回路使用，耐压等级覆盖300V交直流场景，常规工业环境下-40℃到105℃的温度区间都能稳定工作，不管是北方户外低温环境下的设备，还是设备内部临近发热元件的安装位置，都能保持绝缘结构与压接结构的性能稳定。

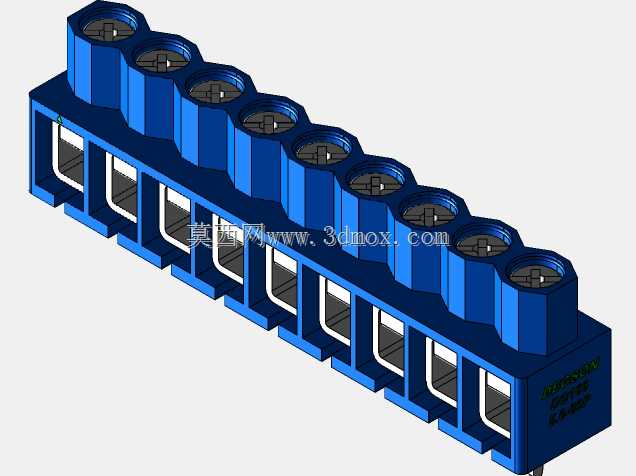

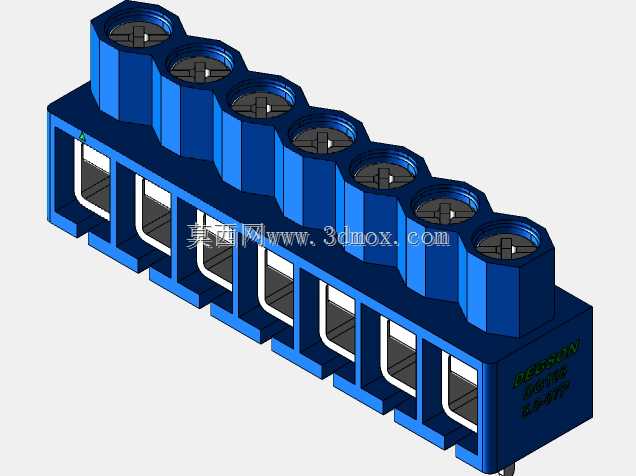

　　从设计思路上看，这套模型做了全参数化的可调整结构，建模时把核心的安装尺寸、引脚间距、位数字数都做了参数关联，不需要重新绘制草图就能快速调整出不同位数的同系列端子。整个组件分为插座与插头两部分，直插式的板载引脚采用标准2.54mm倍数的间距设计，5.0mm的节距刚好适配常规PCB板的布线网格，焊盘尺寸预留了足够的焊接余量，波峰焊或者手工焊接都不会出现连锡问题。绝缘基座采用蓝色阻燃工程塑料的外观设计，建模时还原了基座上的导向卡扣结构，插头插入时可以通过侧边的卡扣实现锁止，避免拉扯导线时插头从插座上脱落；每个接线位的金属导电件都做了防退结构，螺钉拧紧时导电件不会被顶出基座，压接导线时金属件与导线的接触面积足够大，大电流通过时不会出现局部过热的问题。

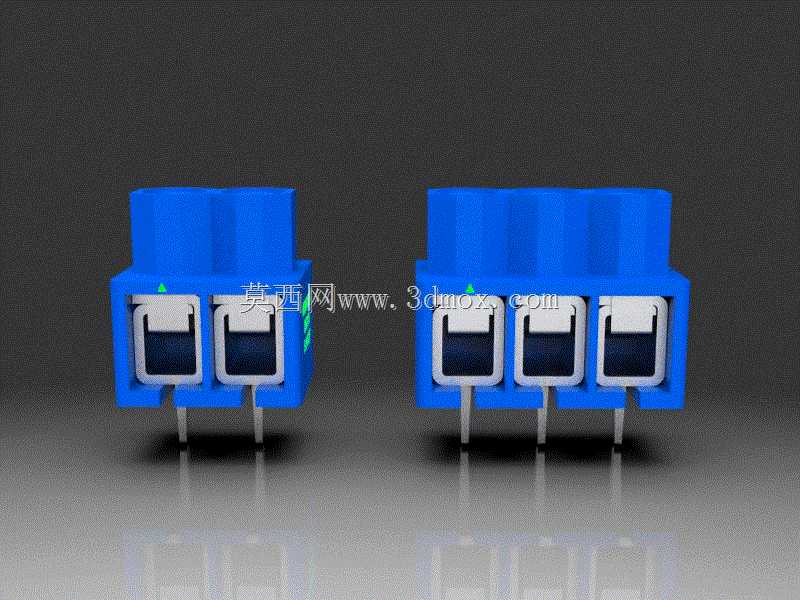

　　从安装边界尺寸来看，两位规格的插座本体宽度为10mm，三位规格为15mm，本体高度从PCB板面到接线螺钉顶部的尺寸控制在10mm以内，不会占用过多的柜内安装空间，引脚伸出PCB板背面的长度为2.5mm，刚好满足常规板厚1.6mm的PCB焊接后焊脚修剪余量要求，不会出现引脚过长触碰设备外壳造成短路的问题。相邻接线位之间的绝缘隔栏高度足够，即使接线时导线铜丝有少量外露，也不会出现相邻回路短路的问题，建模时还原了每个隔栏的倒角细节，装配时不会划伤导线绝缘层。

　　在实际选型建模时，设计人员可以直接调用这套参数化模型，根据自己PCB上需要的接线位数调整参数，不需要重新绘制每个零件，模型里已经包含了所有配合面的公差预留，插头与插座的插拔松紧度符合工业连接器的使用要求，既不会过松导致接触不良，也不会过紧导致现场接线时插拔困难。金属导电部分的模型还原了压线位置的防滑纹路，实际生产中这个纹路可以增加与导线铜丝的摩擦力，进一步提升接线的抗拉扯能力，基座底部的定位柱可以在PCB焊接时提前固定端子位置，过回流焊或者波峰焊时不会出现端子偏移的问题。

　　很多刚接触电控结构设计的工程师容易忽略接线端子的安装空间预留，这套模型在绘制时已经把接线时螺丝刀的操作空间做了隐含的尺寸参考，每个螺钉顶部到上方器件的安全距离预留了6mm以上，日常维护接线时用常规的十字螺丝刀就能顺利操作，不需要额外预留过大的操作空间，能有效压缩整个PCB板的外形尺寸，帮助设备实现小型化设计。同时端子的爬电距离与电气间隙完全符合低压电器的安全规范，相邻导电件之间的爬电路径长度满足300V电压等级的绝缘要求，即使在潮湿、多粉尘的工业环境下，也不会出现沿面放电的绝缘问题。
