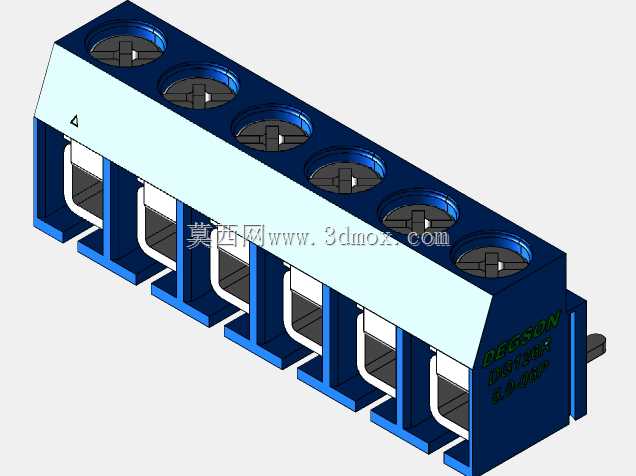

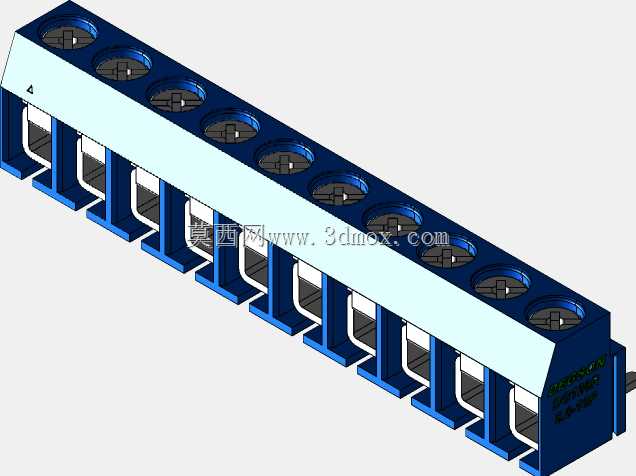

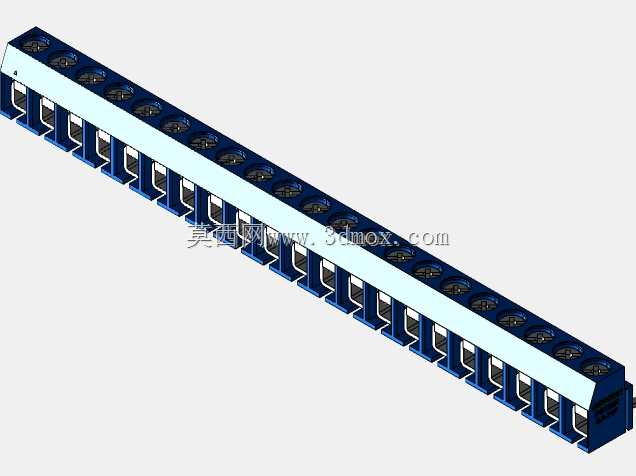

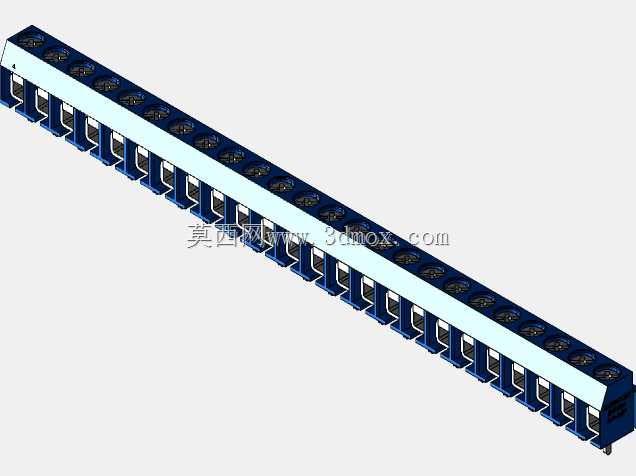

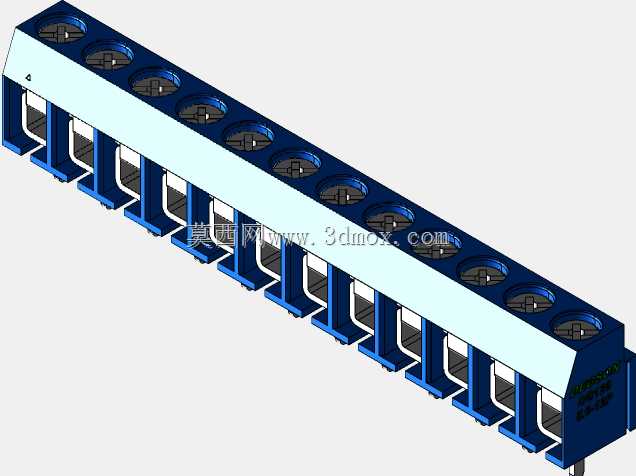

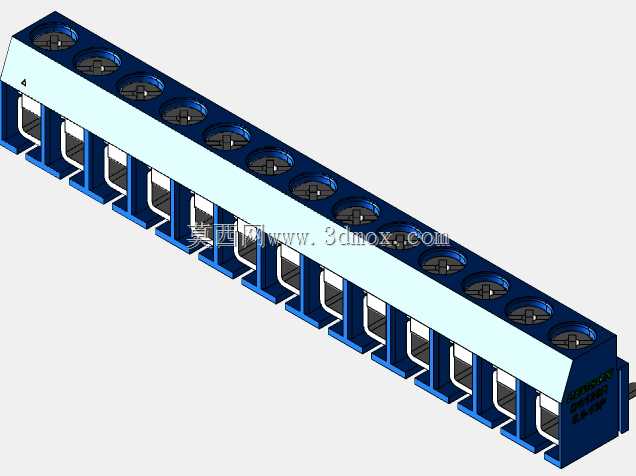

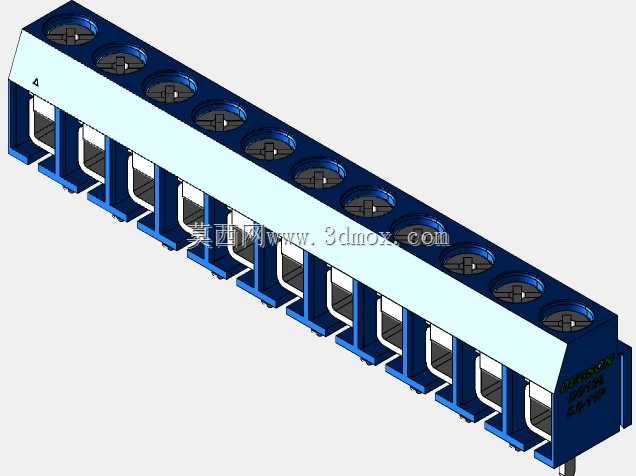

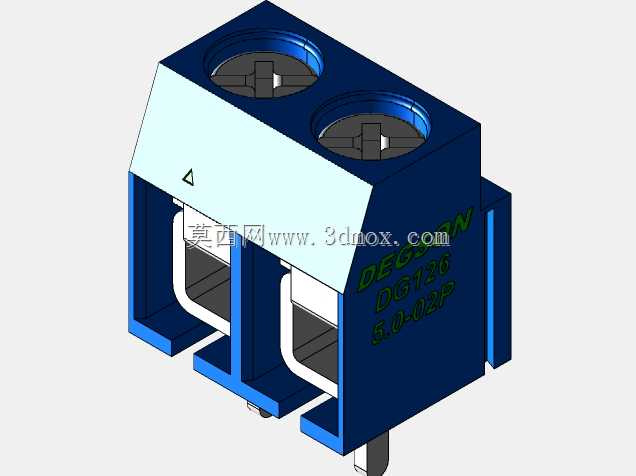

DEGSON DG126系列螺距接线盒组件结构

　　在低压电气控制回路、小型机电设备内部布线、工控板卡外接线路接驳场景中，这类螺距式接线盒组件是极为常用的线路连接件，日常做设备布线、控制柜组装、小型电子产品接线时，经常会用到这类快接式接线端子，不用焊锡就能完成导线的可靠固定，后期维护拆改线路也十分方便。

　　从实际使用的功能特性来看，这款接线组件支持10A额定电流下的交直流回路接驳，适配300V交直流电压工况，温度适应范围覆盖-40℃到105℃，不管是北方户外低温环境下的小型设备接线，还是工业设备内部临近发热元件的布线场景，都能保持稳定的连接性能，不会因为温度形变出现导线松脱、接触电阻过大的问题。适配导线规格覆盖24-14AWG，也就是0.2到1.5平方毫米的单股或多股铜导线，日常设备里的信号控制线、小功率动力线都能直接压接，不需要额外转接端子。

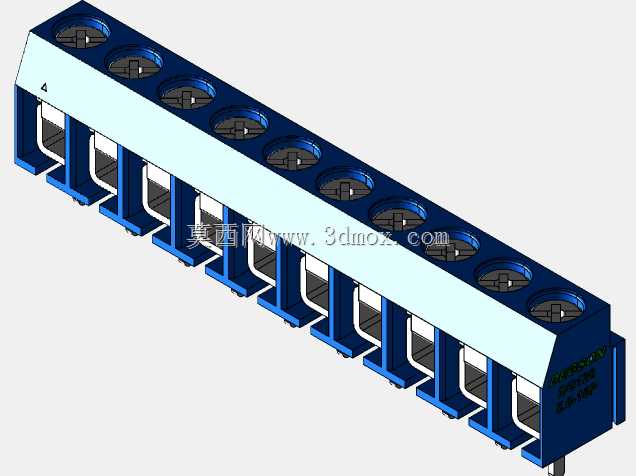

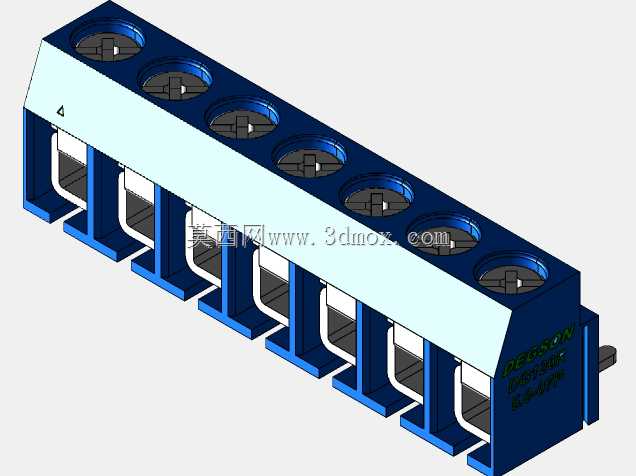

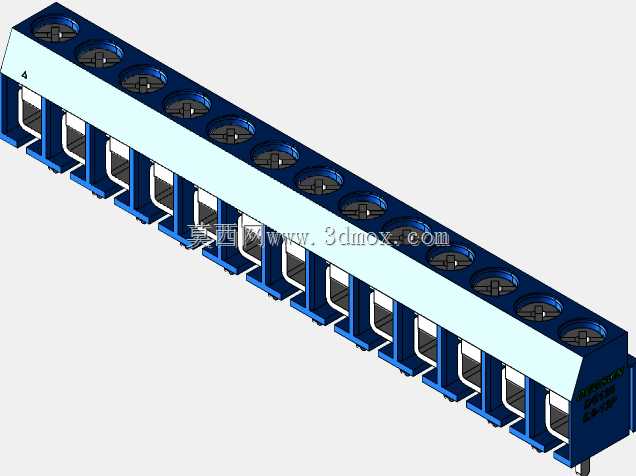

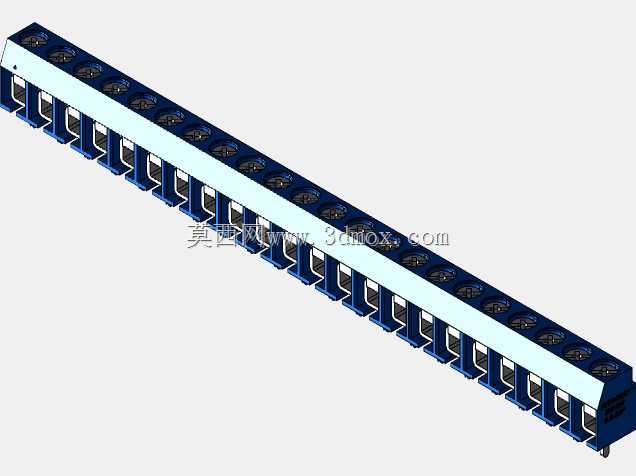

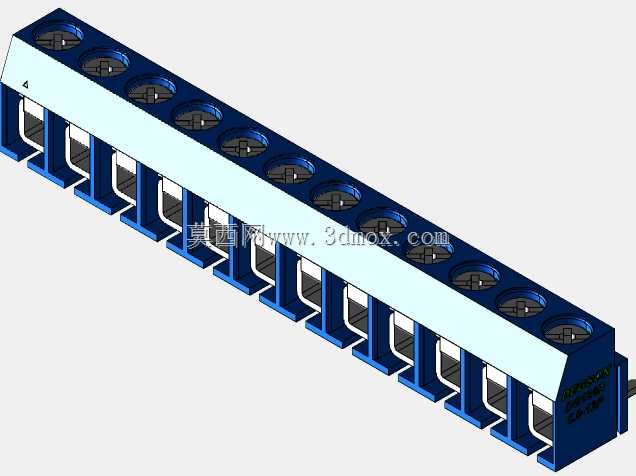

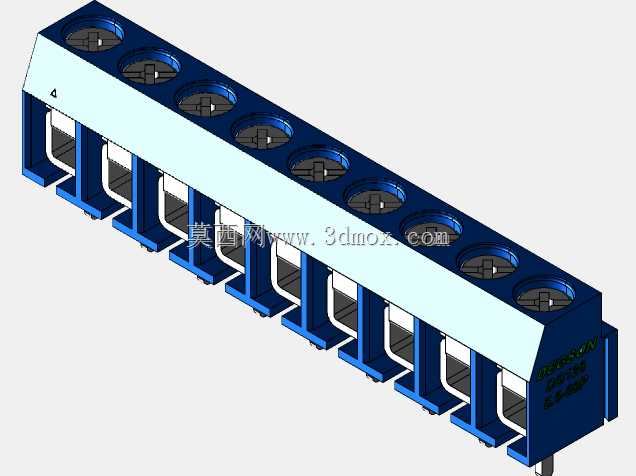

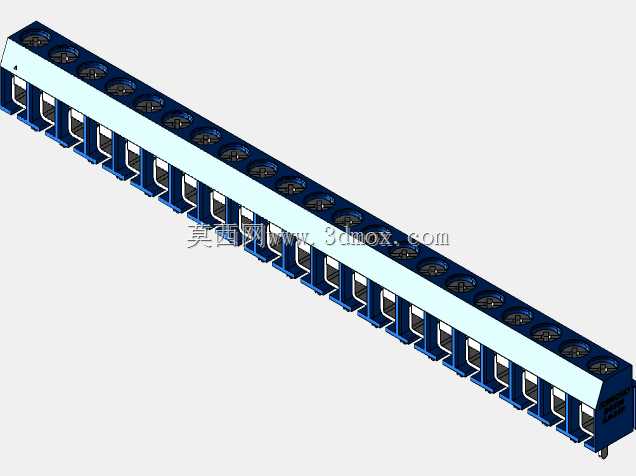

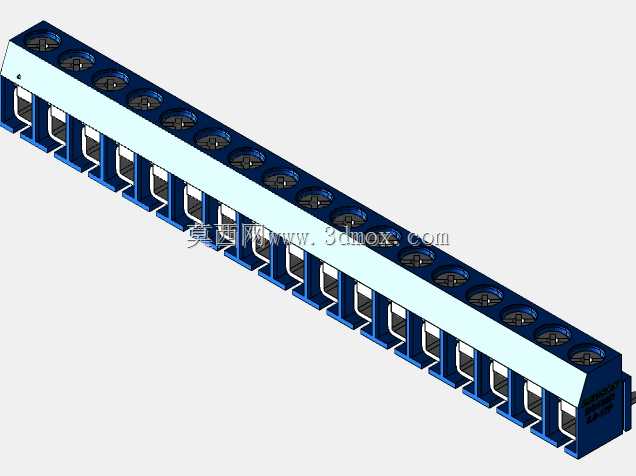

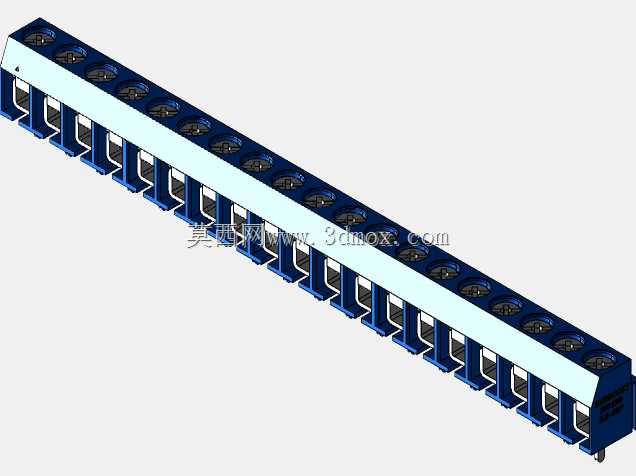

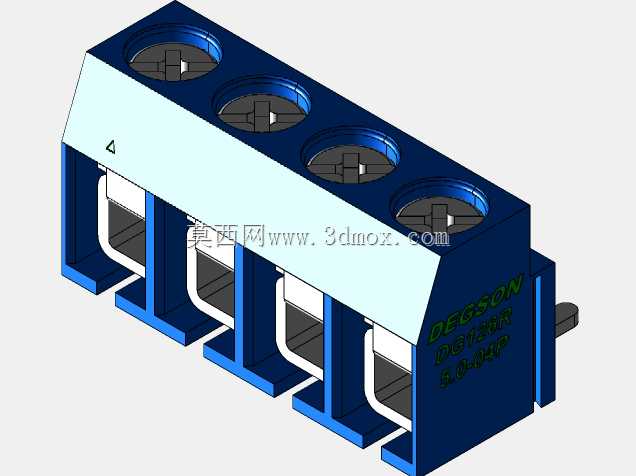

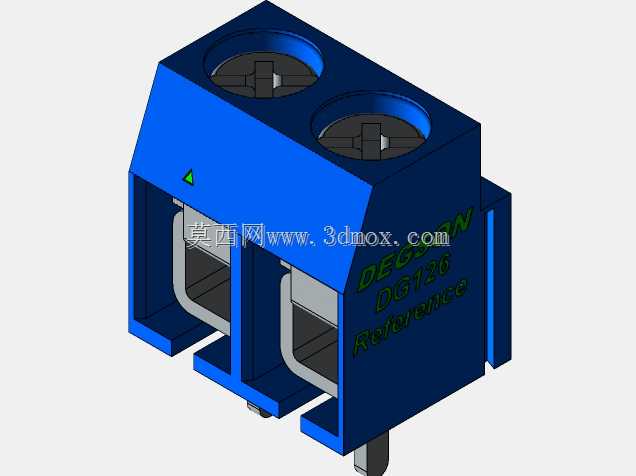

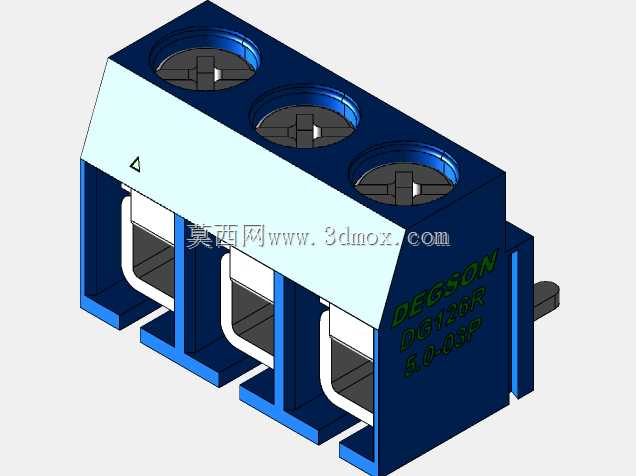

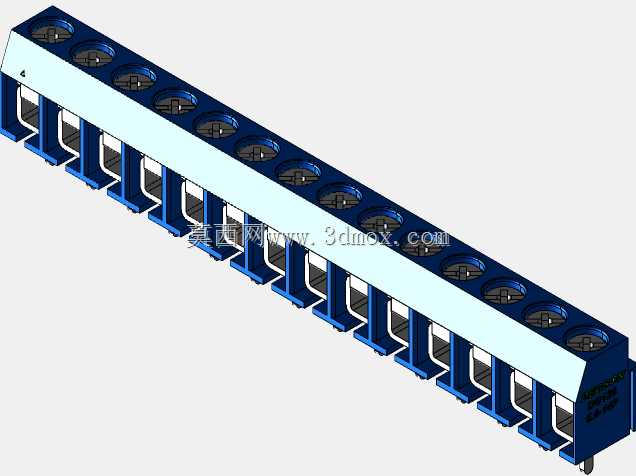

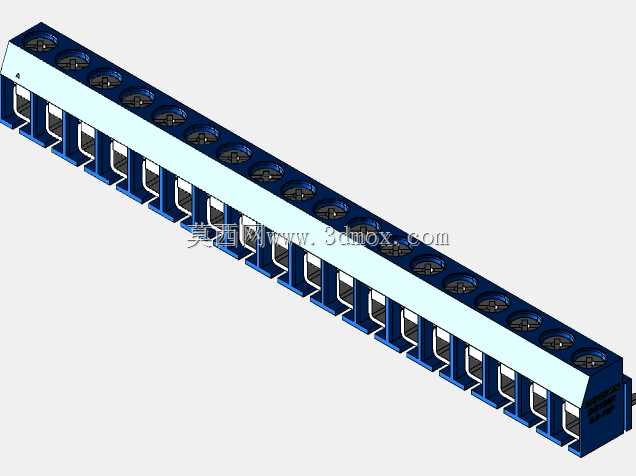

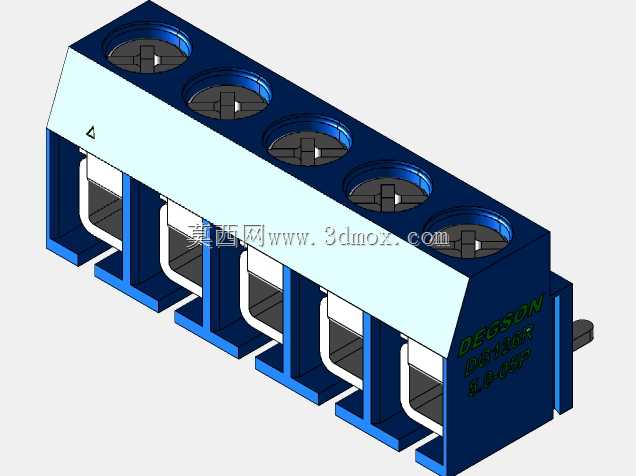

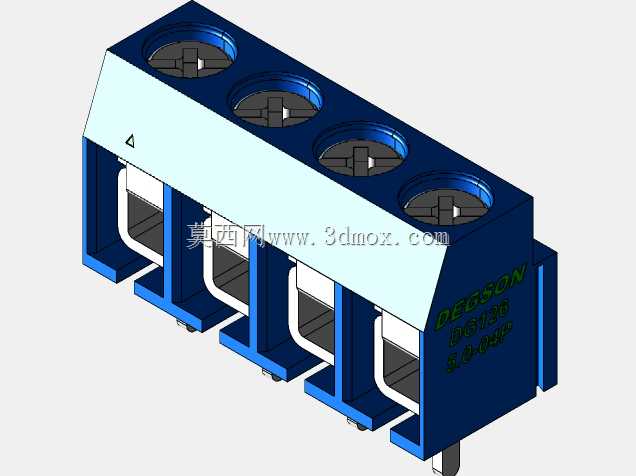

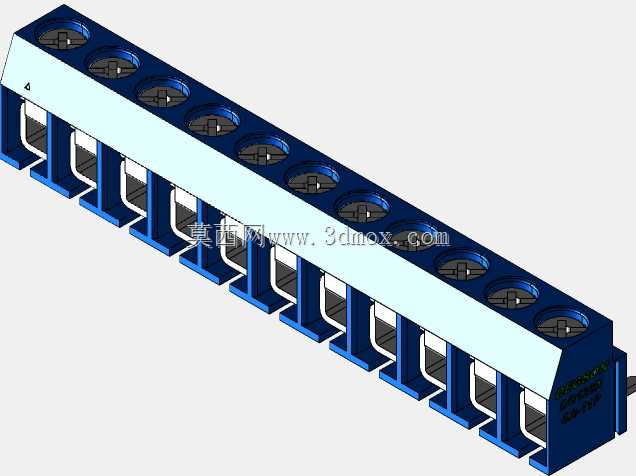

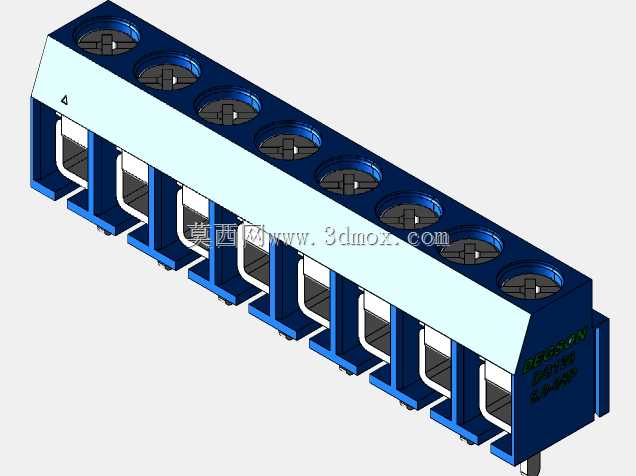

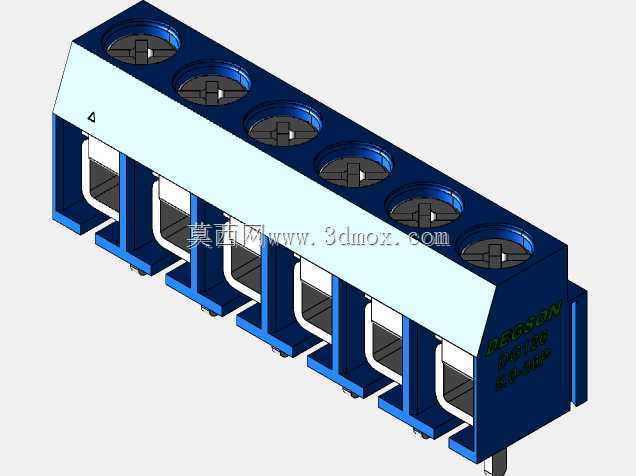

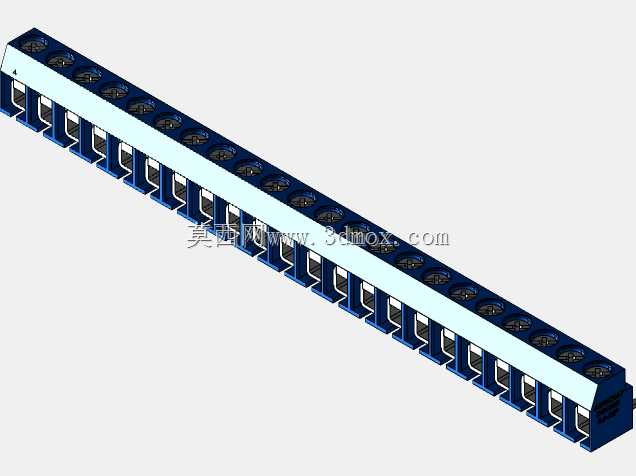

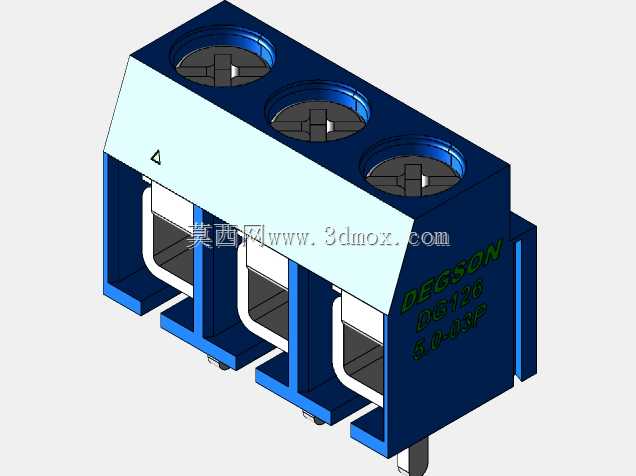

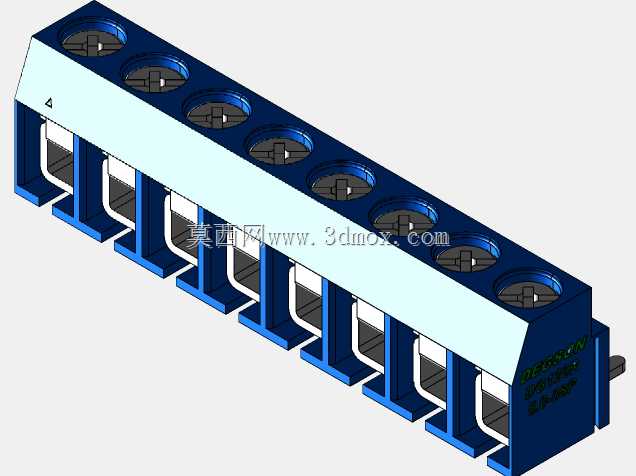

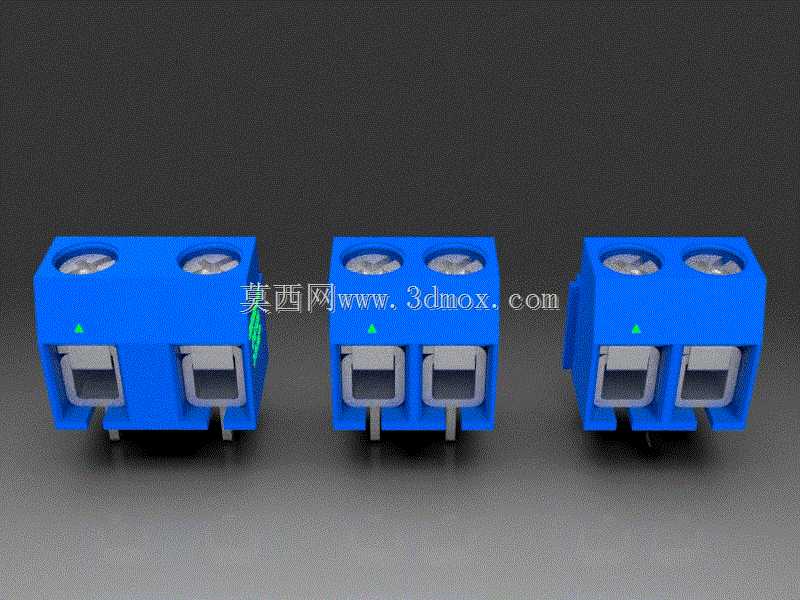

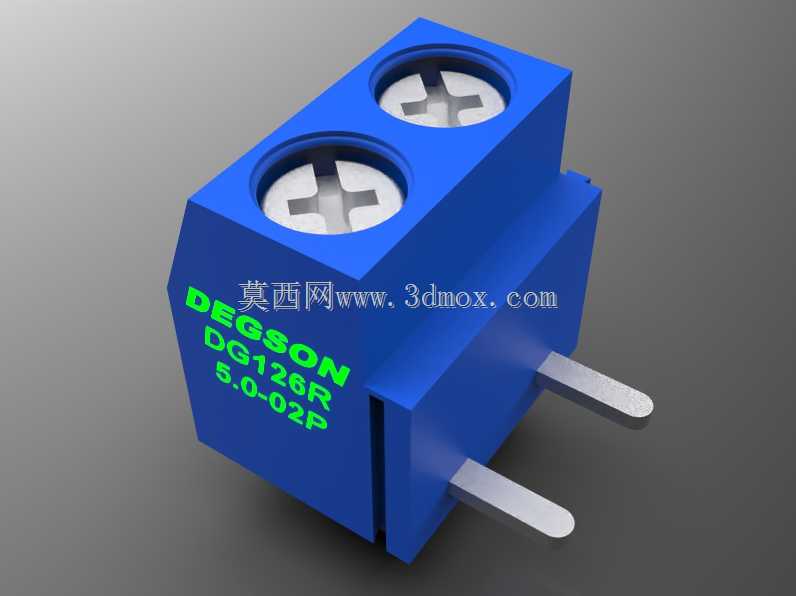

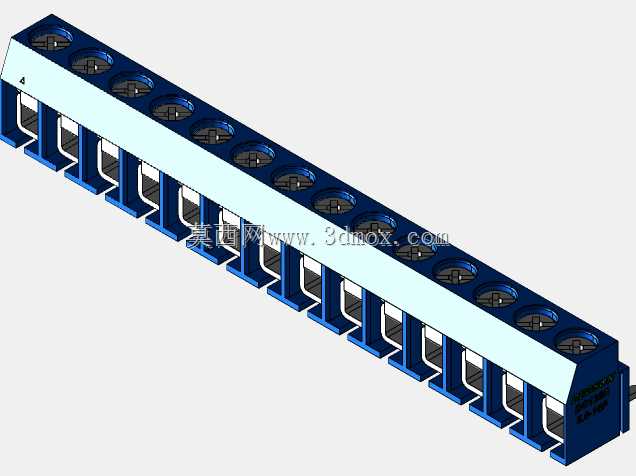

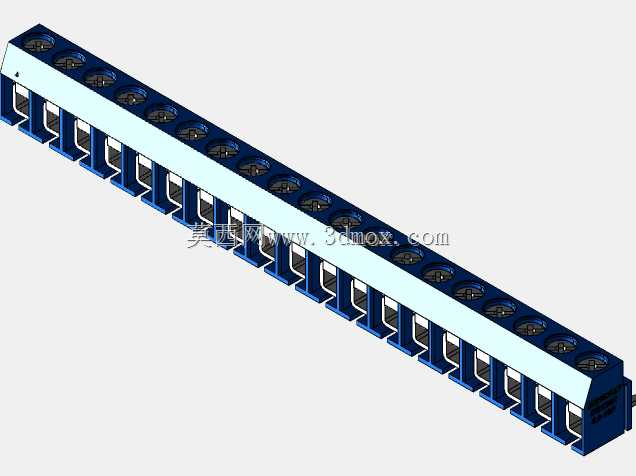

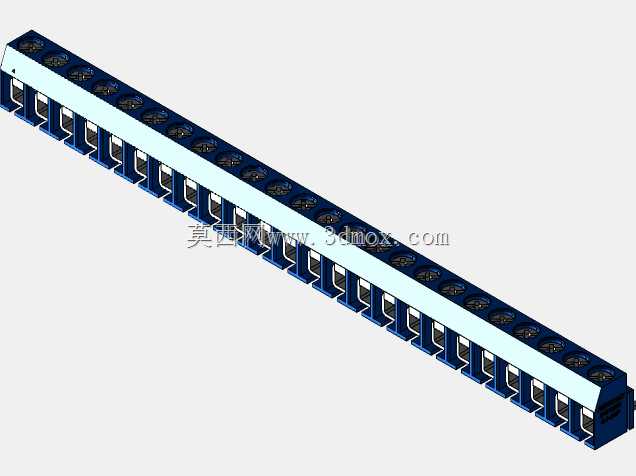

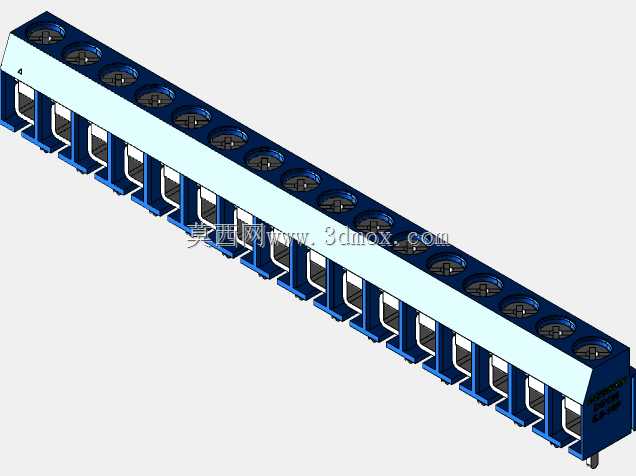

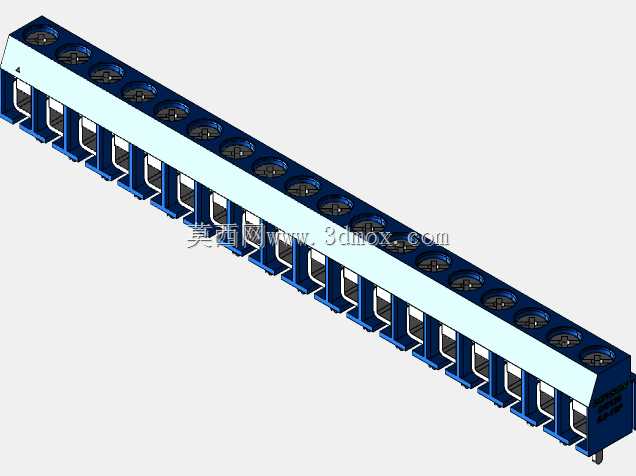

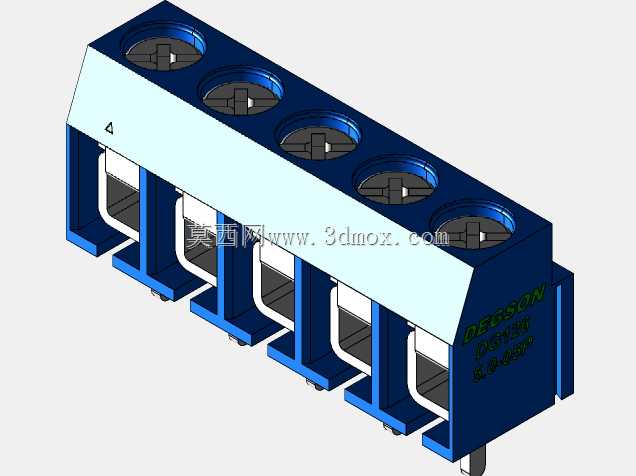

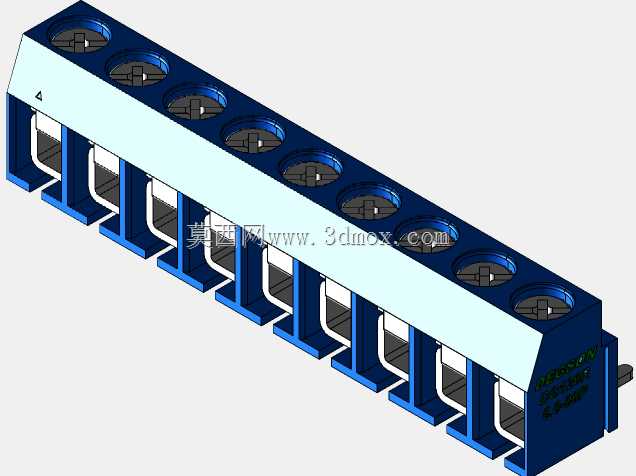

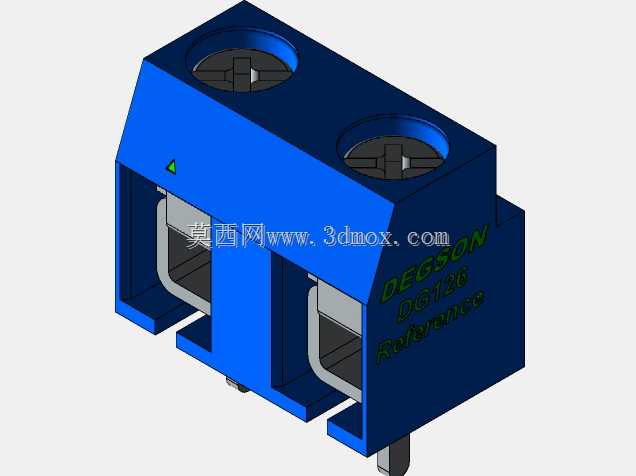

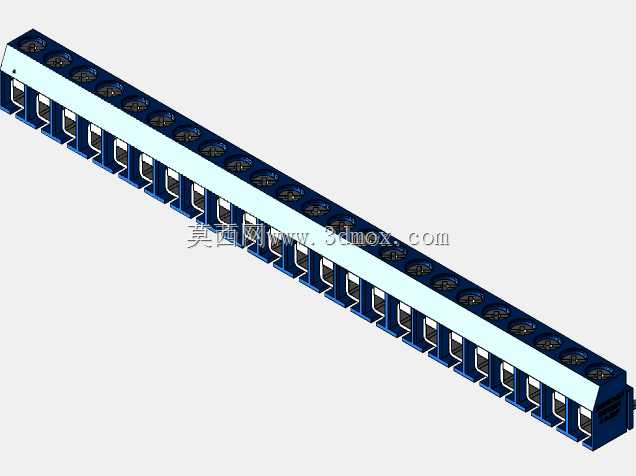

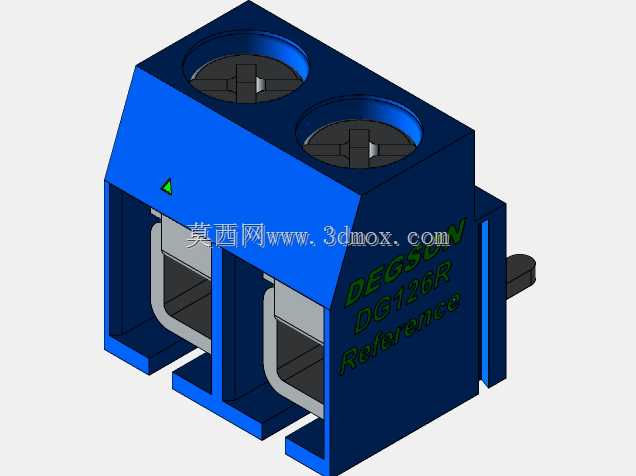

　　设计层面上，这款组件做了全系列螺距规格覆盖，包含5.0mm、7.5mm两种主流螺距，引脚数覆盖2pin到24pin的常用规格，还预留了参数化调整的设计逻辑，做结构设计时可以根据实际布线需求调整引脚数量、安装孔位间距，不用重新从零绘制基础结构。外壳采用蓝色阻燃绝缘材质，压线位置做了金属嵌件加固，螺丝拧紧时不会把塑料外壳撑裂，同时金属导电件做了防氧化镀层，长期使用也不会出现锈蚀导致的接触不良。每个接线位旁都设置了标识点位，布线时可以对应线号做标记，避免后期检修时接错线路。

　　安装边界上，直插式焊针引脚适配标准PCB板孔位，波峰焊或者手工焊接都能牢固固定，卧式安装的结构不会占用过多板卡上方的垂直空间，对于内部空间紧凑的小型设备十分友好。接线操作时只需要将剥好绝缘层的导线插入接线孔，拧紧顶部的压紧螺丝就能完成固定，压线螺丝自带防脱结构，拧到最大行程也不会从基座上脱落，避免组装过程中螺丝掉落造成的生产故障。相邻接线位之间做了绝缘隔栏，即使压接时导线铜丝有少量外露，也不会出现相邻引脚短路的问题，提升了接线作业的容错率。

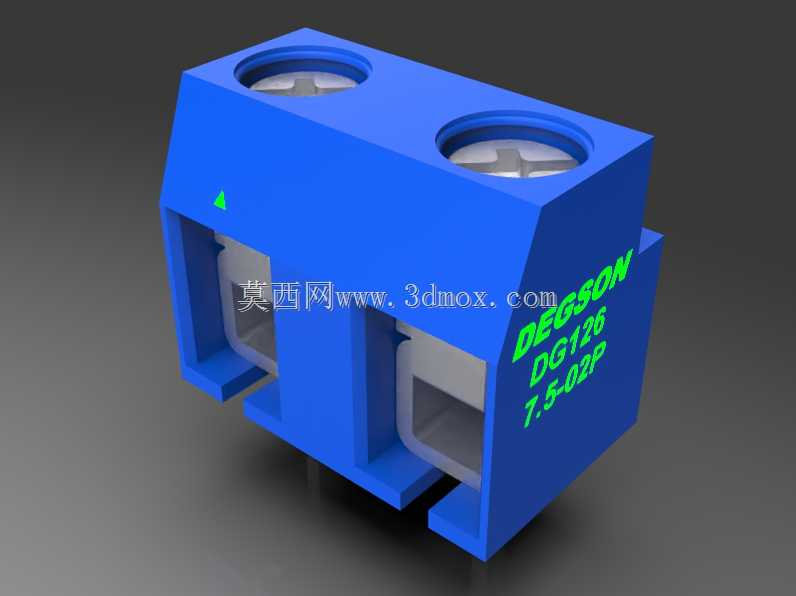

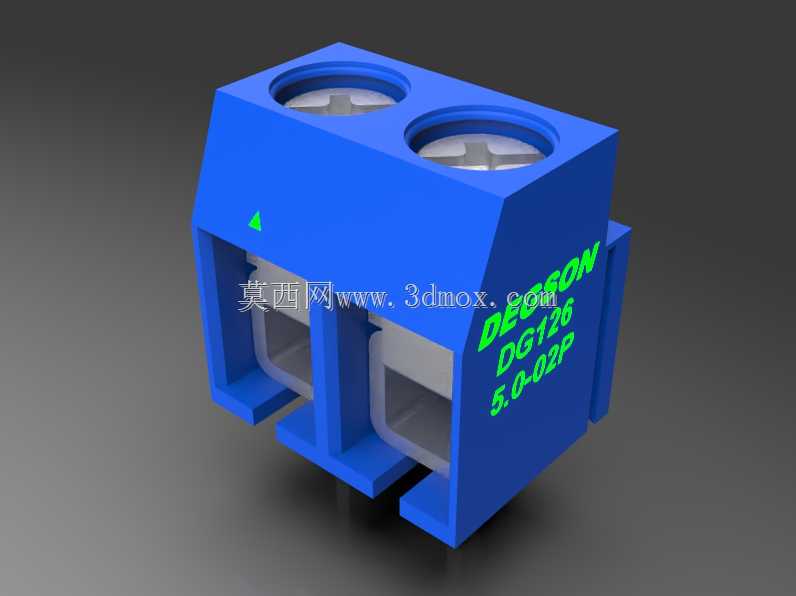

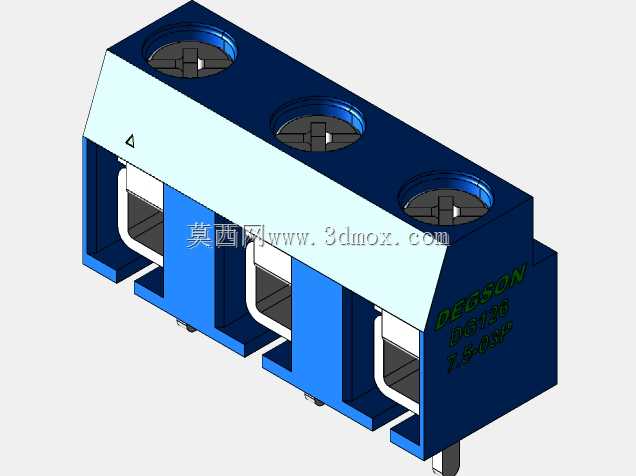

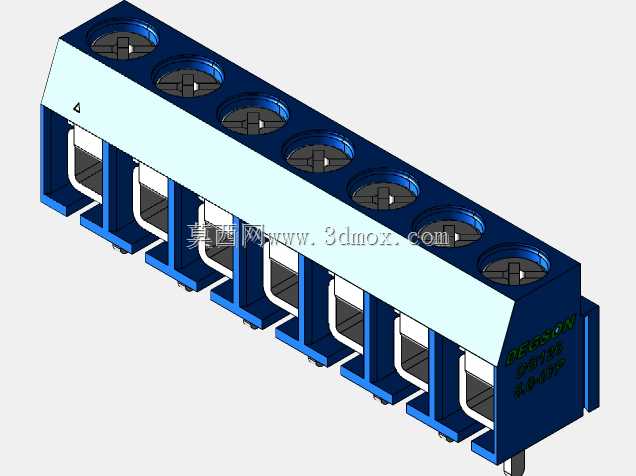

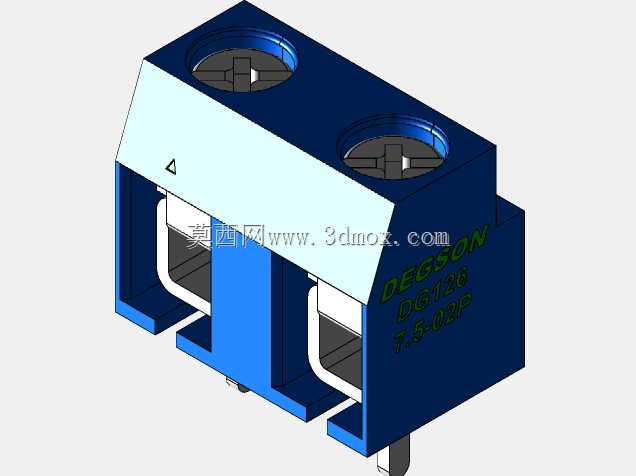

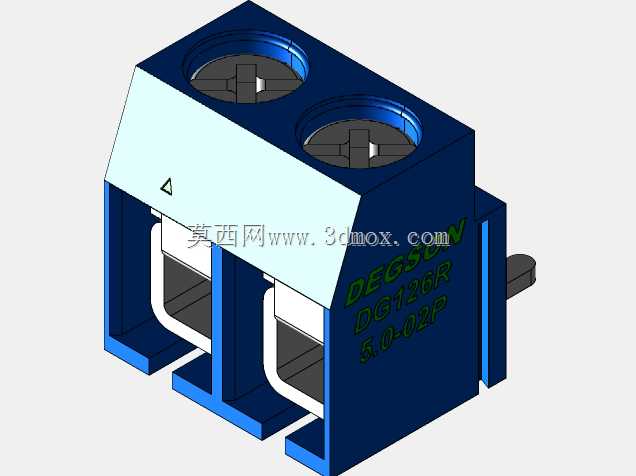

　　实际选型应用时，5.0mm螺距规格多用于信号回路、小功率供电回路的接线，比如传感器接线、小型模块的电源输入接线；7.5mm螺距规格因为引脚间距更大，绝缘耐压性能更好，多用于功率稍大的动力回路接线，比如小型电机的供电接线、控制柜内的分线接驳。组件的基座底部做了定位凸点，焊接到PCB板时可以快速对位，不会出现焊盘偏移的问题，批量生产时能提升组装效率。另外这款接线组件还支持拼接使用，遇到引脚数不够的场景，可以将多个组件卡接组合成所需的位数，不用单独定制特殊规格的端子，能有效降低物料备货的种类，减少生产端的物料管理成本。

　　做三维建模时，这款组件的结构细节还原度直接影响后期整机布线的干涉检查效果，比如压线螺丝的顶部高度、接线孔的开口深度、焊针的伸出长度，这些尺寸如果出现偏差，在做虚拟装配时就会出现和周边结构干涉、或者实际安装时和外壳距离不足导致绝缘距离不够的问题。建模时特意还原了外壳的倒角细节、金属件的装配间隙，导出的装配体可以直接导入整机设计文件中做干涉校验，不用二次修正尺寸。参数化的设计逻辑也方便设计人员根据自身项目的特殊需求，快速调整引脚数、螺距参数，生成符合自身设计要求的定制化接线端子模型，不用重复绘制基础结构，能大幅缩短结构设计阶段的零件建模周期。
