CD4066直插十四脚双向模拟开关封装

　　在各类模拟信号切换、数字信号通断控制的电路设计场景中，CD4066这类四路双向模拟开关是极为常用的基础器件，直插DIP-14封装的版本更是在原型验证、教学实验、小批量工控板制作场景中被大量选用。做PCB布局或者结构装配设计时，准确的三维封装模型能提前规避引脚干涉、壳体与周边元件距离不足、焊接工位预留空间不够等实际生产问题，不用等打样回来才发现装配冲突，能大幅缩短样机迭代周期。

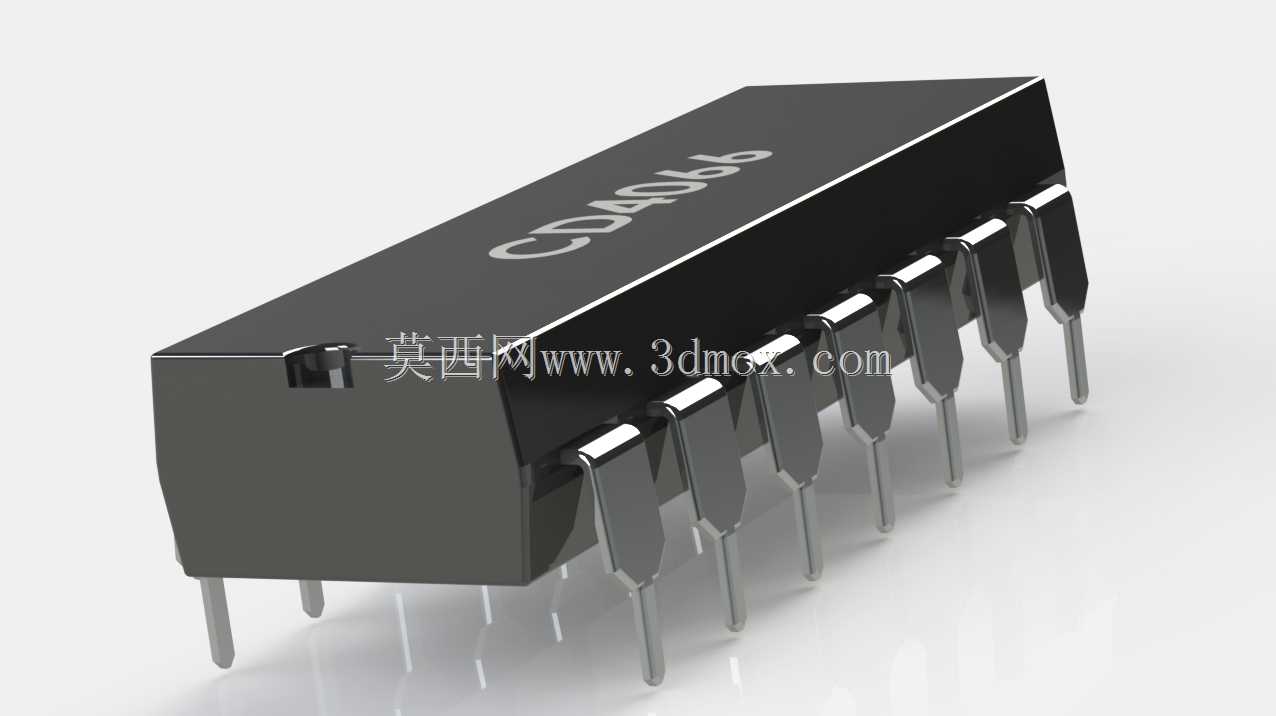

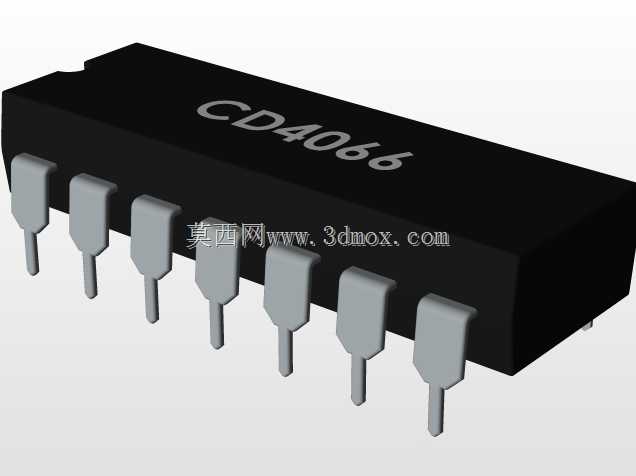

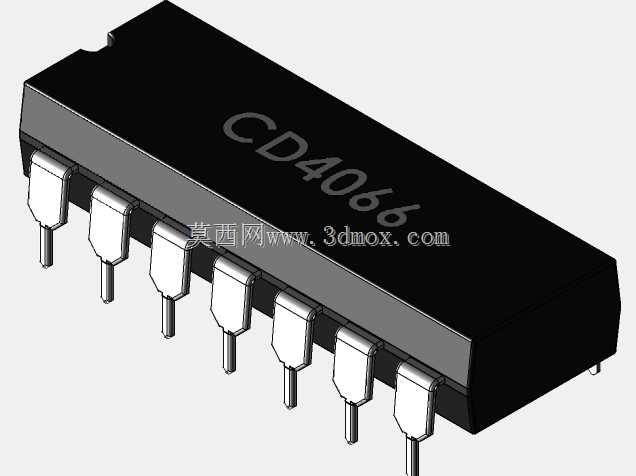

　　这款封装模型完全还原真实直插DIP-14器件的结构特征，主体塑封壳体采用标准双列直插塑封的外形轮廓，壳体表面的器件标识位置、引脚伸出长度、引脚弯折弧度都和量产实物保持一致，每根引脚的截面尺寸、引脚间距严格遵循DIP-14封装的行业通用规范，两列引脚的中心距、单排引脚的节距都控制在标准公差范围内，能直接导入PCB设计软件的3D预览环境，和PCB板上的焊盘位置精准匹配，不会出现模型和焊盘错位的问题。

　　从实际装配角度看，这个模型还原了直插器件焊接后的真实状态，引脚穿过PCB焊盘后的伸出长度、塑封壳体距离PCB板面的高度都做了写实还原，结构设计人员在做整机外壳内部的空间排布时，可以直接参考这个模型划定元件的安装边界，比如在设计电路板上方的屏蔽罩高度、周边接插件的排布位置时，能准确预留出足够的操作空间，避免后期组装时元件和外壳、其他结构件发生碰撞。在做波峰焊工装设计时，也能依托这个模型的外形尺寸，准确设计工装的定位卡槽，保证过炉时器件不会出现偏移、浮高的问题。

　　从功能特性对应的结构设计来看，CD4066作为四路双向模拟开关，可传输模拟信号也可传输数字信号，导通电阻低、关断漏流小的特性让它在信号切换电路、采样保持电路、程控增益电路中应用广泛，而直插DIP封装的版本相比贴片封装，更适合手工焊接、调试时更换器件，在教学实验箱、老式工控设备的维修替换场景中，这种封装的器件采购渠道也更广泛，备件通用性更强。做这类器件的三维建模时，不能只做简单的方块加引脚的示意模型，必须还原真实器件的细节特征，比如塑封壳体侧面的脱模斜度、引脚表面的镀层质感对应的外形细节、壳体上的定位缺口位置，这些细节在做装配干涉检查时会直接影响判断结果，比如定位缺口是装配时判断引脚方向的关键标识，模型上还原这个特征，能在3D评审阶段就发现器件方向装反的问题，避免生产时出现批量焊接错误。

　　在实际的设备应用场景里，这类直插封装的模拟开关常被用在工业控制板的信号切换模块、测试仪器的通道选择电路、老旧家电的控制板维修替换中，做整机结构设计时，不仅要考虑器件本身的安装空间，还要考虑器件周边的走线空间、维修时的烙铁操作空间，这个三维模型的尺寸精度足够支撑这类空间校核工作，比如引脚之间的间隙、壳体和周边电阻电容的最小安全距离，都可以通过模型直接测量，不用反复查阅器件手册核对尺寸，能提升结构设计的效率。另外在做产品的三维装配说明书、维修指导手册制作时，这个写实的模型也可以直接用来做爆炸视图的素材，直观展示器件的安装位置和方向，比单纯的二维图纸更容易让装配人员理解。

　　建模过程中针对直插器件容易出现的引脚变形问题，模型也还原了标准引脚的正确形态，可作为质检环节的参考比对模型，检查来料器件的引脚是否存在弯折、偏移超差的问题，从源头减少焊接不良的概率。对于刚接触电子结构设计的工程师来说，这类标准封装的写实模型也能帮助快速建立直插器件的尺寸概念，理解不同封装的安装边界差异，在选型阶段就能快速判断该封装是否适合当前的结构空间，不用等拿到实物再测量尺寸。
