CD4069直插十四脚六反相器封装结构

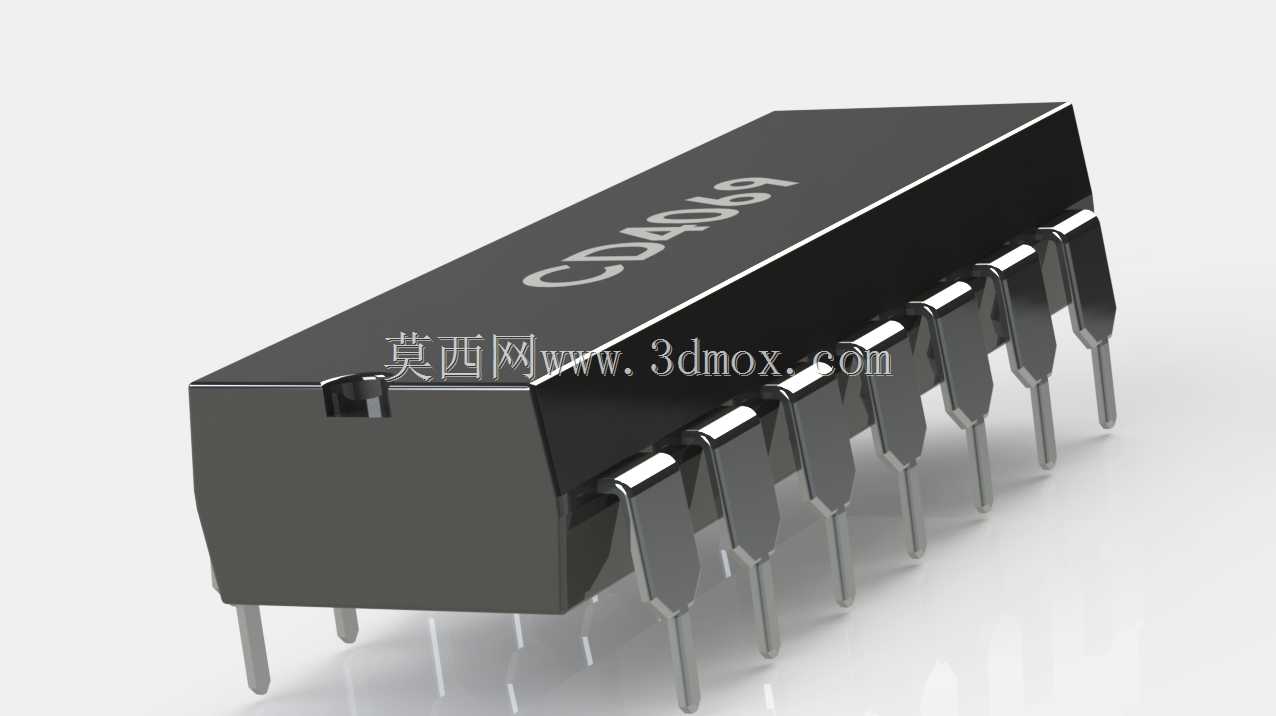

　　在数字逻辑电路的硬件开发、教学实验板搭建、小型工控控制板改制等场景中，直插封装的六反相器是出镜率极高的基础逻辑器件，本次呈现的CD4069 DIP-14封装三维结构，完全还原量产器件的真实外形与安装边界，可直接用于PCB布局的干涉校验、整机结构的装配模拟、教学演示的三维可视化素材。

　　从实际使用场景来看，这类双列直插封装的逻辑芯片，既可以在手工焊接的洞洞板原型验证阶段快速搭试电路，完成信号反相、简易振荡、电平转换这类基础功能，也能在小批量量产的直插工艺板卡上作为核心逻辑单元使用，相比表贴封装，它的引脚强度更高，手工返修难度更低，在教学实验设备、老式工控板卡、低成本民用控制电路中应用极为广泛。做结构设计时，很多新手容易忽略直插芯片的安装空间预留，比如芯片本体与周边电解电容、接线端子的安全距离，引脚伸出PCB背面的焊盘长度与壳体内部凸起结构的干涉，甚至芯片表面印字区域的避让——不少设备需要在芯片表面贴手写标识，若周边结构件压到芯片顶面，后续运维时根本无法完成标识粘贴或器件识别。

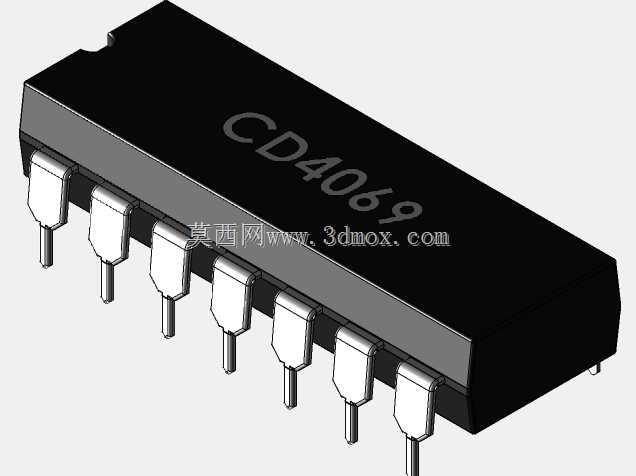

　　这个模型的设计思路完全对标工业级量产的DIP-14封装尺寸，本体采用标准的黑色环氧塑封外形，顶面的器件标识位置、引脚的成型角度、引脚间距都严格遵循JEDEC的DIP-14封装规范，每根引脚的粗细、折弯处的圆弧过渡、引脚末端的倒角都做了还原，不是那种简化的方块加直杆的粗糙模型。做结构校验时，你可以直接把这个模型导入装配体，核对芯片安装位的周边空间：比如芯片本体宽度方向距离旁边立式电阻的距离是否满足2mm以上的安规要求，长度方向两端是否预留了手指插拔或者IC起拔器的操作空间，引脚伸出PCB背面的长度是否会碰到下方的屏蔽罩或者壳体加强筋。

　　从安装边界来看，标准DIP-14封装的两排引脚间距为7.62mm，单排引脚间距为2.54mm，这个模型的引脚位置完全匹配通用2.54mm间距的IC插座、洞洞板、量产PCB焊盘尺寸，本体的高度、顶面的斜度都和真实器件一致，甚至塑封本体侧面的脱模斜度、引脚与塑封体结合处的包胶结构都做了还原，不会出现模型导入后焊盘对不上、装配时芯片顶到周边结构的问题。在做设备的三维布线时，这个模型也能帮你确认芯片上方的飞线或者跳线的走线路径，避免导线压在芯片顶面导致装配时壳体压伤导线绝缘层。

　　很多工程师在做原型机结构设计时，习惯用简化的方块代替芯片模型，往往到打样装配时才发现，真实芯片的引脚折弯高度、本体厚度和简化模型有偏差，导致PCB装不进壳体，或者IC插座安装后和旁边的接插件干涉。这个精细还原的封装模型，能在设计阶段就把这些潜在的干涉问题排查掉，减少打样返工的次数。另外在做教学演示的三维课件时，这个模型可以直观展示双列直插芯片的引脚排列、安装方式，帮助初学者快速理解直插器件的焊接方向、引脚序号识别逻辑，比平面的封装图纸更有直观性。

　　从功能特性对应的结构设计来看，CD4069作为六反相器，内部集成了六个独立的反相器单元，DIP-14的引脚分配完全遵循标准逻辑器件的引脚定义，模型的引脚序号对应位置也和真实器件一致，做PCB协同设计时，可以直接对照模型确认1脚标识的位置，避免PCB封装画反导致芯片装反烧坏的问题。塑封本体的黑色哑光质感、引脚的镀锡金属质感都做了贴近真实的还原，做产品渲染图或者装配爆炸图时，不需要额外调整材质就能直接使用，还原真实的装配效果。
