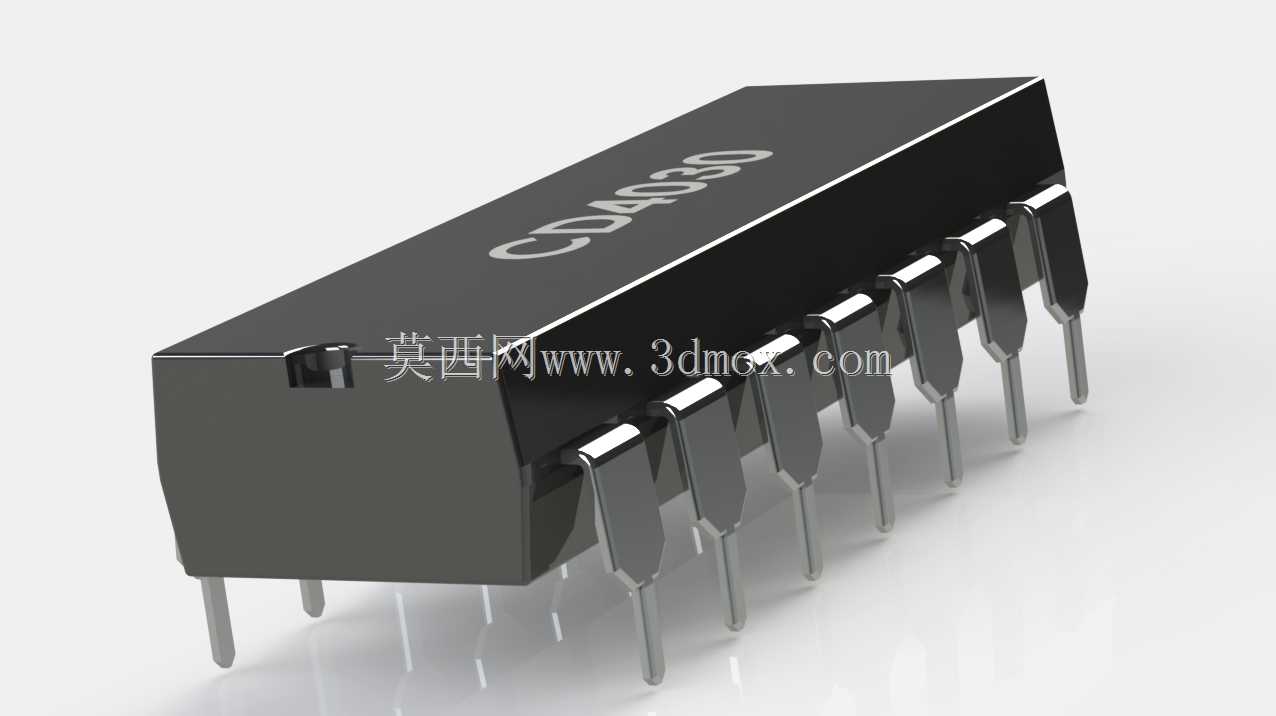

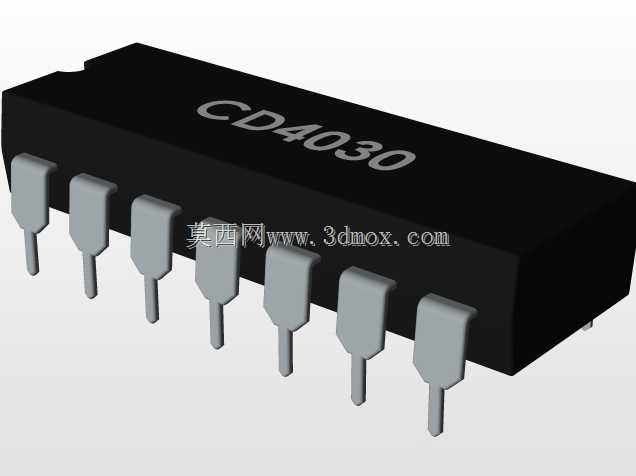

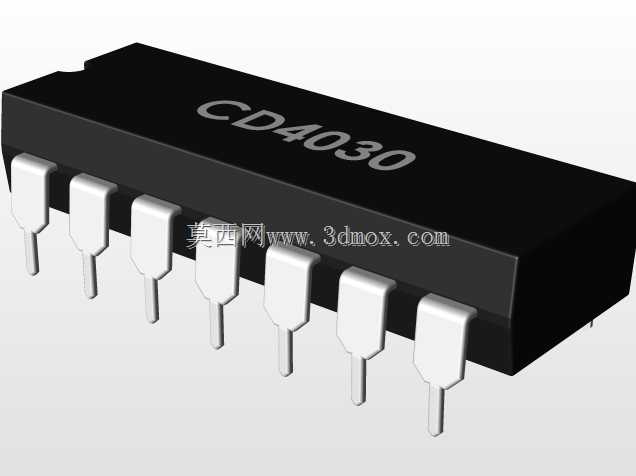

CD4030双列直插14脚逻辑芯片三维结构

　　在数字电路设计与电子设备装联场景中，双列直插封装的逻辑器件始终是中小规模电路搭建、原型验证阶段的核心选型品类，CD4030作为四异或门逻辑芯片，其DIP-14封装的三维结构还原，直接关系到PCB布局阶段的干涉检查、工装夹具设计、焊接治具适配等多个工程环节的落地精度。做这类直插芯片的三维建模时，首先要锚定实际生产中的安装边界：DIP-14封装的引脚间距严格遵循2.54mm标准节距，两列引脚的跨距为7.62mm，本体宽度控制在6.4mm左右，本体长度对应14脚排布的尺寸约为19.3mm，引脚伸出本体底面的长度控制在3.2mm，这个尺寸是兼顾手工焊接、波峰焊过炉、IC插座适配的通用尺寸，建模时如果偏差超过0.1mm，就会在PCB装配阶段出现引脚插不进过孔、本体与周边贴片元件干涉、插座卡接松动等实际问题。从功能特性来看，CD4030内部集成了四组独立的2输入异或门，在数字电路中承担奇偶校验、逻辑比较、可控反相、脉冲相位鉴别等作用，常见于教学实验电路、老式工业控制板卡、低速数字信号处理模块中，这类直插封装的芯片相较于贴片封装，更适合手工焊接调试、反复插拔更换的场景，在高校电子实验室、小批量工控板维修、原型机验证阶段的使用占比很高。建模过程中，对封装外形的还原不能只做简单的方块拉伸：首先是本体部分的塑封纹理，实际量产的CD4030塑封本体表面是哑光环氧材质，本体顶面的丝印区域要预留足够的平面，对应芯片型号、批次标识的印刷位置，

　　本体两端的注塑定位缺口要准确还原，这个缺口是装配时判断引脚1位置的核心标识，一旦方向做反，会直接导致电路焊接后功能失效。其次是引脚部分的结构，DIP封装的引脚并非直上直下的圆柱，而是从本体侧面引出后先做90度弯折，再垂直向下延伸，引脚末端做了轻微的倒角处理，方便插入PCB过孔或者IC插座，引脚的截面是矩形而非圆形，厚度约0.25mm，宽度0.5mm，建模时如果把引脚做成圆柱，在做装配干涉检查时就会出现误判，比如和过孔的间隙计算错误，或者和焊盘的贴合面积不符合焊接工艺要求。在实际工程应用里，这个三维模型的使用场景覆盖了多个环节：PCB布局工程师可以导入模型做3D布局检查，确认芯片本体和周边的电容、电阻、接插件之间的安全间隙，

　　避免后期打样后出现元件装不上的问题；工装设计人员可以根据模型做焊接治具的定位槽设计，确保芯片过波峰焊时不会出现浮高、偏移；教学演示场景中，准确的三维模型可以帮助初学者快速理解双列直插封装的结构特点，掌握芯片安装方向的判断方法。做这类电子元器件的三维建模，最容易忽略的细节是引脚的成型角度：实际生产中，直插芯片的引脚从本体引出后，弯折处有微小的圆弧过渡，而非直角弯折，如果建模时做成直角，一方面不符合实际冲压成型的引脚工艺，另一方面在做装配仿真时，会出现应力集中的误判，同时引脚的共面度也要控制在0.1mm以内，这是保证焊接时所有引脚都能和焊盘可靠接触的关键参数，共面度偏差过大的芯片，过炉后容易出现虚焊、脱焊的问题。另外，

　　本体顶面的斜角标识也要准确还原，除了端部的定位缺口，很多DIP封装的芯片在引脚1对应的顶面位置会有一个圆形凹点或者斜切角，这个细节的还原能帮助装配人员快速识别芯片方向，减少装反的概率。在结构设计层面，塑封本体的边角都做了微小的圆角处理，没有尖锐的直角，这是环氧塑封工艺的必然结果，建模时如果做成尖锐直角，不仅不符合实际产品的外观，在做渲染或者装配动画演示时也会显得失真。对于电子设备结构设计人员来说，这类标准封装芯片的三维模型精度，直接决定了整机内部的空间利用率，比如在做小型化实验装置的外壳设计时，芯片上方的留空高度要根据本体高度来确定，DIP-14封装的本体加上引脚的总高度约为4.8mm，如果上方要安装透明防护罩或者散热盖板，至少要预留1mm的安全间隙，避免压到芯片本体或者引脚，这些尺寸参数都需要通过准确的三维模型来提前校验，减少后期样机调试时的改模次数。
