CD4025双列直插封装三输入或非门芯片

　　在数字逻辑电路设计的落地环节，直插封装的逻辑器件始终是中小批量原型验证、教学实验平台、老旧工控板卡维修替换场景里的核心选型品类，CD4025这款三输入或非门器件，采用标准DIP-14双列直插封装形态，在通孔插装工艺的电路板上有着极高的适配性。从实际电路应用来看，这款器件内部集成了三组独立的三输入或非门单元，每组单元都可独立完成或非逻辑运算，既可以多单元组合搭建多输入组合逻辑电路，实现信号的逻辑判断、电平转换、信号选通功能，也可以搭配外围阻容元件构成单稳态触发器、多谐振荡器、脉冲整形电路，在低速数字控制回路、工业逻辑联锁单元、简易数字计数装置里承担核心逻辑运算作用。

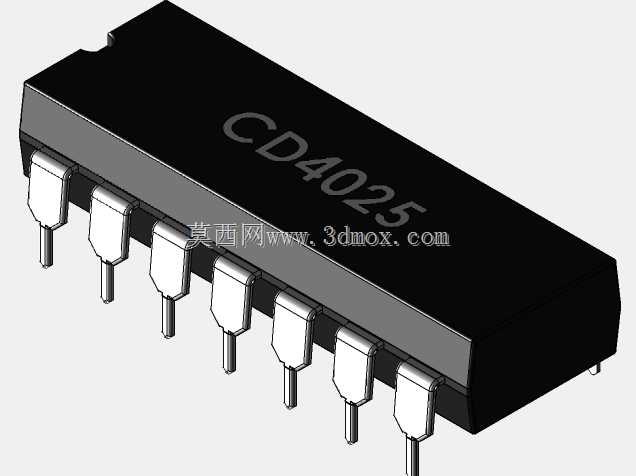

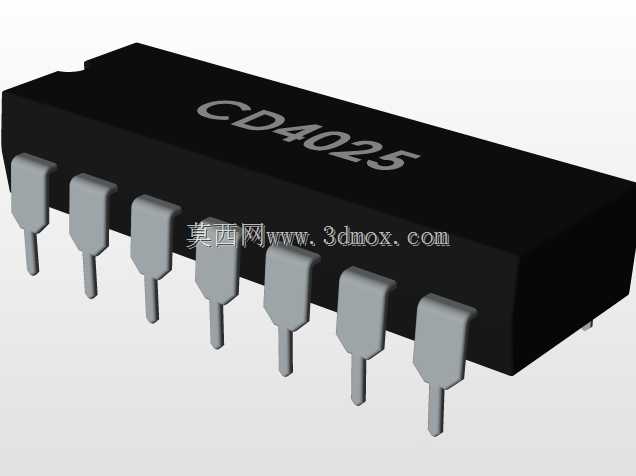

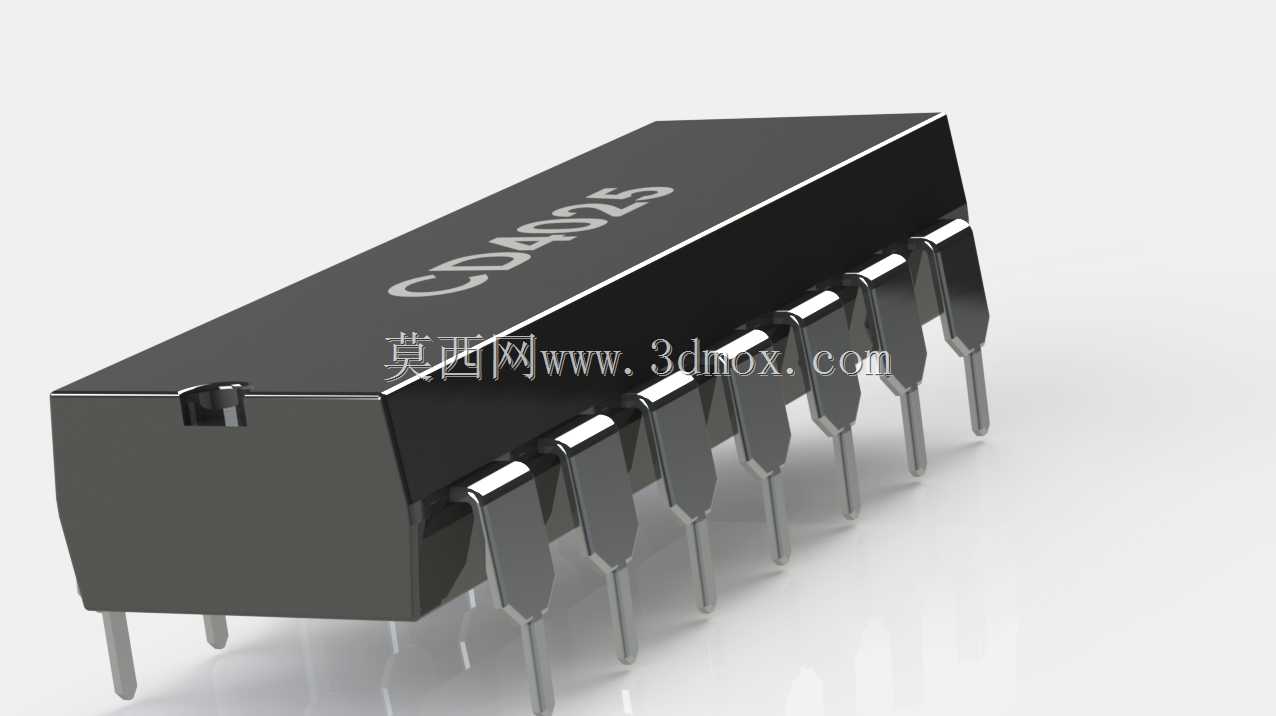

　　从设计还原的角度出发，建模时首先要严格遵循DIP-14封装的通用安装边界，引脚间距严格匹配2.54mm标准网格，两列引脚的跨距为7.62mm，整体塑封本体的长度、宽度、高度都按照实际量产器件的公差中位值还原，引脚的成型角度、伸出长度完全匹配手工焊接、波峰焊工艺的实际尺寸要求，不会出现建模尺寸偏差导致的装配干涉问题。器件本体上的标识凹槽、引脚定位缺口、表面印字区域都按照实物比例还原，引脚的金属切面、塑封本体的哑光质感都做了对应呈现，既可以用于电路板装配的干涉检查，也可以用于产品演示动画里的元器件展示，还原电路板组装后的真实视觉效果。

　　在实际选型适配时，这款封装的器件不需要专用的贴片焊接设备，普通电烙铁即可完成焊接与拆换，对于学生实验、小批量试制、设备维修场景来说，操作门槛远低于贴片封装器件。建模过程中特意保留了引脚的合理成型弧度，没有做过度简化的直杆式引脚建模，确保在做PCB装配仿真时，能真实模拟引脚插入焊盘后的状态，验证焊盘孔径、引脚伸出长度是否符合生产工艺要求。器件本体的边角做了符合实际注塑工艺的微小倒角处理，没有出现尖锐直角这类不符合真实生产工艺的建模错误，塑封本体与引脚结合处的台阶结构也完全还原，避免结构仿真时出现装配间隙误判。

　　从电路功能适配的角度，这款器件的引脚排布完全遵循标准CD4000系列逻辑芯片的引脚定义，建模时的引脚序号位置与实际 datasheet 完全对应，在做电路原理与结构联动仿真时，可以直接匹配原理图的引脚网络，不需要额外调整引脚位置。对于做电子设备结构设计的工程师来说，这个模型可以直接导入到PCB结构装配文件中，核对器件与周边外壳、接插件、散热件的安全距离，避免出现器件过高导致的外壳装配干涉，或是引脚与周边走线、铜箔的安全距离不足问题。在教学演示场景中，这个高精度的模型可以用于数字电路课程的可视化演示，让学习者直观理解双列直插芯片的外形结构、引脚排布规律，建立从原理图符号到实物器件的空间认知，降低入门学习者的认知门槛。
