CD4024直插式双列直插计数芯片封装结构

　　在数字逻辑电路的硬件开发场景里，CD4024这类7级二进制串行计数芯片的直插封装结构，是原型验证、教学实验、小批量工控板卡开发环节最常接触的元器件形态。做板卡结构布局的时候，首先要明确DIP-14封装的安装边界，这类封装的引脚间距严格遵循2.54mm的行业通用标准，两排引脚之间的跨距为7.62mm，单颗芯片本体的长度在19mm到20mm区间，宽度在6mm到6.5mm区间，本体顶面距离PCB板面的高度约4.8mm，做结构干涉检查的时候，要给芯片上方预留至少3mm的操作空间，方便后期调试时用逻辑探针接触引脚测量信号，也能避免外壳装配时压碰到芯片本体造成引脚脱焊或者本体开裂。从实际使用场景来看，

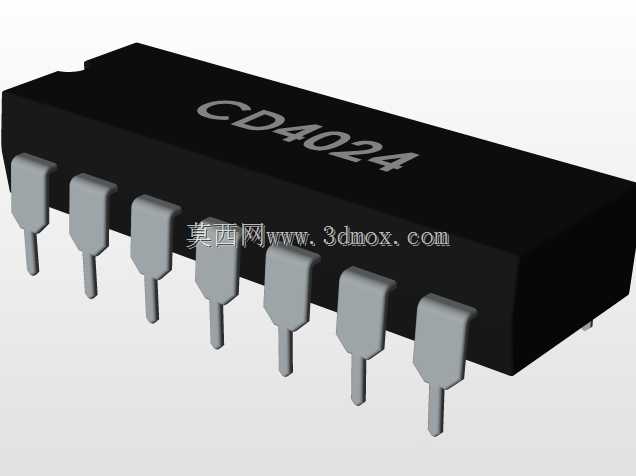

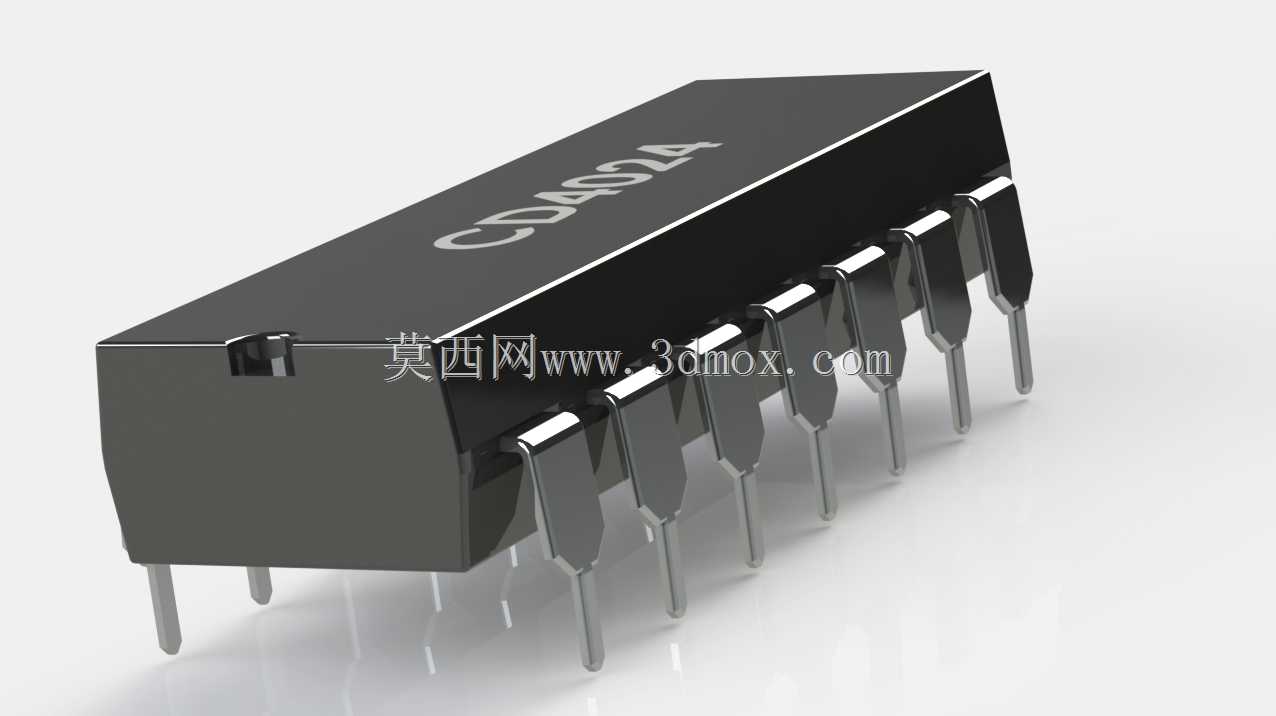

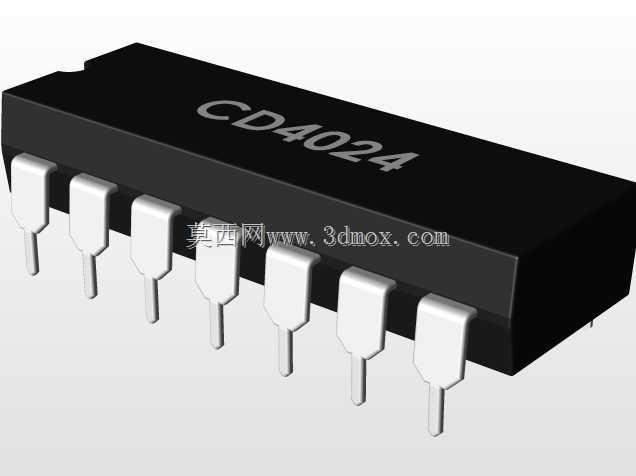

　　直插封装的CD4024不需要专用的回流焊设备，普通手工烙铁就可以完成焊接，特别适合学生课程设计、电子爱好者DIY制作、老旧工控设备的板卡维修替换场景，很多早期的工业计数模块、脉冲分频电路、时序控制单元里，都能看到这款芯片的直插版本，相比贴片封装，它的引脚机械强度更高，在存在一定振动的工业现场，焊点不容易因为长期应力出现虚焊脱落的问题。设计这款芯片的三维结构时，首先要还原封装的真实细节：黑色的环氧塑封本体要做轻微的脱模倒角，本体表面的丝印标识位置要和实物对齐，引脚部分不能做成简单的直杆结构，要还原出直插引脚靠近本体位置的冲压弯折弧度，引脚末端的收窄锥度也要准确还原，因为这个细节直接影响PCB封装库的引脚开孔尺寸匹配度，

　　如果建模时忽略了引脚的弯折角度，做虚拟装配的时候就会出现引脚和PCB焊盘对位偏差的问题，导出的STEP模型用于结构校核时就会给出错误的干涉提示。从功能特性来看，CD4024作为CMOS工艺的计数芯片，工作电压覆盖3V到18V的宽区间，对电源波动的适应性较强，直插封装的散热路径是通过引脚传导到PCB铜箔，建模的时候不需要额外做散热结构的设计，只要保证引脚和本体的连接位置结构准确即可。在做整机结构布局的时候，这类直插芯片要尽量远离板上的大功率发热元件，比如功率电阻、整流桥这类器件，因为环氧塑封材料长期在超过85摄氏度的环境下工作会出现老化脆化的问题，建模时把芯片的准确外形尺寸录入结构库，就能在设计阶段提前排查元器件之间的安全距离，

　　避免后期打样后出现元件装不上、距离过近影响散热的问题。很多刚接触硬件结构设计的工程师容易忽略直插芯片的引脚伸出PCB背面的长度，按照行业通用的加工规范，直插元件引脚穿过PCB后露出的长度要控制在1.5mm到2.5mm之间，建模时把引脚的总长度做准确，就能提前核算引脚是否会和PCB背面的结构件、外壳筋位发生干涉，比如有些紧凑设计的设备里，PCB背面距离外壳内壁只有2mm间隙，如果引脚留得过长就会顶到外壳，造成装配困难。另外，DIP-14封装的芯片在做插座安装设计的时候，还要考虑IC插座的外形尺寸，插座的本体高度会比芯片本身高出2mm左右，这部分的安装空间也要在三维结构里提前预留，很多人建模的时候只放芯片模型不放插座，后期调试需要更换芯片加装插座的时候才发现空间不足。从设计思路上来说，还原这款芯片的三维模型，核心是服务于PCB结构协同设计，不需要做芯片内部的晶圆级细节，只要把外部装配相关的所有尺寸、外形特征做准确即可，包括本体一端的半圆形定位缺口，这个缺口是装配时判断引脚1位置的关键标识，建模时不能遗漏，否则生产装配的时候工人容易把芯片方向插反，造成电路烧毁的问题。引脚的金属部分要还原出镀锡层的金属质感对应的结构特征，不需要做额外的纹理修饰，保持工业模型的简洁准确，所有的倒角、拔模角度都要符合实际半导体封装的生产工艺，不能出现不符合注塑工艺的尖角、倒扣结构，保证模型和真实生产出来的元器件外形完全一致。
