轴向引脚整流二极管1N5822结构建模

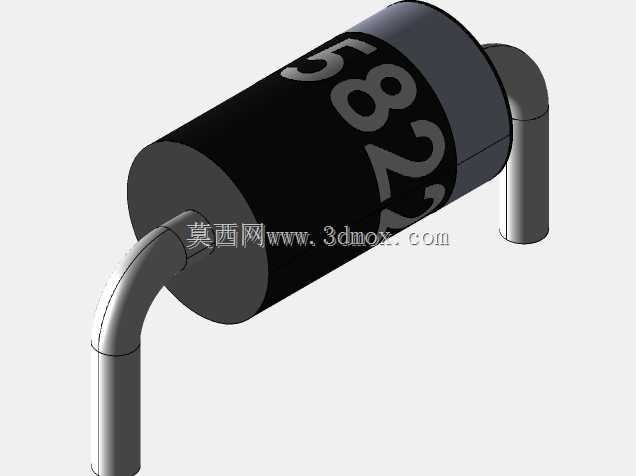

　　在低压整流电路的PCB布局设计环节，肖特基二极管的选型与安装适配直接影响电源模块的转换效率与整机可靠性，1N5822作为常用的大电流肖特基整流器件，广泛应用于开关电源输出整流、电池充电防反接、DC-DC变换器续流等场景，其三维模型的精准度直接决定了结构设计阶段的干涉检查有效性与装配工艺合理性。这款轴向引脚封装的二极管，主体封装采用黑色环氧塑封结构，表面印有清晰的极性标识与型号标注，一端的白色色环对应阴极引脚，能在装配环节快速区分极性，避免反向焊接导致的器件击穿或电路失效。建模过程中首先还原了圆柱形塑封主体的几何特征，主体直径与长度严格匹配器件实际封装尺寸，引脚采用弯折成型的无氧铜材质结构，引脚直径、弯折半径、

　　伸出长度均参照实际器件的安装公差要求设置，既保证引脚具备足够的结构强度，也适配常规PCB板的通孔安装间距，避免插装时出现引脚变形或无法对位的问题。从实际应用场景来看，这类二极管常布置在电源板的输入输出端口附近，工作时会通过数安培的正向电流，因此建模时也预留了引脚与塑封主体结合处的应力释放结构，还原了实际器件引脚根部的过渡圆弧，避免在结构仿真时出现应力集中的误判。不同于贴片封装的二极管，轴向引脚器件在整机装配时需要考虑引脚弯折后的安装高度，模型中准确还原了引脚90度弯折后的整体高度尺寸，能帮助结构设计师在进行PCB与外壳间距设计时，精准预留器件的安装空间，避免出现外壳压接器件导致的引脚短路或封装破损问题。在电路模块的热设计环节，

　　该模型也能辅助进行散热空间的评估，肖特基二极管在大电流工作时会产生一定的导通损耗，塑封表面的散热需要周边预留足够的空气对流空间，精准的三维模型可以帮助设计师在布局阶段就确认器件与周边电容、电感等发热元件的间距，避免热堆积导致的器件参数漂移。建模时对塑封表面的标识做了凹凸纹理还原，既可以用于装配环节的视觉识别校验，也能在产品渲染、装配指导文件制作时提供更真实的视觉效果，方便生产一线的操作人员快速识别器件型号与极性。引脚部分的建模还原了铜材表面的镀锡层质感，同时准确设置了引脚的同轴度公差，确保在进行虚拟插装仿真时，引脚能顺利穿过PCB的安装孔，不会出现模型错位导致的仿真错误。对于批量使用该器件的电源产品而言，

　　统一的精准三维模型还能帮助自动化插装设备进行编程校验，确认器件的送料姿态与插装路径，避免生产过程中出现器件卡料或插装偏位的问题。在进行产品的抗振动仿真分析时，该模型的质量分布与实际器件保持一致，能准确模拟振动环境下引脚的受力情况，帮助设计师评估引脚的焊接可靠性，提前优化引脚弯折长度与PCB固定方式，避免长期振动导致的引脚脱焊问题。
