直插式铝电解电容220uF35V结构建模

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝电解电容的三维建模精度直接影响整机装配的干涉校验结果，很多刚入行的结构工程师容易忽略这类分立元件的安装边界，导致后期打样时出现元件顶壳、引脚焊盘对位偏差、波峰焊时元件歪斜等问题。这个220uF35V规格的直插铝电解电容，是低压直流滤波场景里的常用选型，常见于5V、12V、24V直流输出的整流后端，用来滤除电源纹波，在开关电源、工控IO板、小型家电控制板上的应用占比很高。

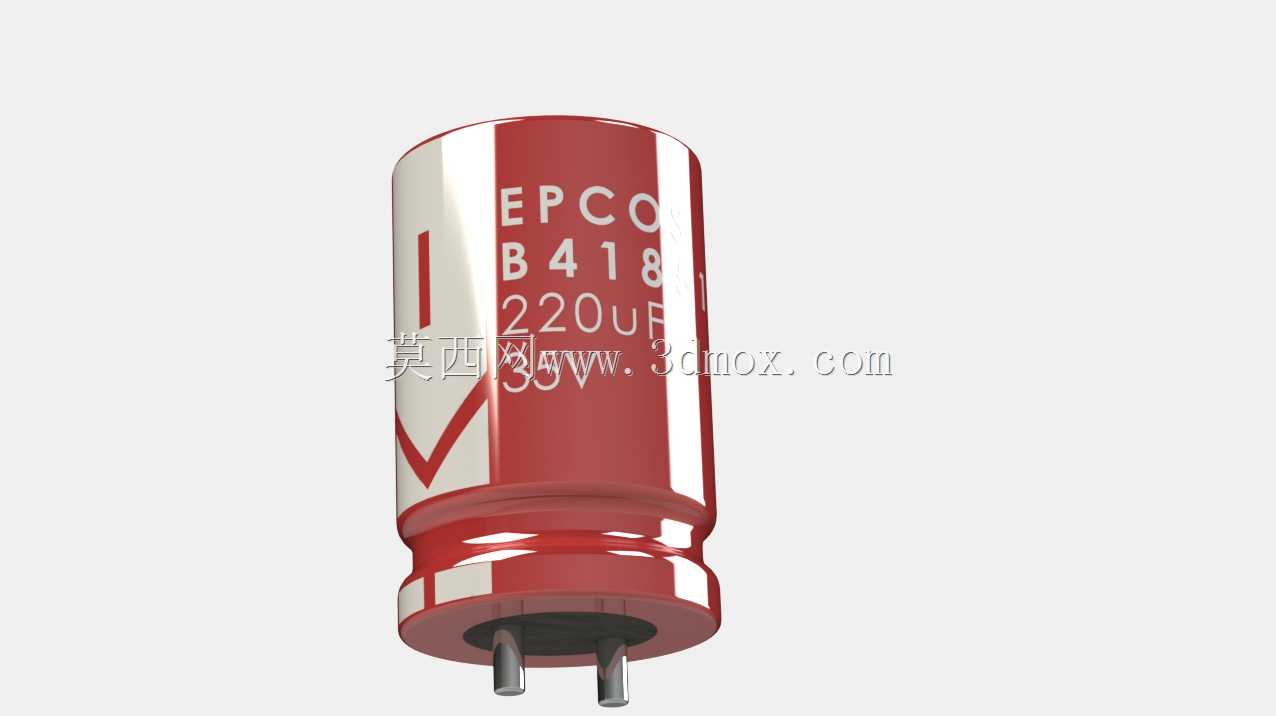

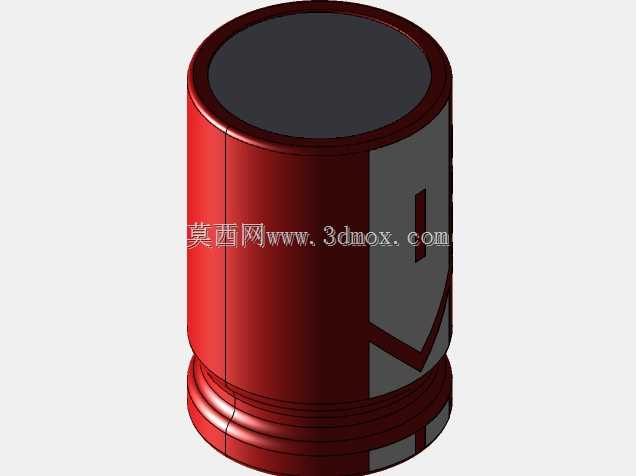

　　从实际使用的角度看，这类电容的选型首先要匹配耐压与容值，35V的耐压档位可以覆盖常规24V及以下直流回路的耐压裕量要求，220uF的容值足够应对中小功率负载的瞬态电流波动，避免负载跳变时出现电压跌落触发芯片复位。建模时首先要还原的是本体的外形特征：红色的铝制外壳带PET热缩套管标识，套管上的极性标识是布局时必须重点关注的特征，白色的负号标识端对应电容负极，PCB封装设计时必须严格对应焊盘极性，一旦装反会导致电容上电漏液甚至爆浆。本体的圆柱直径、本体高度是布局时的核心干涉校验参数，建模时严格按照实物的尺寸公差做了还原，外壳顶部的防爆刻痕也做了细节还原，这部分结构是电容过压失效时的泄压结构，实际生产中防爆槽的朝向也有工艺要求，通常要求避开周边的 tall 元件与走线，避免泄压时喷出的电解液污染周边电路。

　　引脚部分的建模还原了直插元件的引脚间距、引脚直径与引脚伸出长度，引脚采用镀锡铜包钢材质，建模时保留了引脚的轻微拔模斜度，匹配实际生产中引脚的成型公差，在做PCB装配仿真时，可以准确模拟引脚插入焊盘后的伸出长度，避免引脚过长触碰壳体或者底层走线。很多工程师在做这类元件建模时，容易忽略套管与铝壳之间的装配间隙，实际上热缩套管的厚度大概在0.1-0.15mm左右，虽然这个间隙很小，但在高密度布局的板卡上，相邻元件之间的安全间隙往往只有0.2-0.3mm，忽略这个厚度就会导致仿真时无干涉，实际装配时出现元件挤压的问题。

　　从设计思路上，这个模型采用参数化建模逻辑，所有尺寸都关联到设计参数表，后续如果需要调整为同系列其他容值、耐压的型号，只需要修改对应参数即可快速生成新的模型，不需要重新绘制特征。本体的滚边结构是铝电解电容封装的核心结构，建模时还原了底部卷边的圆弧特征，这部分结构是密封电容内部电解液的关键结构，实际装配时电容底部到PCB板面的间隙也由这个滚边的高度决定，间隙过小会影响波峰焊时的焊锡爬升，间隙过大则会导致元件焊接后固定强度不足，受震动时容易出现引脚脱焊。

　　在设备实际用途层面，这个规格的电容除了常规的电源滤波，还经常用于芯片的近端去耦，不过因为直插铝电解的ESR相对贴片电容更高，通常会搭配0.1uF的陶瓷电容组合使用，建模时如果是做整机BOM的三维数字化装配，需要预留出周边搭配元件的布局空间，避免电容本体遮挡周边的贴片元件。另外在做整机的安规距离校验时，电容本体到周边高压元件、金属壳体的电气间隙也要满足对应的安规要求，模型的精确外形可以直接导入安规仿真软件做间隙校验，不需要额外测量实物尺寸。

　　很多结构工程师在做PCB元件库建模时，习惯直接调用软件自带的通用模型，那些通用模型往往只做了简单的圆柱拉伸，没有还原极性标识、防爆槽、底部滚边这些细节，在做装配指导文件输出时，无法给产线作业员提供清晰的极性参考，容易导致生产时的极性装反问题。这个模型在细节上做了完整还原，输出工程图时可以直接生成清晰的元件外形视图，用于作业指导书的制作，也可以用于PCB布局时的丝印对位参考，确保丝印的极性标识与元件本体的标识位置完全对应，降低生产时的错装风险。

　　安装边界方面，除了本体的径向尺寸与轴向高度，还要考虑电容安装后的倾斜公差，实际波峰焊工艺中，直插元件允许的最大倾斜角度大概是5度左右，建模时可以基于这个角度做干涉校验的包络体，确保即使元件出现工艺允许的倾斜，也不会和周边结构、元件产生干涉。另外引脚的成型尺寸也做了对应还原，如果是需要做引脚打弯成型的场景，模型的引脚长度足够支持不同成型角度的修改，匹配不同的安装高度要求。
