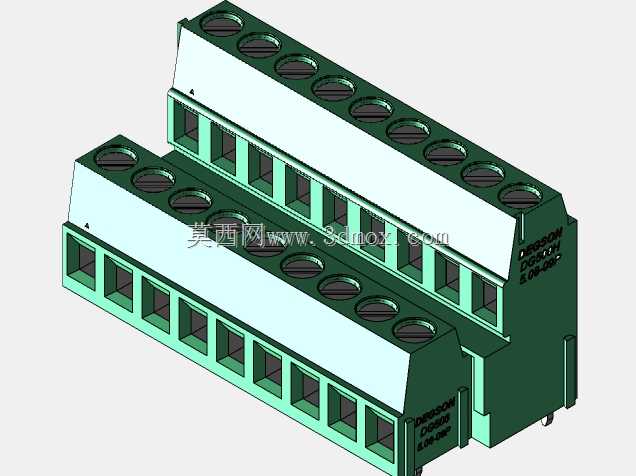

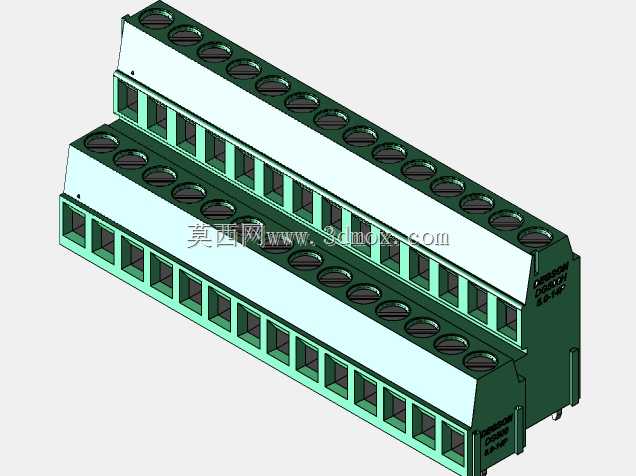

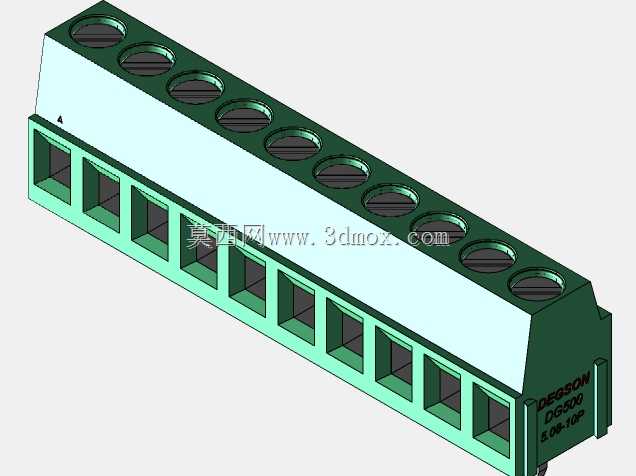

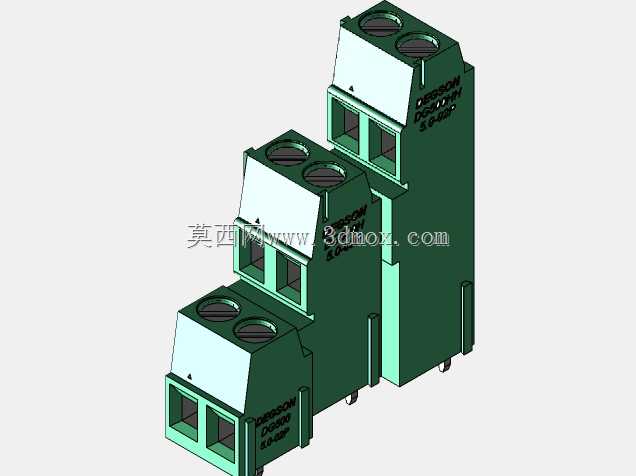

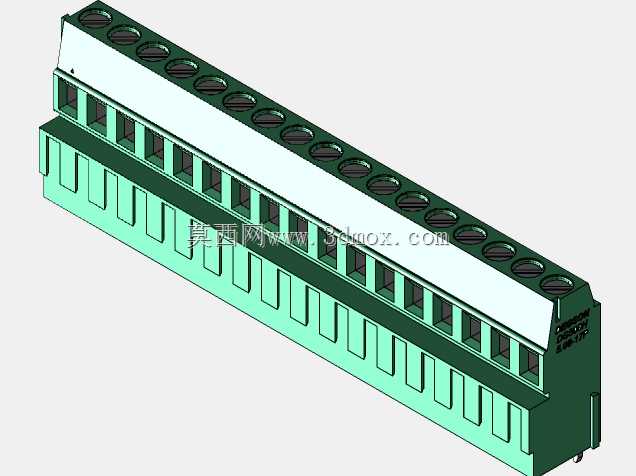

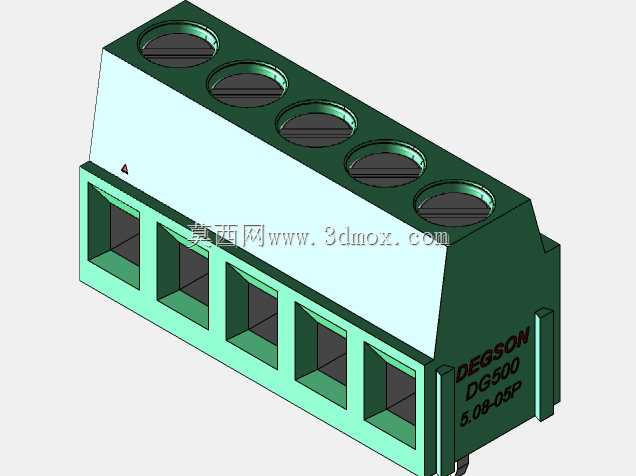

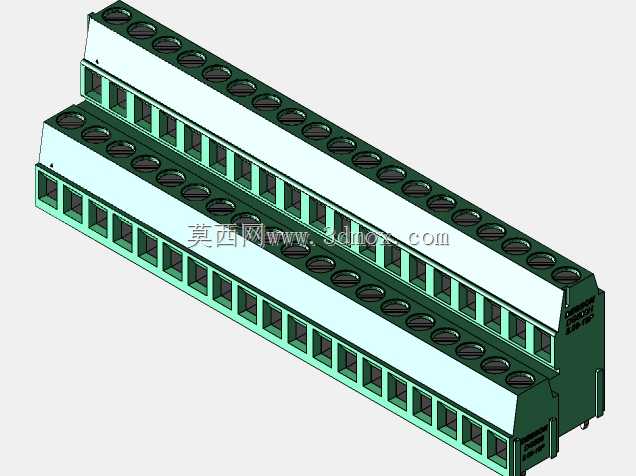

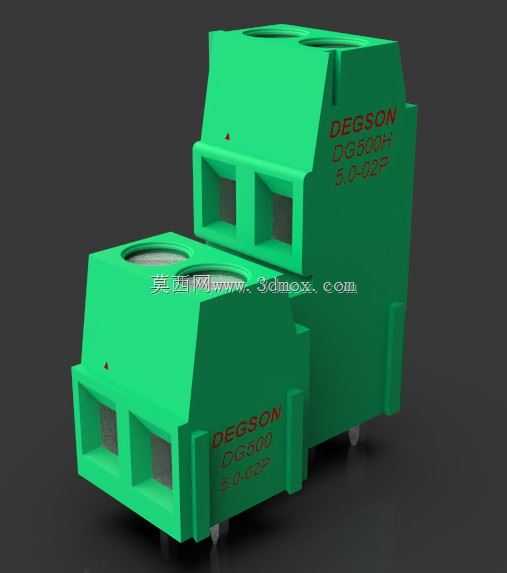

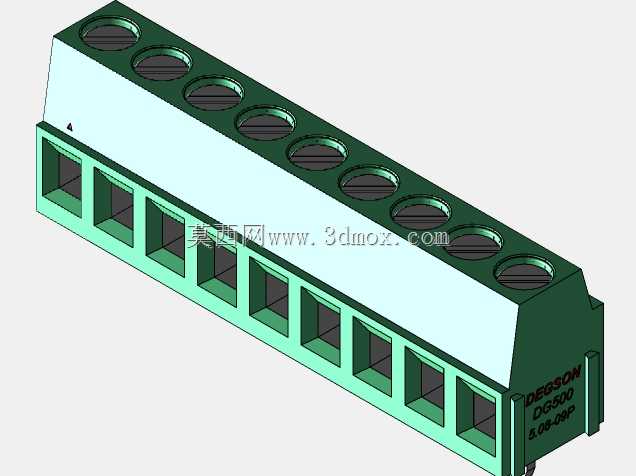

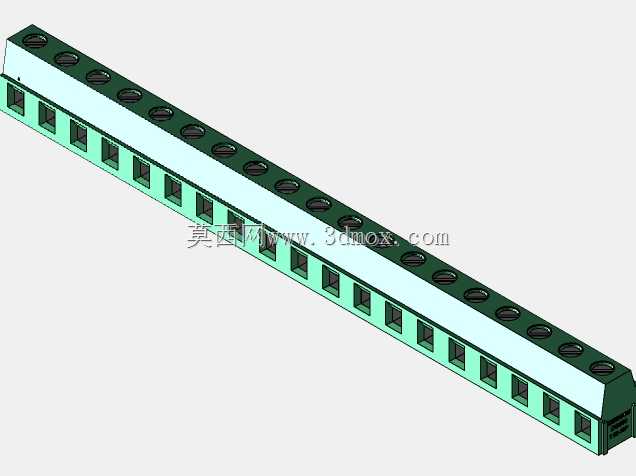

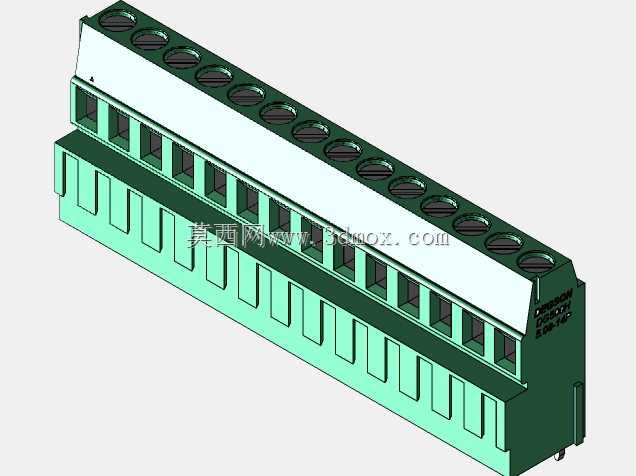

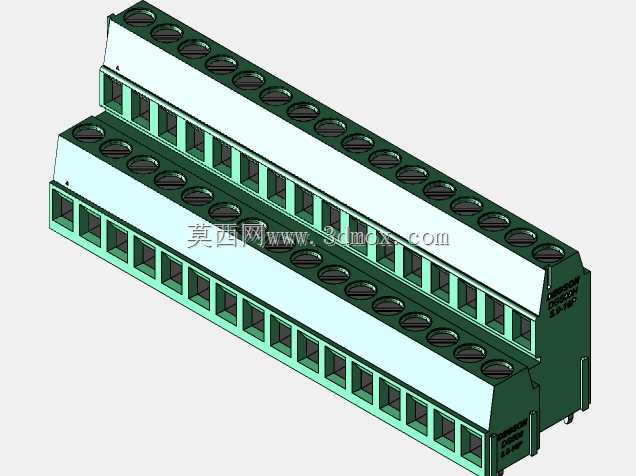

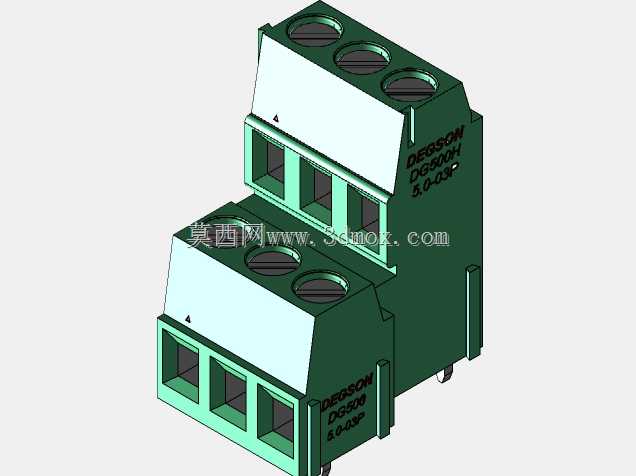

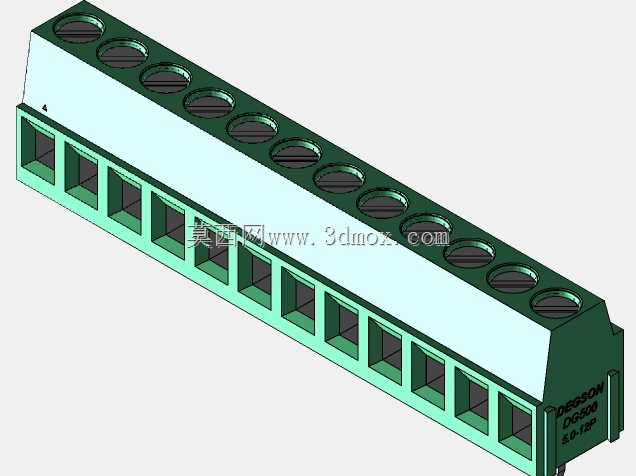

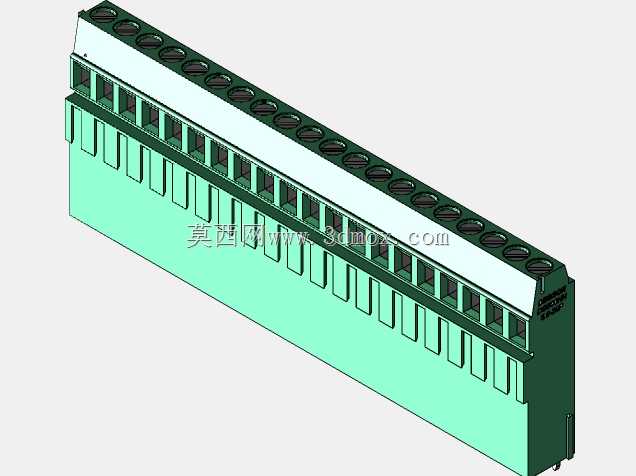

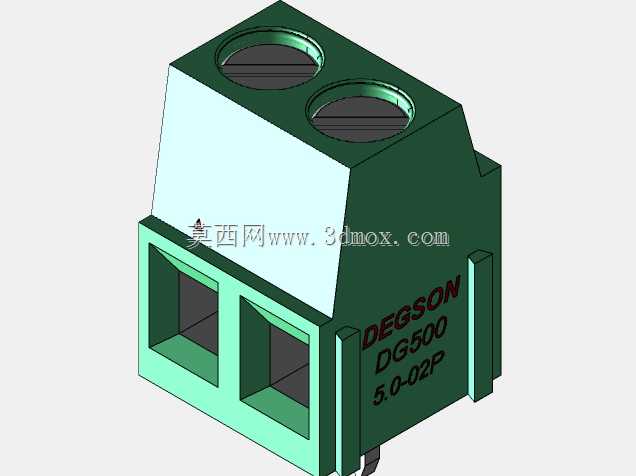

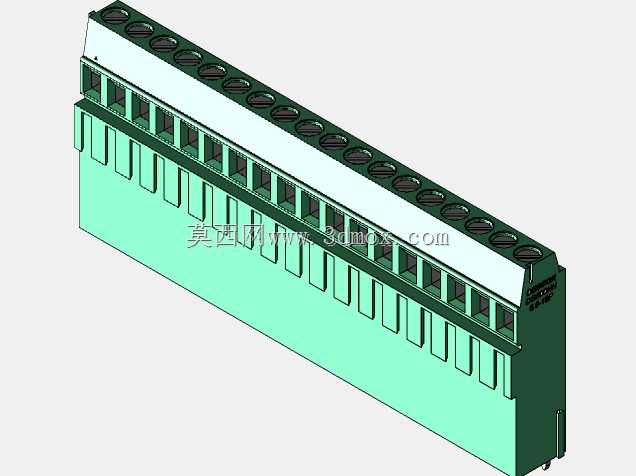

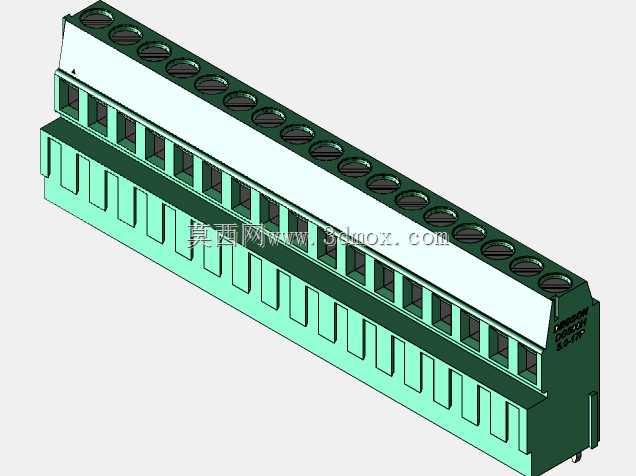

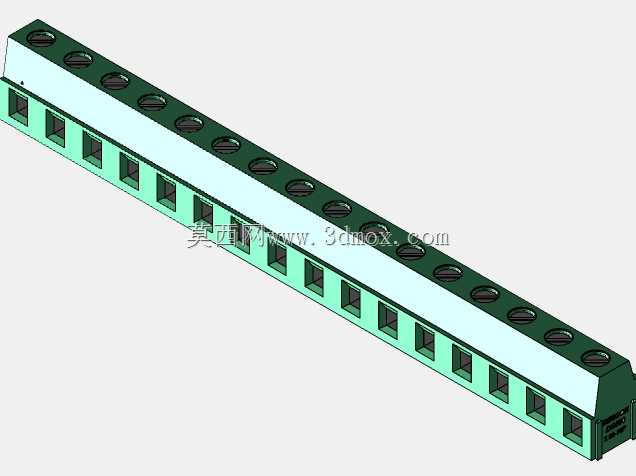

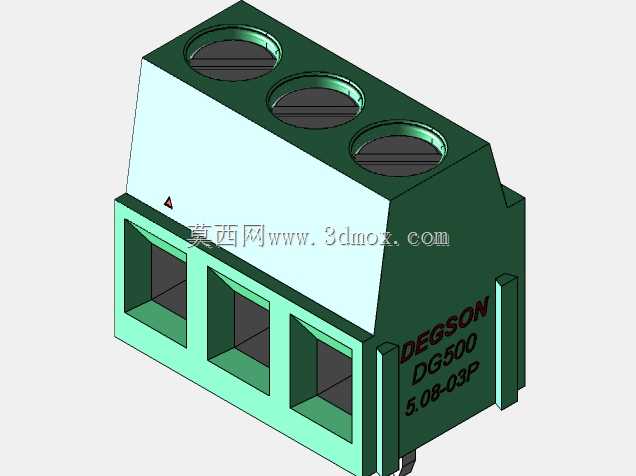

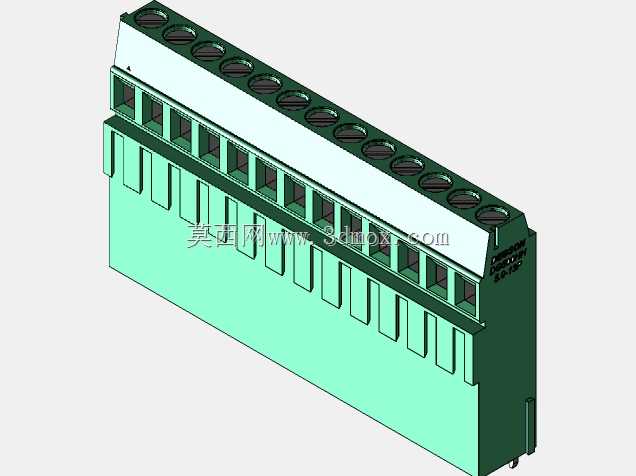

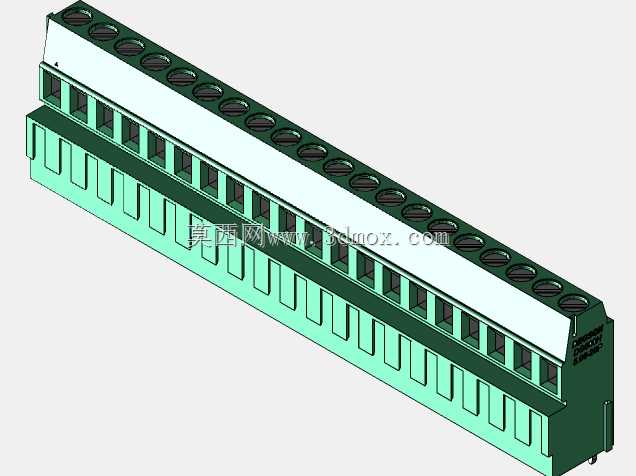

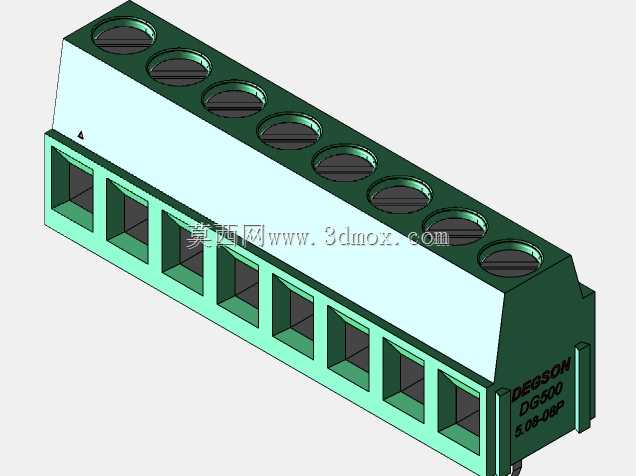

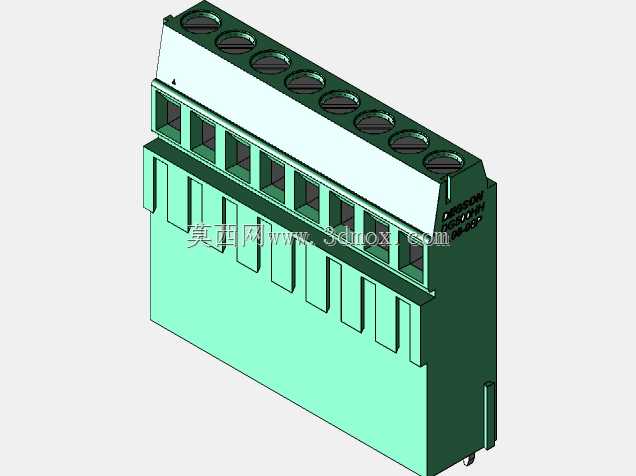

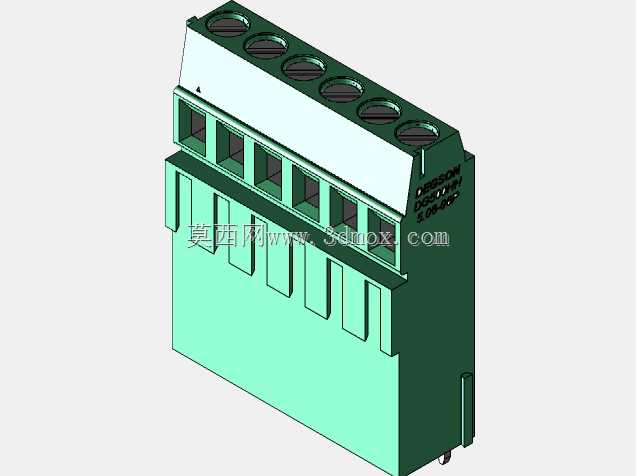

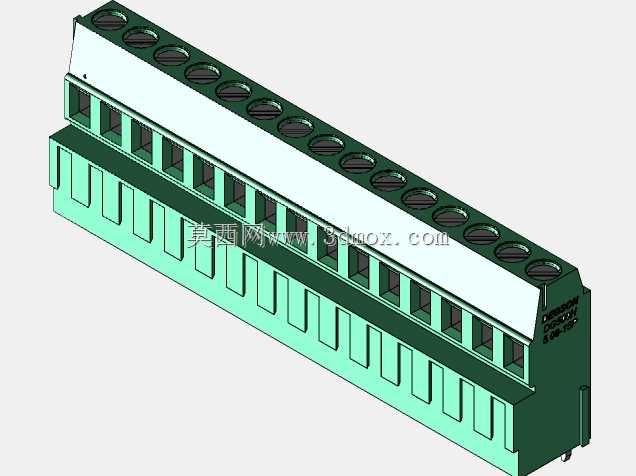

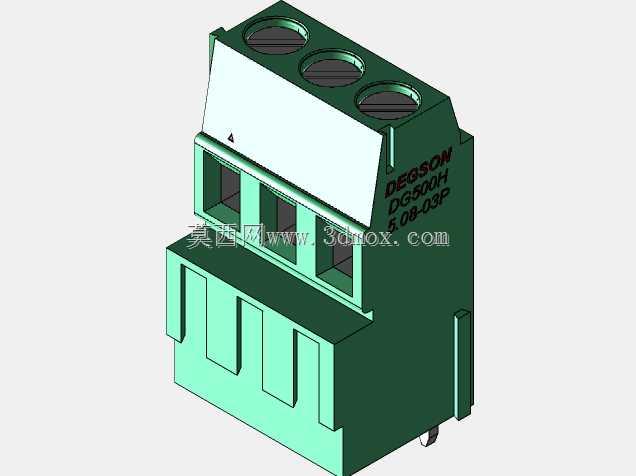

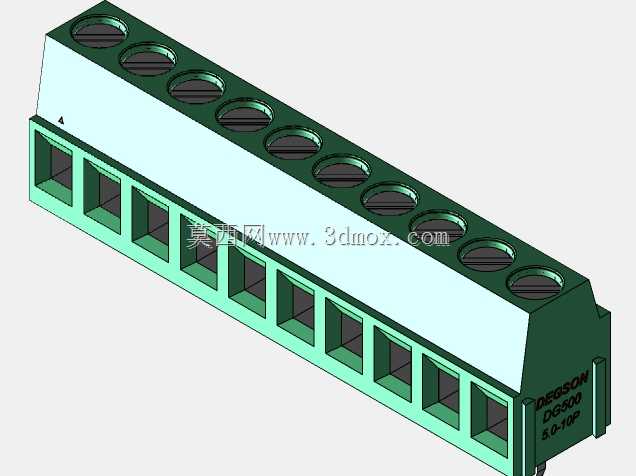

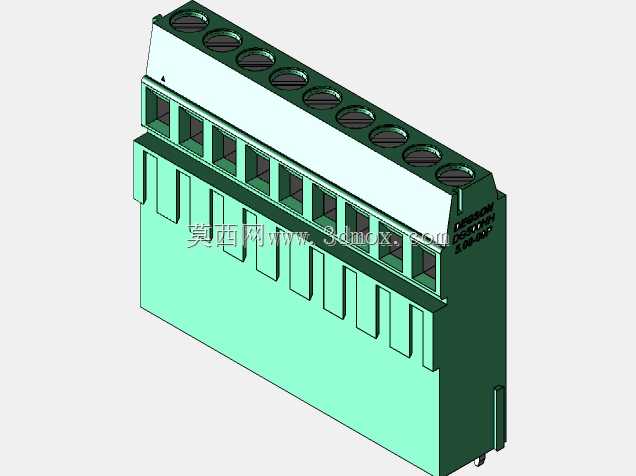

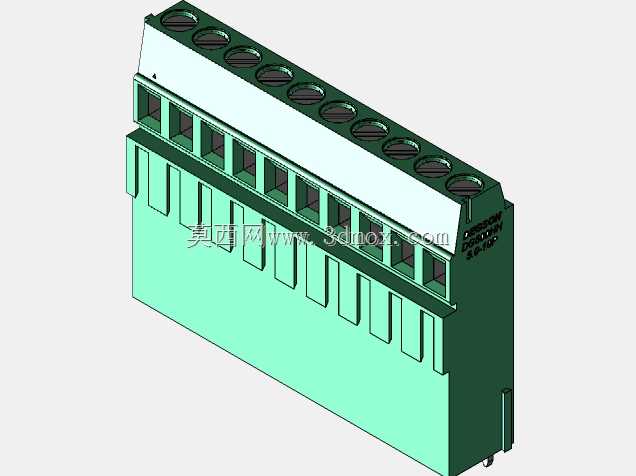

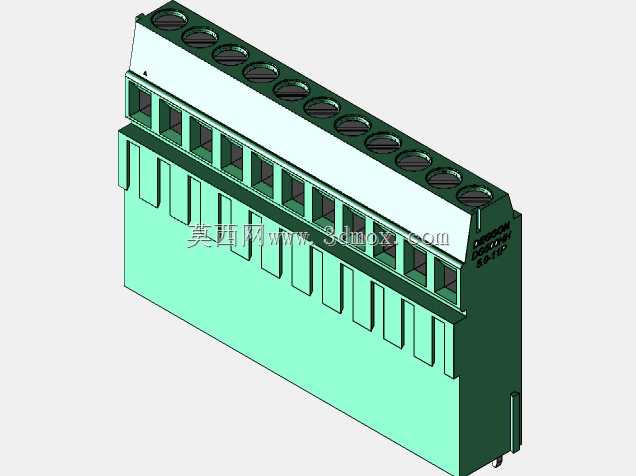

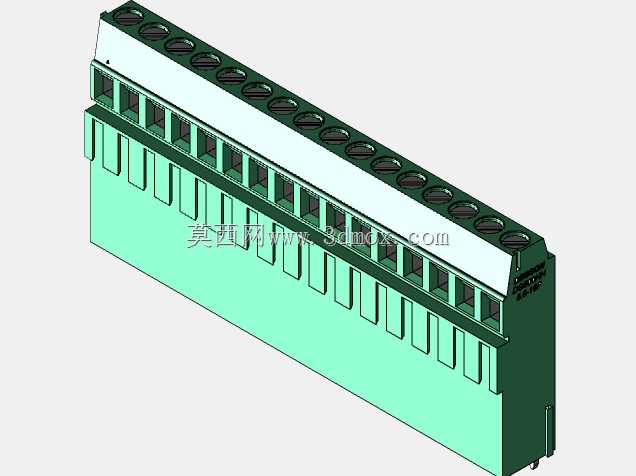

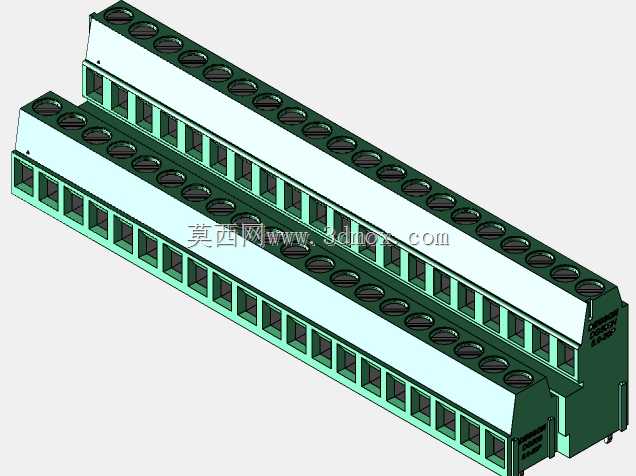

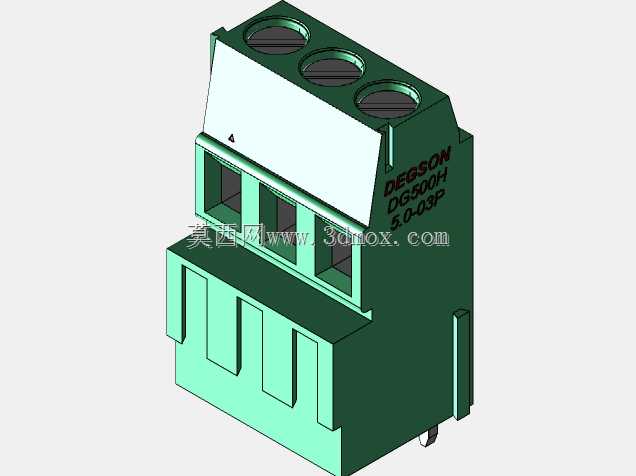

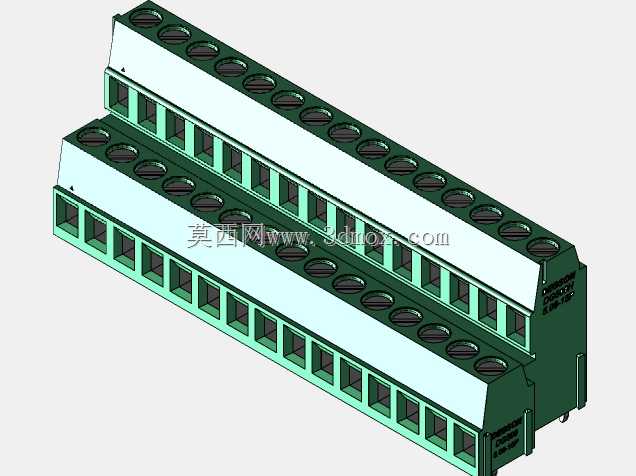

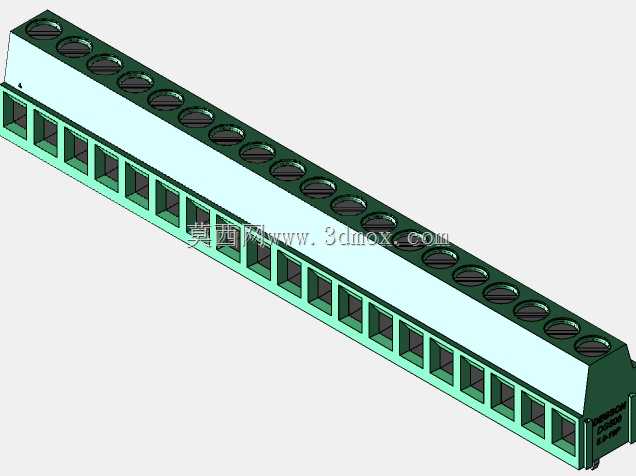

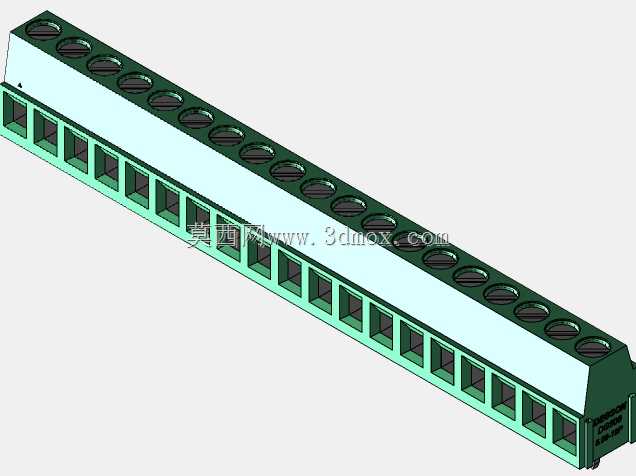

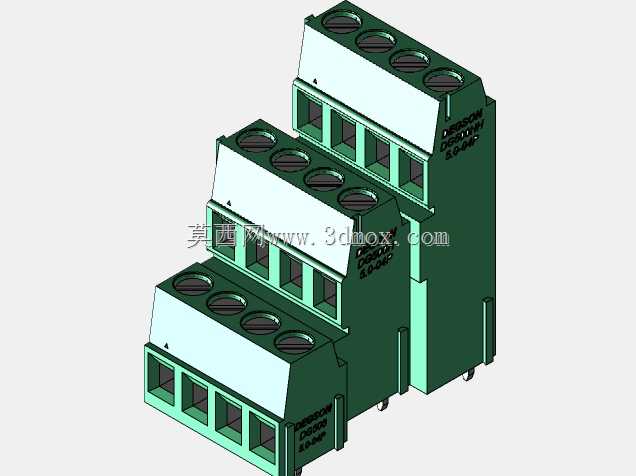

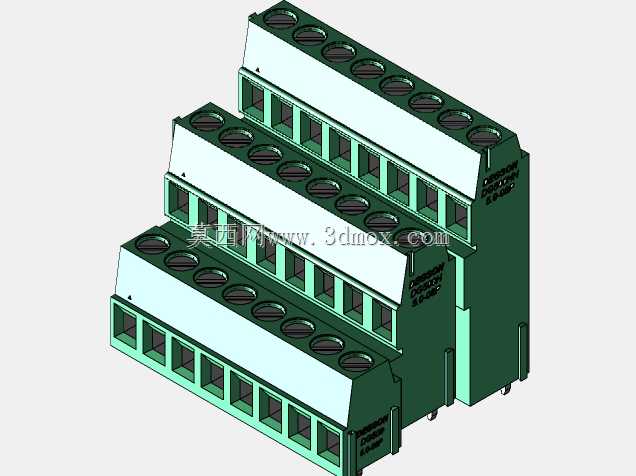

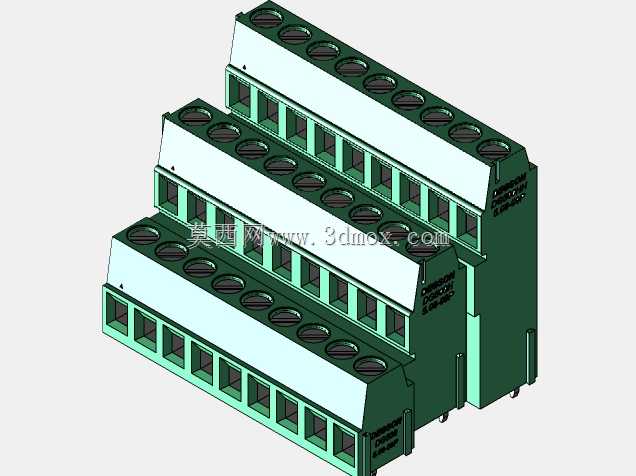

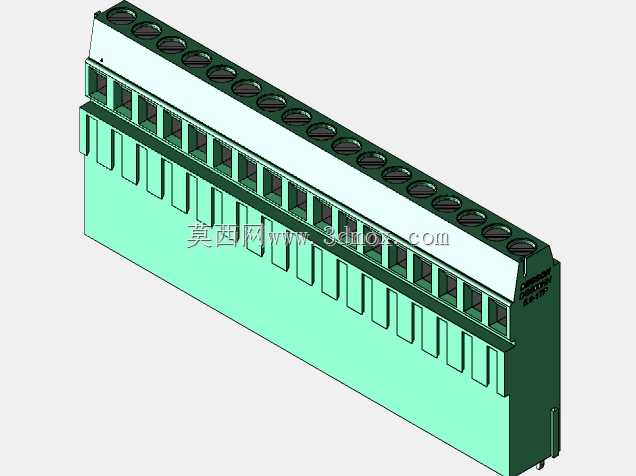

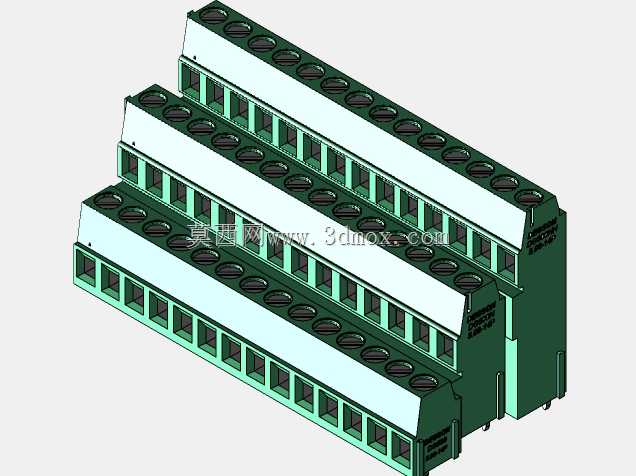

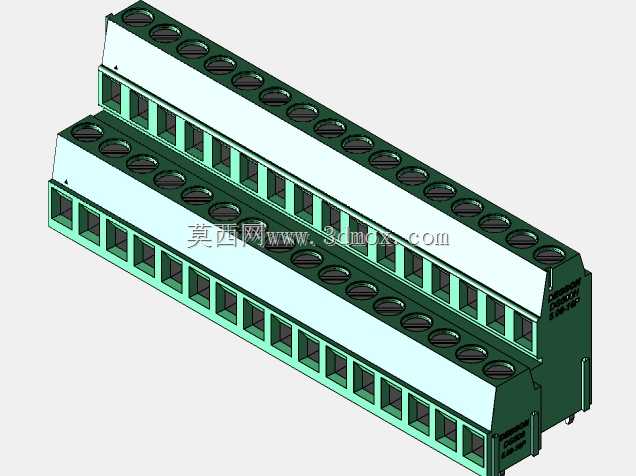

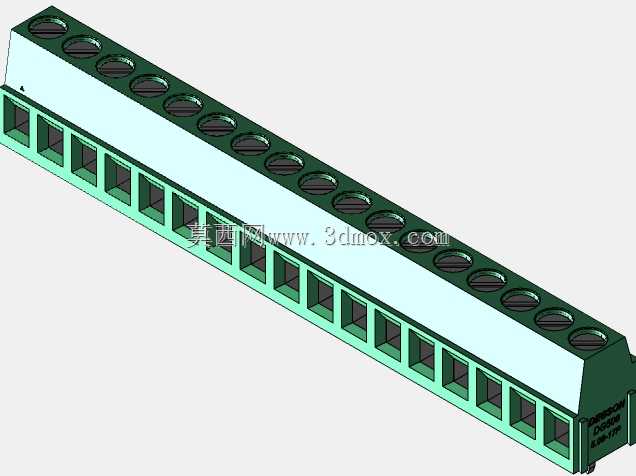

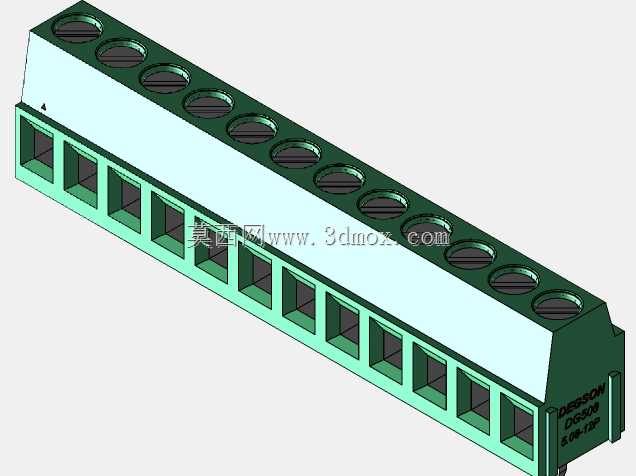

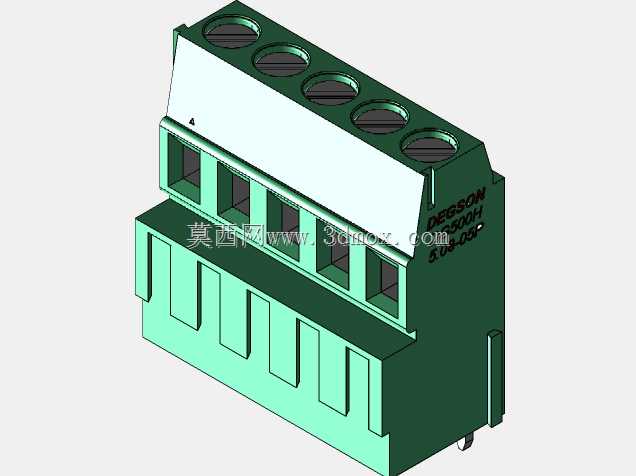

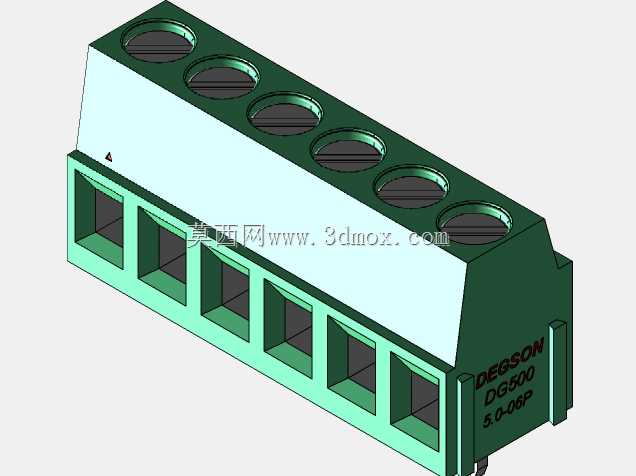

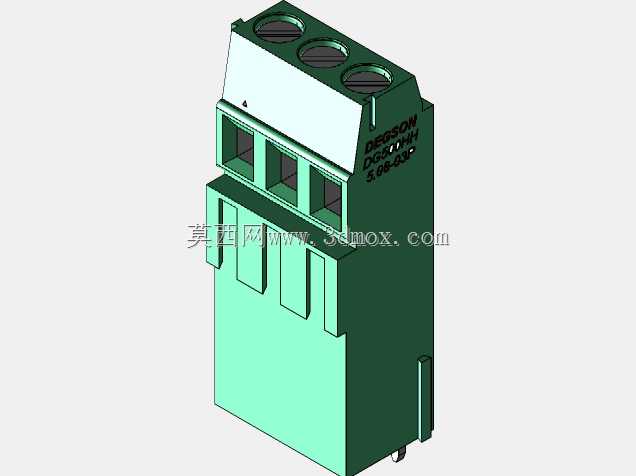

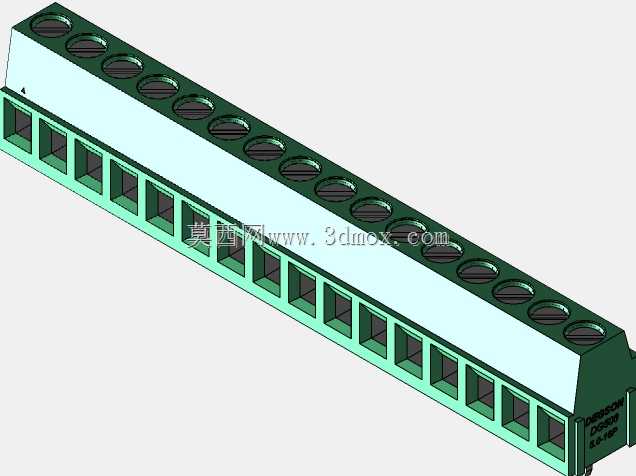

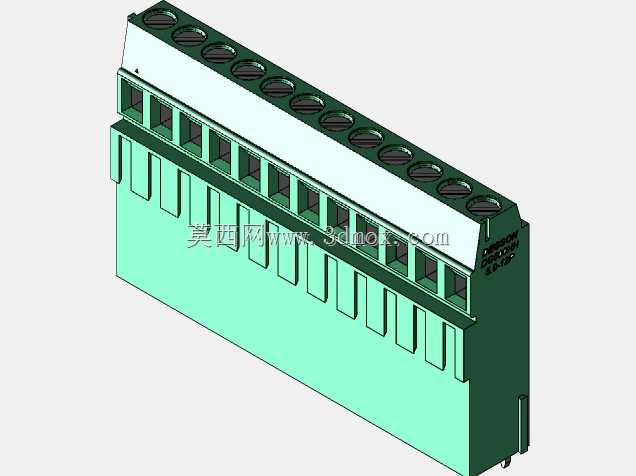

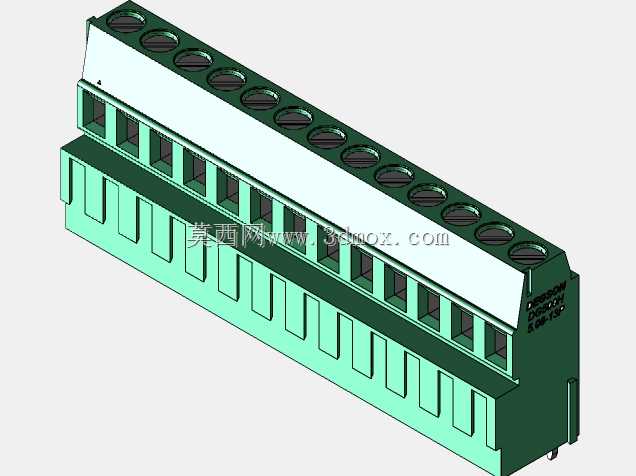

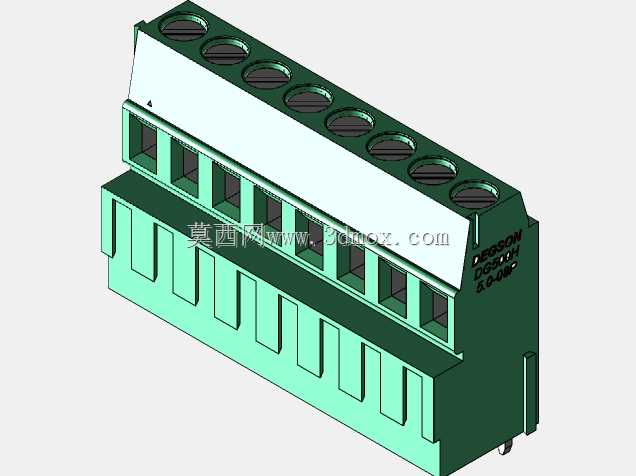

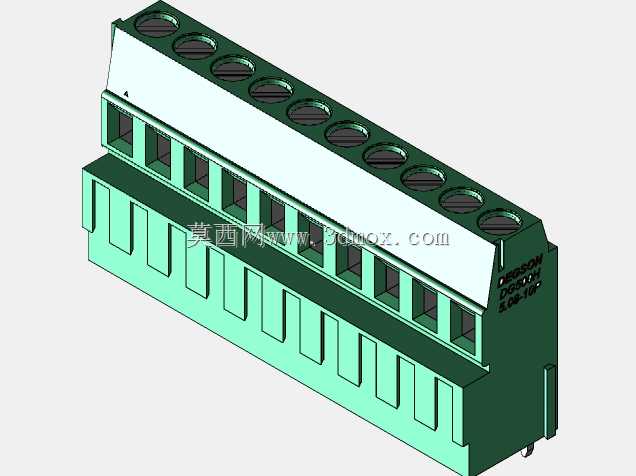

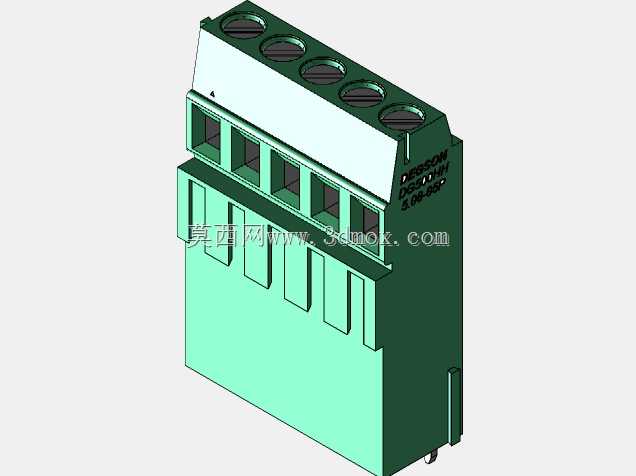

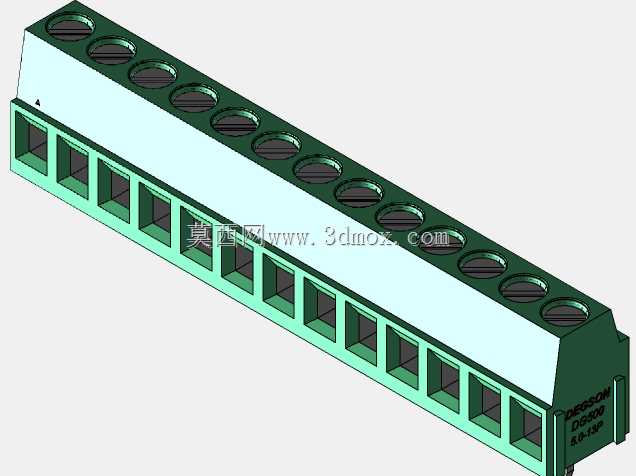

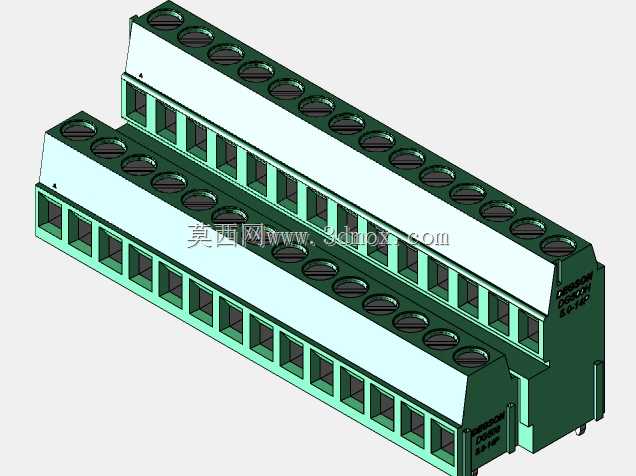

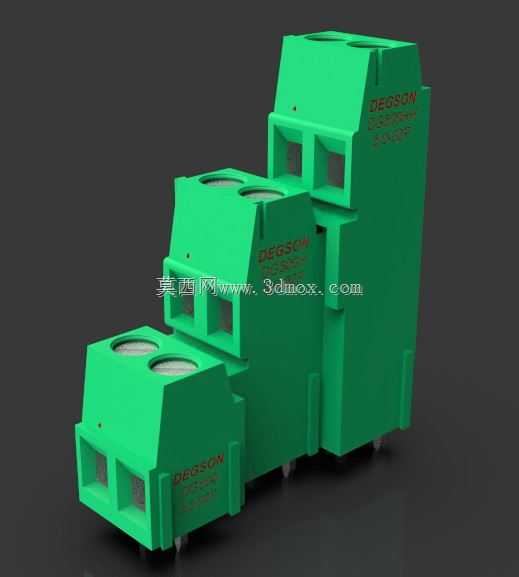

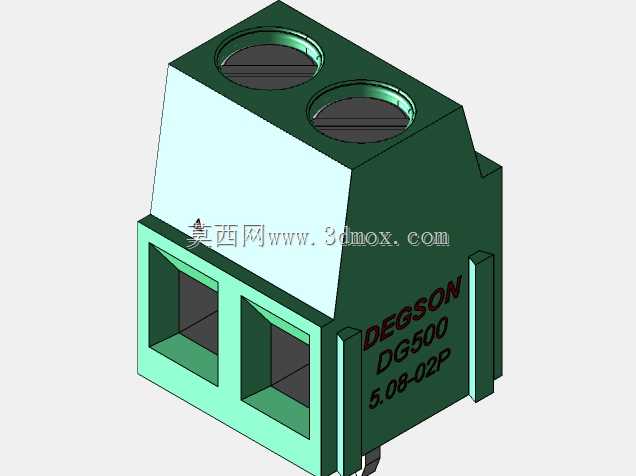

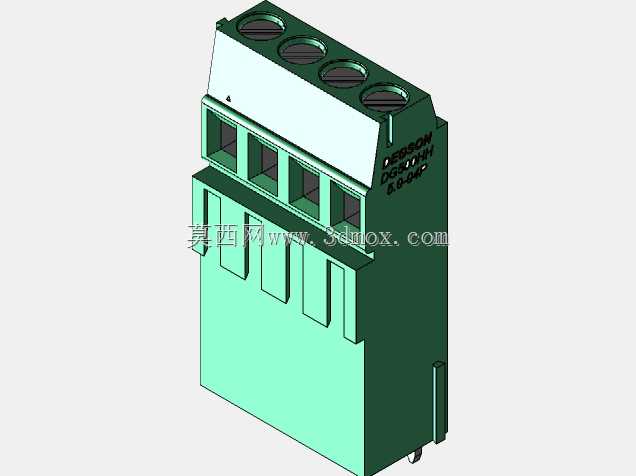

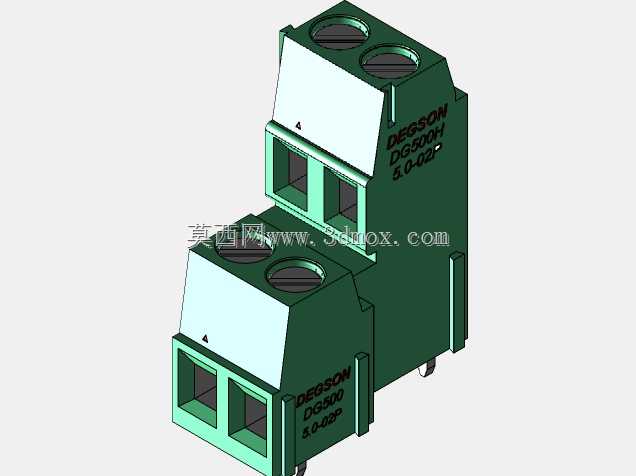

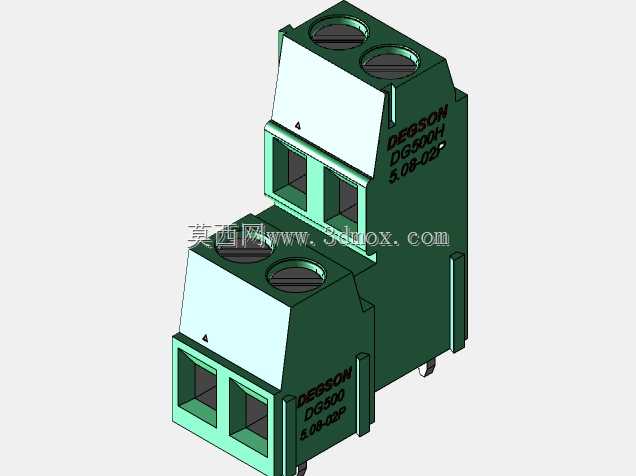

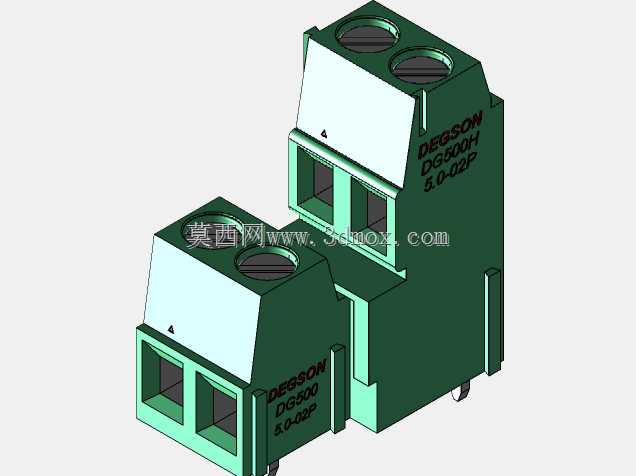

DEGSON螺钉式接线端子组件三维结构

　　在低压电气柜、工业控制设备、电源模块、自动化测试台架的布线环节里，这类螺钉压接式接线端子是实现导线可靠接续的核心基础元件，日常选型时经常会遇到不同针数、不同间距的适配需求，这套参数化的端子结构能覆盖绝大多数板载接线的场景需求。从实际使用场景来看，这类端子主要焊接在PCB板边缘，用来实现板载电路与外部线束的稳固连接，相比插拔式端子，螺钉压接的结构抗振动性能更强，在存在持续机械振动的工业设备、户外电力终端里，能避免导线松脱导致的电路断路、接触电阻过大发热等问题，适配的导线覆盖常规控制柜内的二次回路接线规格，不管是多股软线还是单股硬线，剥线后插入接线孔拧动顶部螺钉就能完成压接，现场接线不需要额外的冷压端子，能大幅提升现场布线的作业效率。

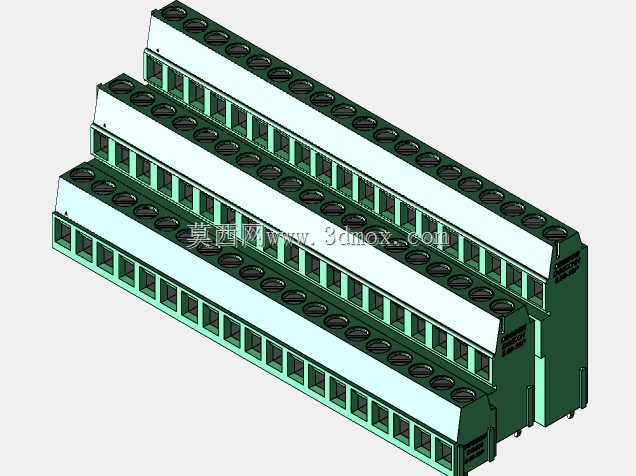

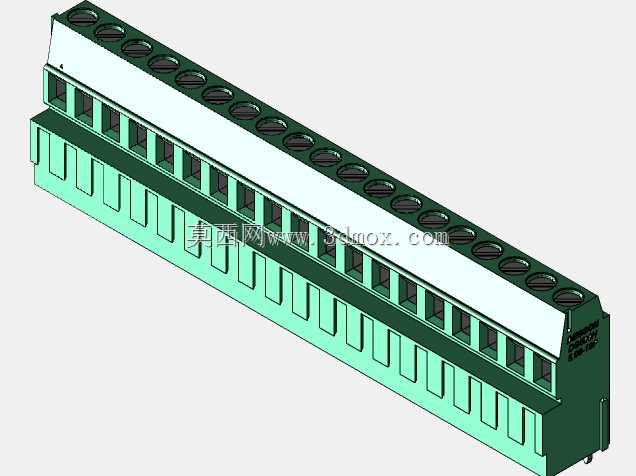

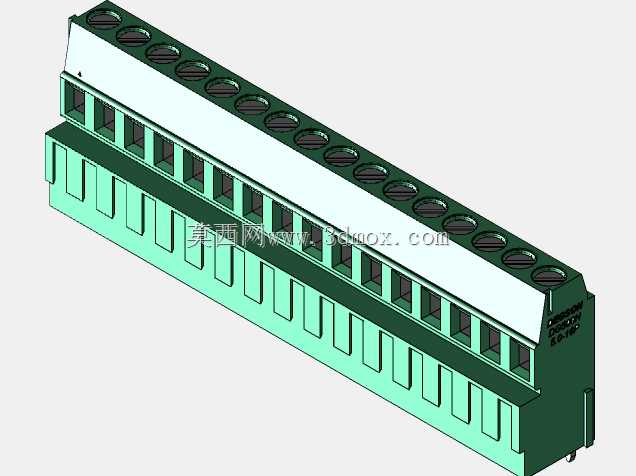

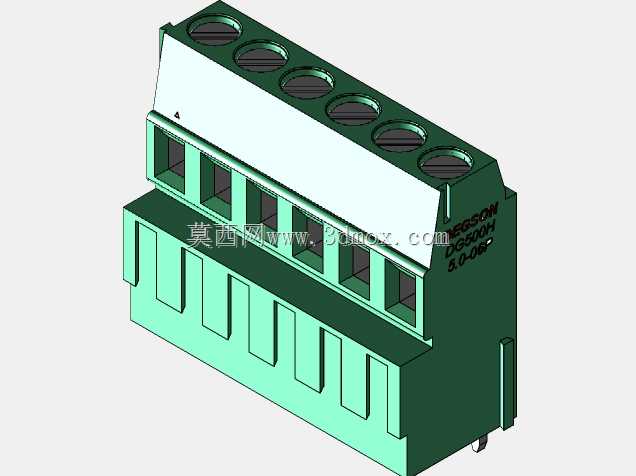

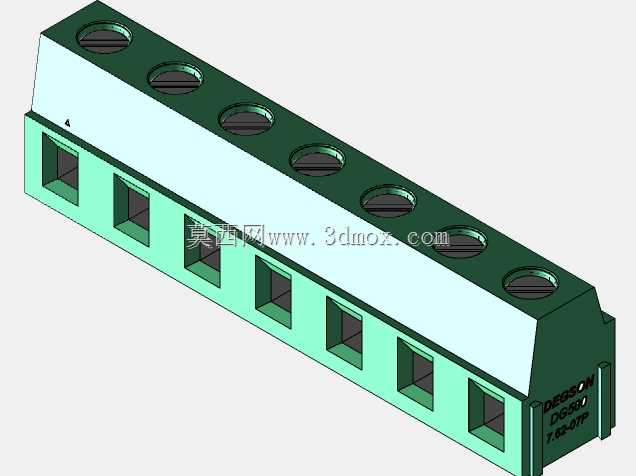

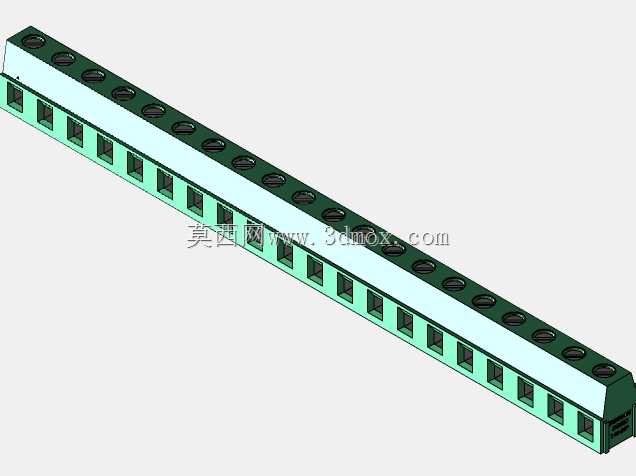

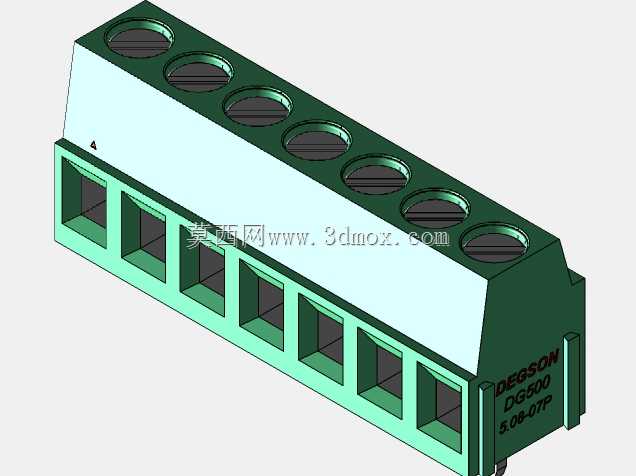

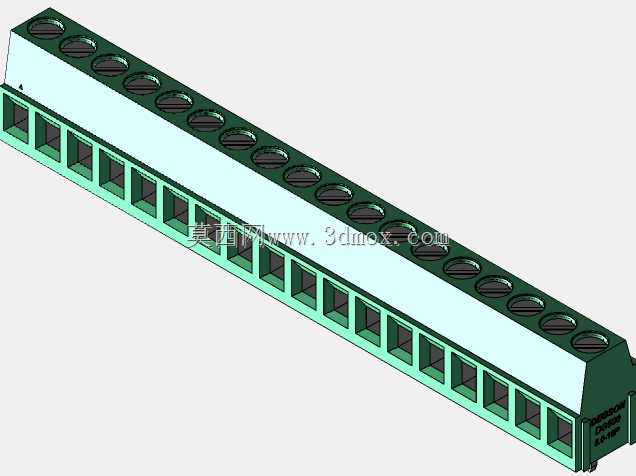

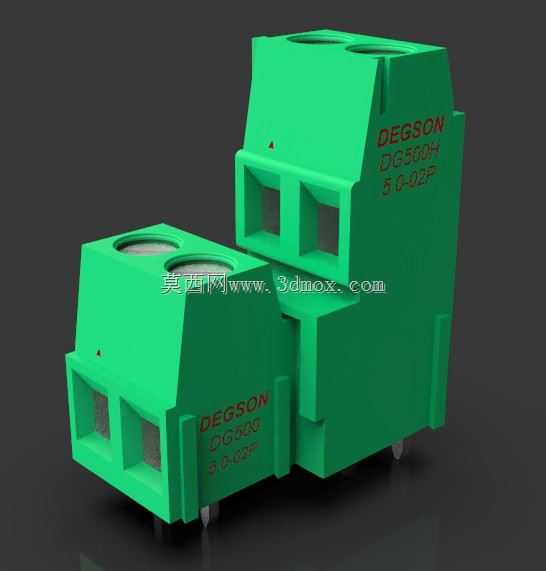

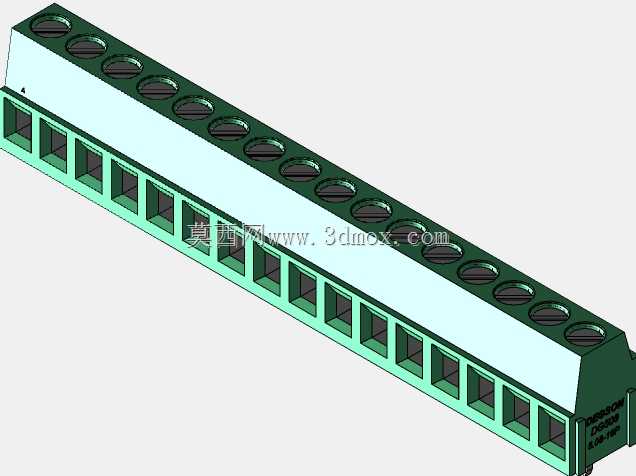

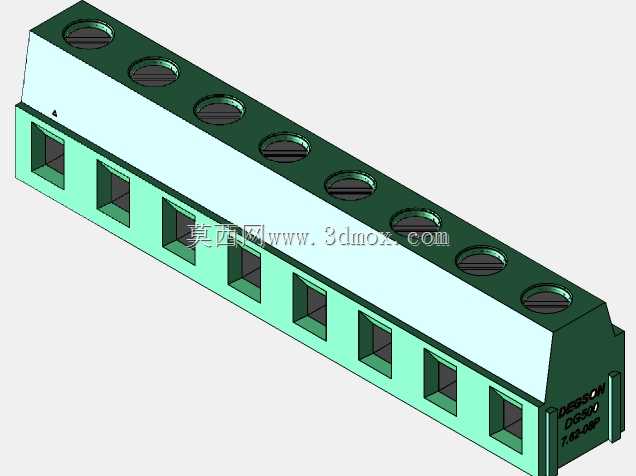

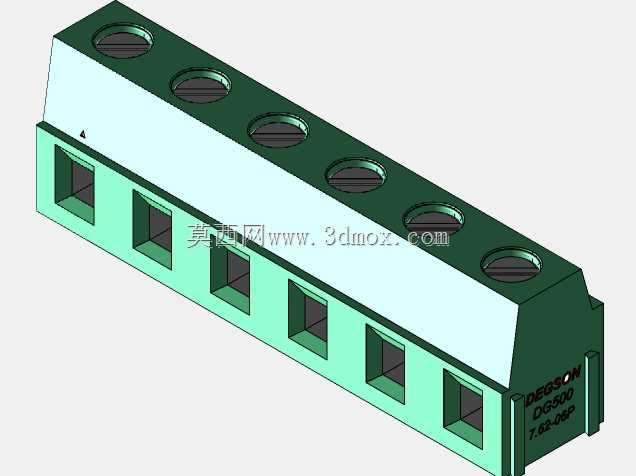

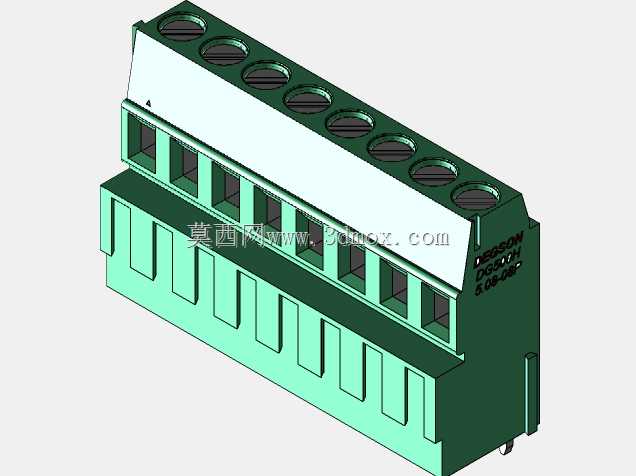

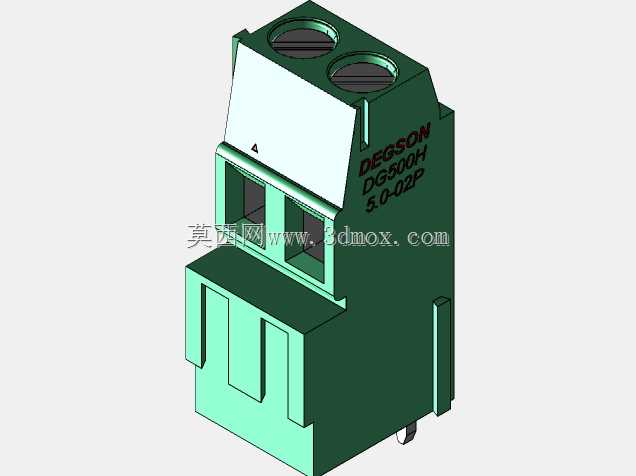

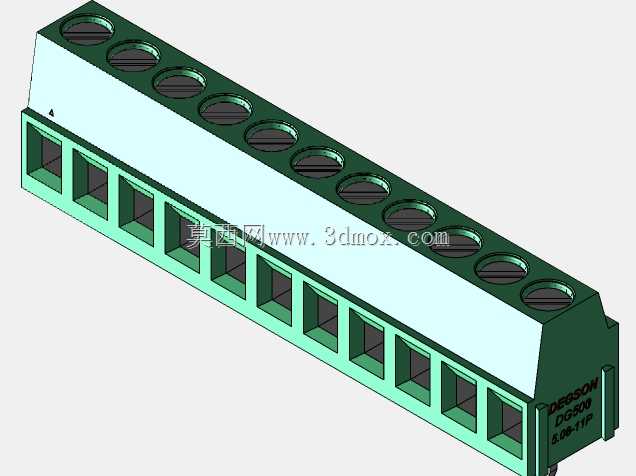

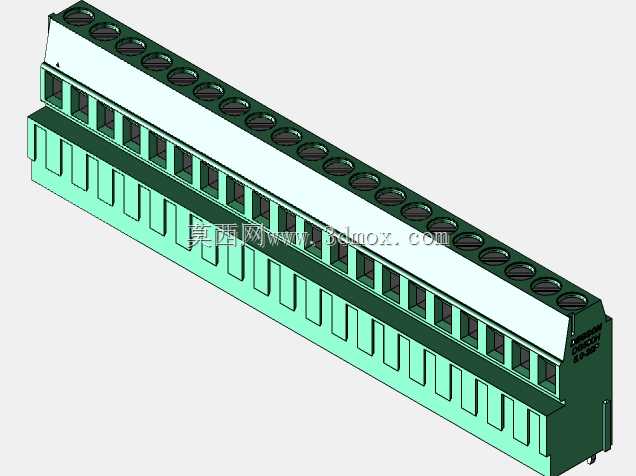

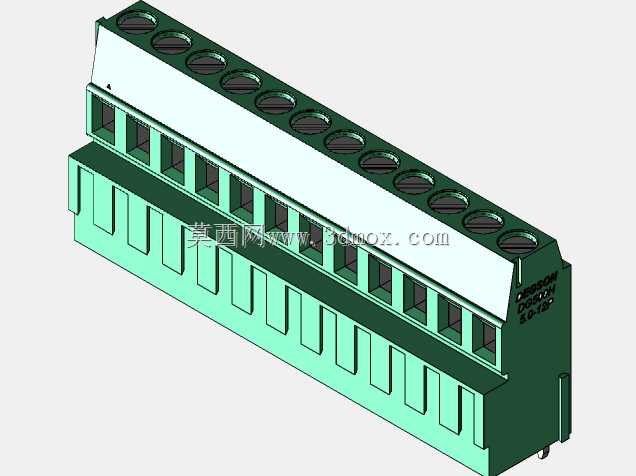

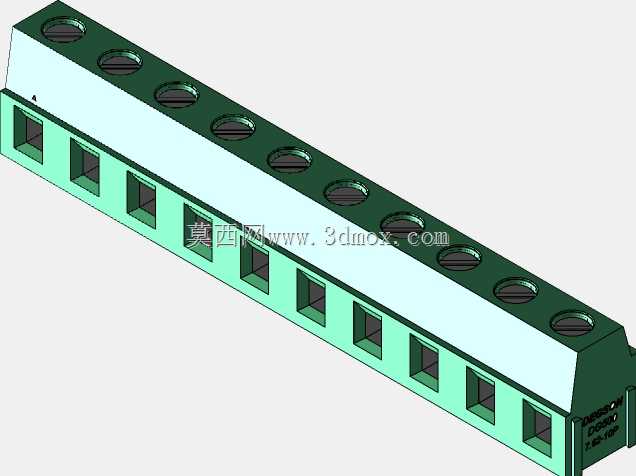

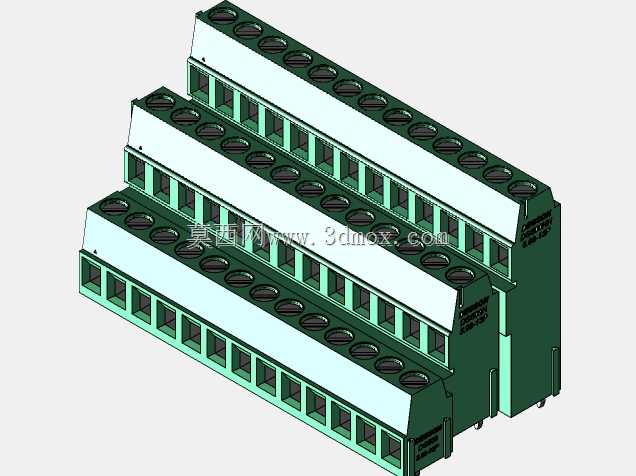

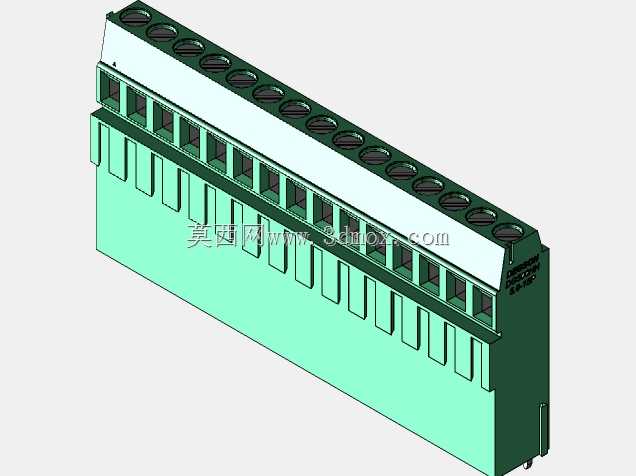

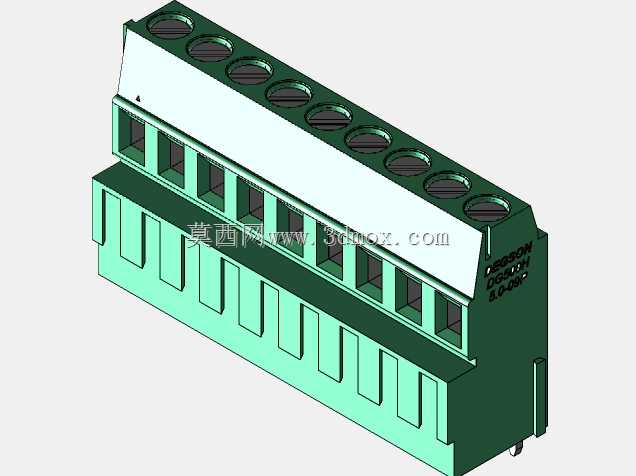

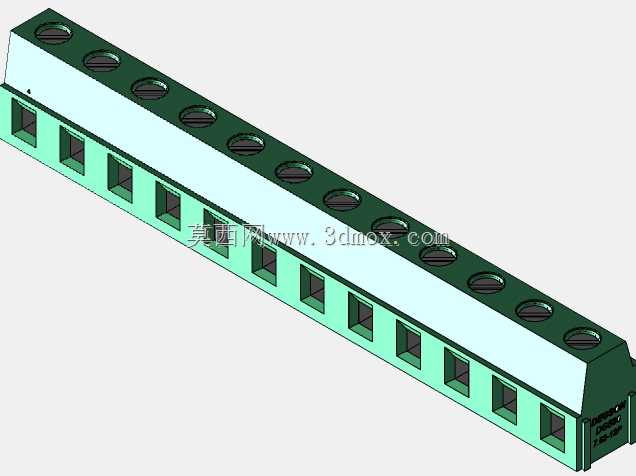

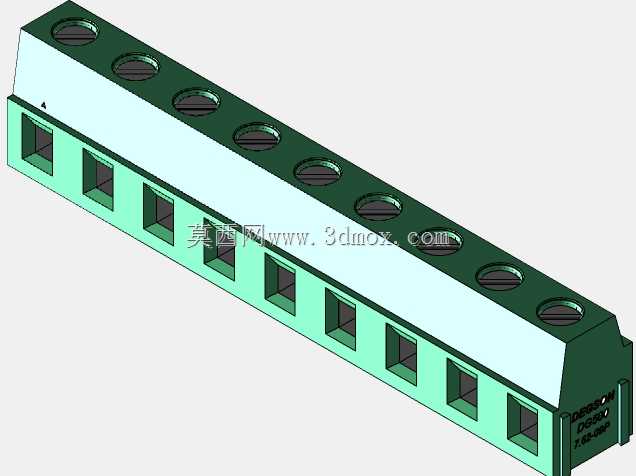

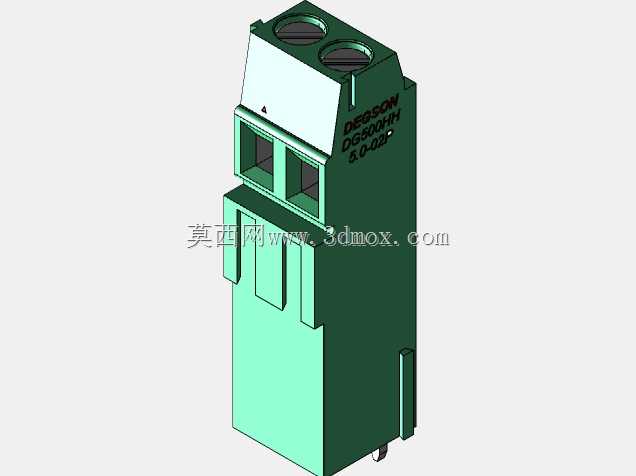

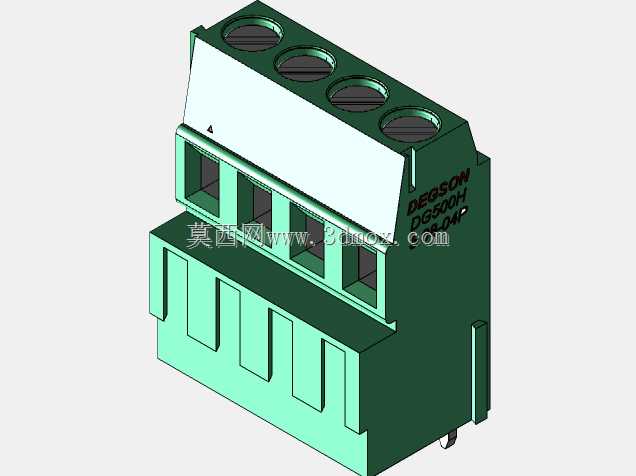

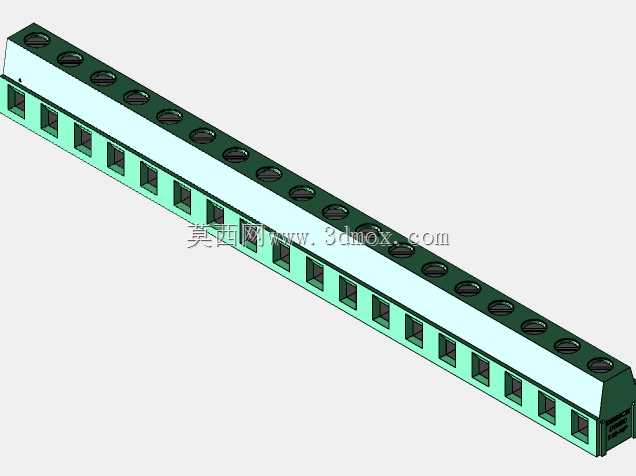

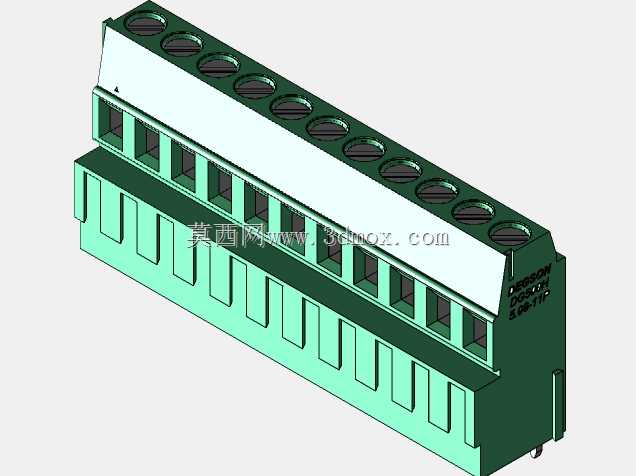

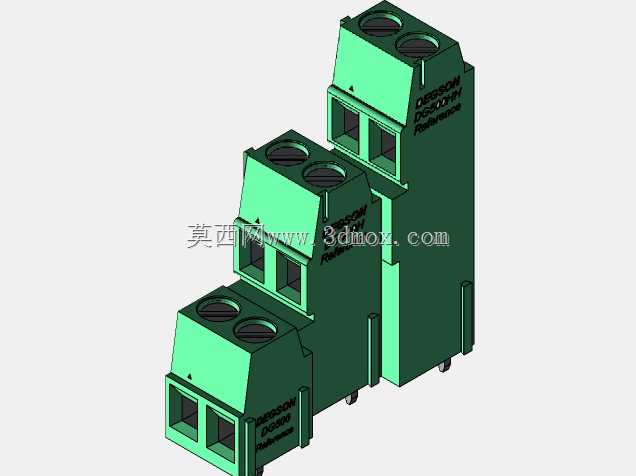

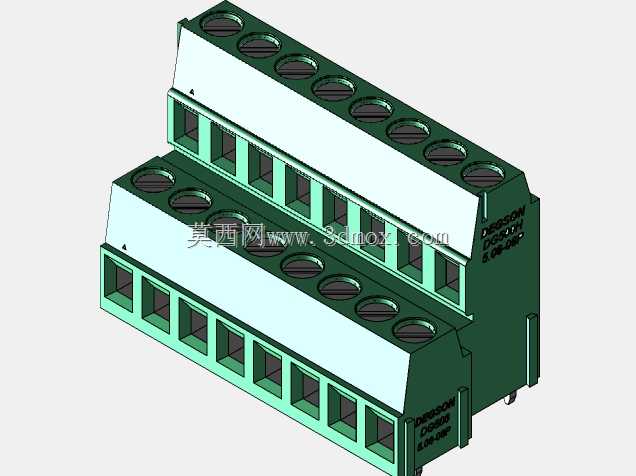

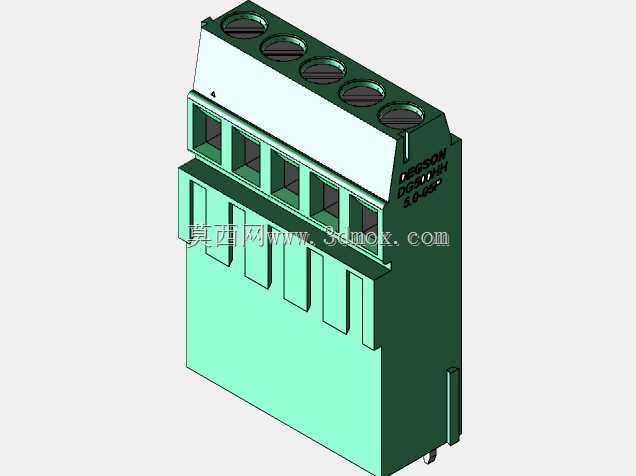

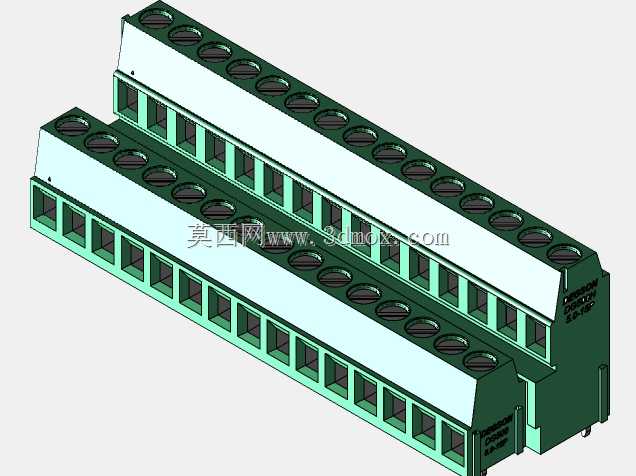

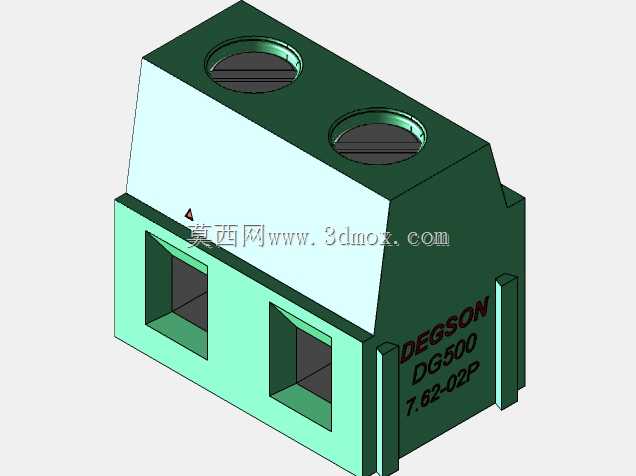

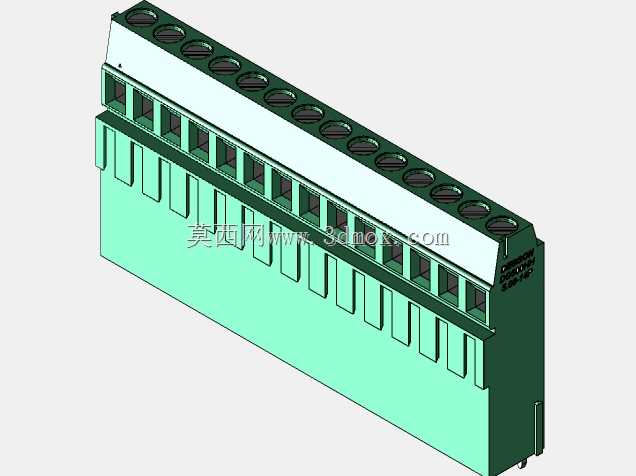

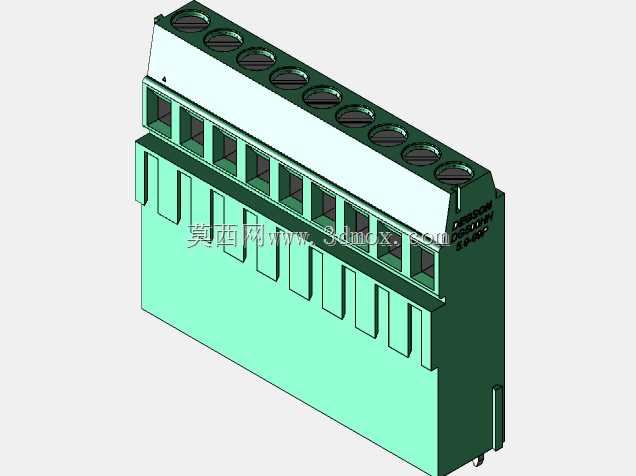

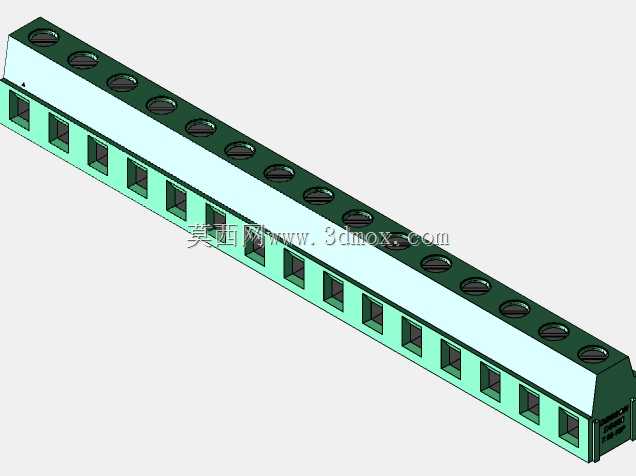

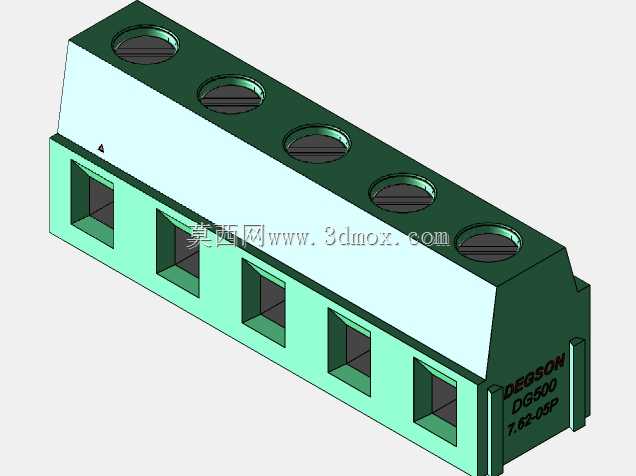

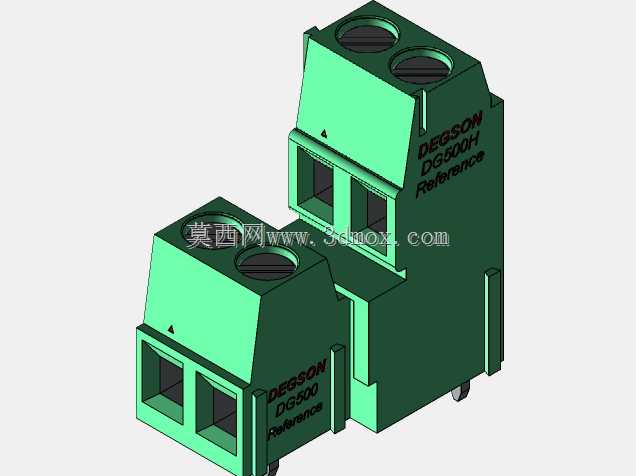

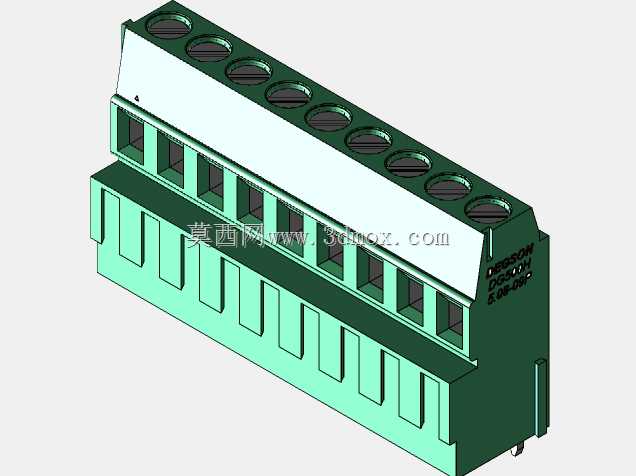

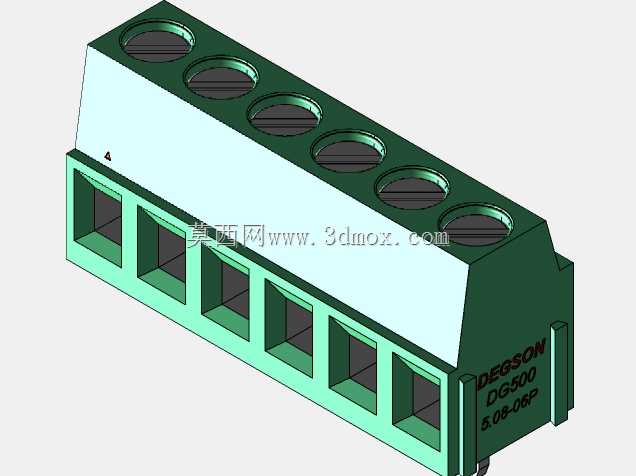

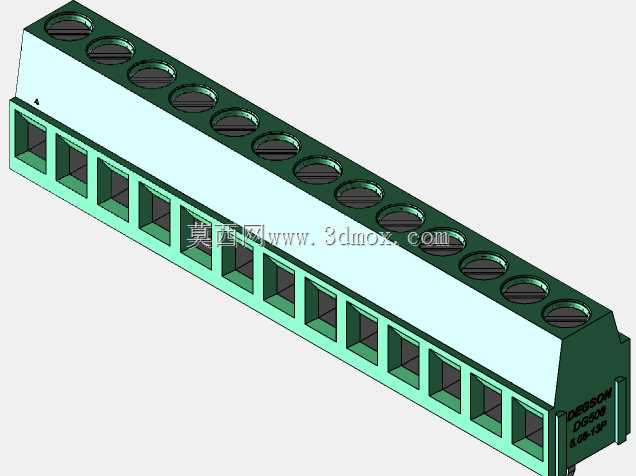

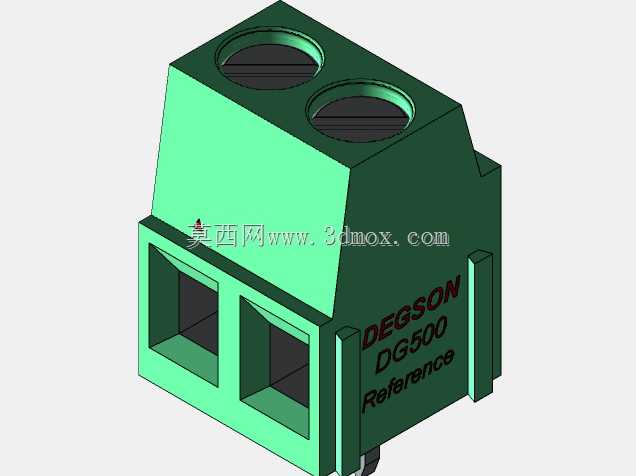

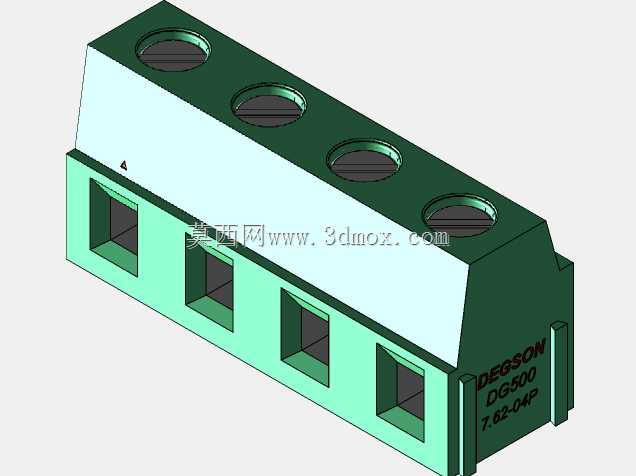

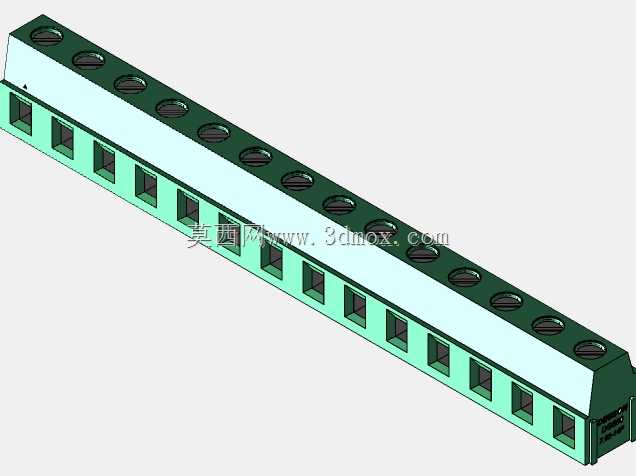

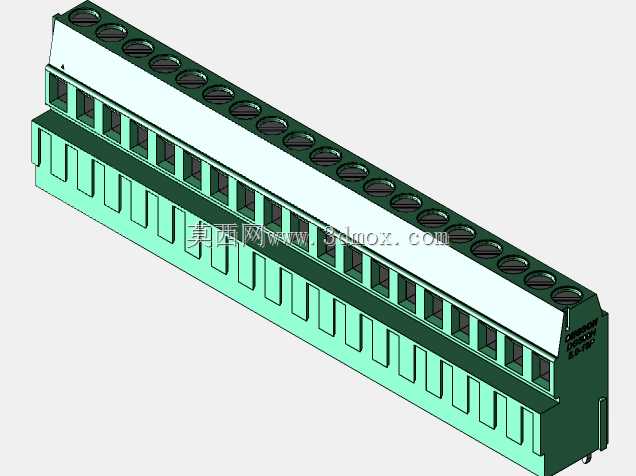

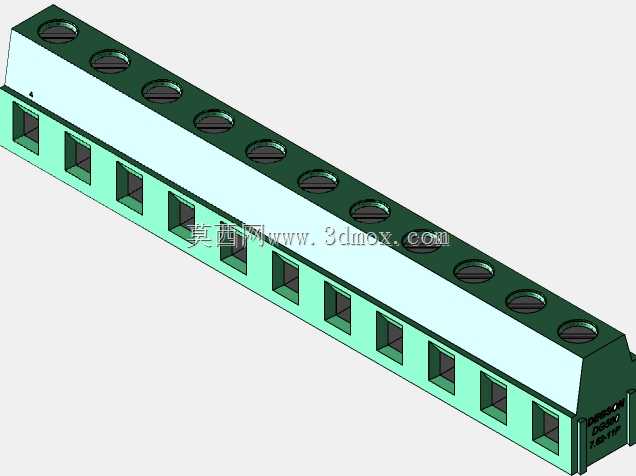

　　从结构设计逻辑来看，这套端子采用了模块化的参数化建模思路，主体基座采用阻燃PA材质的绿色绝缘壳体，壳体上的隔筋将每个接线位完全隔离，避免相邻接线位之间的飞弧、短路风险，底部的定位柱与PCB上的安装孔对应，焊接前可以先将端子插装在PCB上完成预定位，过波峰焊时不会出现偏移，焊针的长度与直径适配常规1.6mm板厚的PCB通孔设计，焊盘尺寸匹配行业通用的焊接工艺要求，不需要额外调整钢网开口就能完成量产焊接。不同间距的型号对应不同的耐压等级，5.0mm与5.08mm间距是工控板卡最常用的规格，适合300V及以下的控制回路接线，7.62mm间距的型号爬电距离更大，能适配更高电压等级的电源回路接线，针数覆盖2位到60位的全系列规格，选型时可以根据实际需要的接线位数直接调用对应配置，不需要重复建模。

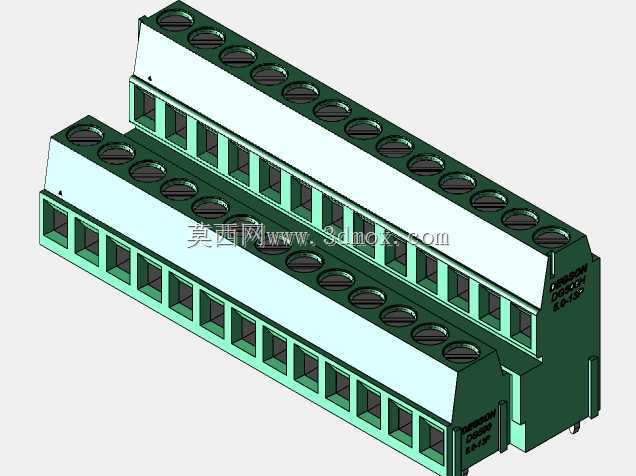

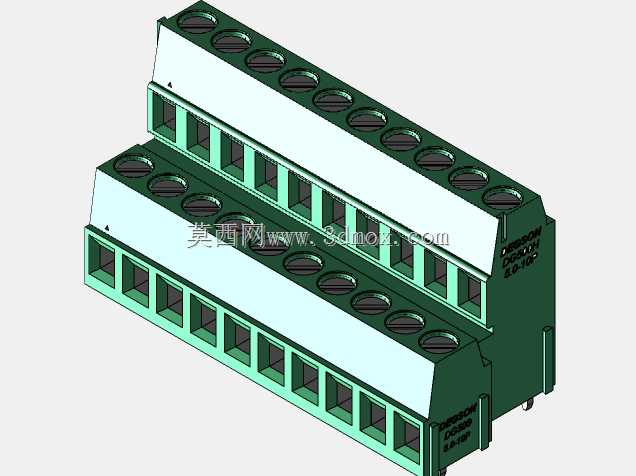

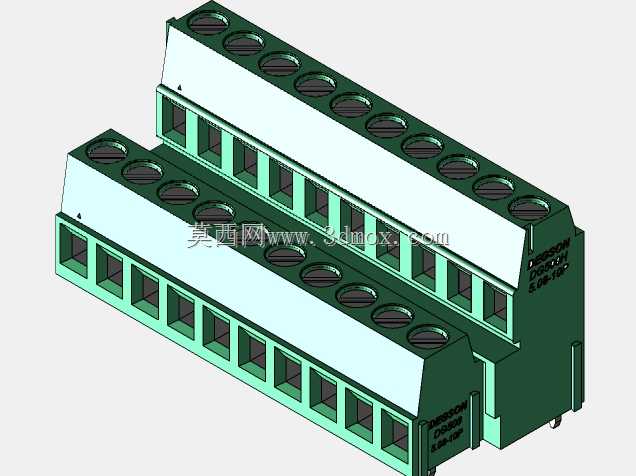

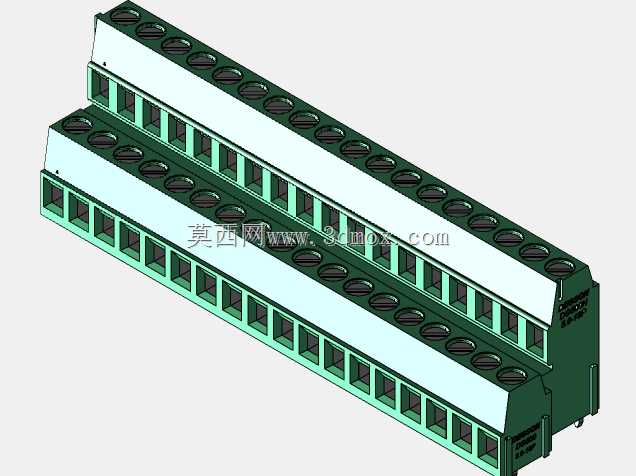

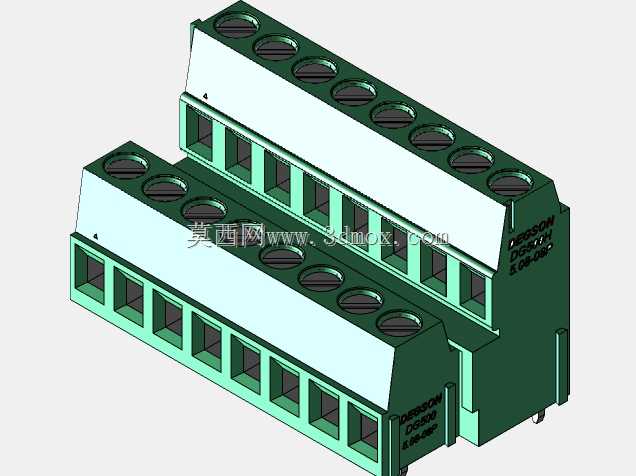

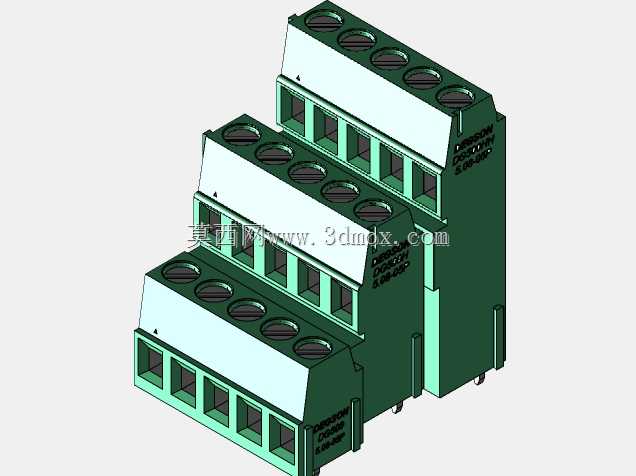

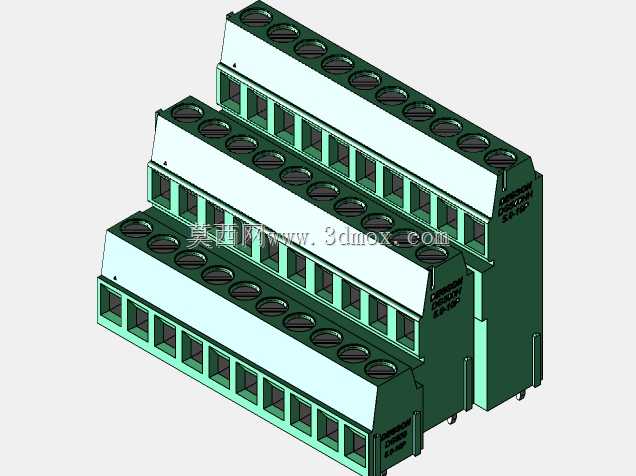

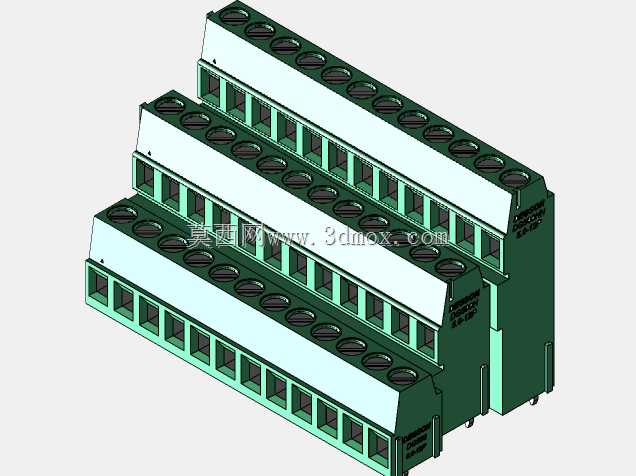

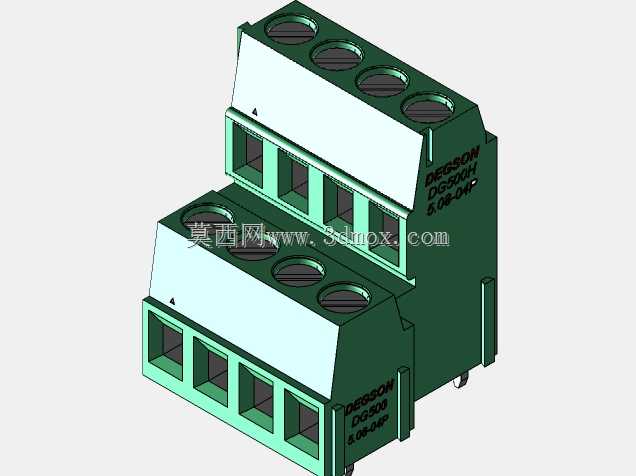

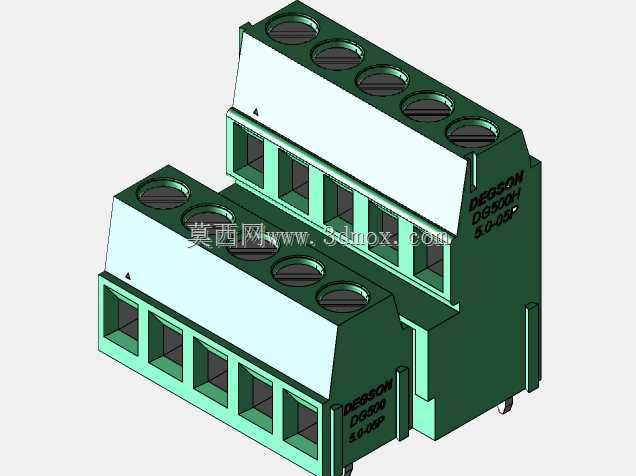

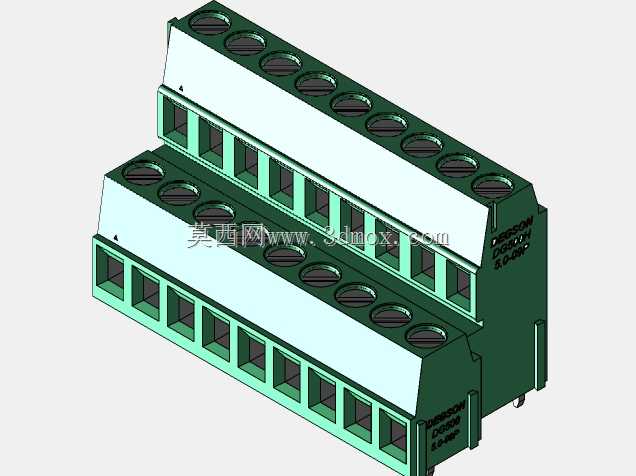

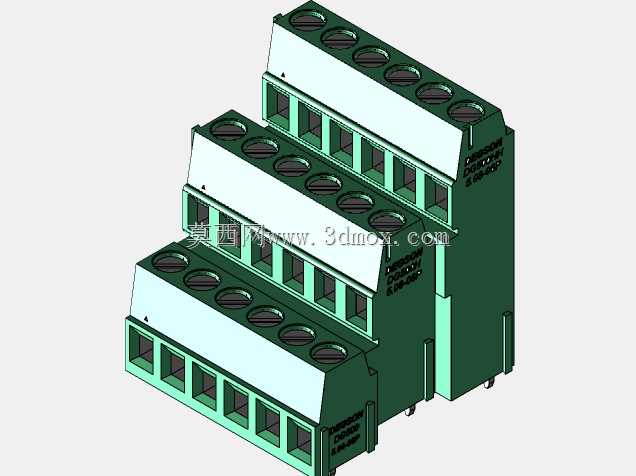

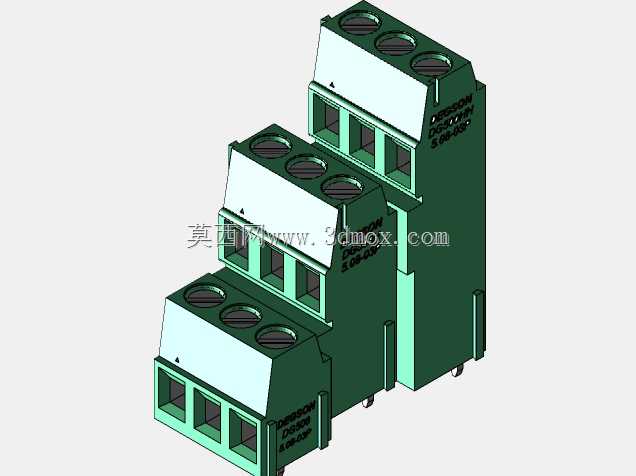

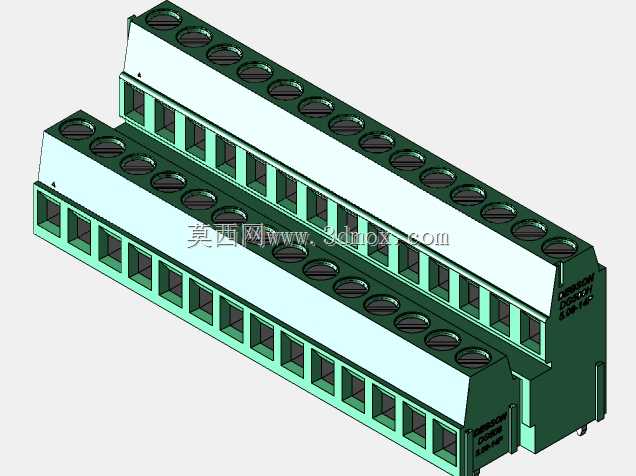

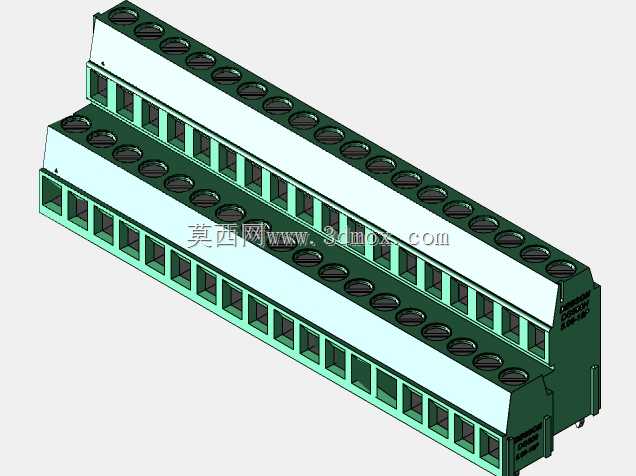

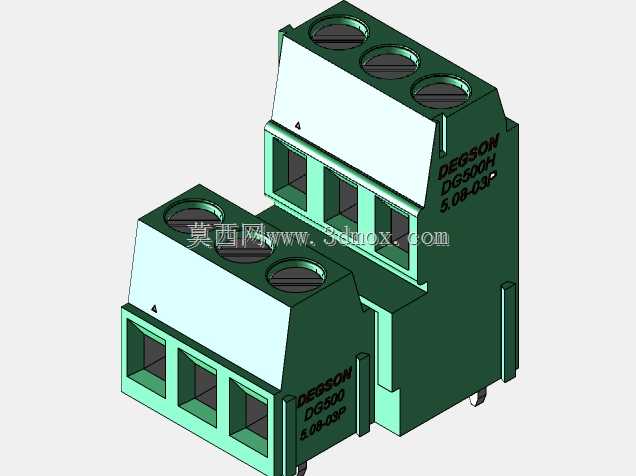

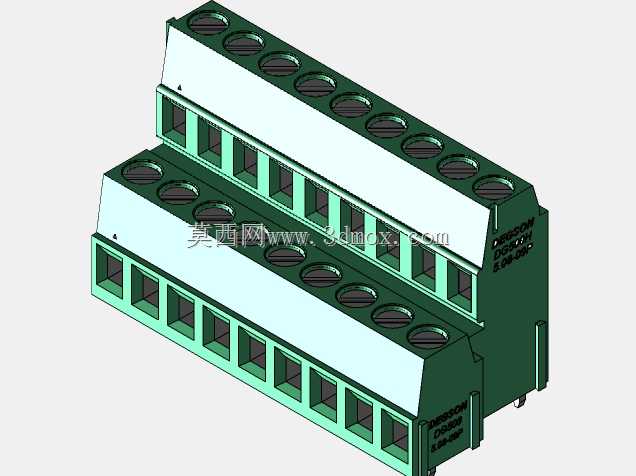

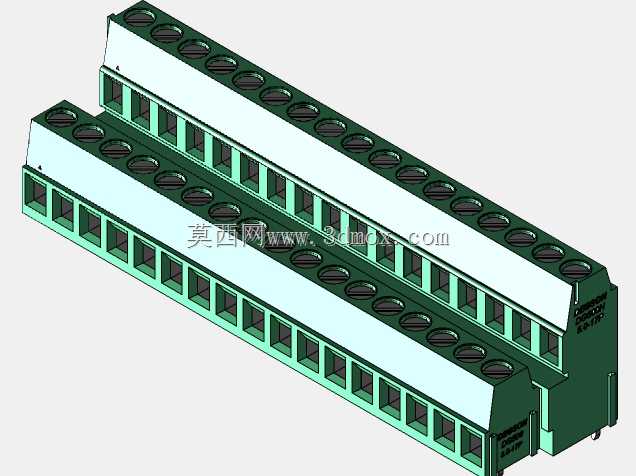

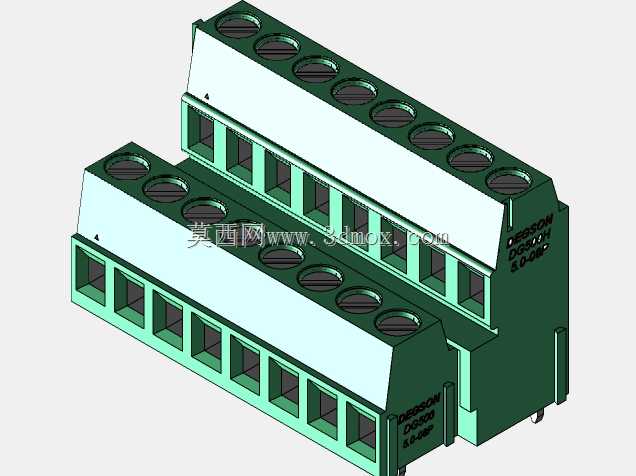

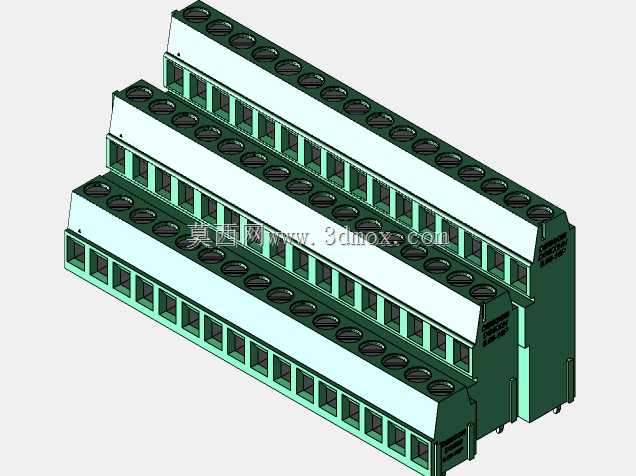

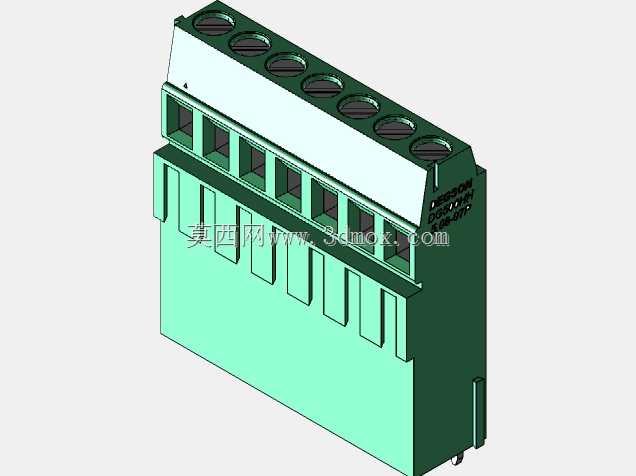

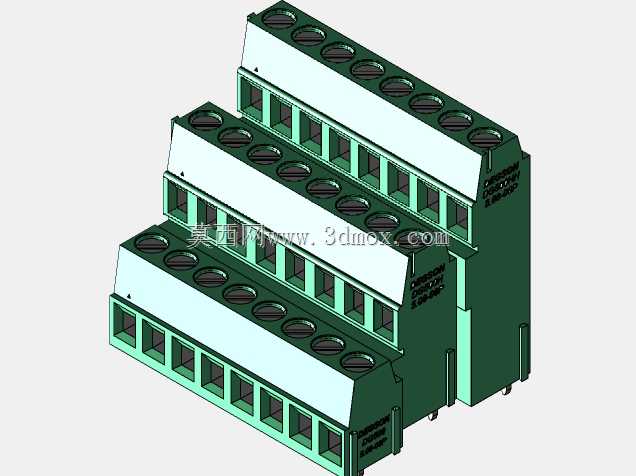

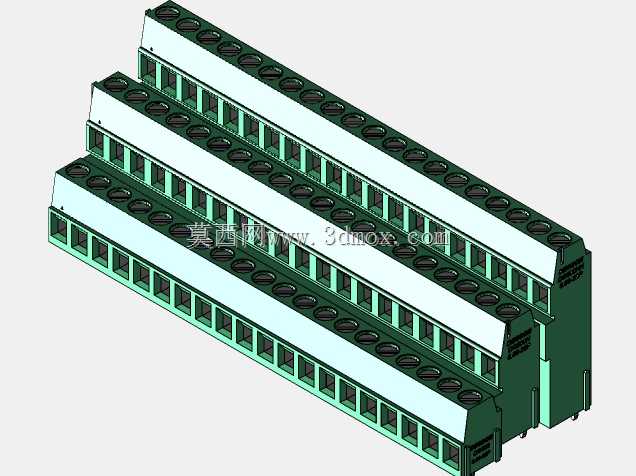

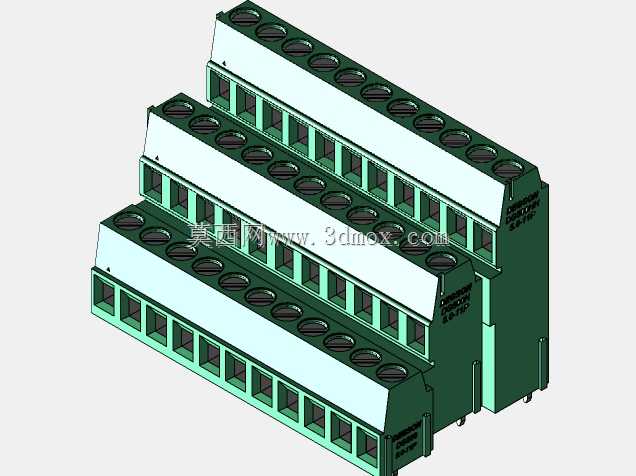

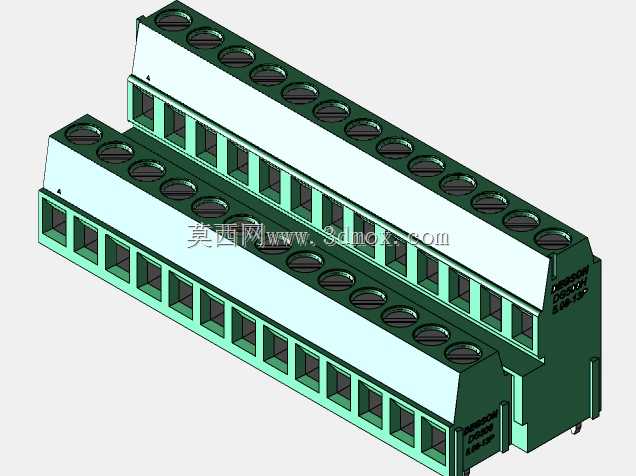

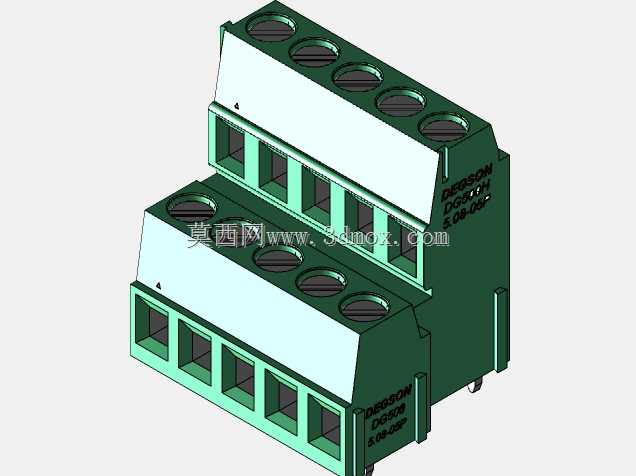

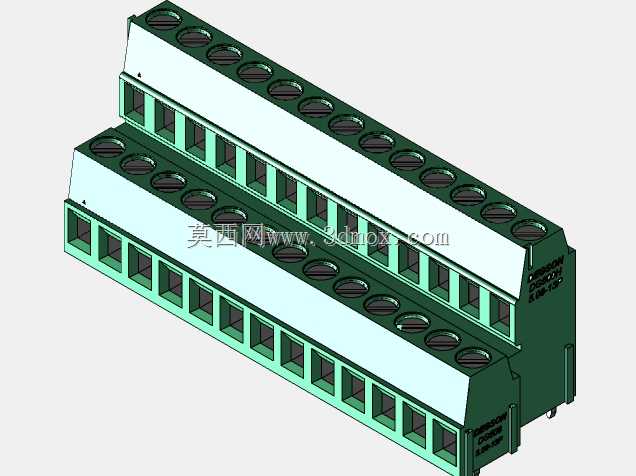

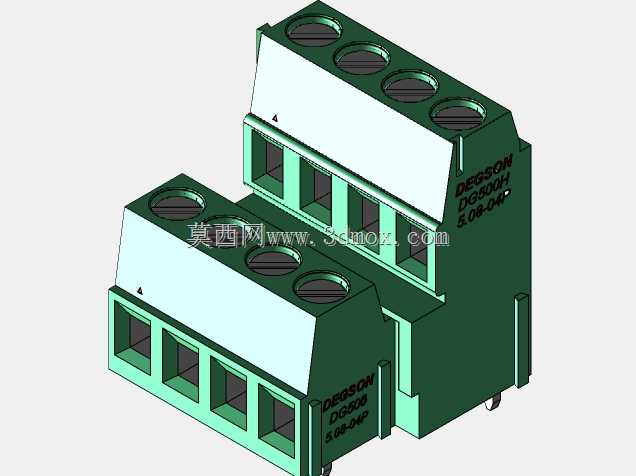

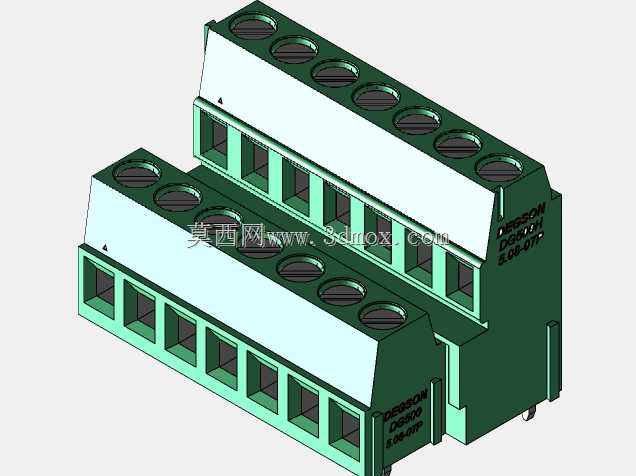

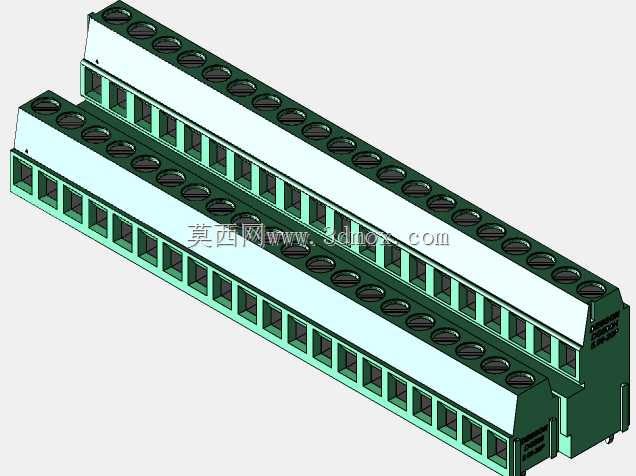

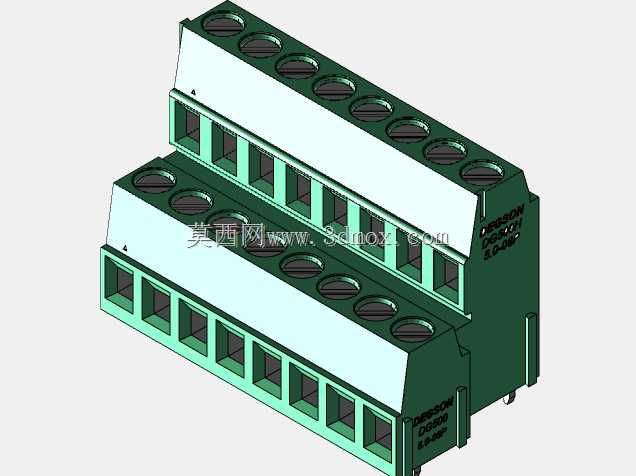

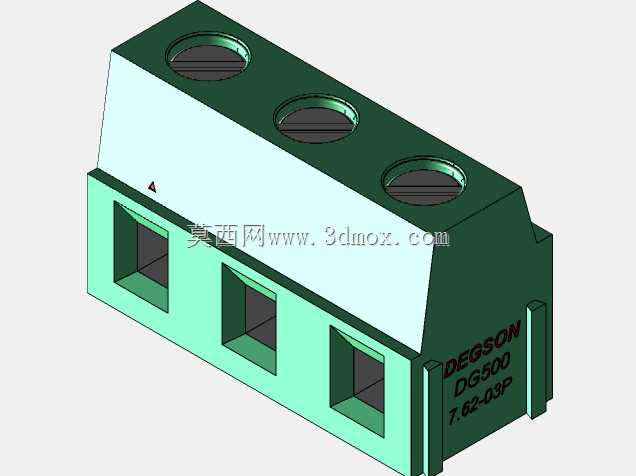

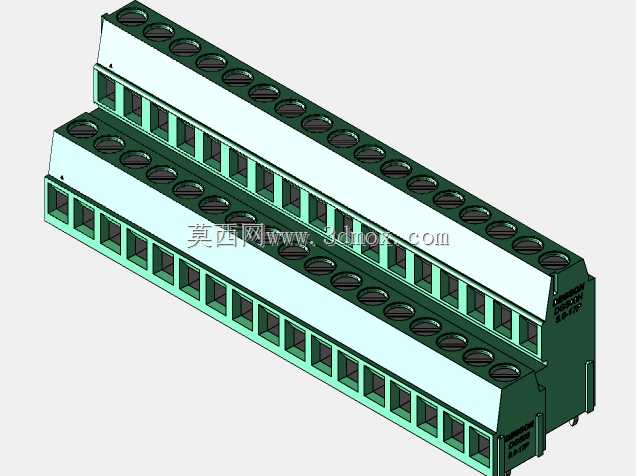

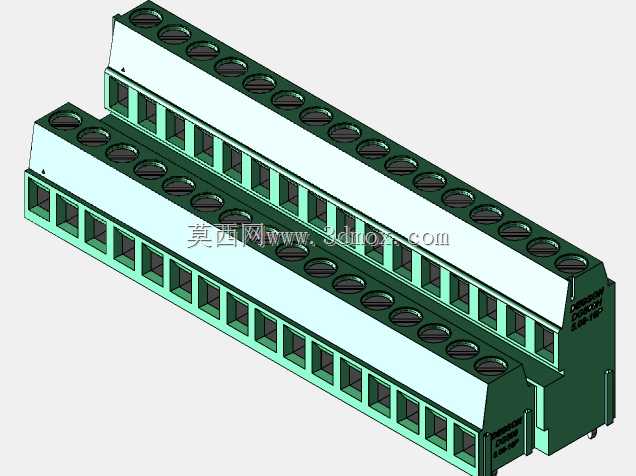

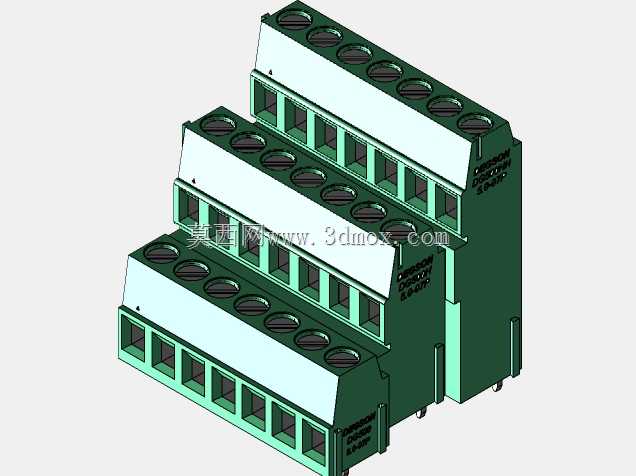

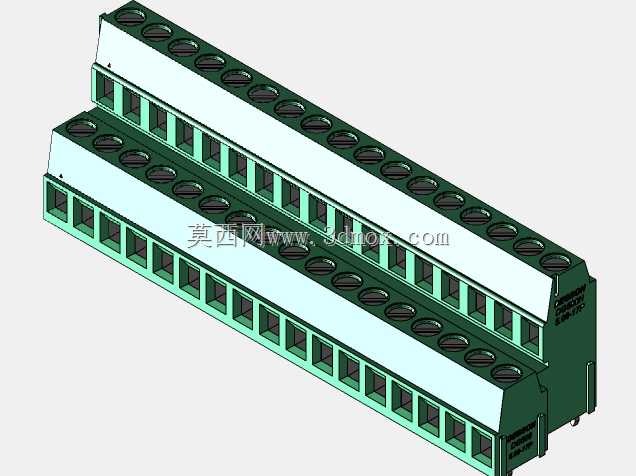

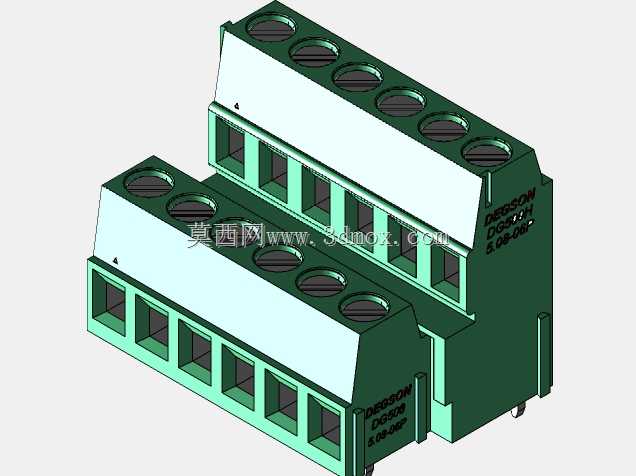

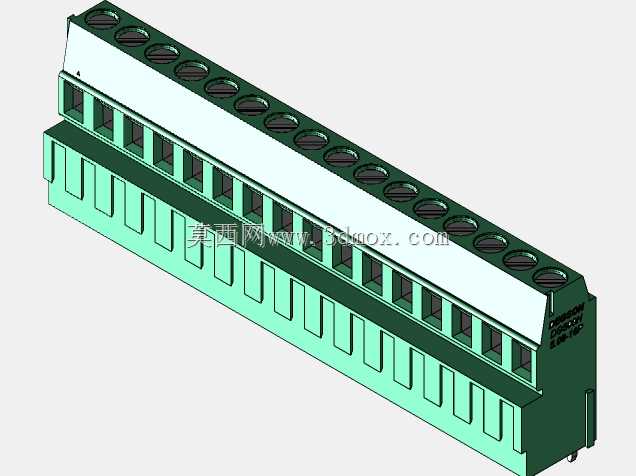

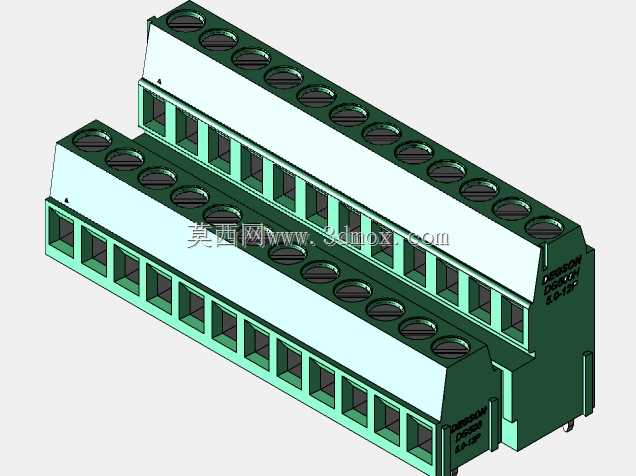

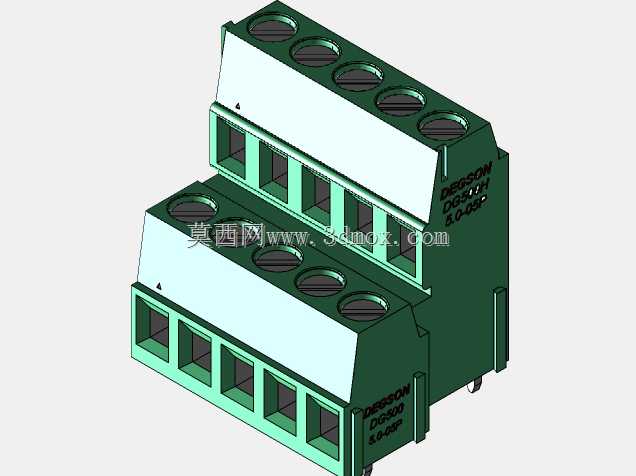

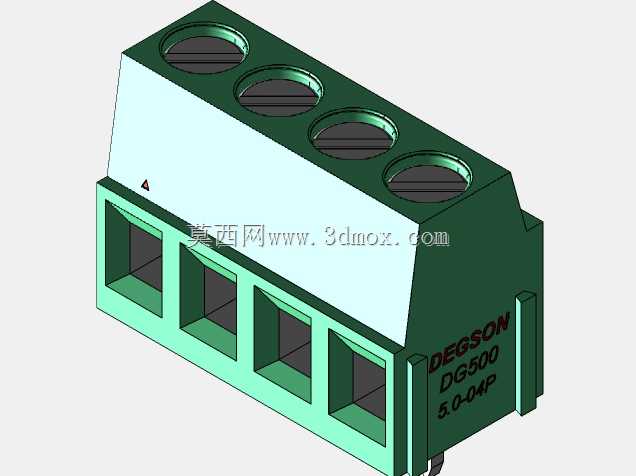

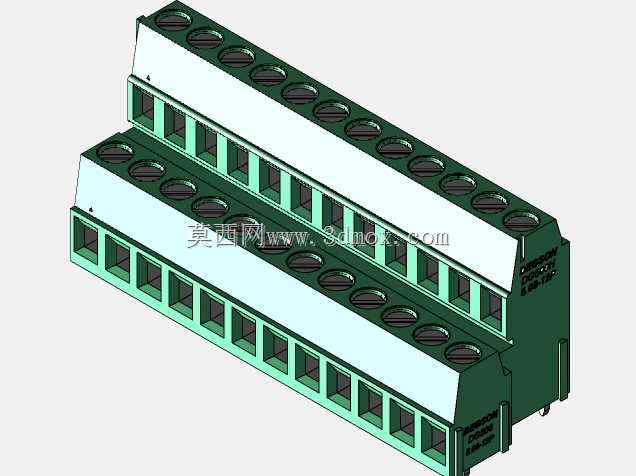

　　建模过程中特意保留了参数化调整的接口，核心的针数、针距参数可以直接通过特征参数修改，不需要重新绘制草图就能快速生成不同规格的端子模型，在做整机布线的干涉检查时，端子的外形边界、接线后的导线弯曲空间、螺钉操作的扳手空间都做了1:1的还原，不会出现模型尺寸与实物不符导致的装配干涉问题。壳体侧面的卡扣结构可以实现多组端子的拼接，当需要的接线位数超过单组端子的最大针数时，可以通过侧边的卡扣将多组端子拼接成整排，拼接后的整体平整度一致，不会出现高低错位影响安装的问题。顶部的螺钉孔做了沉台设计，拧动螺钉时螺丝刀不会打滑，接线位的导线入口做了倒角导向，现场穿线时不需要刻意对准就能顺利将导线插入压接腔，压接腔内的导电件采用铜质镀锡工艺，建模时还原了导电件的压线弧度，螺钉下压时能将导线牢牢压在导电件的弧形槽内，接触面积更大，长期通电时的温升更低，能满足额定电流下的长期载流要求。

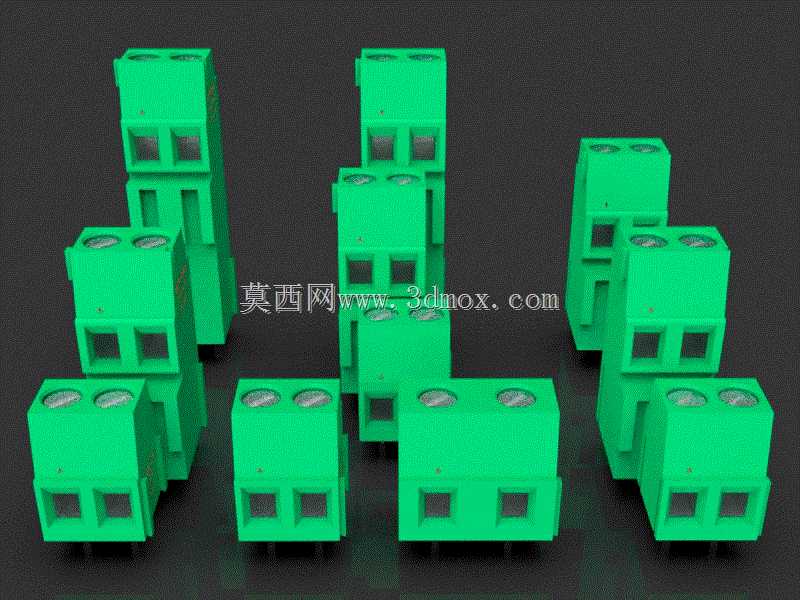

　　在做设备结构布局时，这类端子的安装位置通常会预留至少10mm的接线操作空间，模型里还原的端子总高度、安装孔位尺寸、相邻端子的间距都和实物完全一致，做PCB布局时可以直接调用模型核对板边距离、与周边元器件的安全间隙，避免生产组装时出现端子与外壳、其他元器件干涉的问题。绝缘壳体的底部做了防焊凸台，过波峰焊时焊锡不会顺着焊针爬到壳体内部导致绝缘失效，壳体表面的品牌标识、型号标识位置也和实物一致，做外观渲染时能还原真实的产品细节。
