DEGSON DG632系列5.0mm螺距接线盒组件

　　在工业电气连接场景中，接线端子是实现导线可靠接续、保障电路稳定运行的核心基础元件，这款5.0mm螺距的接线盒组件，主要面向小功率电气控制回路、PCB板载接线、小型设备内部布线等场景使用，能够满足15A额定载流、300V耐压等级下的导线连接需求，适配28-12AWG线径范围的导线，覆盖了绝大多数低压控制回路的导线规格。

　　从实际使用场景来看，这类接线端子常被应用在工业控制模块、小型电源设备、仪器仪表内部的PCB板上，替代传统的焊接接线方式，既能够提升生产装配阶段的接线效率，也方便后期设备维护时的导线更换与回路调整，无需反复拆焊PCB焊盘，有效降低维护过程中对电路板的损伤。在实际选型过程中，5.0mm的螺距规格刚好适配多数小功率控制板的布线间距，不会出现相邻端子间距过小导致的电气间隙不足问题，也不会因间距过大造成PCB板上安装空间的浪费。

　　产品的功能设计围绕接线可靠性与安装便捷性展开，采用螺钉压接的导线固定方式，压接结构能够牢牢夹持剥除绝缘层的导线线芯，避免设备运行过程中因振动、温度变化导致的导线松脱，接触电阻稳定，长期运行下的温升控制符合低压电气元件的相关要求。直插式的PCB安装引脚设计，能够直接插入PCB板对应的安装孔后进行波峰焊或者手工焊接，引脚的长度与直径经过匹配设计，焊接后焊盘的浸润面积足够，机械强度能够承受接线过程中的螺钉拧紧力矩，不会出现引脚脱落、焊盘撕裂的问题。

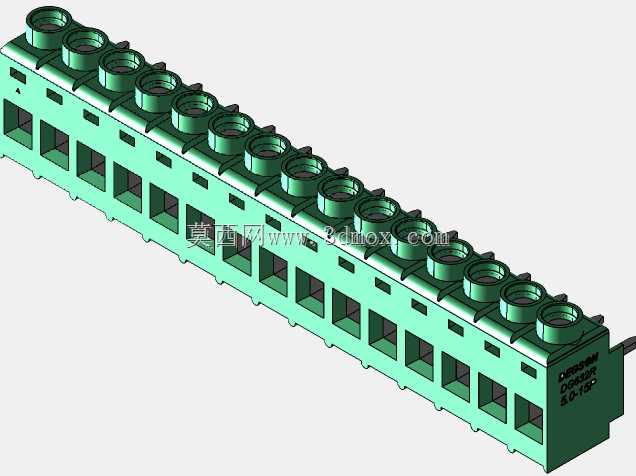

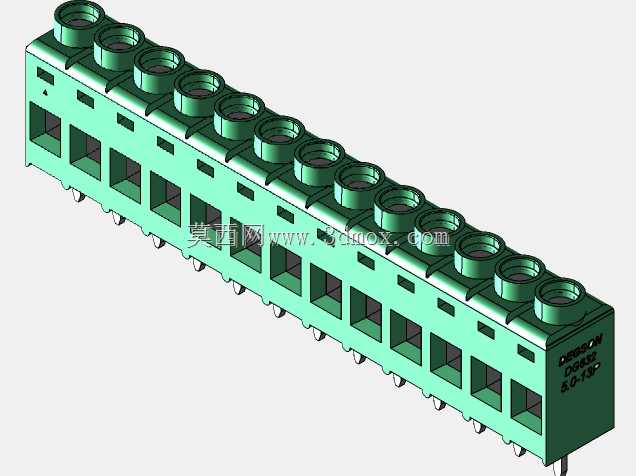

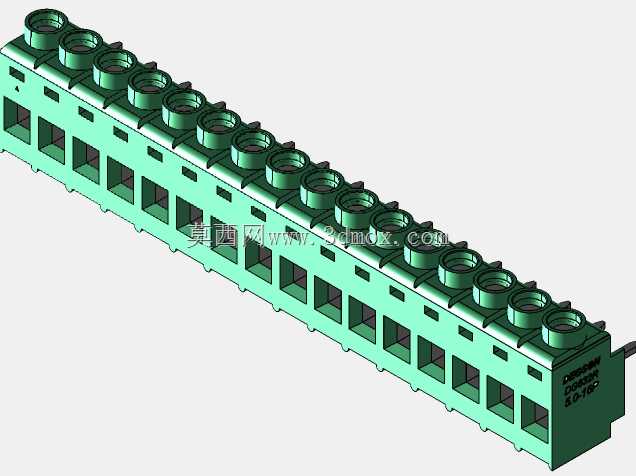

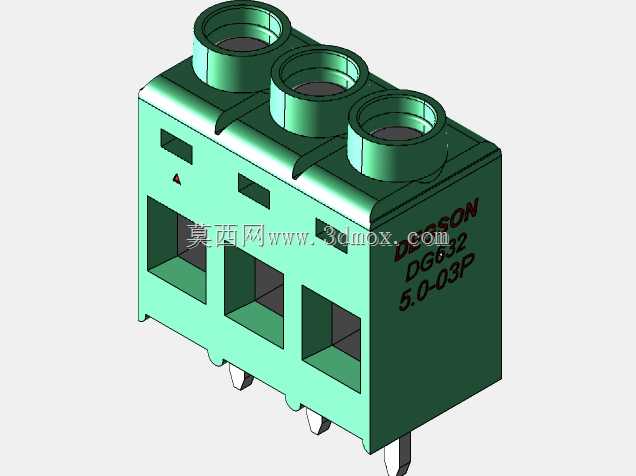

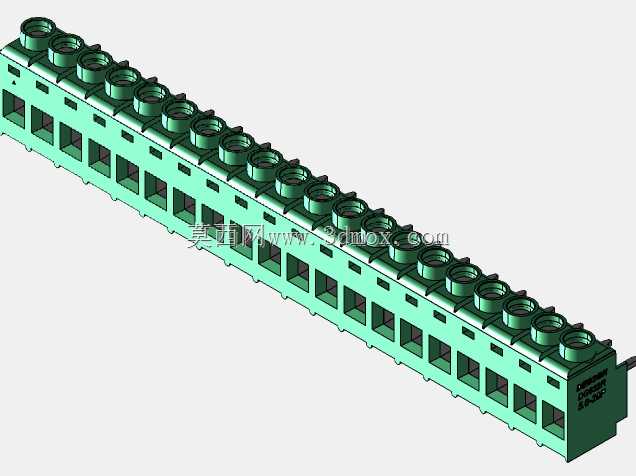

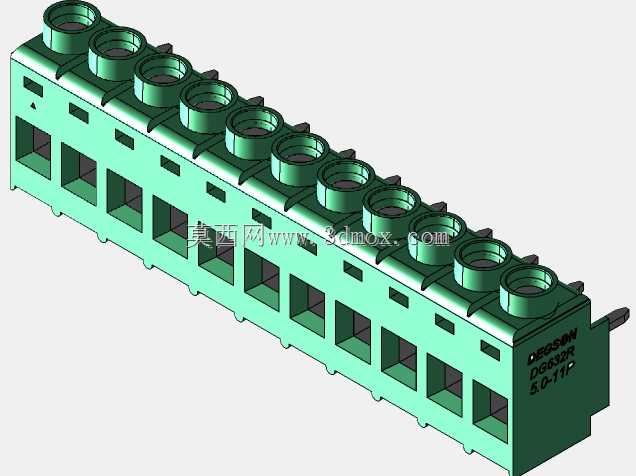

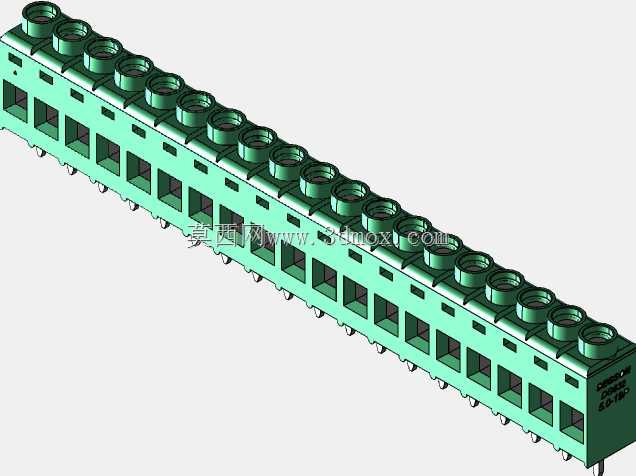

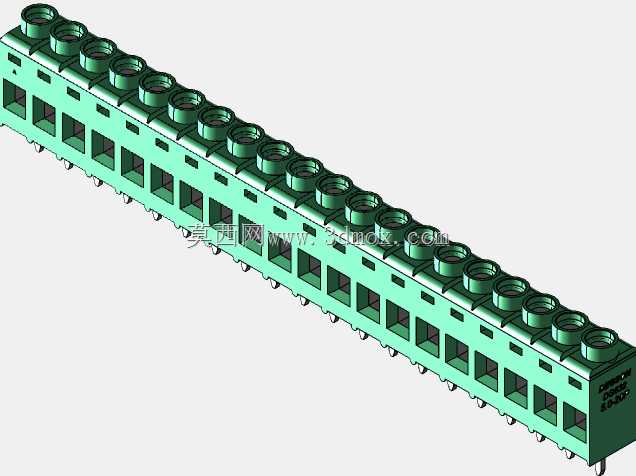

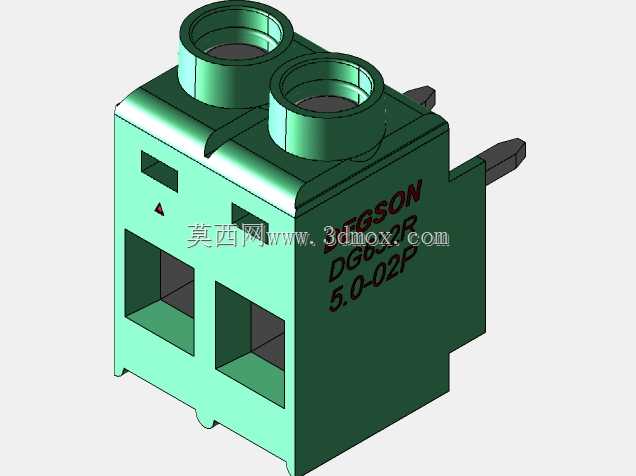

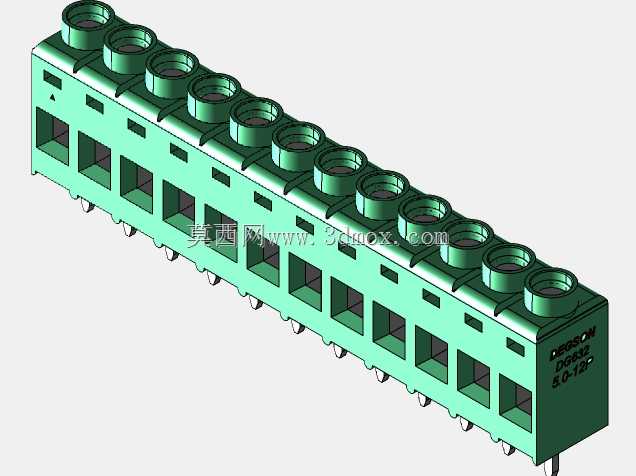

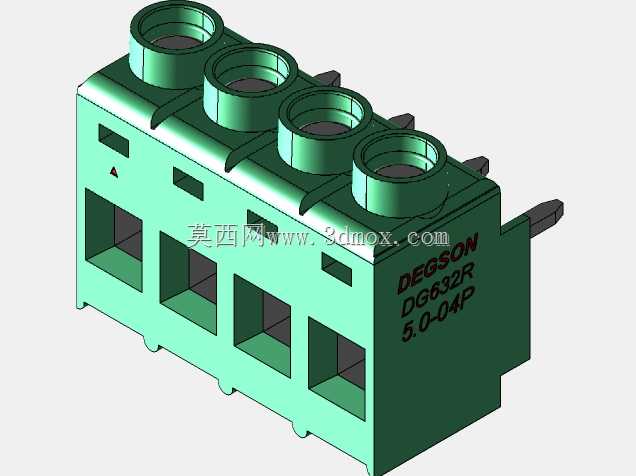

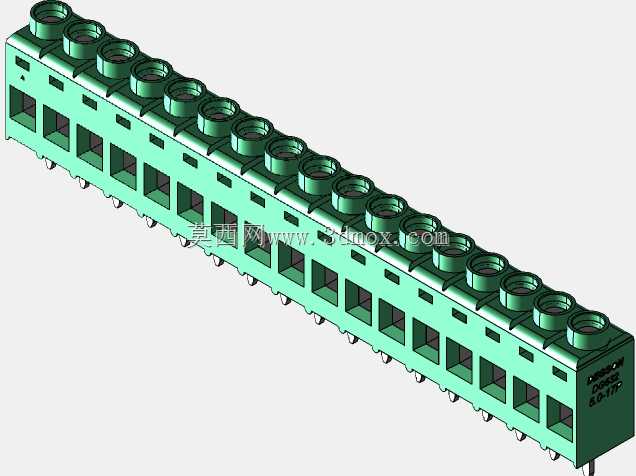

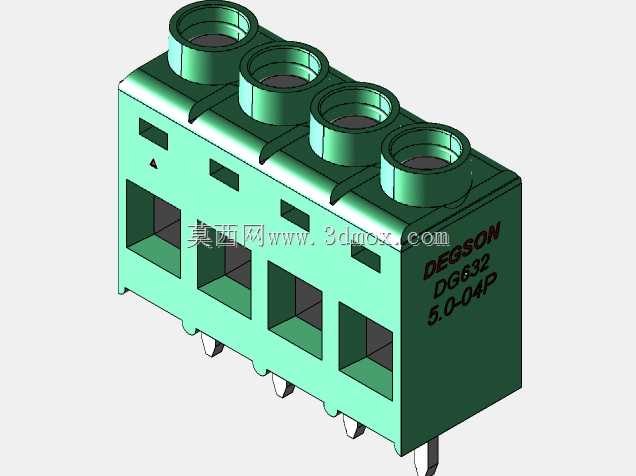

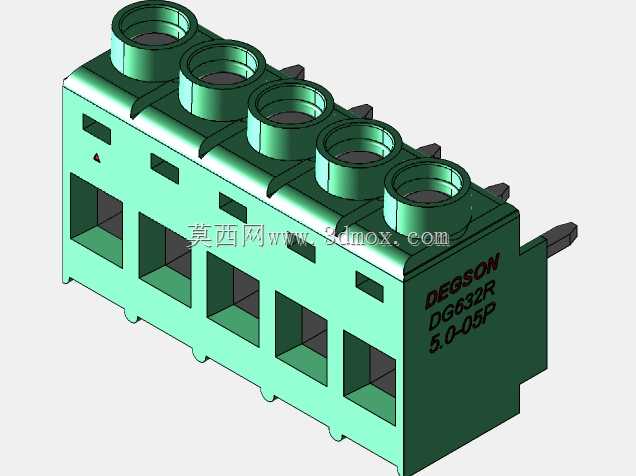

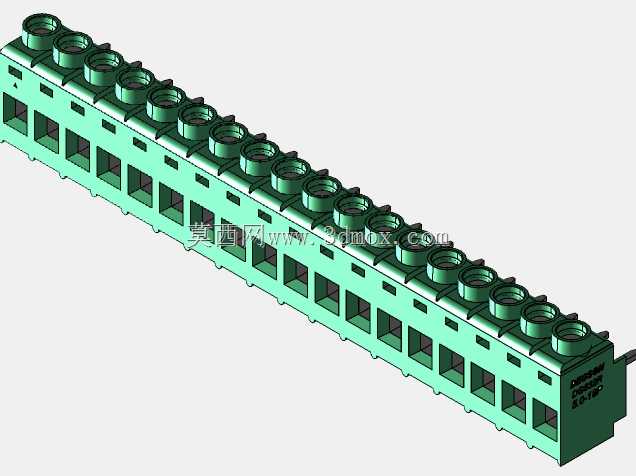

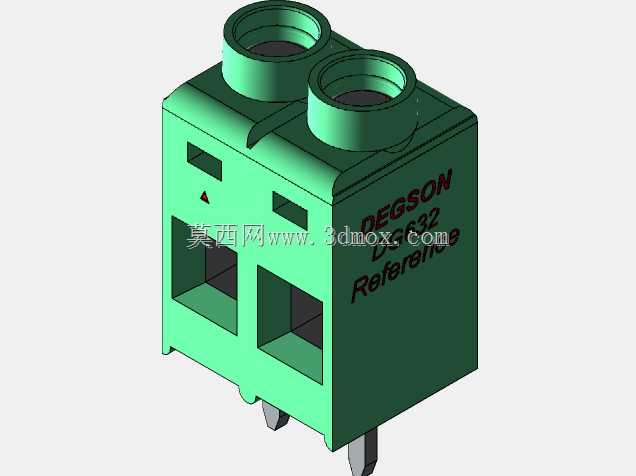

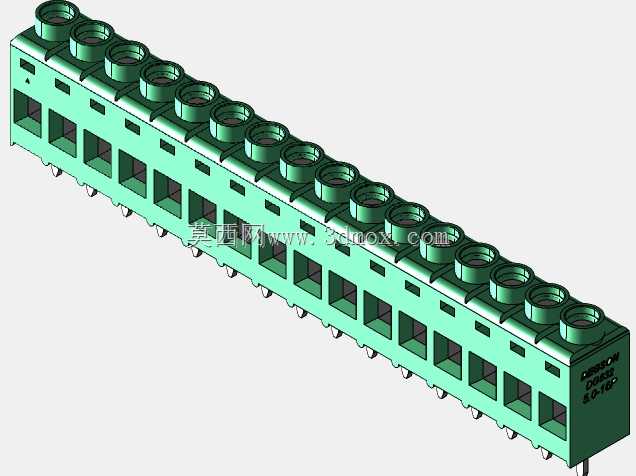

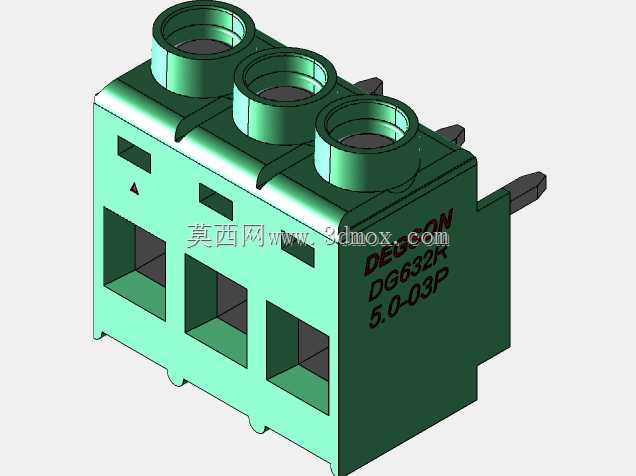

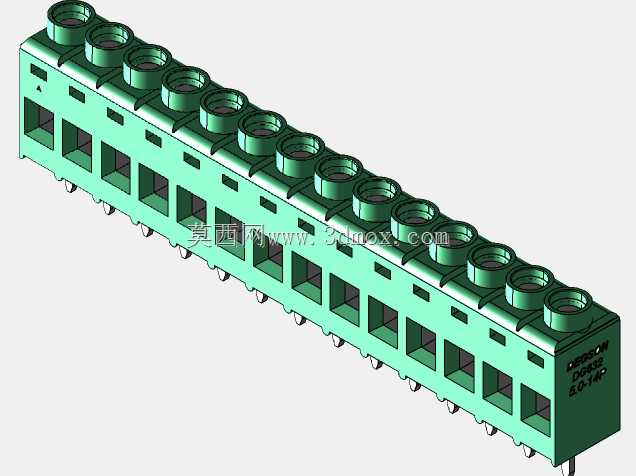

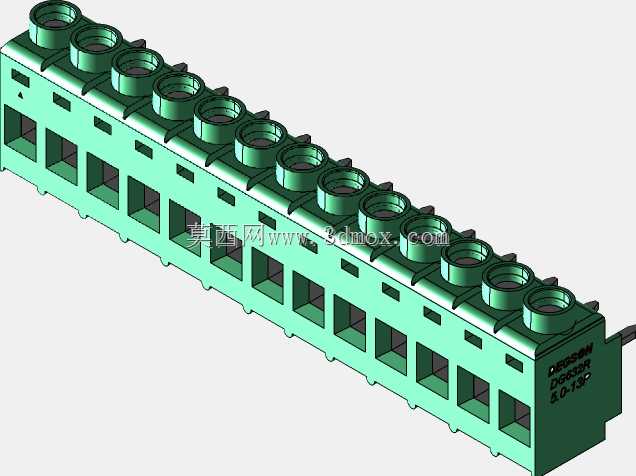

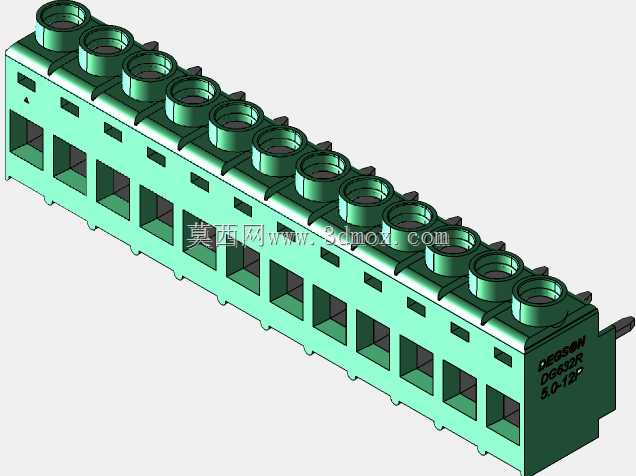

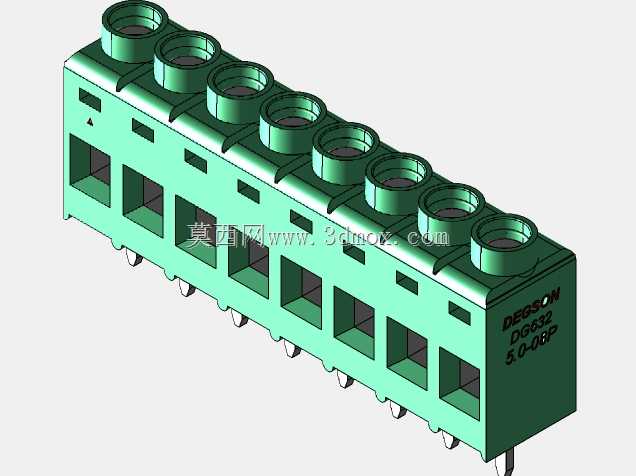

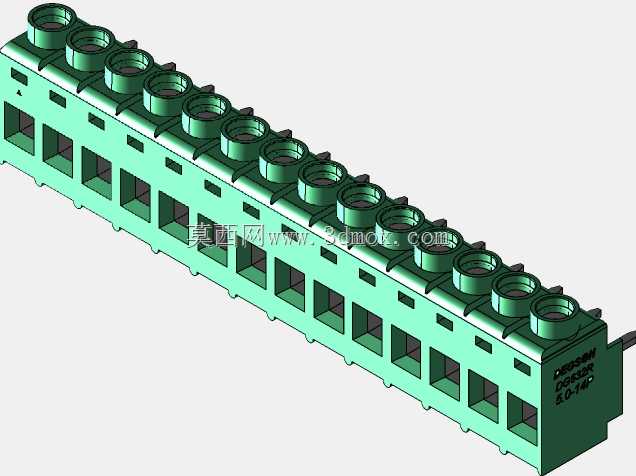

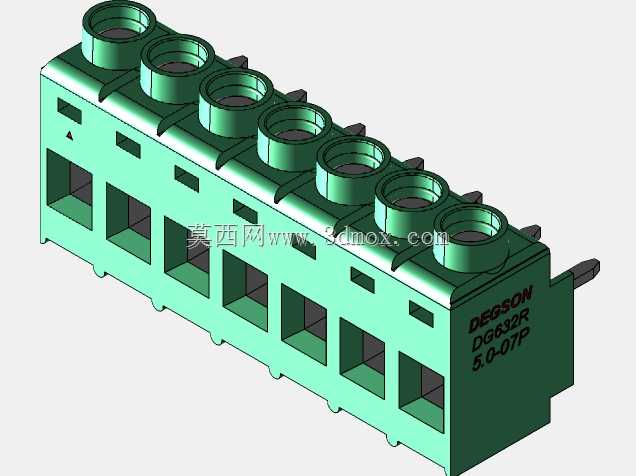

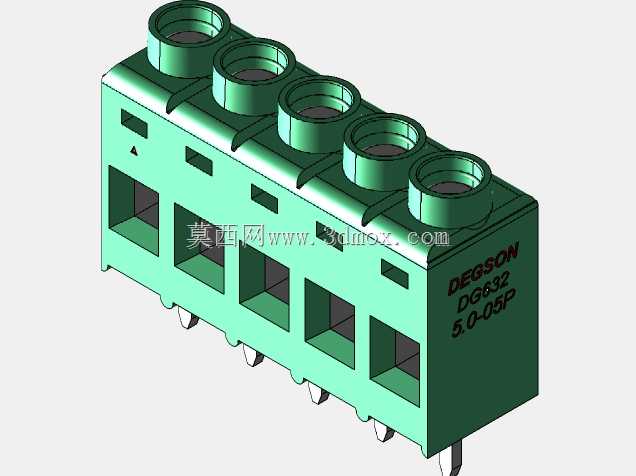

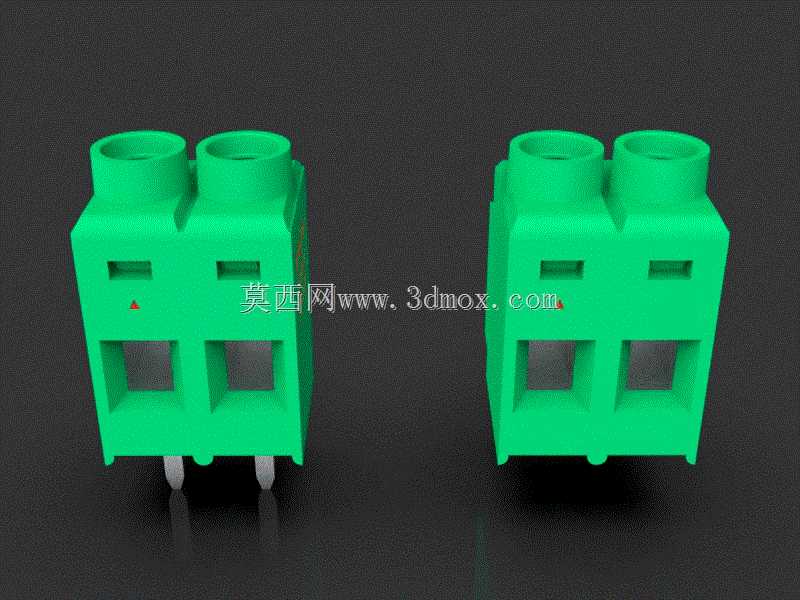

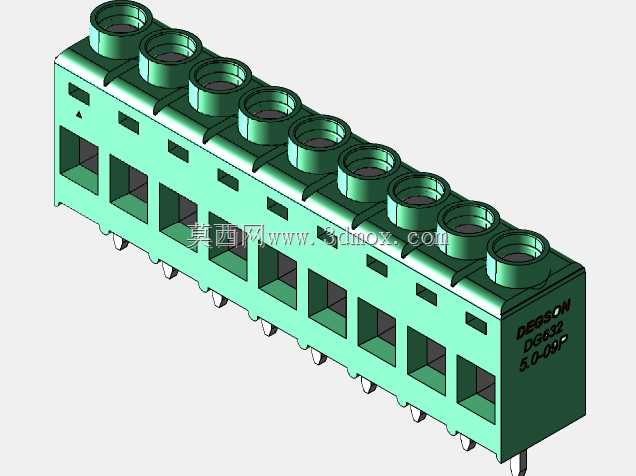

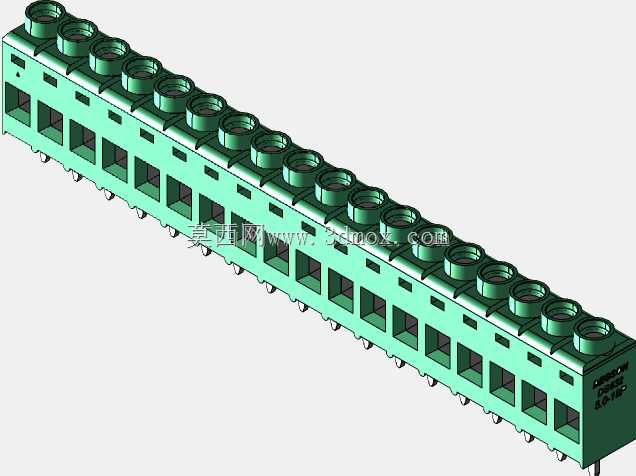

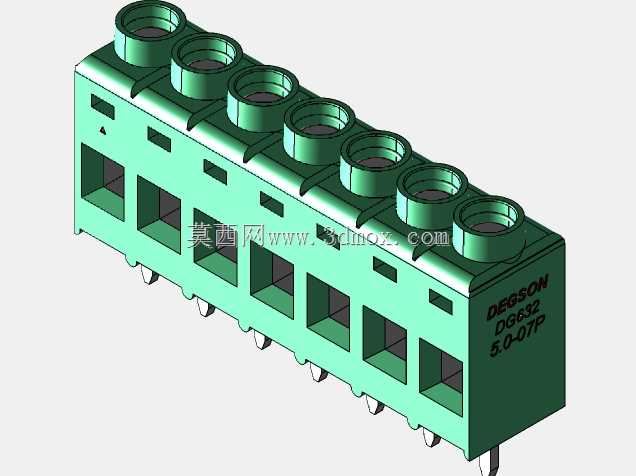

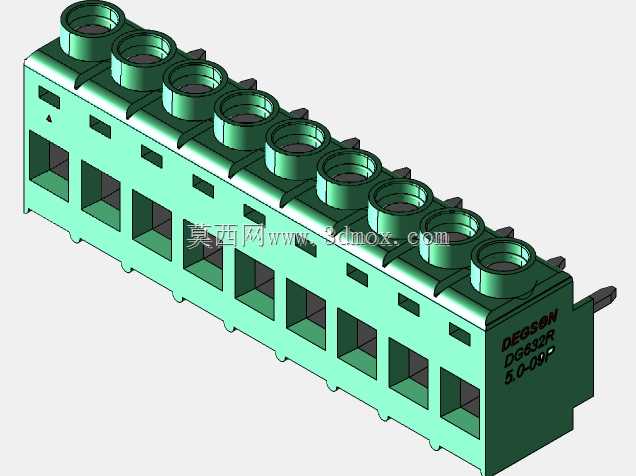

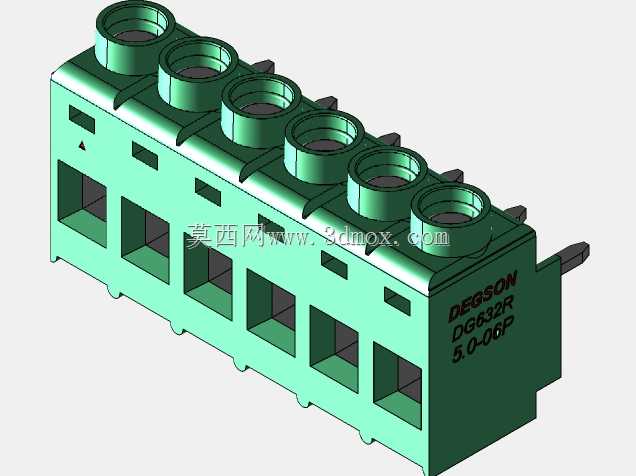

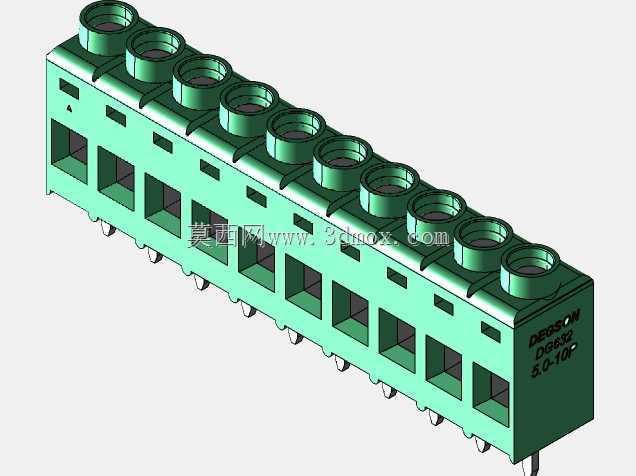

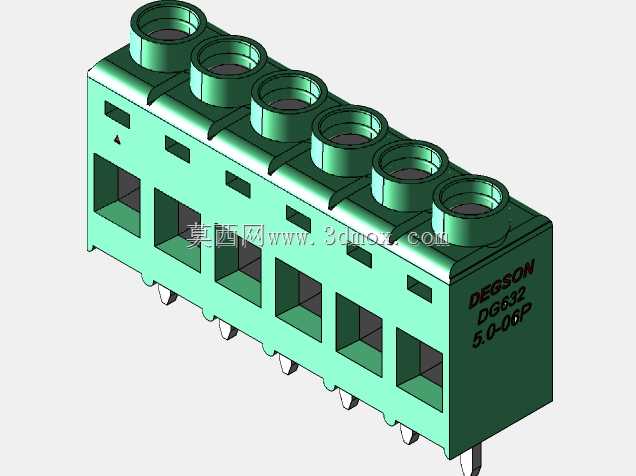

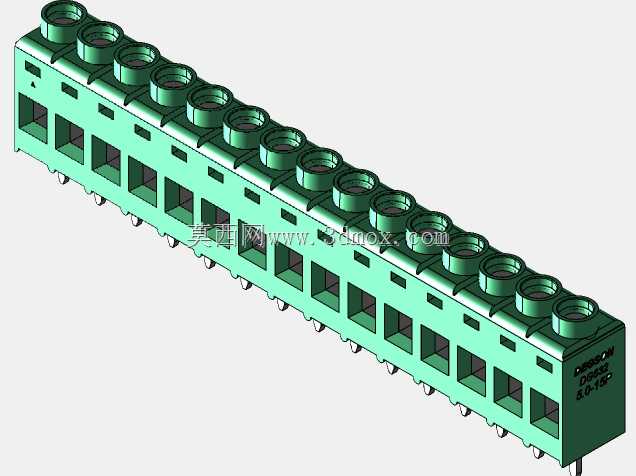

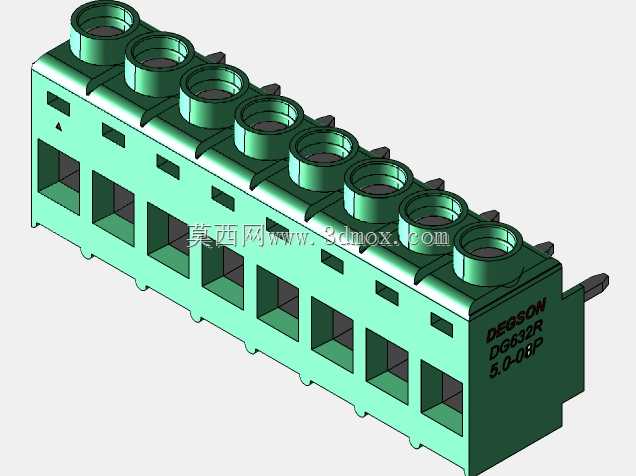

　　从建模设计的思路来看，该组件的模型完整还原了实物的所有结构特征，包括外壳的注塑成型特征、螺钉安装孔位、引脚的位置尺寸、接线窗口的开口尺寸，以及外壳上的极性标识特征。模型采用参数化的设计逻辑，将引脚数量、端子间距设置为可调整的参数，使用者可以根据自身的设计需求，快速调整出不同引脚数、不同安装间距的衍生型号，无需从零开始建模，能够大幅缩短结构设计阶段的元件建模周期，提升PCB布局与结构干涉检查的效率。

　　外形尺寸与安装边界方面，该接线组件的主体外壳采用绝缘工程塑料材质，外壳的外形轮廓规整，无突出的冗余结构，相邻两个接线位的中心距严格控制在5.0mm，安装引脚的中心距与外壳螺距匹配，引脚伸出外壳底部的长度满足常规PCB板的焊接要求，接线窗口的开口尺寸适配对应线径导线的插入深度，螺钉的拧入深度经过合理设计，既能够保证足够的压接力，也不会因螺钉拧入过深顶伤PCB板面。在进行设备结构设计时，只需要预留出对应引脚数的端子长度方向安装空间，以及接线操作所需的上方、前方操作空间，即可完成该元件的布局，外壳的绝缘特性使得其与周边金属结构件之间无需额外增加绝缘隔离结构，能够进一步压缩设备内部的安装空间。

　　在实际的三维设计应用中，该模型可以直接导入到电气控制柜、小型设备的整体装配模型中，用于进行安装位置的干涉检查，模拟接线后的导线弯曲半径，验证整体布局的合理性，避免生产装配阶段才发现端子与其他结构件干涉、接线操作空间不足等问题。模型的细节还原度足够支撑生产前的结构验证工作，包括外壳的脱模斜度、壁厚、加强筋位置都与实物一致，能够准确反映元件的实际占用空间，为结构设计师提供准确的选型参考。
