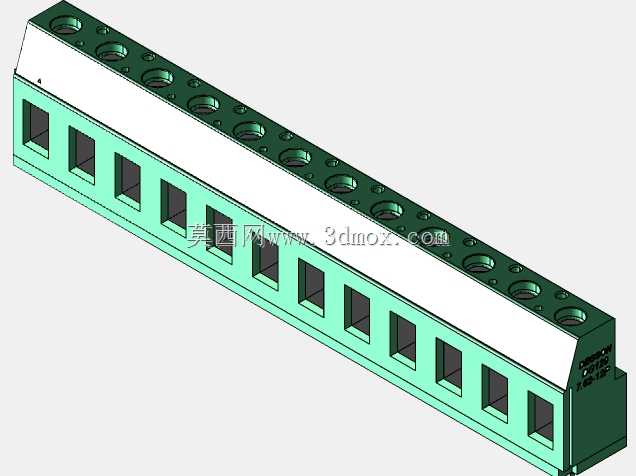

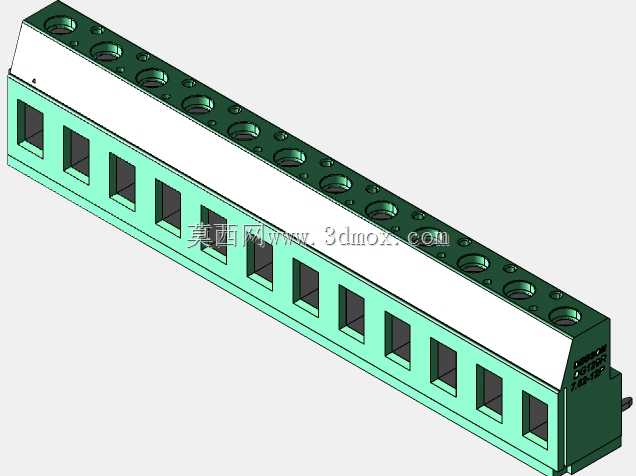

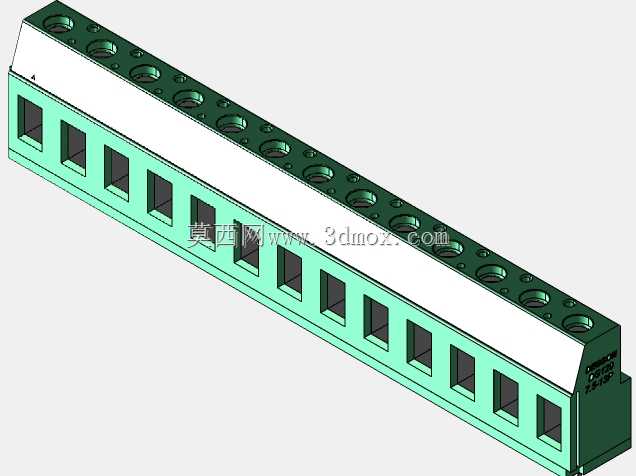

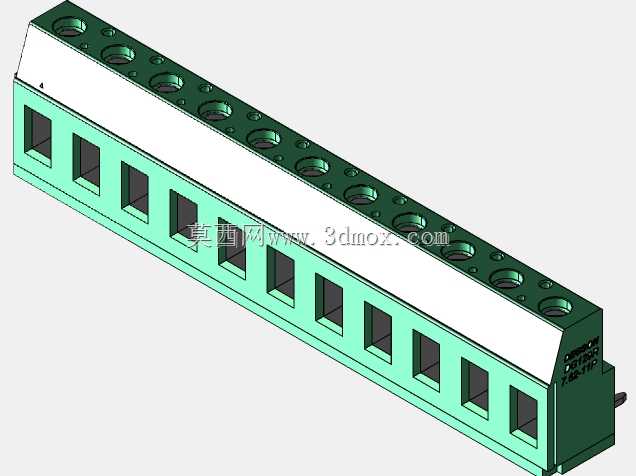

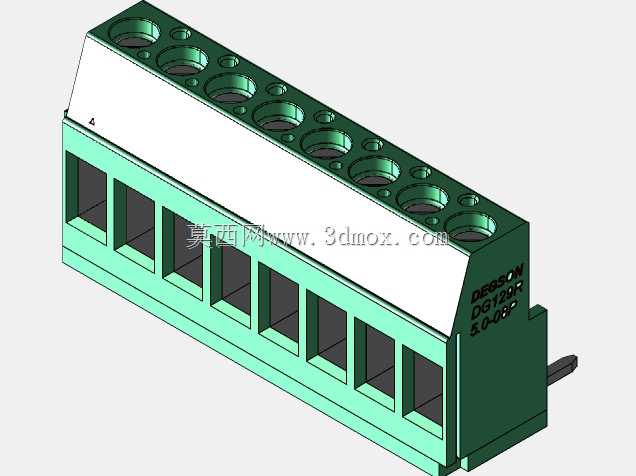

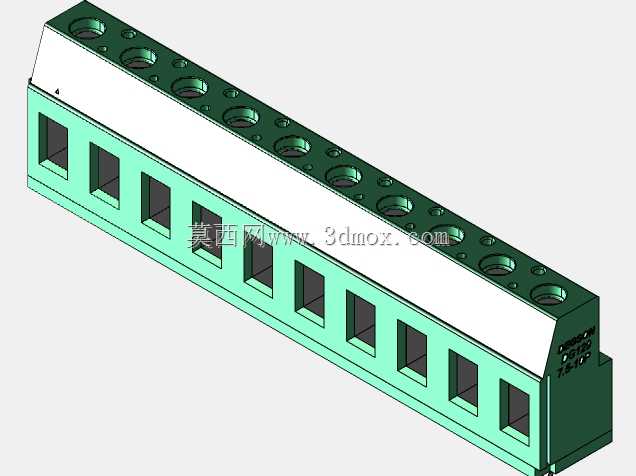

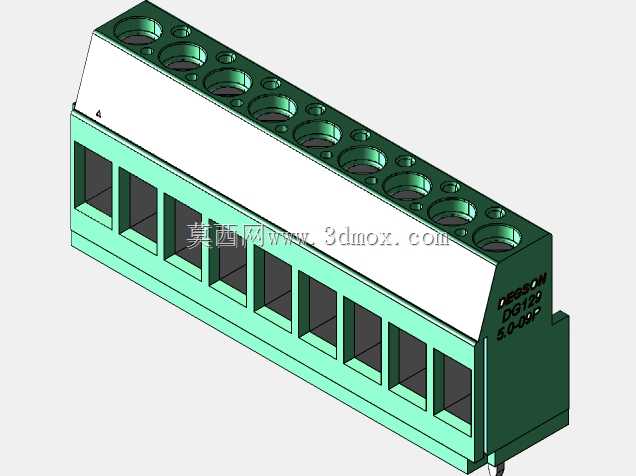

DEGSON多间距螺钉式接线端子组件

　　在低压电气控制回路、工业自动化设备布线、电源分配单元、小型机电设备的内部接线场景中，这类螺钉式接线端子是实现导线可靠接续、分线的核心基础元件，承担着不同线径导线之间的固定、导通与绝缘隔离作用，是电气装配环节中用量极大的基础连接部件。

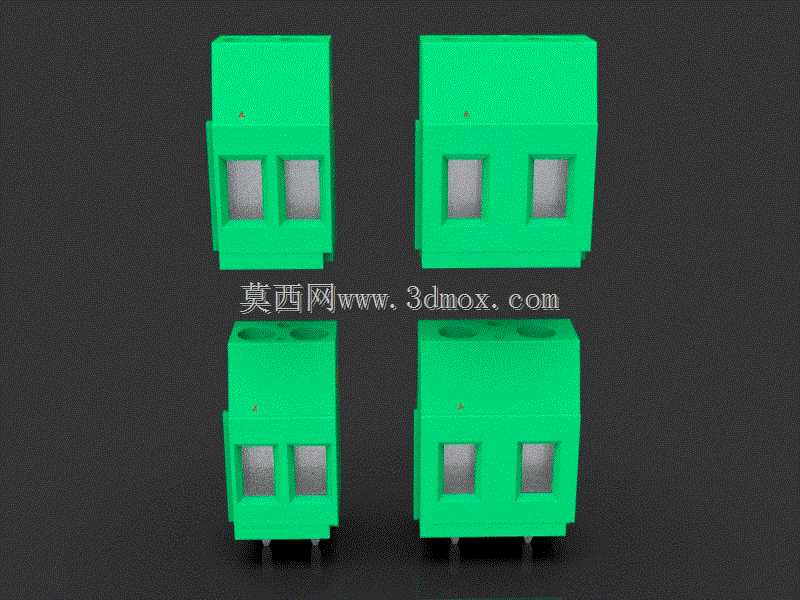

　　这款端子组件覆盖5.0mm、5.08mm、7.5mm、7.62mm四种常见的工业端子节距规格，适配不同电流等级、布线密度的应用场景，其中小间距规格适配控制信号回路的高密度布线需求，大间距规格可承载更高等级的负载电流，满足动力回路的接线要求。产品采用螺钉压线结构，通过拧紧顶部的螺钉将插入接线孔的导线压紧在导电件上，这种压线结构的优势在于连接可靠性高，抗振动、抗拉扯性能优于弹片式端子，适合在存在持续振动的工业设备、户外机电装置中使用，避免长期运行后出现导线松脱、接触电阻过大引发的发热故障。

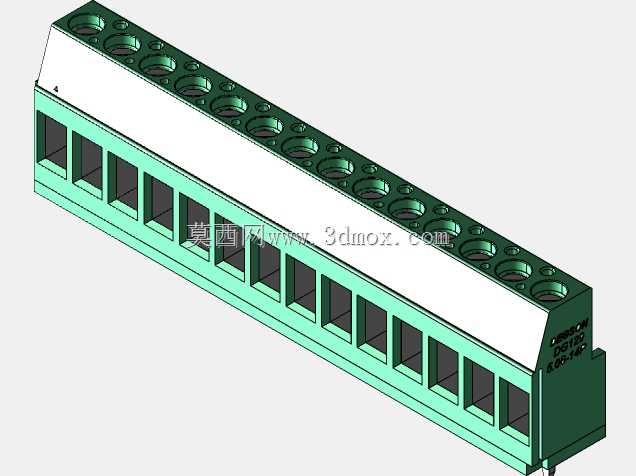

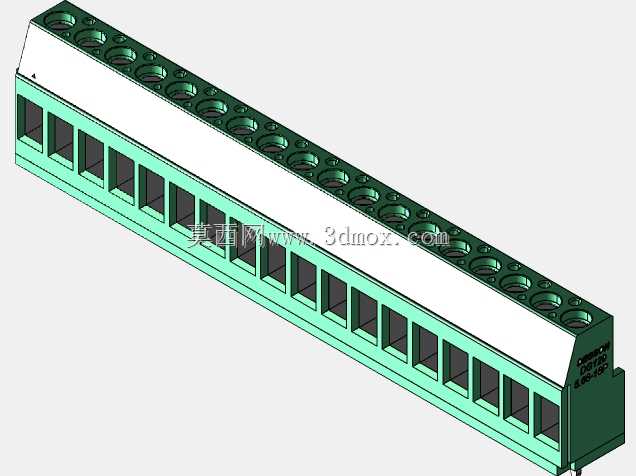

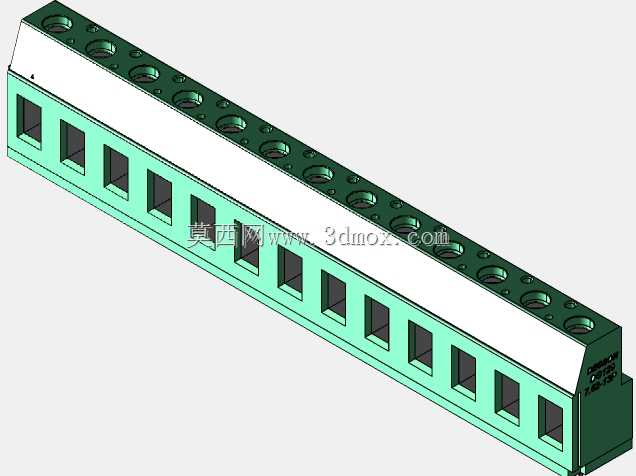

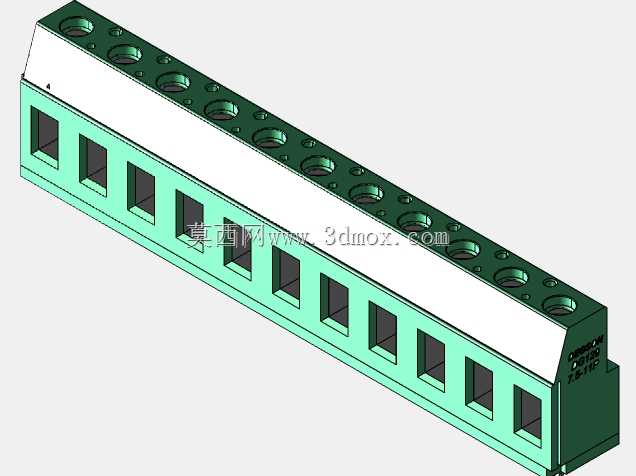

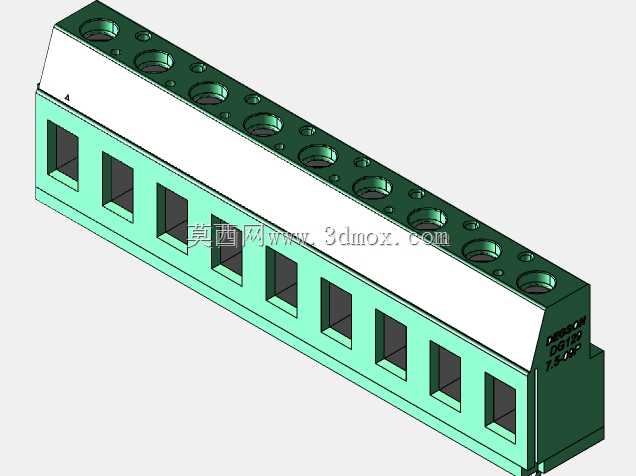

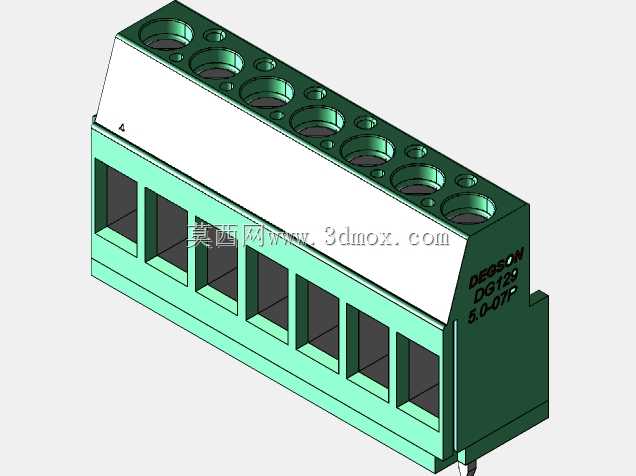

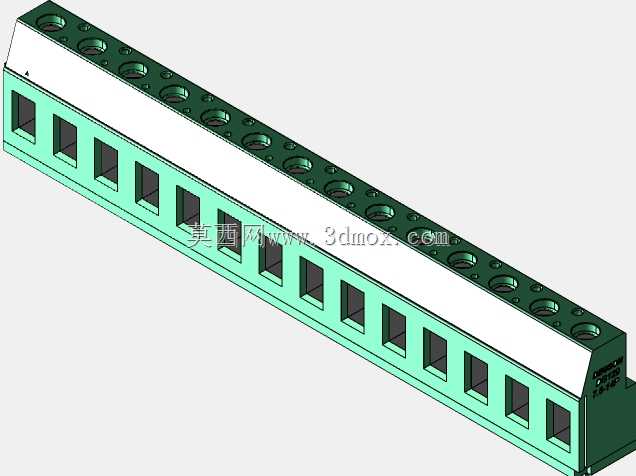

　　从结构设计逻辑来看，整个端子组件采用模块化的参数化设计思路，核心的安装孔位、压线结构、外形轮廓都通过参数关联实现尺寸联动，当需要调整针数、适配不同节距时，仅需修改对应的节距、针数参数即可快速生成对应规格的端子模型，无需重复绘制基础特征，大幅提升不同规格端子的建模效率。绝缘基座采用带斜度的顶面设计，既可以增大接线操作时的手部操作空间，方便螺丝刀伸入拧紧压线螺钉，也能在多排并排安装时减少相邻端子之间的操作干涉，同时基座侧面的导向槽结构可以实现多拼端子之间的精准对位，拼接后整体平整度好，不会出现相邻端子错位导致的安装孔不对中问题。

　　安装边界方面，这类端子可通过基座上的两个固定孔采用螺钉直接固定在安装板、PCB板或者设备壳体的安装凸台上，固定孔的位置与对应节距的行业通用安装尺寸完全兼容，替换同规格其他品牌端子时无需修改安装孔位，降低设备改型的设计成本。接线端的导线插入深度做了限位设计，避免导线插入过深触及相邻接线位引发短路，也能防止导线插入不到位导致的压接面积不足问题。导电部分采用铜质导电件搭配镀锌螺钉，兼顾导电性能与防锈能力，额定电流可达20A，额定电压300V AC/DC，可适配26-12AWG线径的单股或多股导线，覆盖绝大多数低压控制、小功率动力回路的接线需求，适用的工作环境温度范围为-40℃到105℃，可满足常规工业环境、户外普通环境下的使用要求。

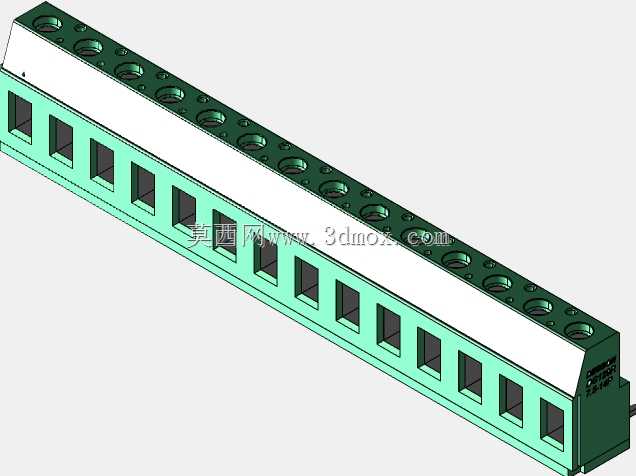

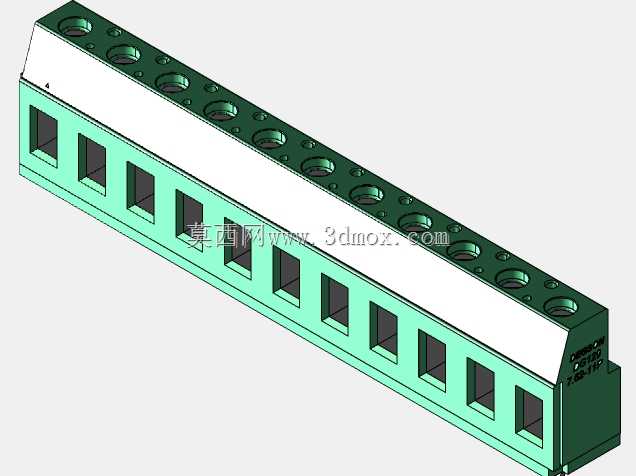

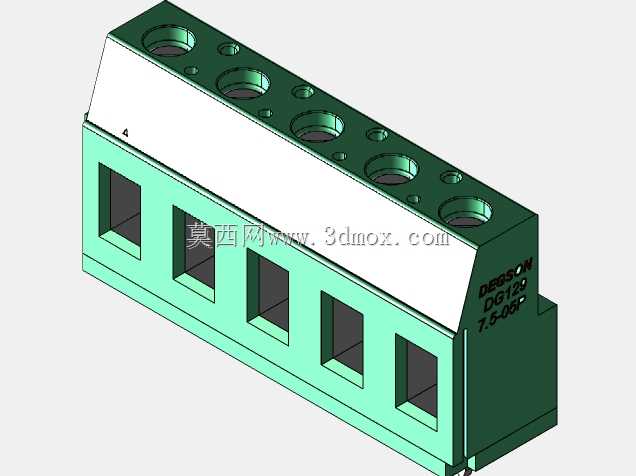

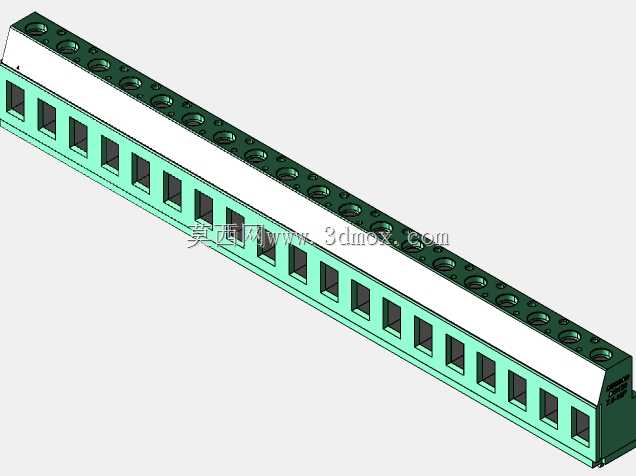

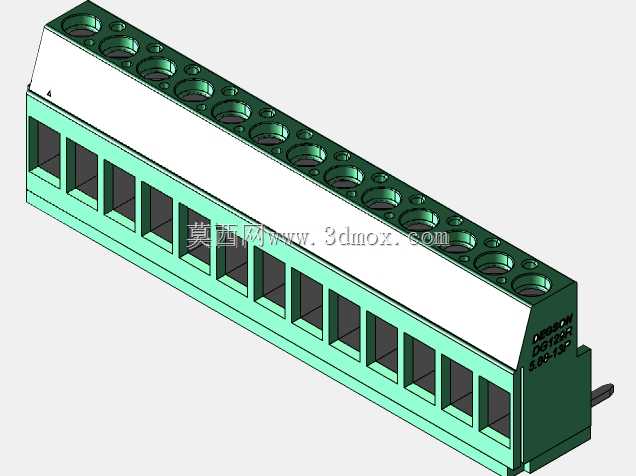

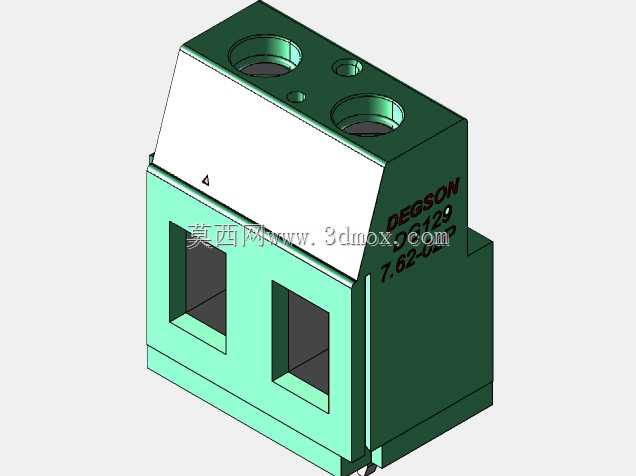

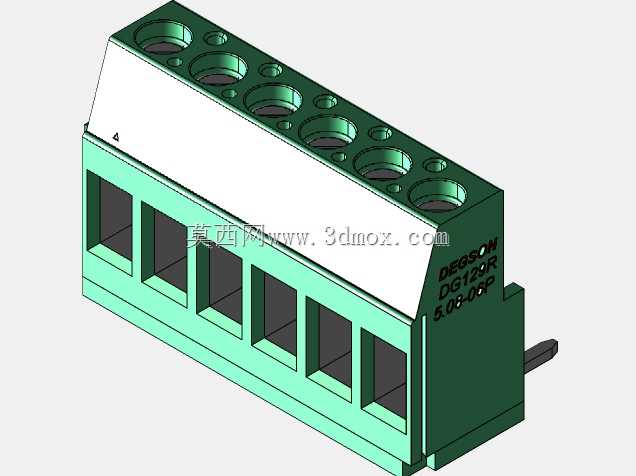

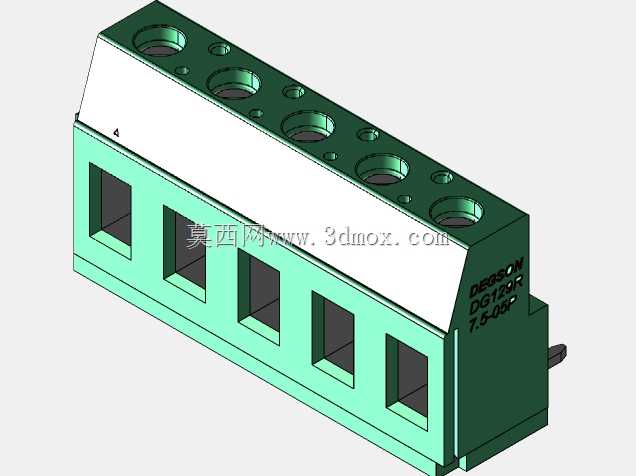

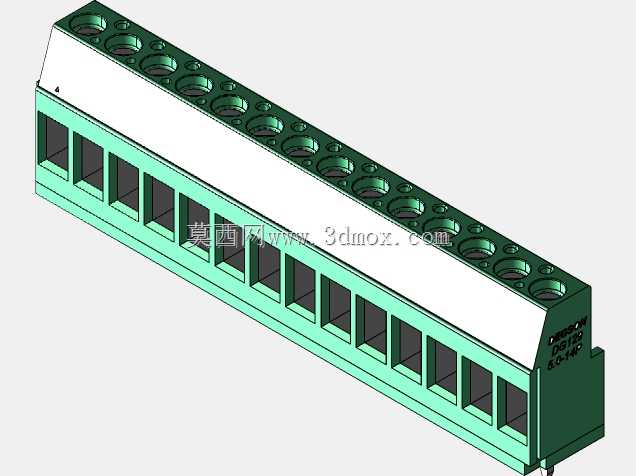

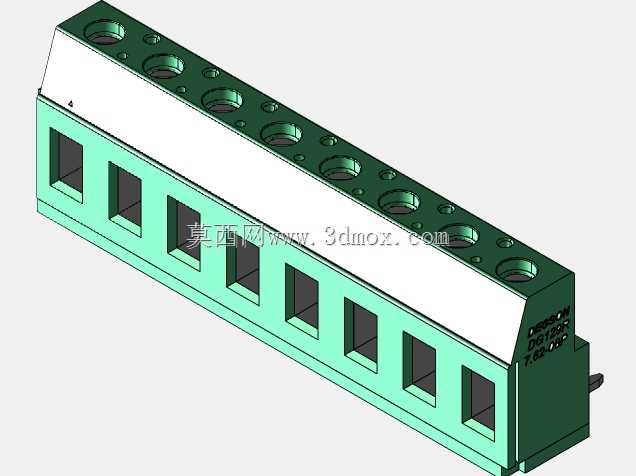

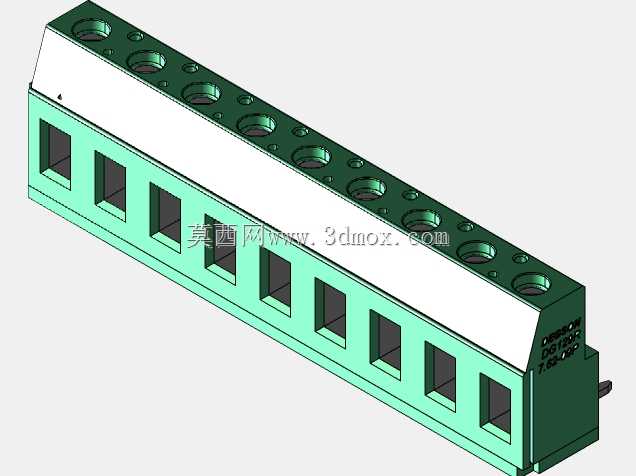

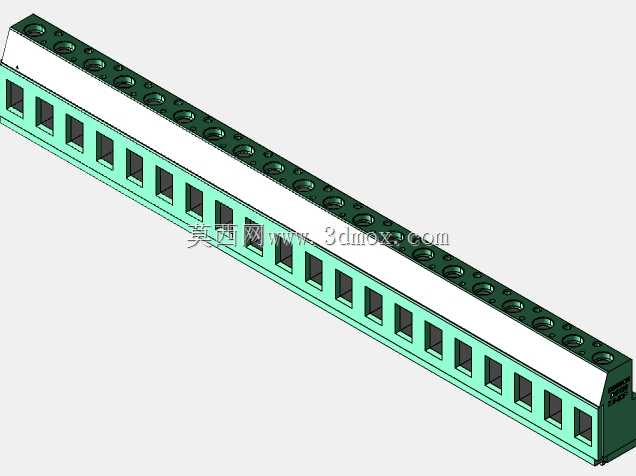

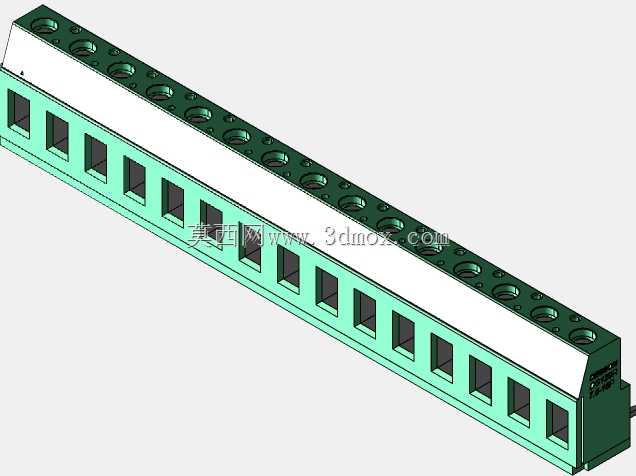

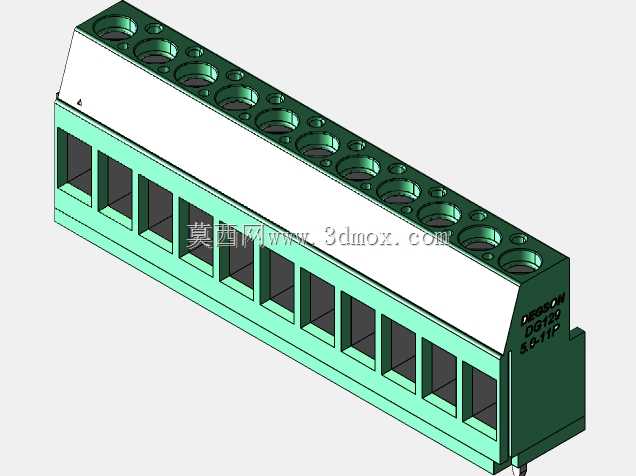

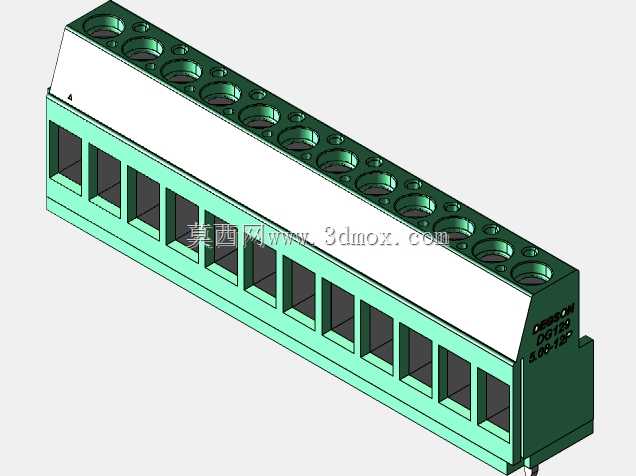

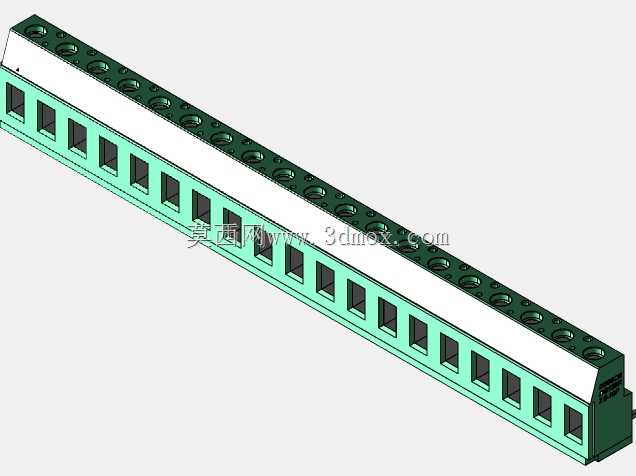

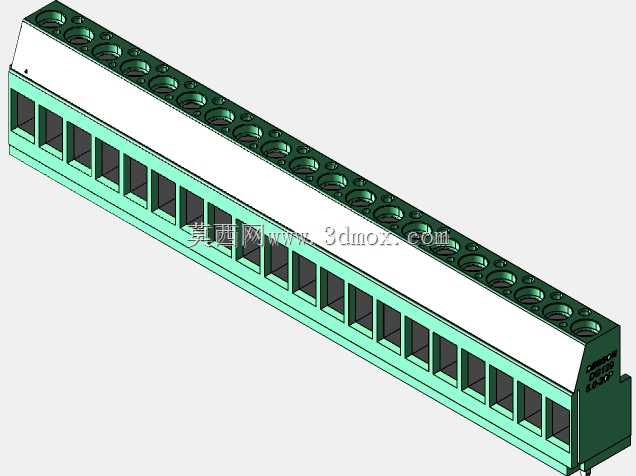

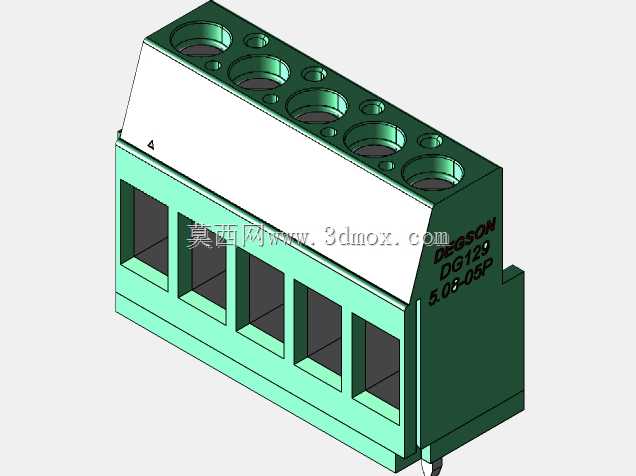

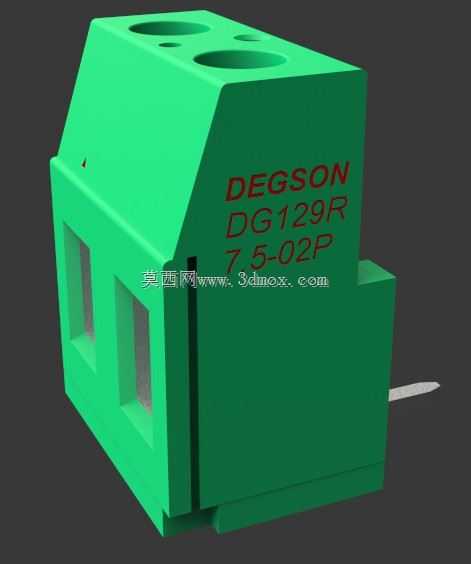

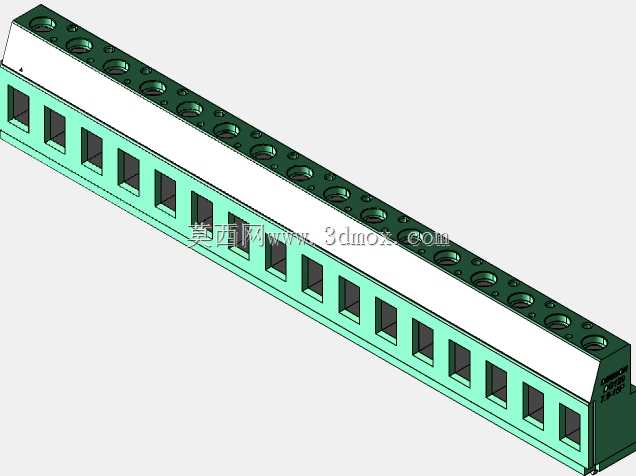

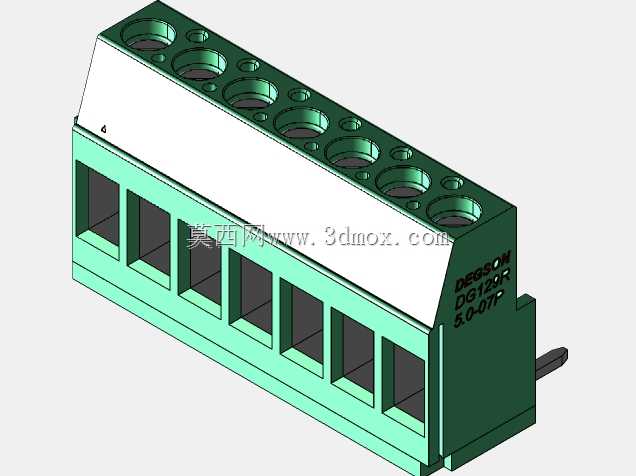

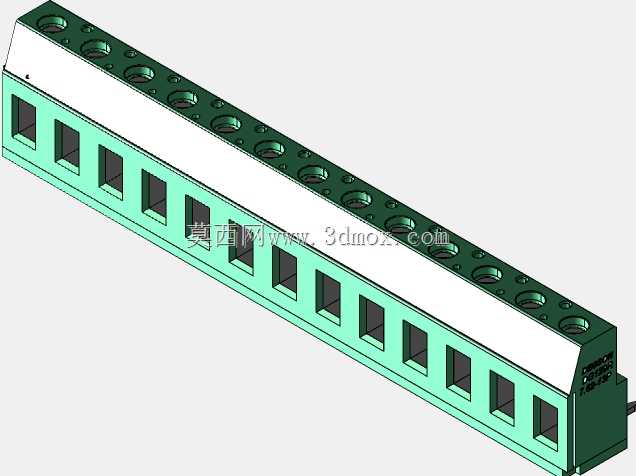

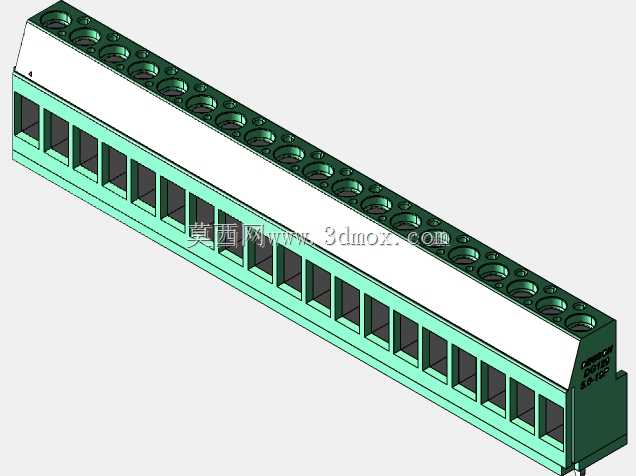

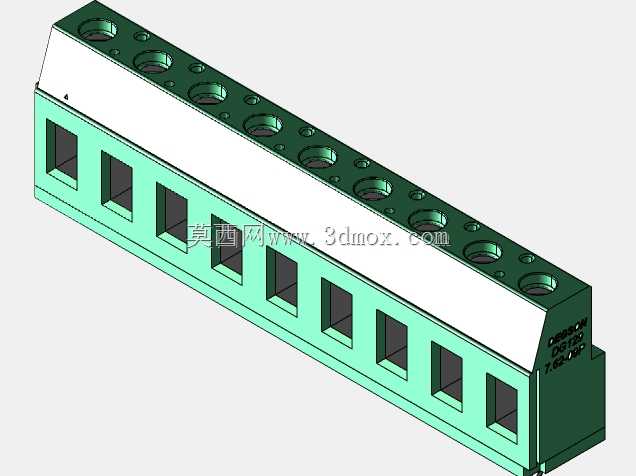

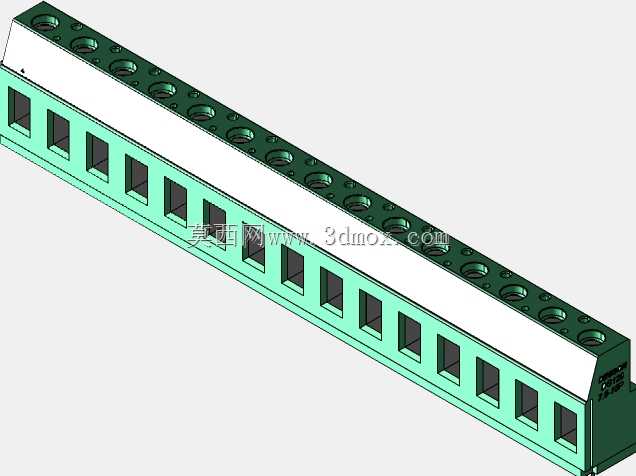

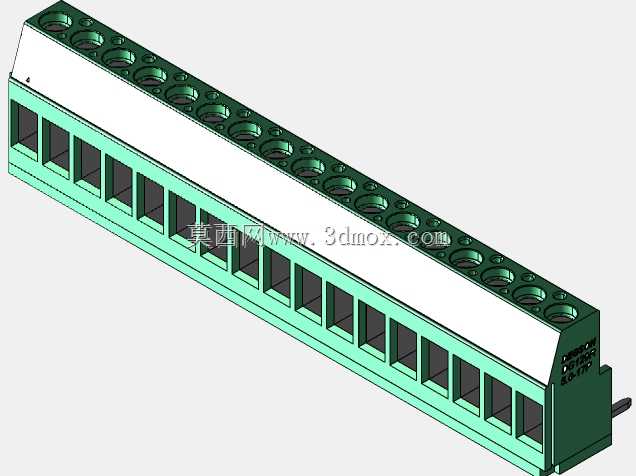

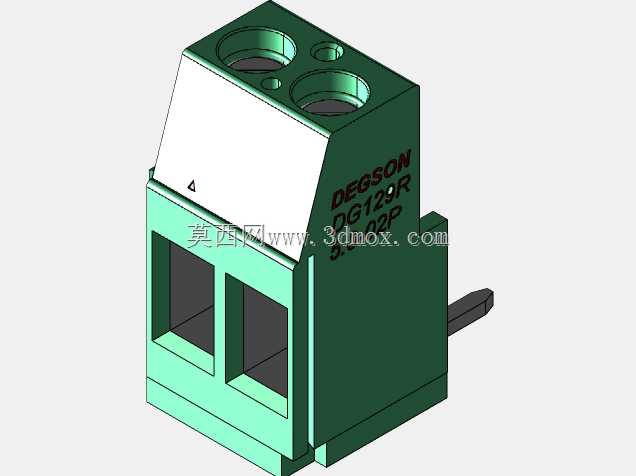

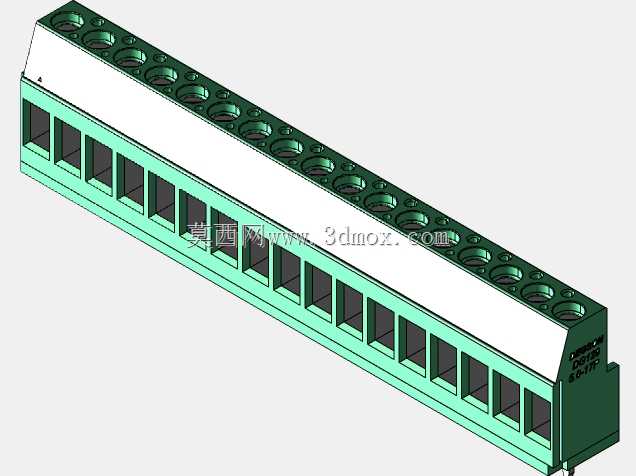

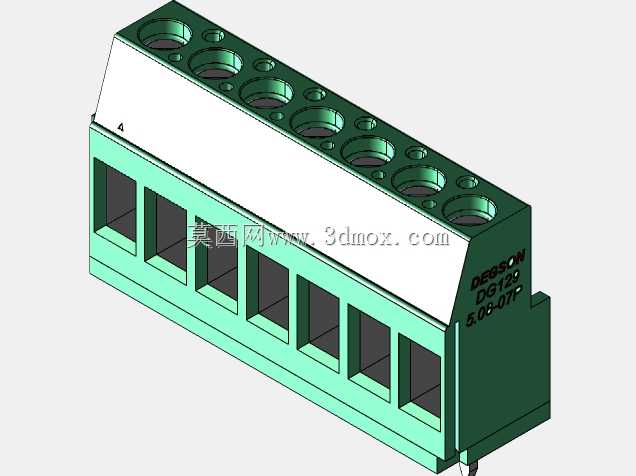

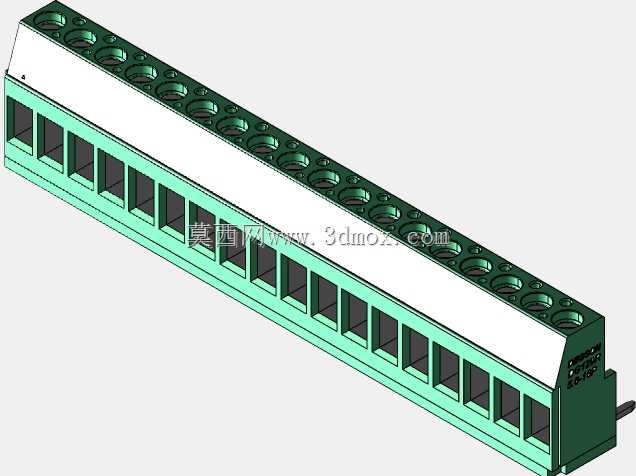

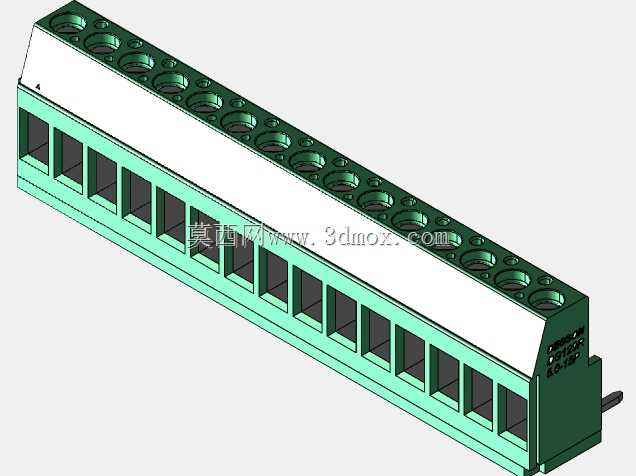

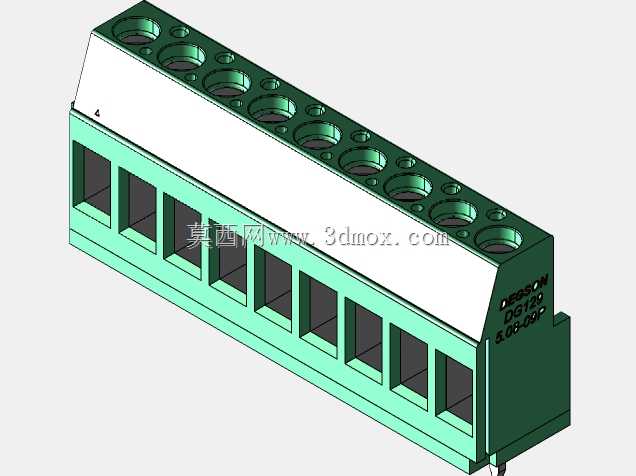

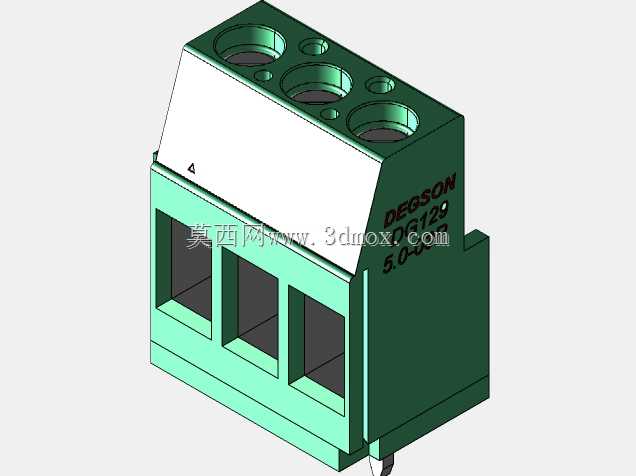

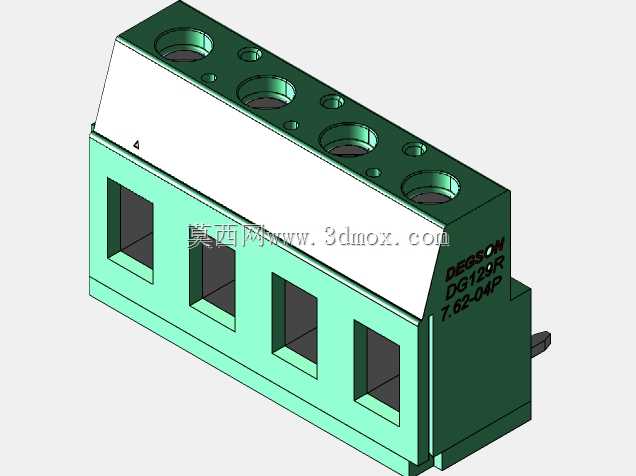

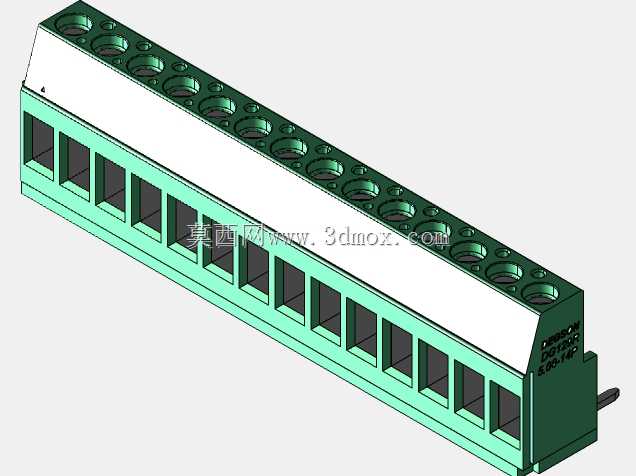

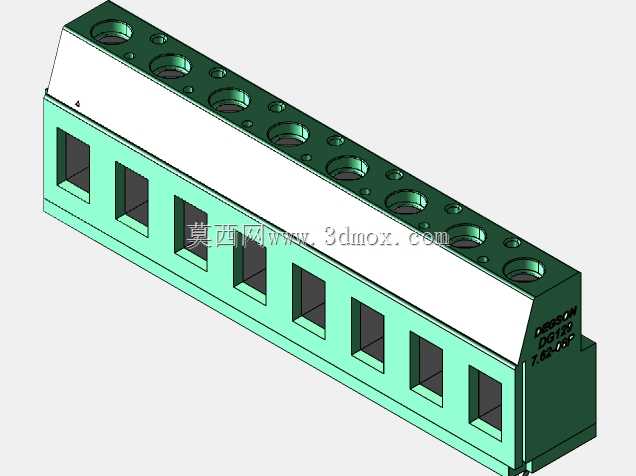

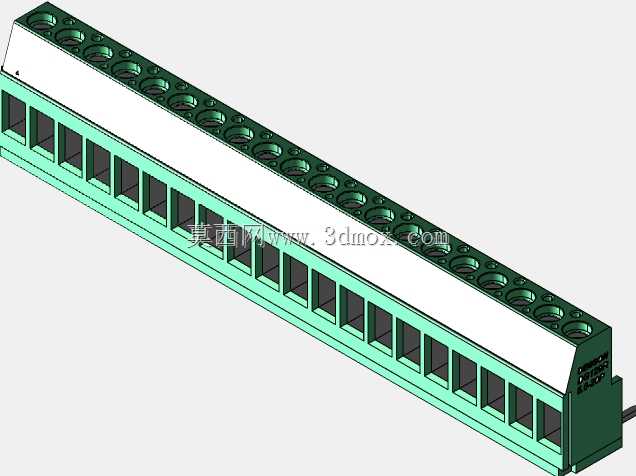

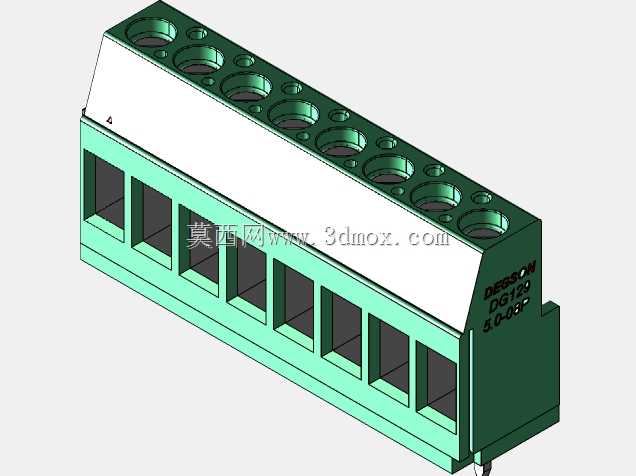

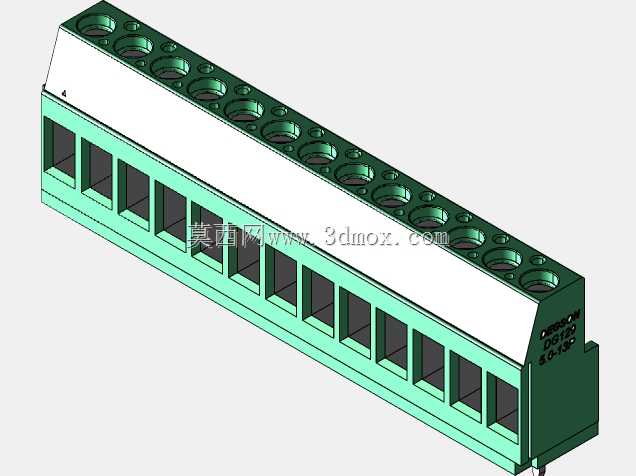

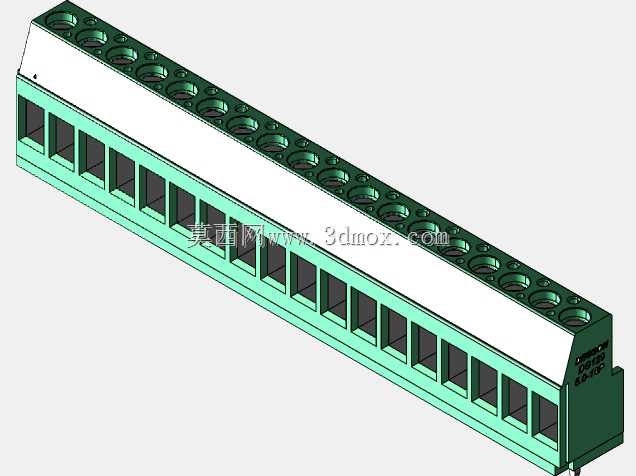

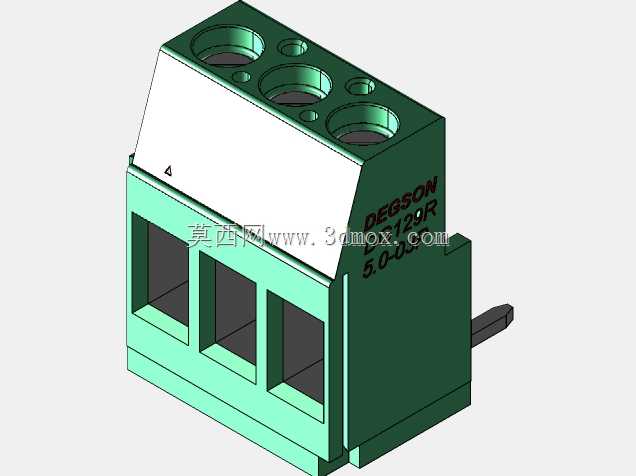

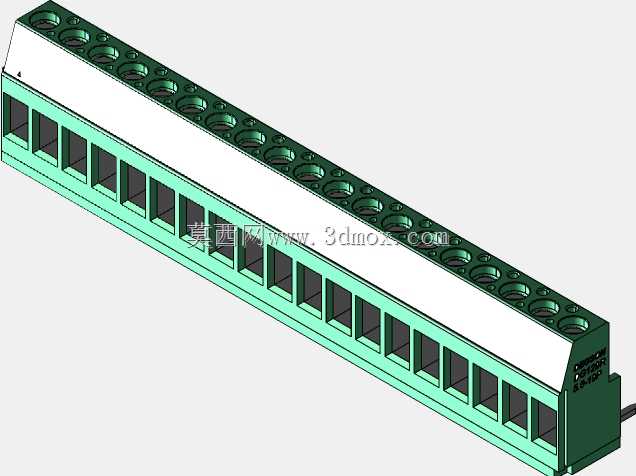

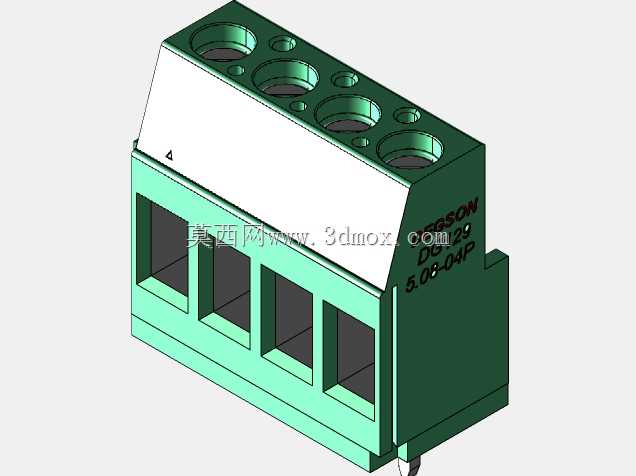

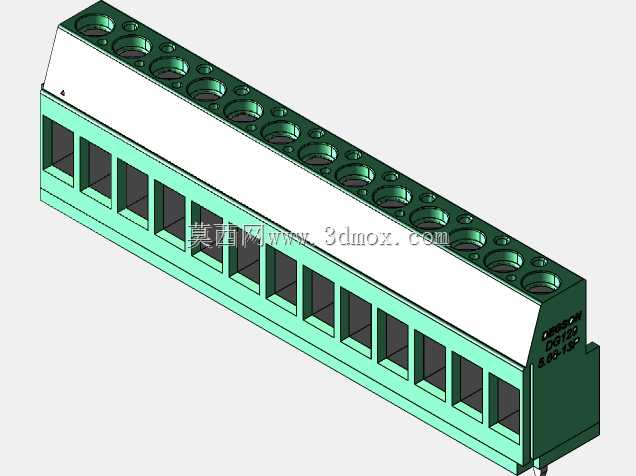

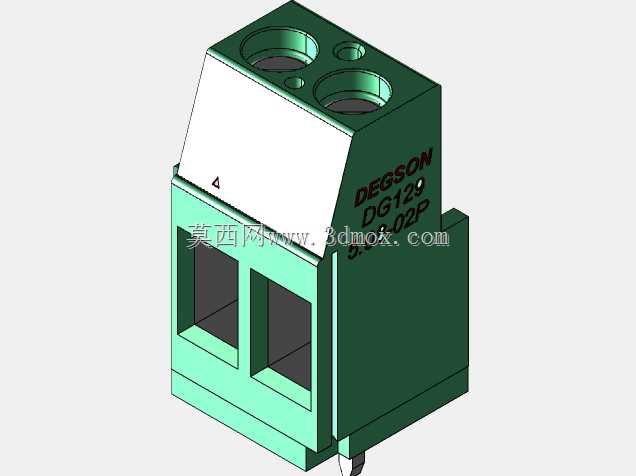

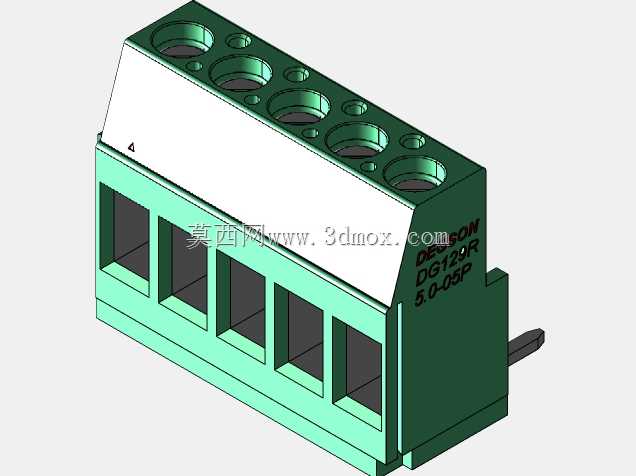

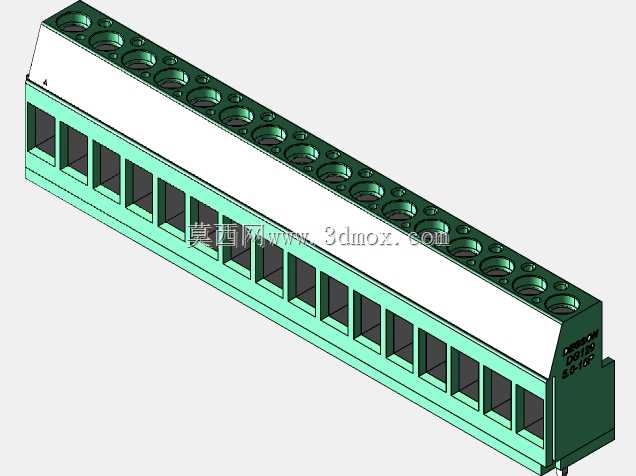

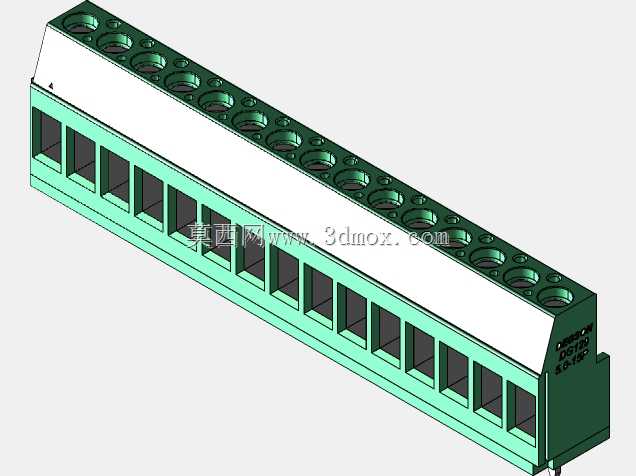

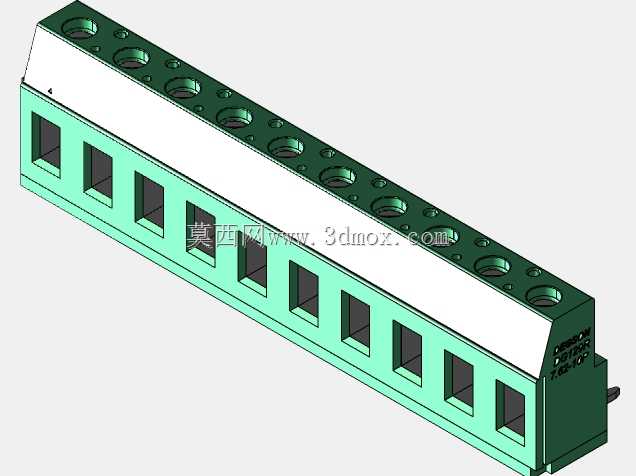

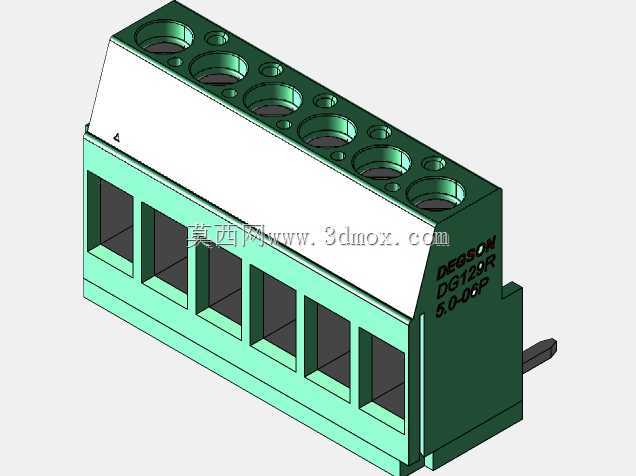

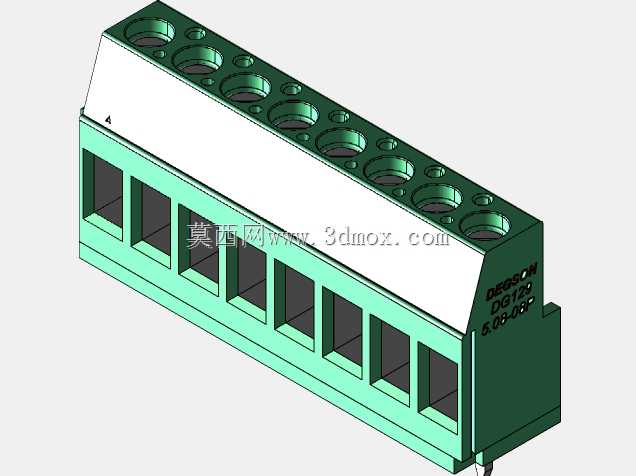

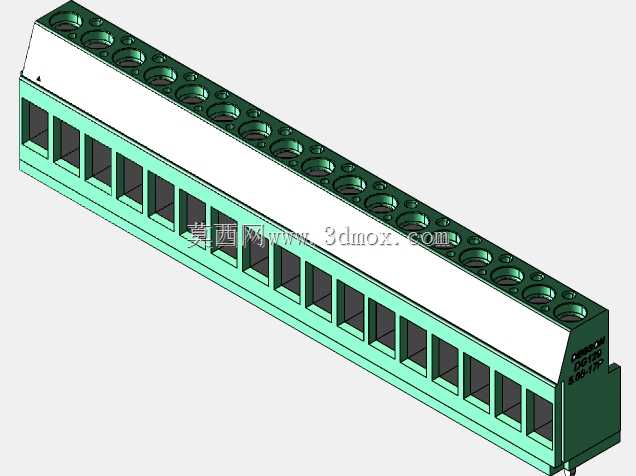

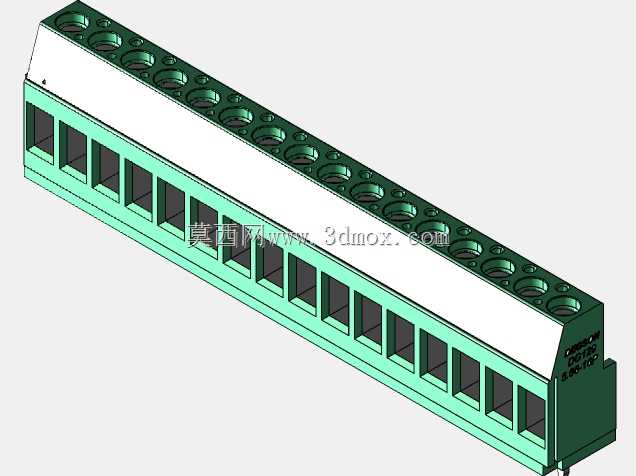

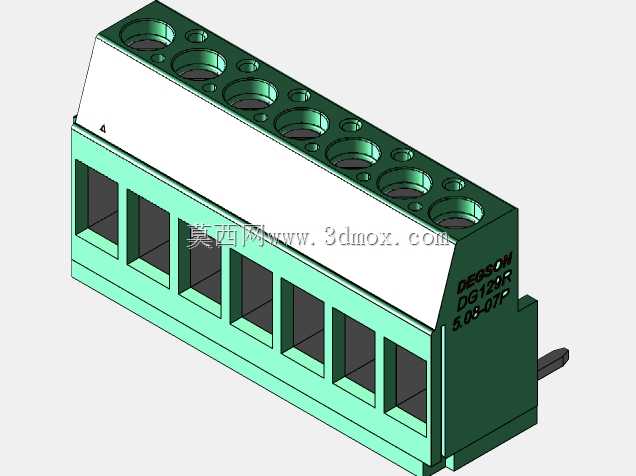

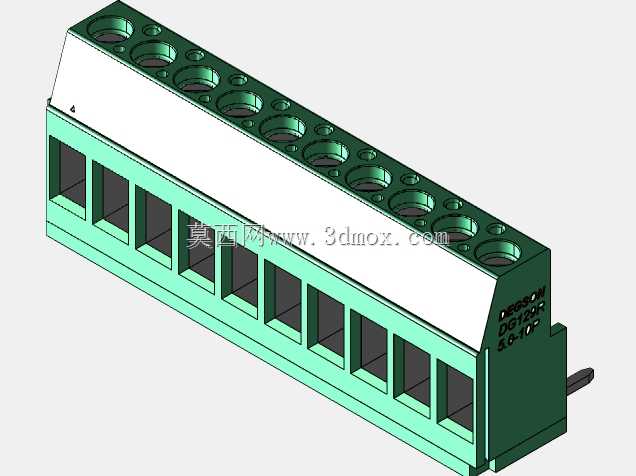

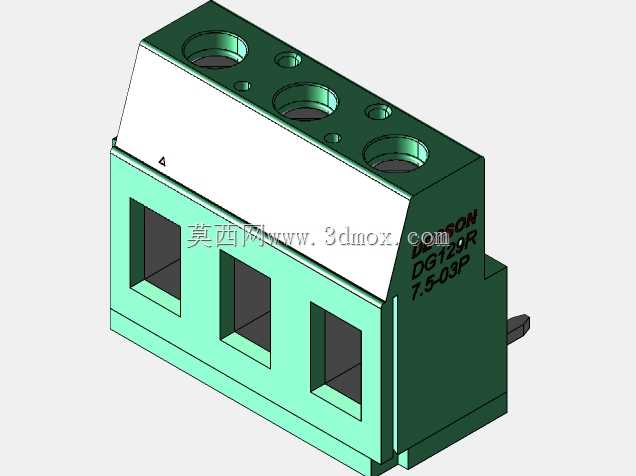

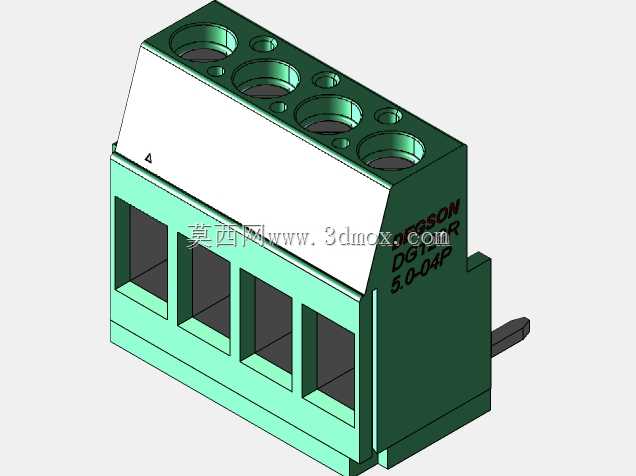

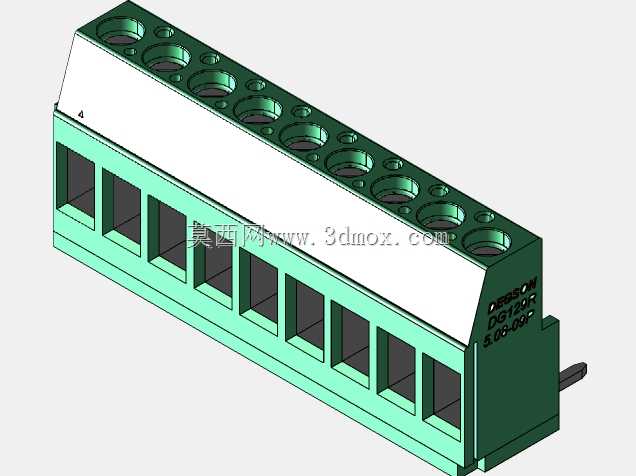

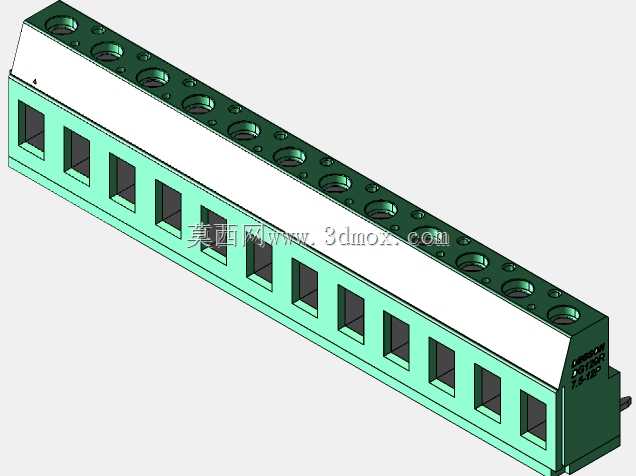

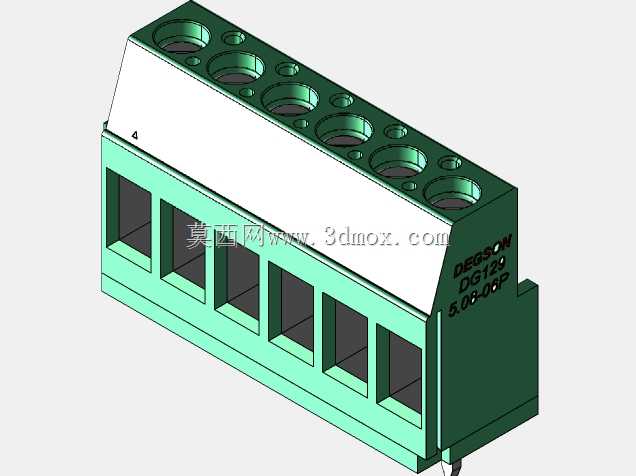

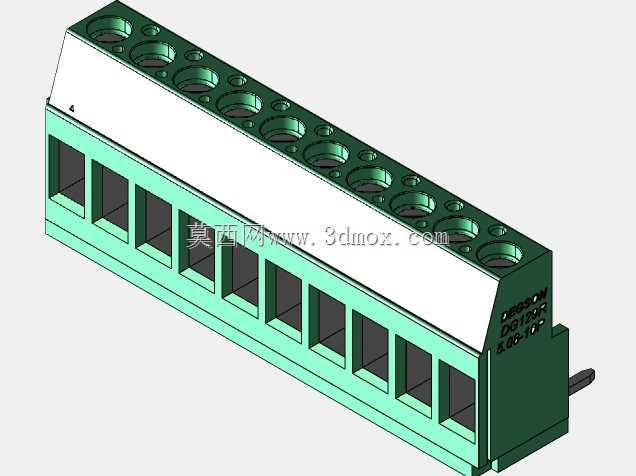

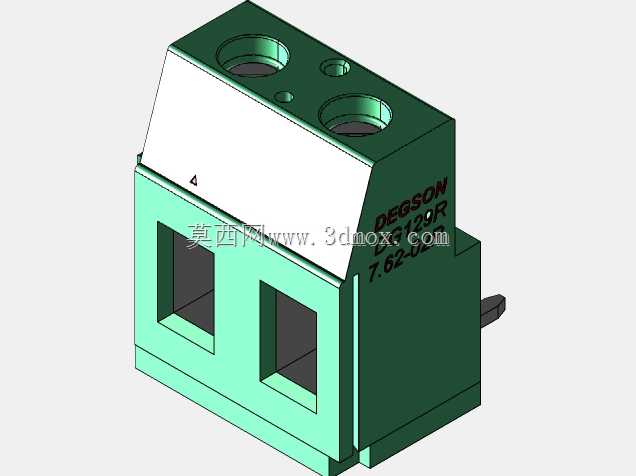

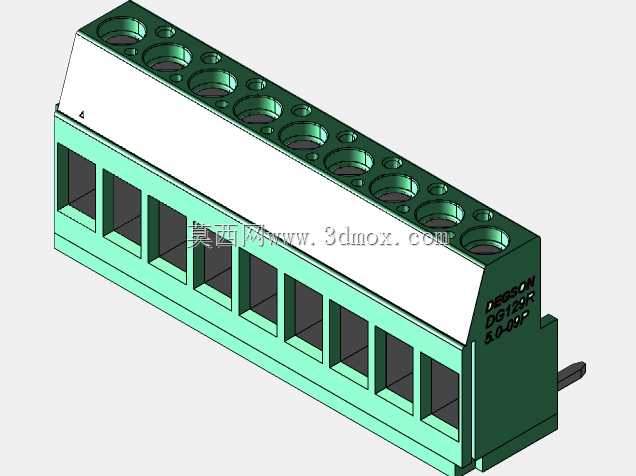

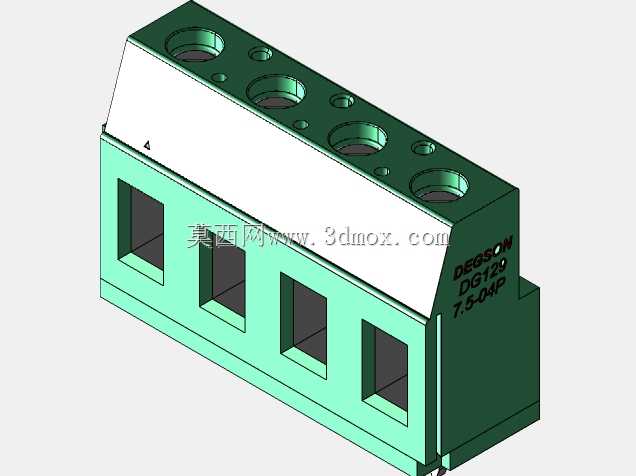

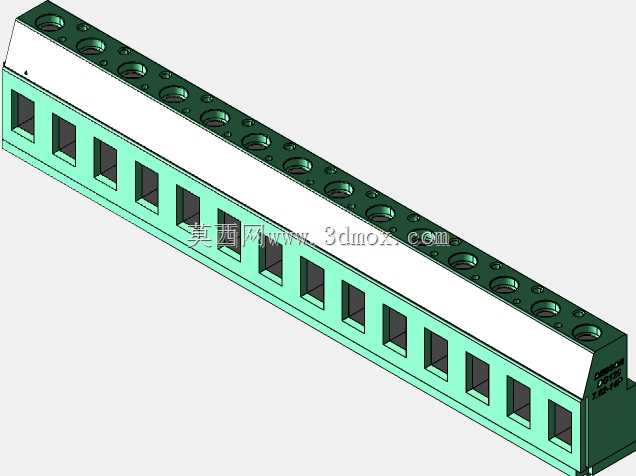

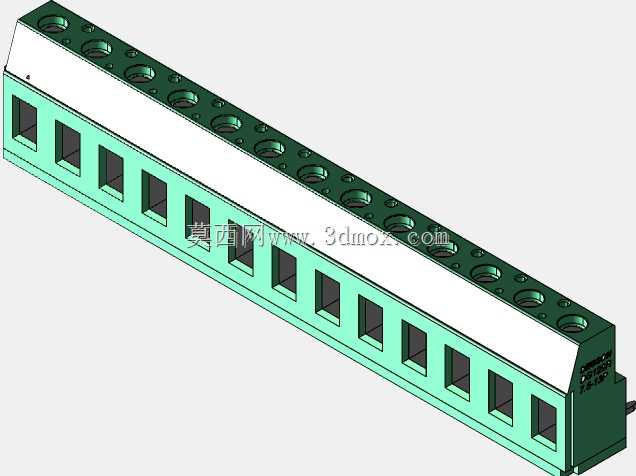

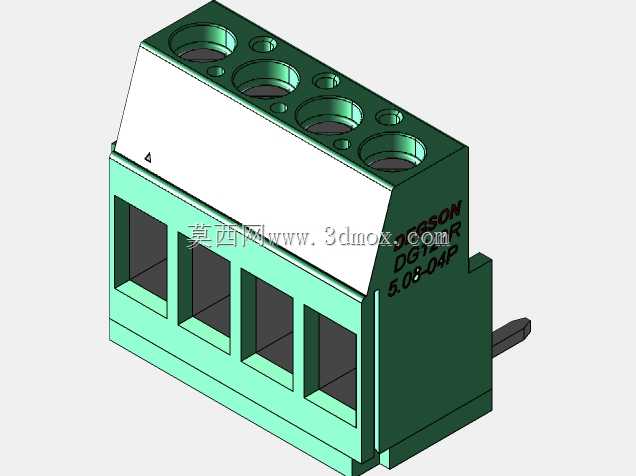

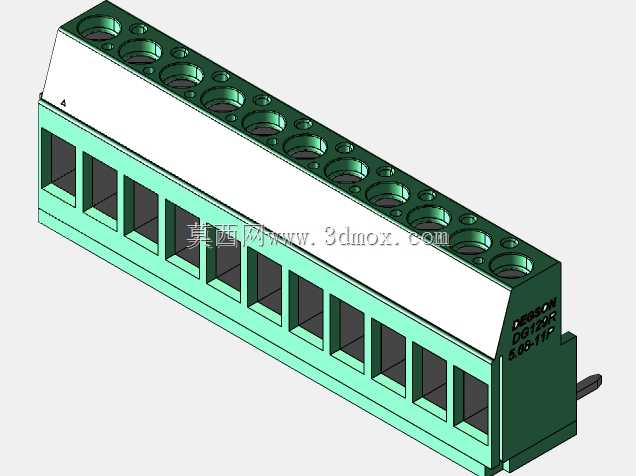

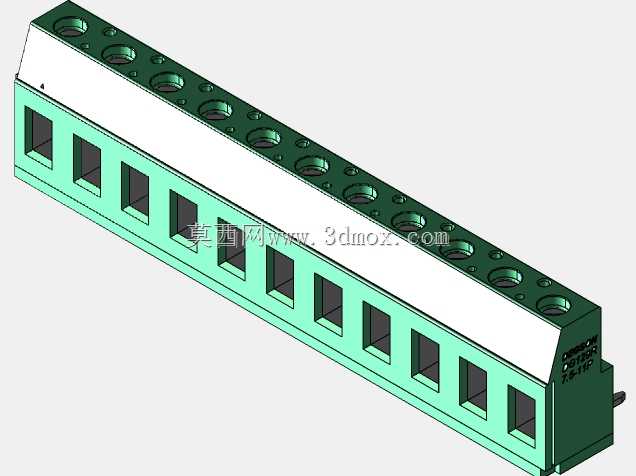

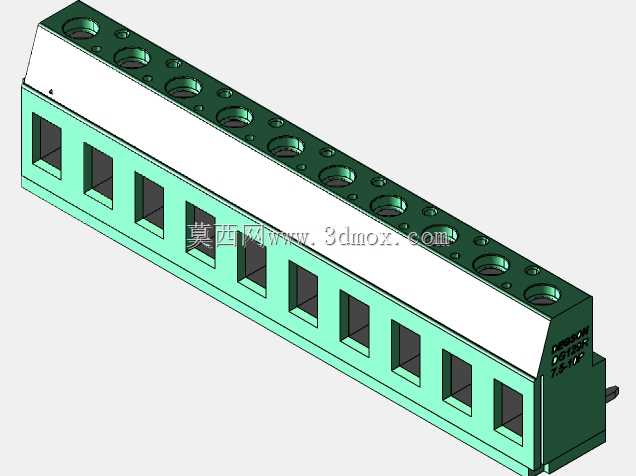

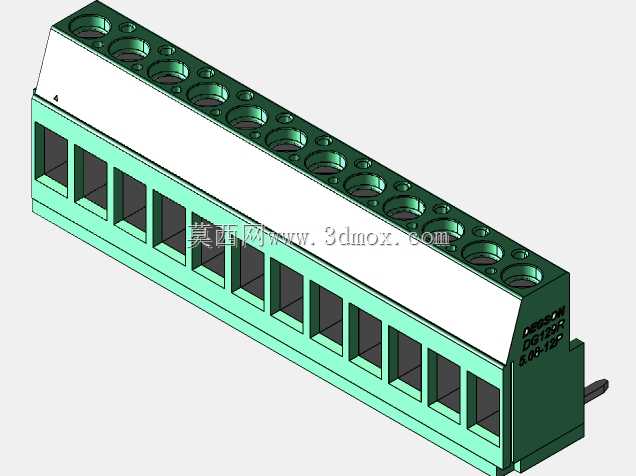

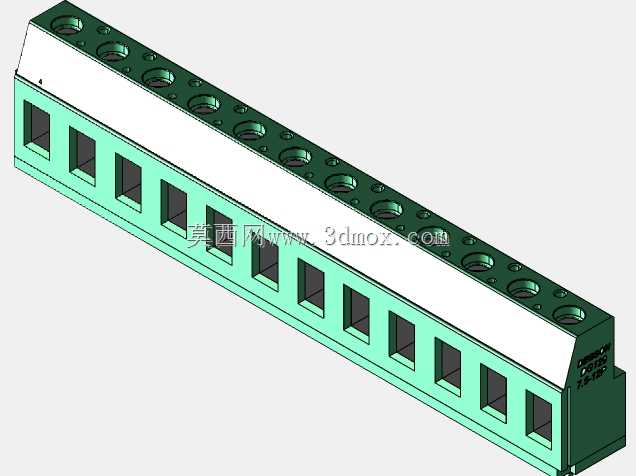

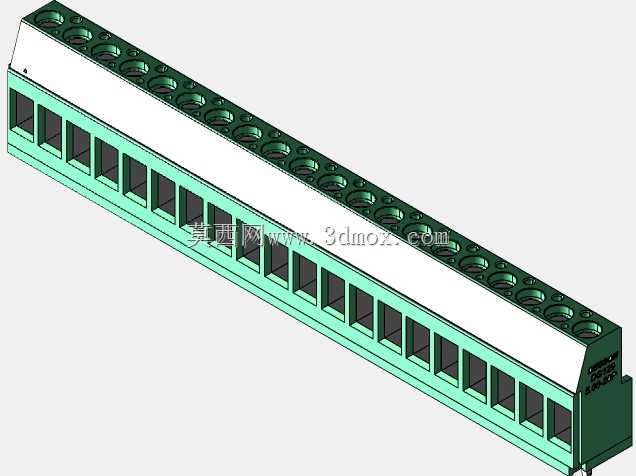

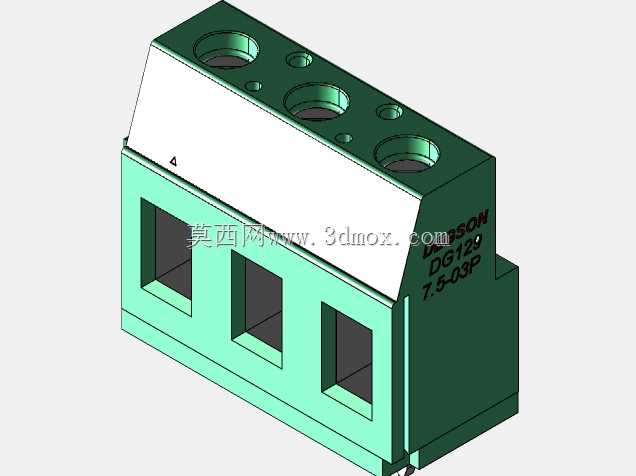

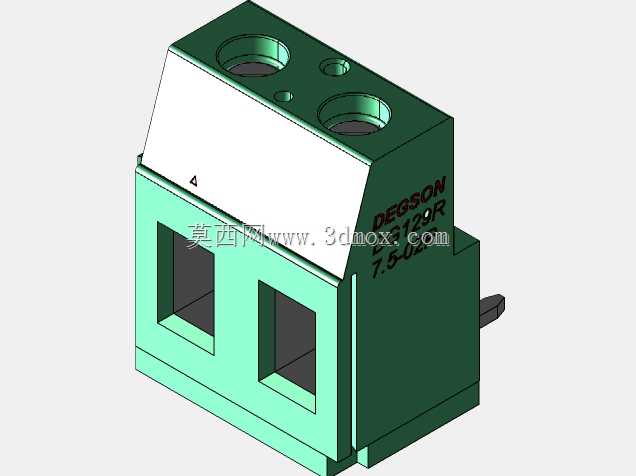

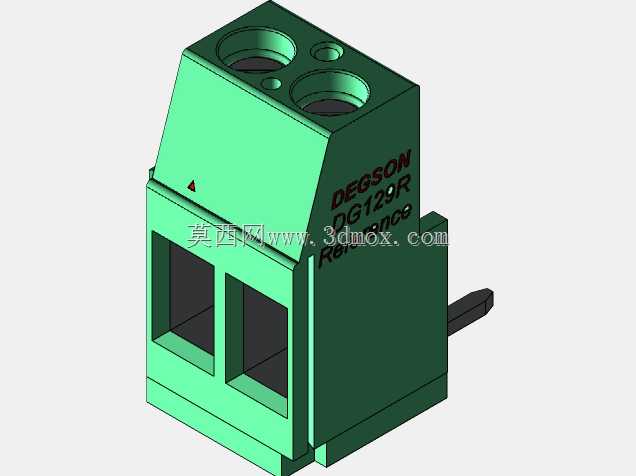

　　在三维建模的细节处理上，模型还原了端子基座表面的品牌标识、型号标注字符，压线螺钉的头部槽型、接线孔的倒角、基座底部的定位凸台等细节都做了还原，在进行设备整体装配时，可以直接调用该模型完成布线干涉检查、安装孔位匹配、操作空间校核等设计验证工作，避免实际装配时出现端子与周边结构件干涉、螺丝刀操作空间不足无法拧紧螺钉、接线后导线弯曲半径不足等实际工程问题。参数化的设计结构也方便设计人员根据自身项目的实际针数需求快速调整模型，不需要从零开始绘制端子模型，有效缩短电气柜、机电设备的三维布线设计周期。
