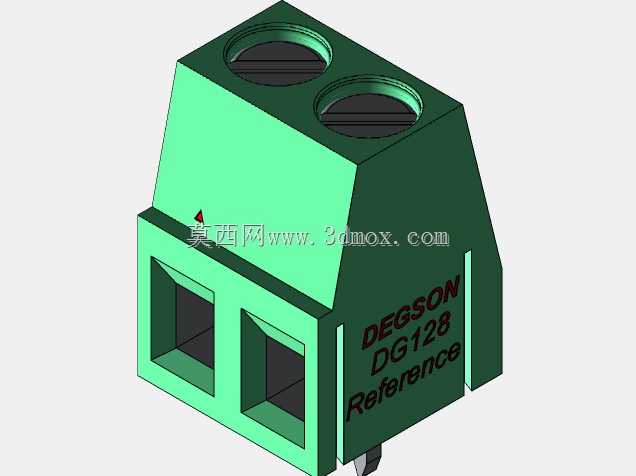

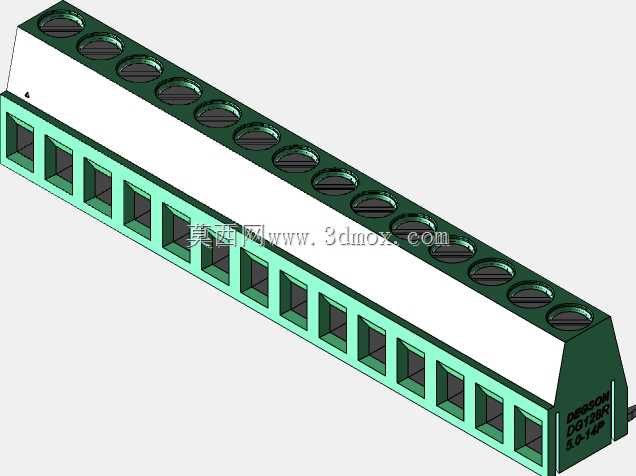

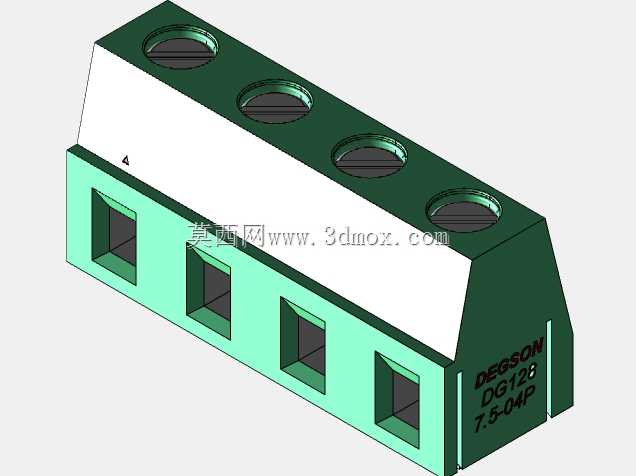

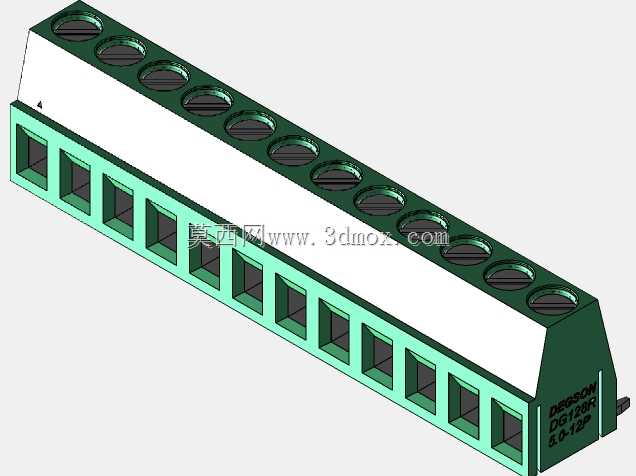

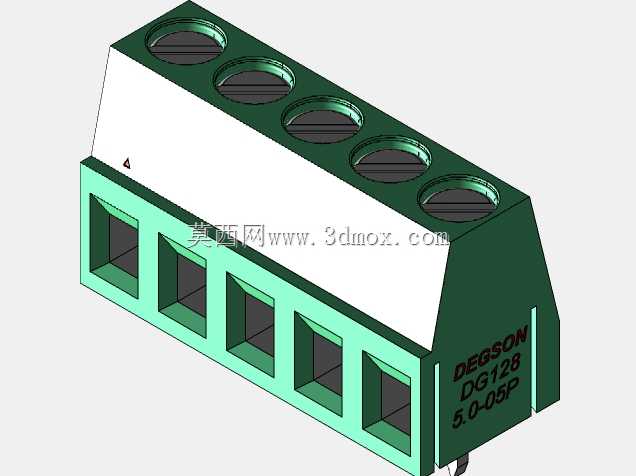

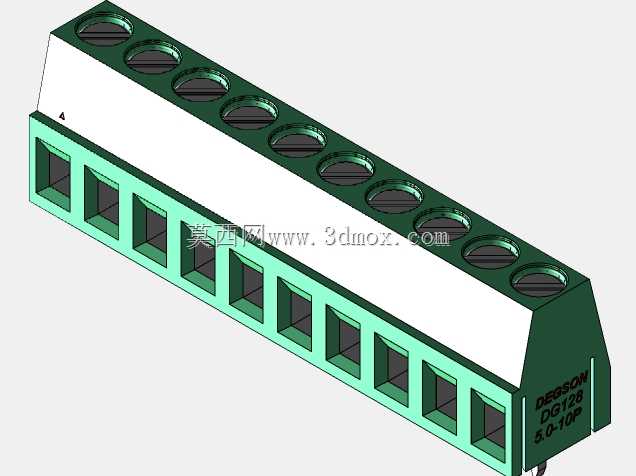

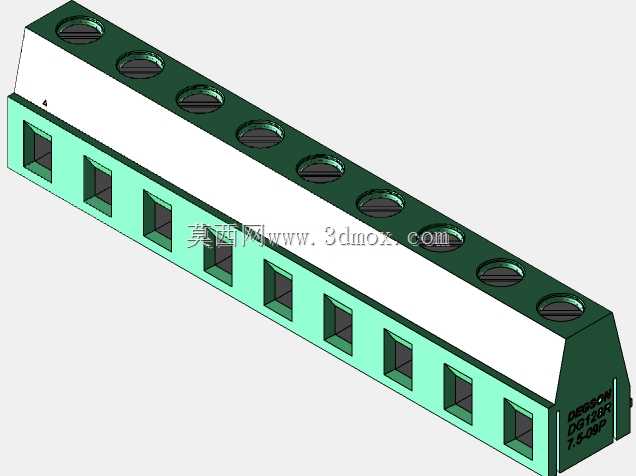

DEGSON DG128系列螺距接线盒组件

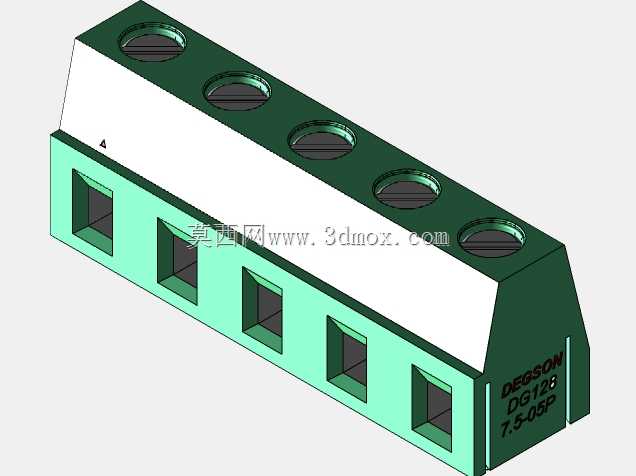

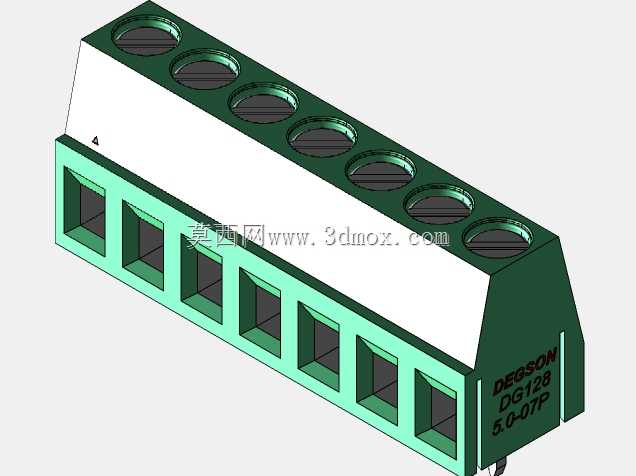

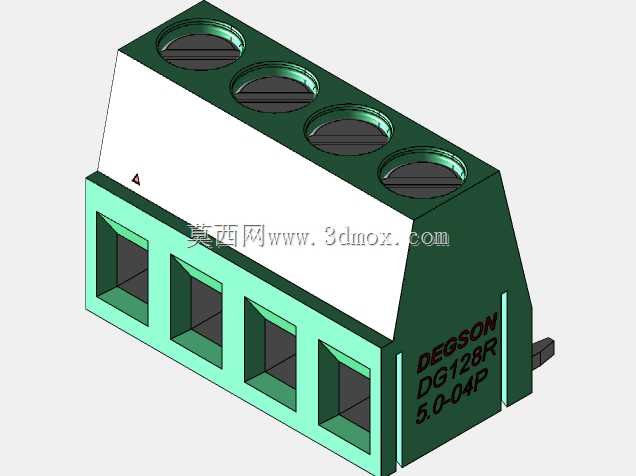

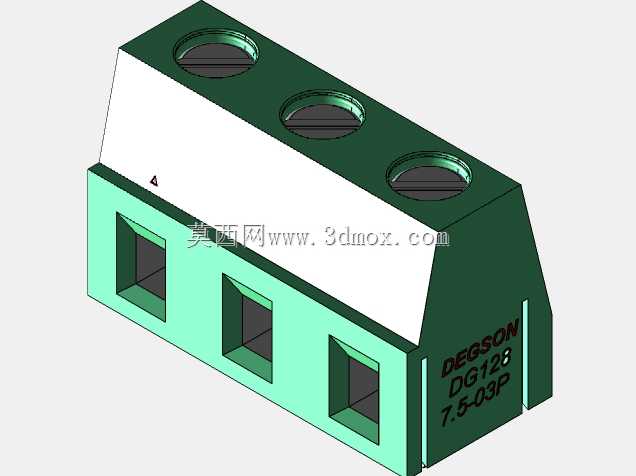

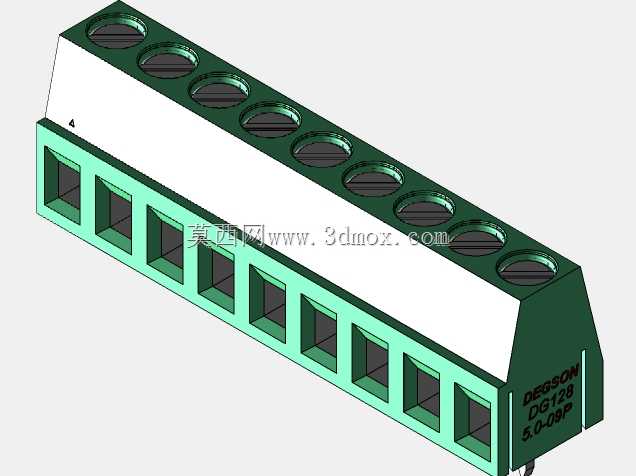

　　在工业电气布线、控制柜组装、低压配电回路搭建这类场景里，接线端子是再常见不过的基础连接件，小到传感器信号转接，大到动力回路分线，都需要靠这类零件实现导线的可靠固定与导通，避免导线直接铰接带来的接触不良、拉脱、绝缘失效等问题。这套DEGSON DG128系列的接线盒组件，覆盖了5.0mm与7.5mm两种常用螺距规格，适配不同线径、不同载流需求的布线场景，不管是紧凑型控制回路里的信号接线，还是小功率动力回路的电源分线，都能找到对应的适配规格。

　　从实际使用的功能特性来看，这款接线端子的额定载流能力可以覆盖15A交直流回路，耐压等级满足300V交直流工况的绝缘要求，适配的导线线径覆盖24-12AWG，也就是0.2到2.5平方毫米的常规多股或单股铜导线，完全符合UL、IEC相关接线端子的安全规范，能在-40℃到105℃的环境温度区间内稳定工作，不管是户外柜体的低温环境，还是设备内部临近发热元件的稍高温区域，都能保持连接可靠性，不会因为温度形变导致夹持力下降、接触电阻升高。

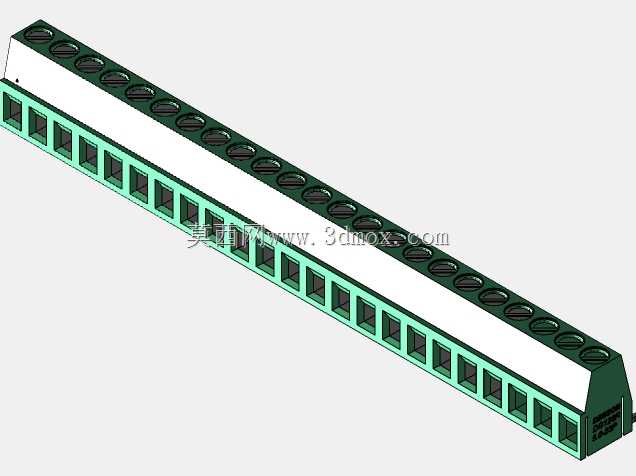

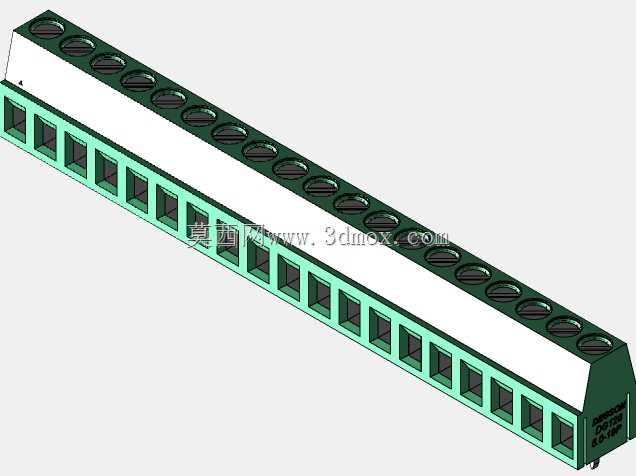

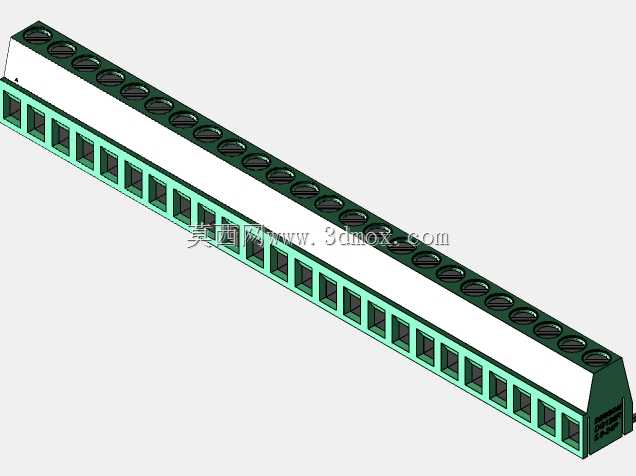

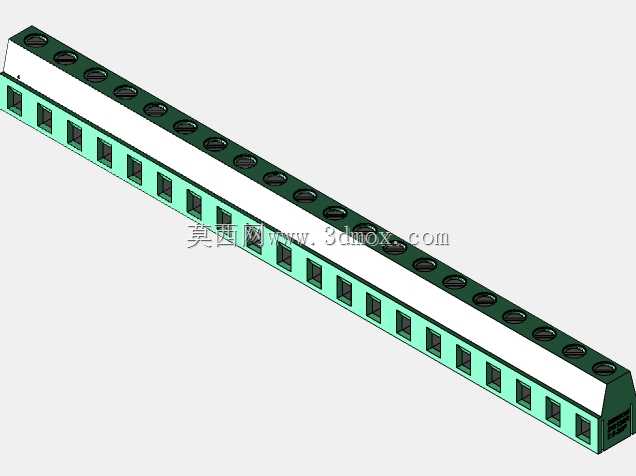

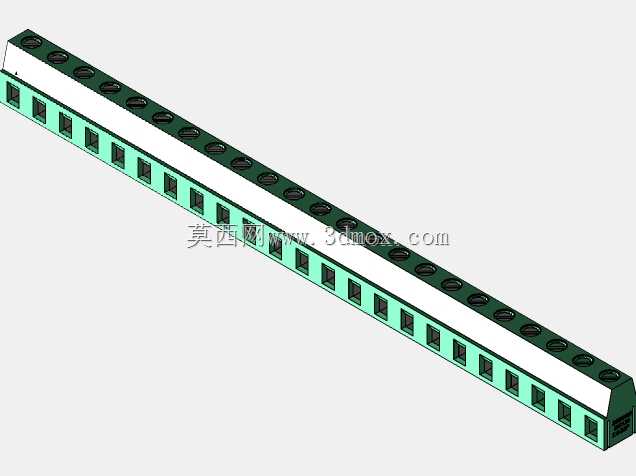

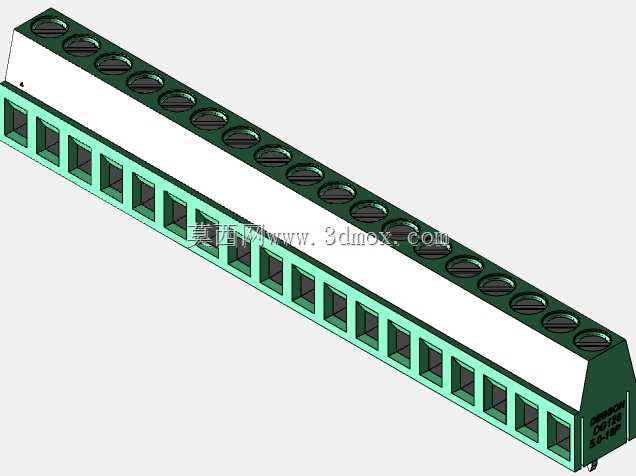

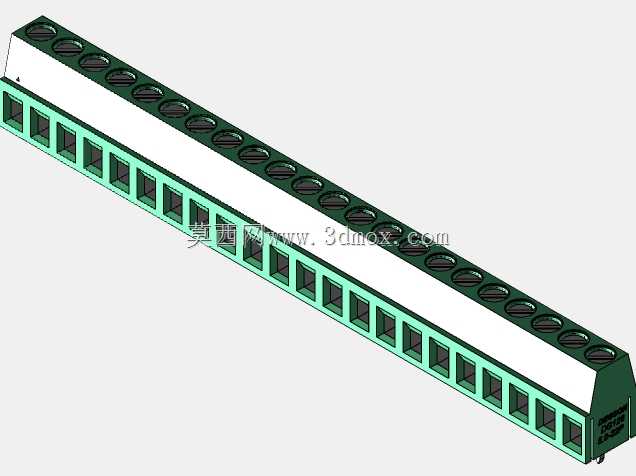

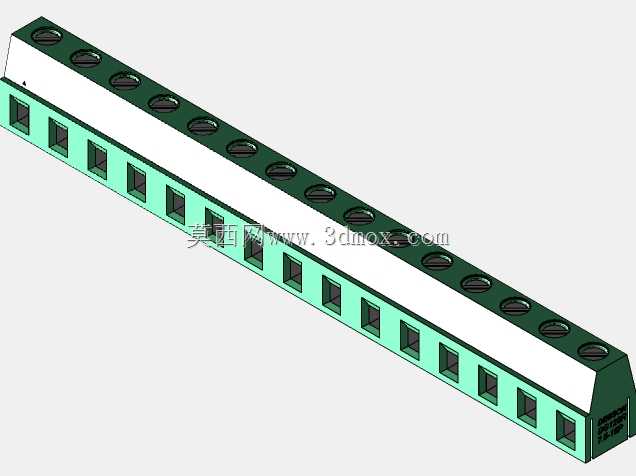

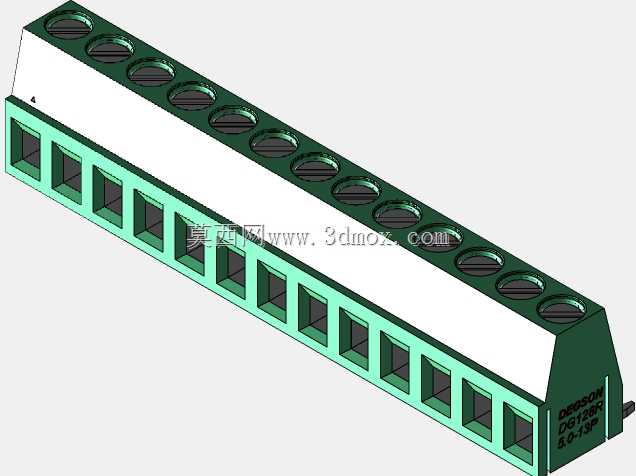

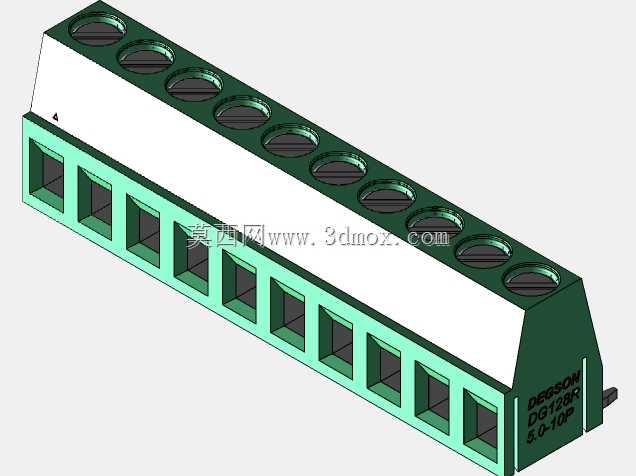

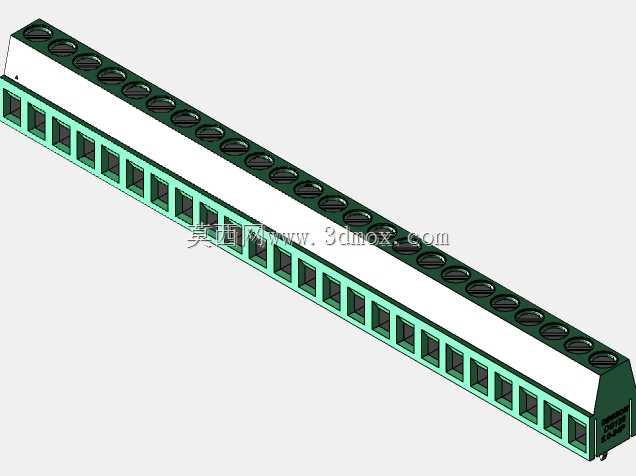

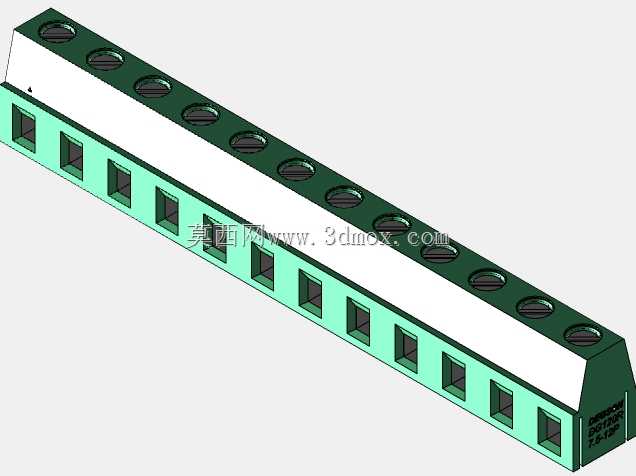

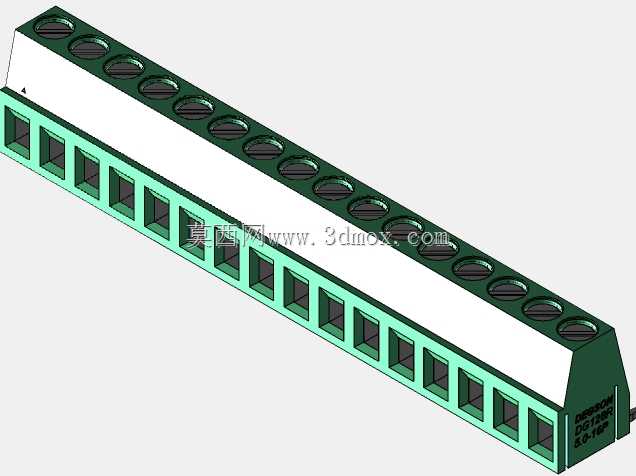

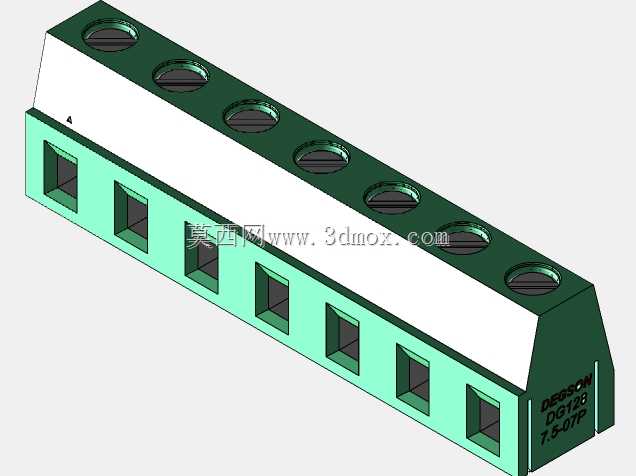

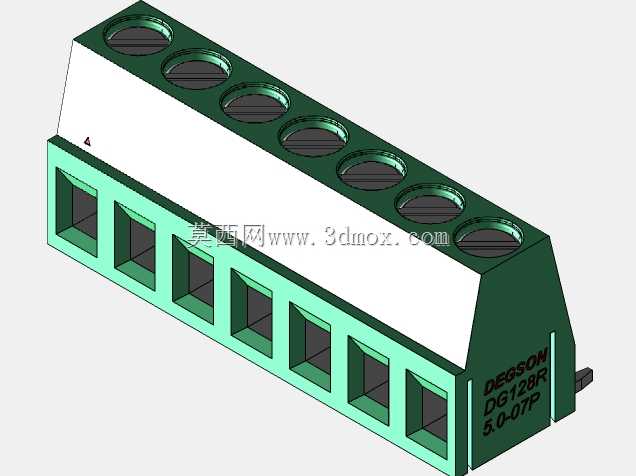

　　在设计思路上，这套组件做了全规格的参数化设计，没有把不同针数、不同螺距的型号做成独立的孤立模型，而是把核心的针数、针距参数做成了可调整的驱动尺寸，在建模逻辑里，只需要修改对应引脚数、引脚间距的参数值，就能快速生成对应规格的端子模型，不需要从零开始重画结构。这种设计逻辑对于做电气柜三维布线的工程师来说非常实用，很多时候选型阶段会反复调整端子的位数、间距来适配柜内空间，参数化的模型可以直接调整参数生成需要的规格，不用反复下载不同型号的模型，大幅提升布板效率。

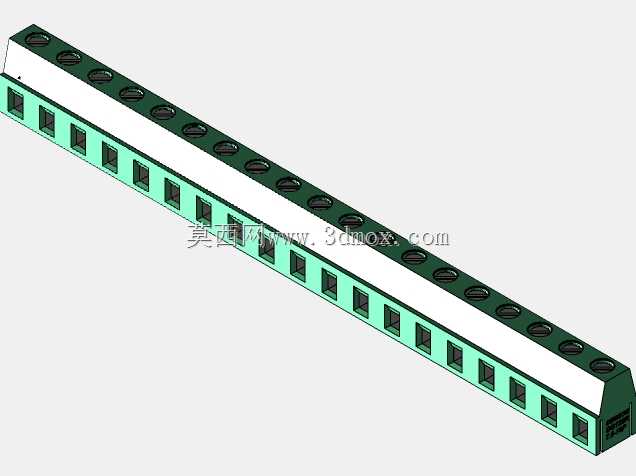

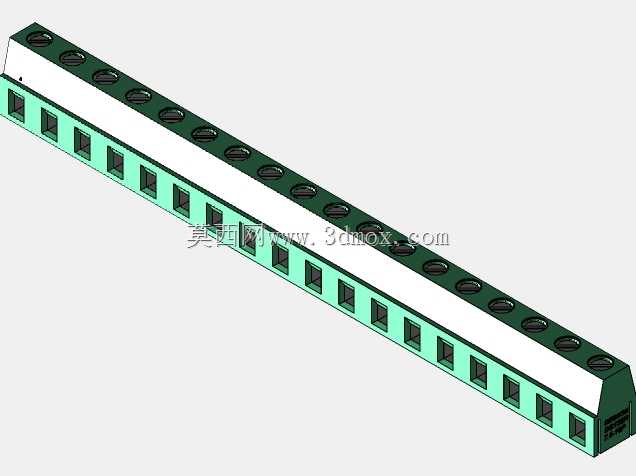

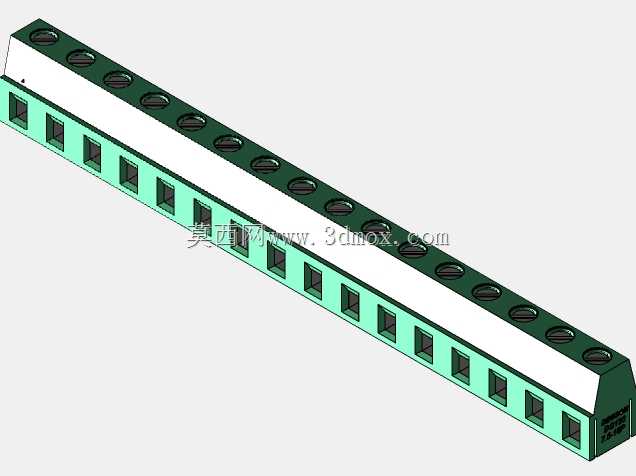

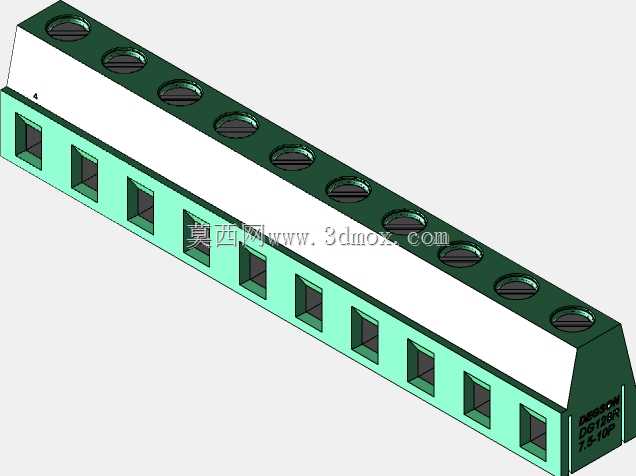

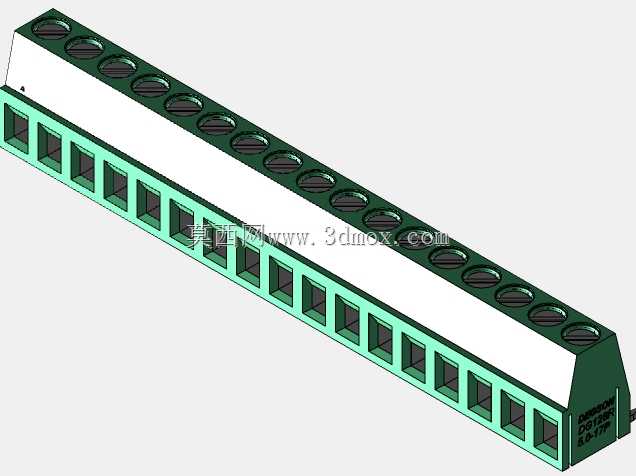

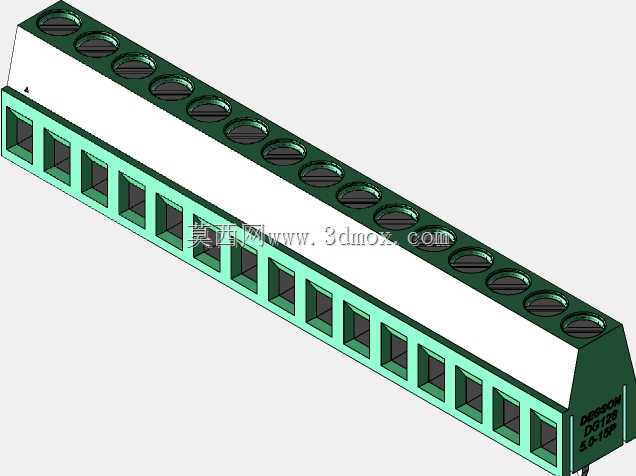

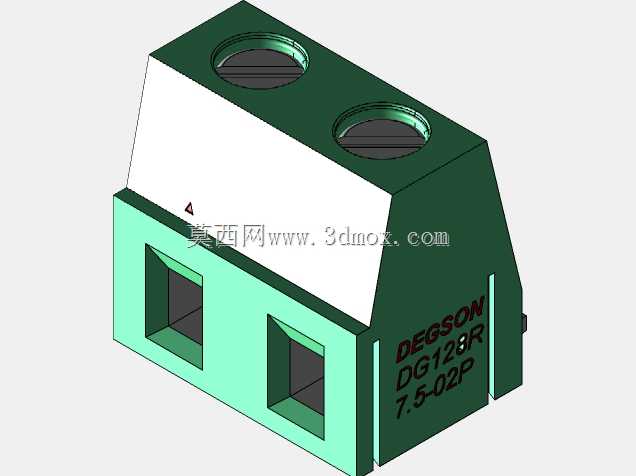

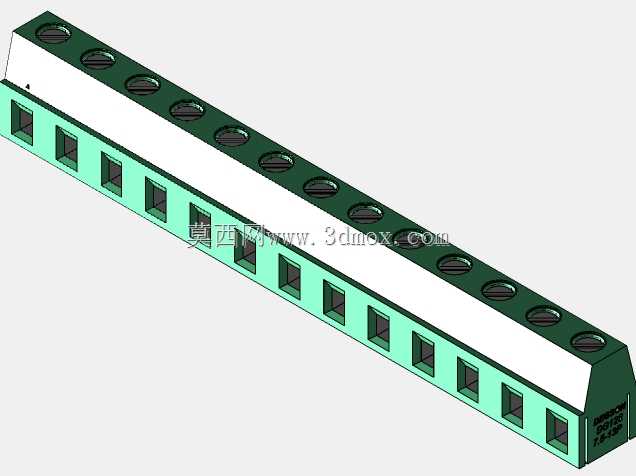

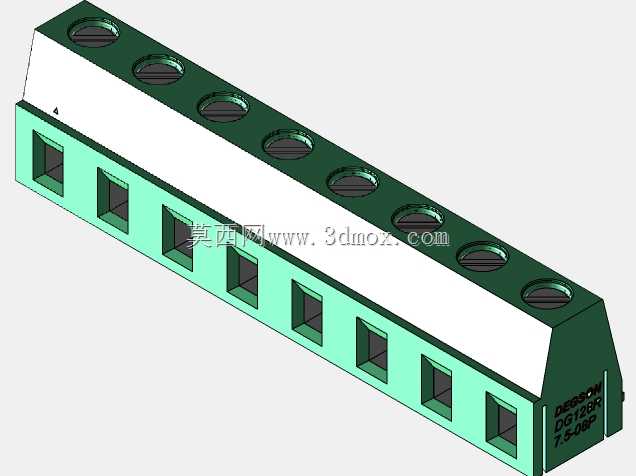

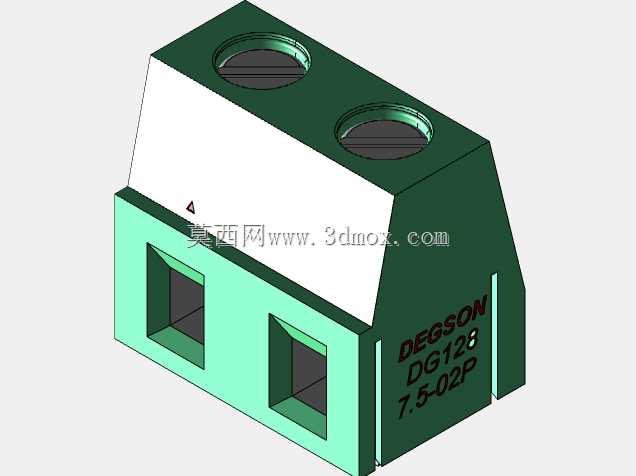

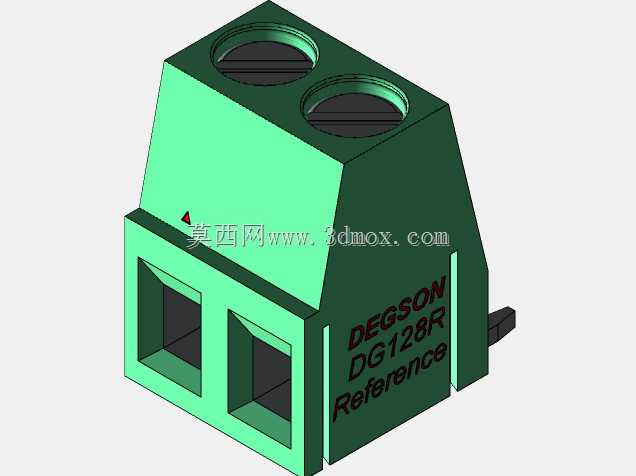

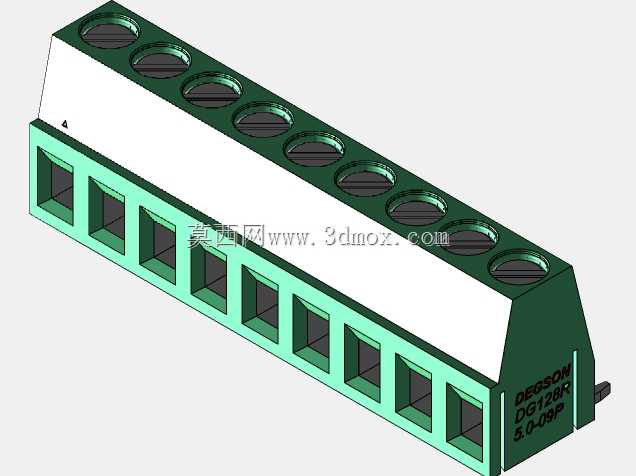

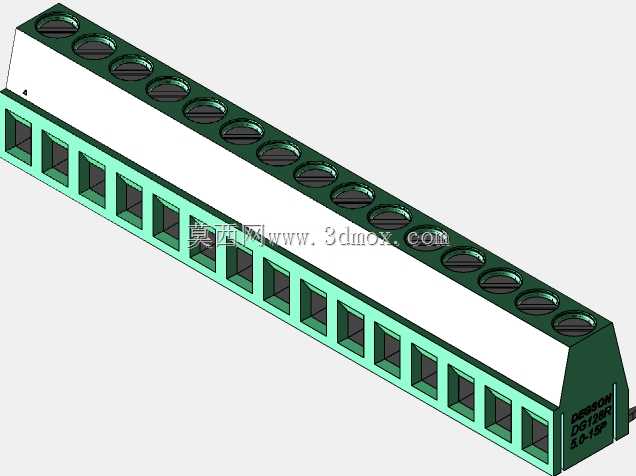

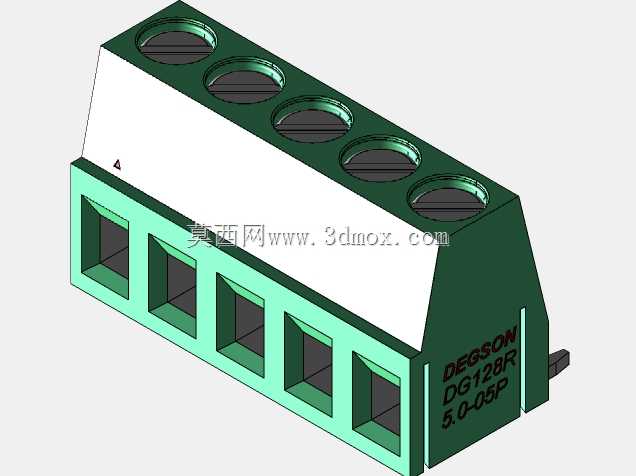

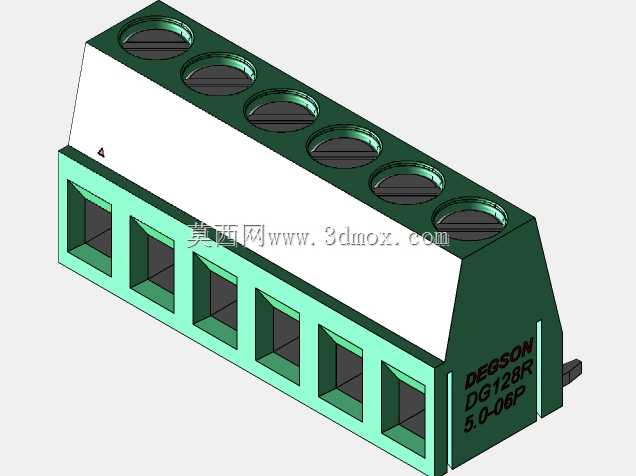

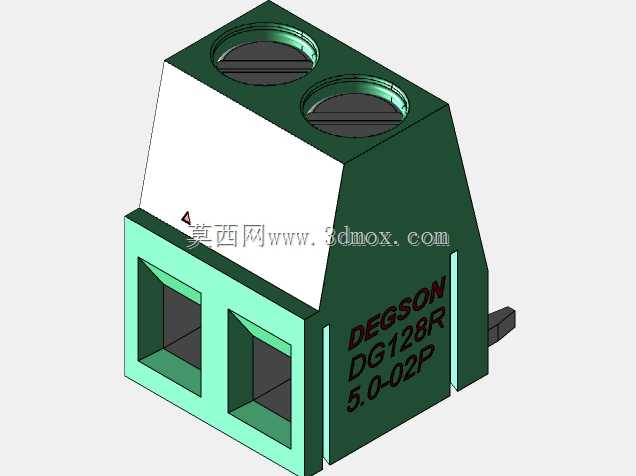

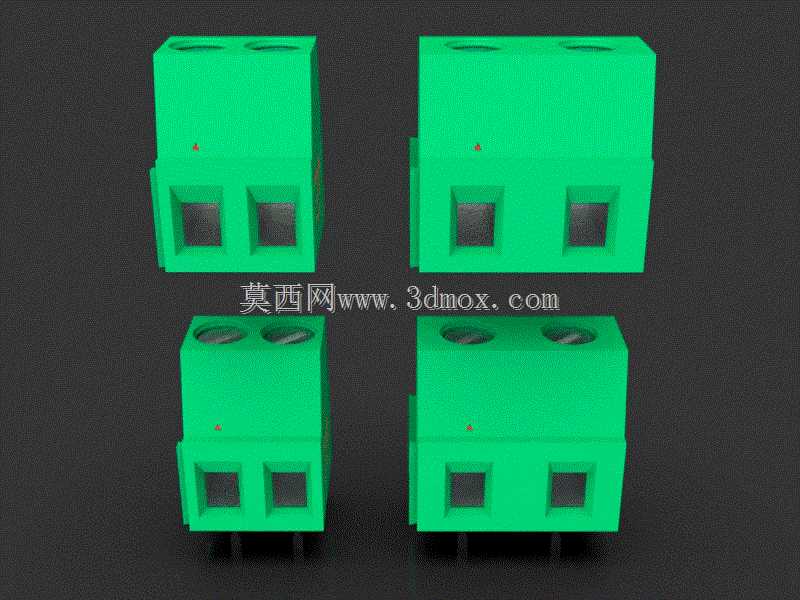

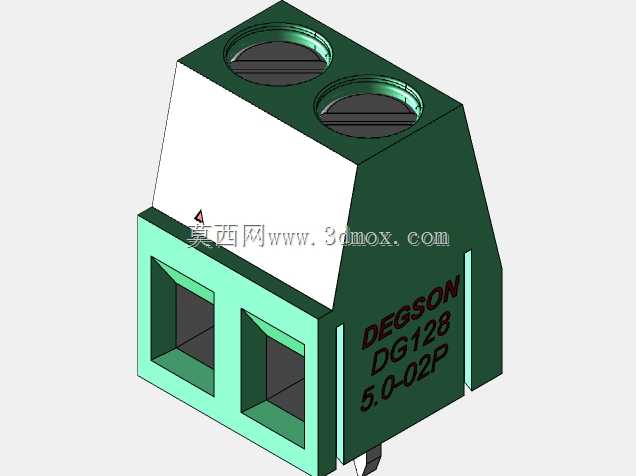

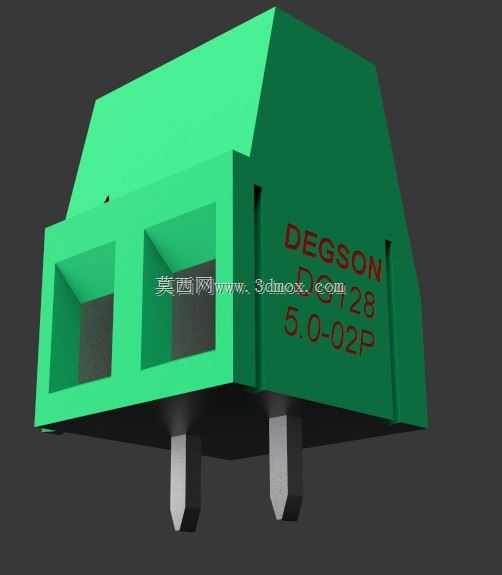

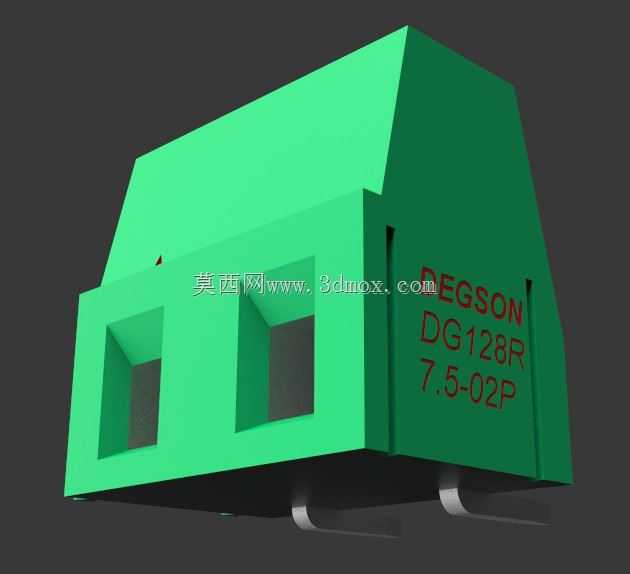

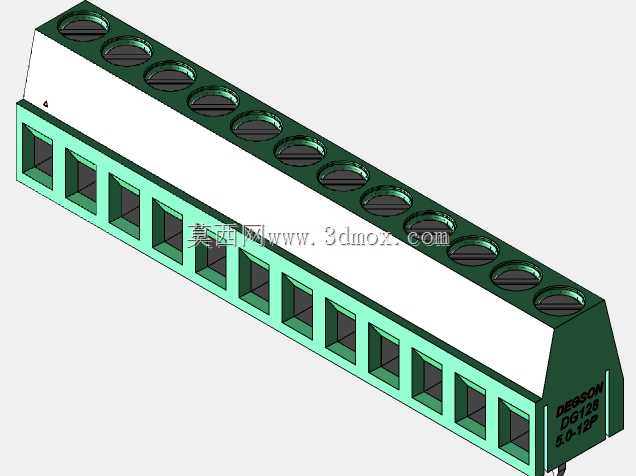

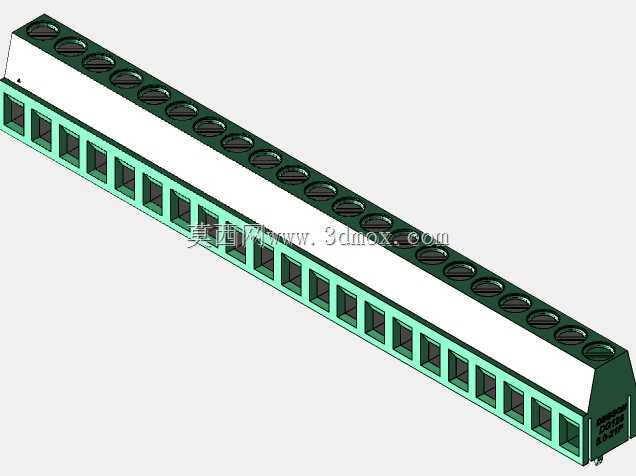

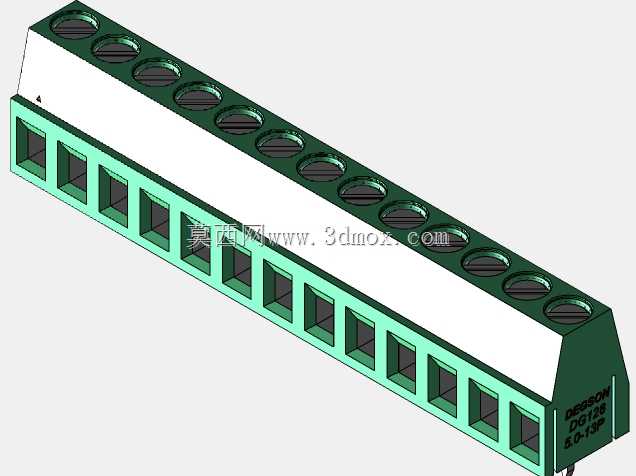

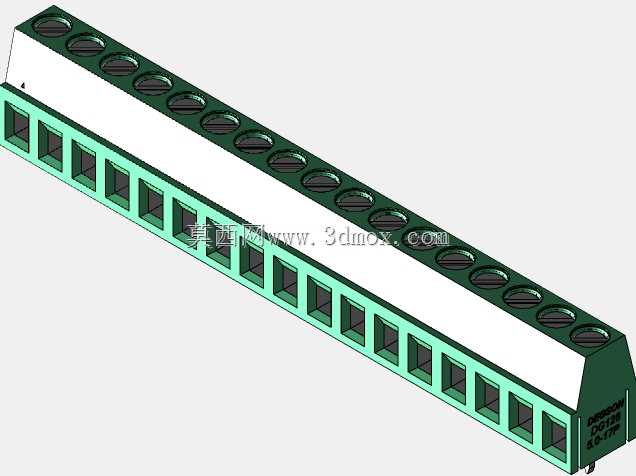

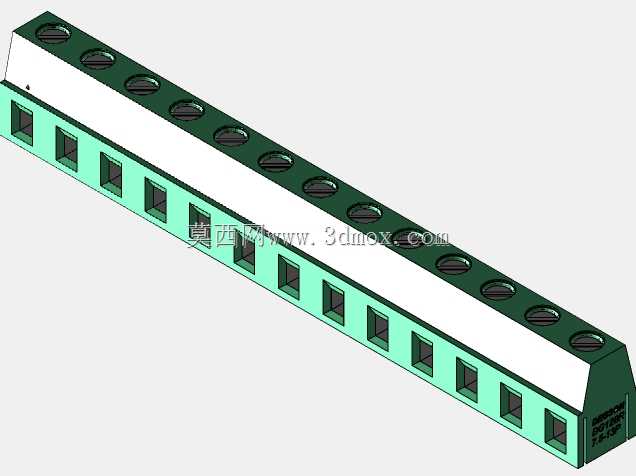

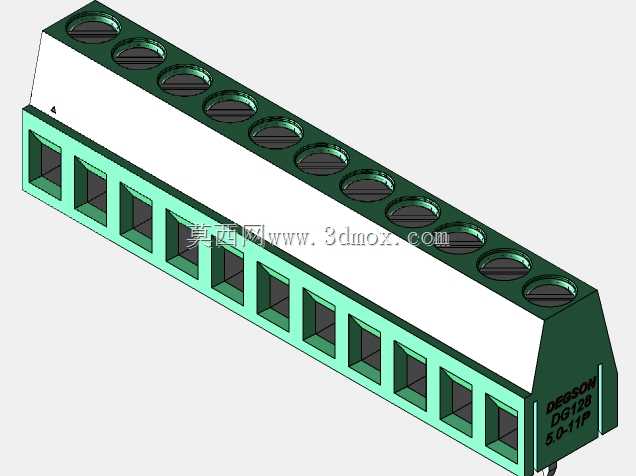

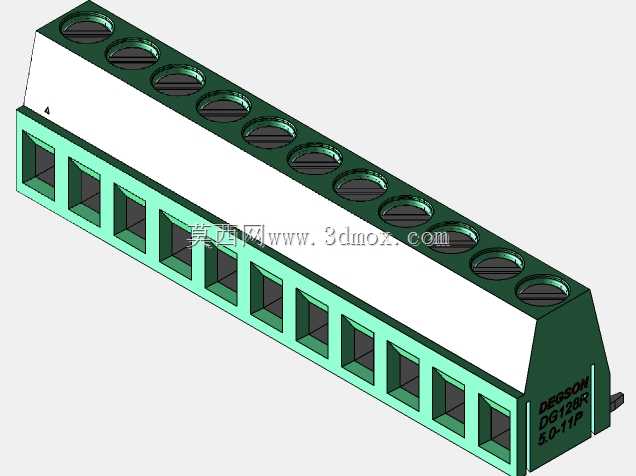

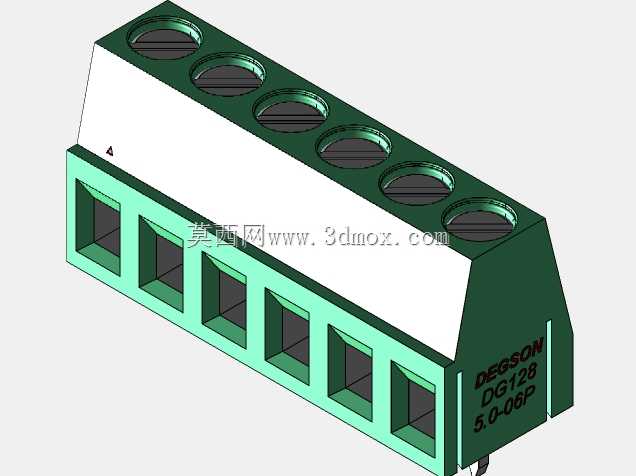

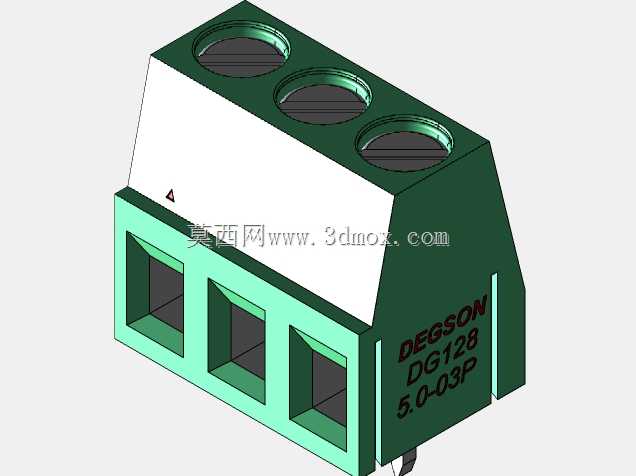

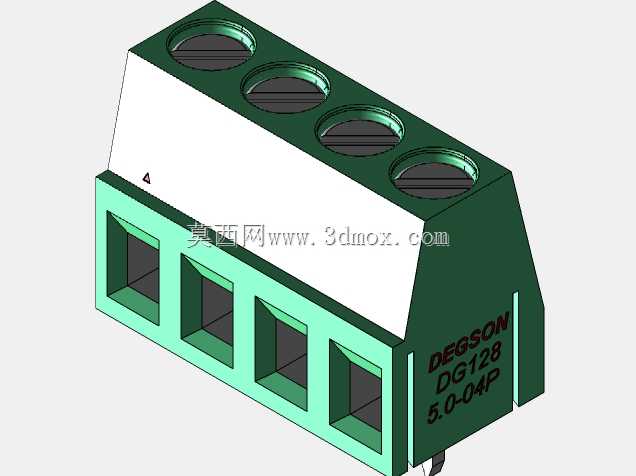

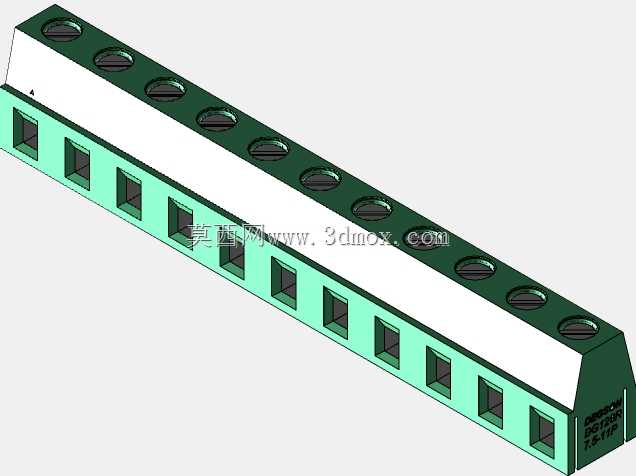

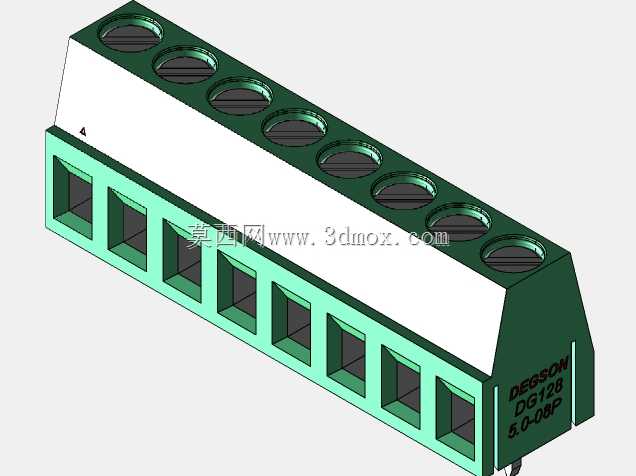

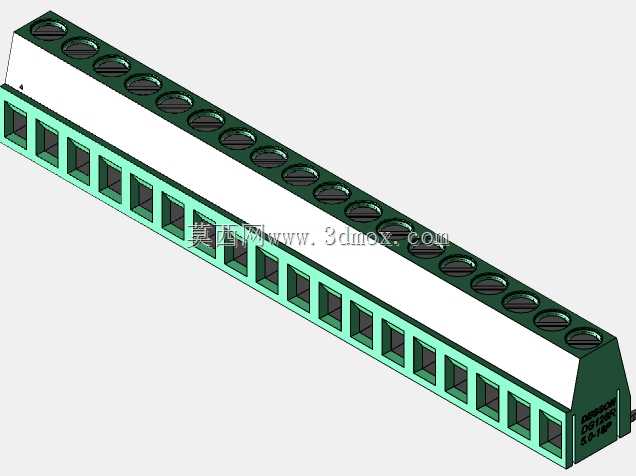

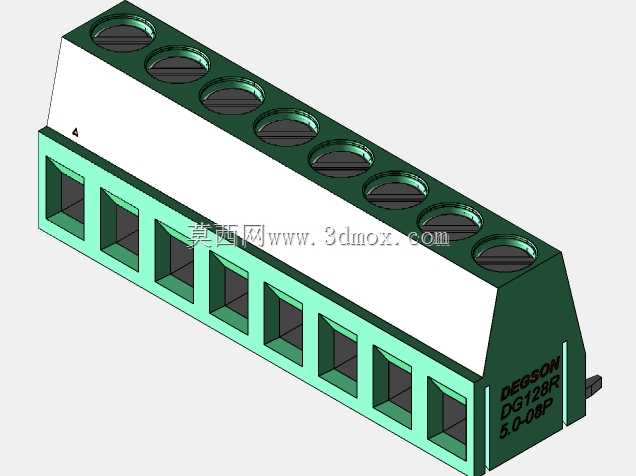

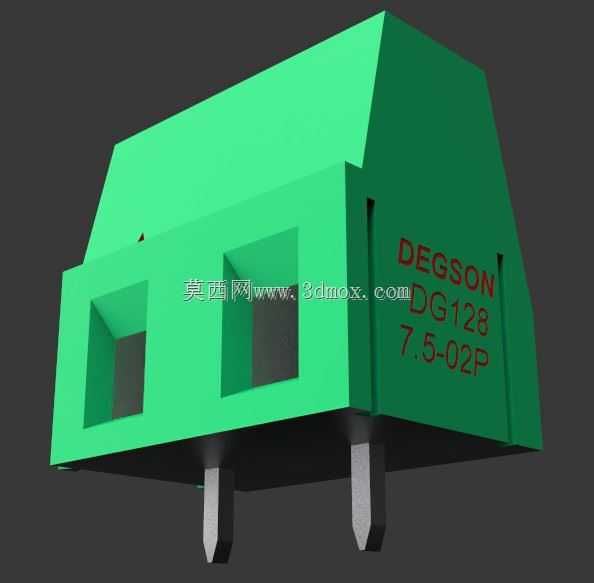

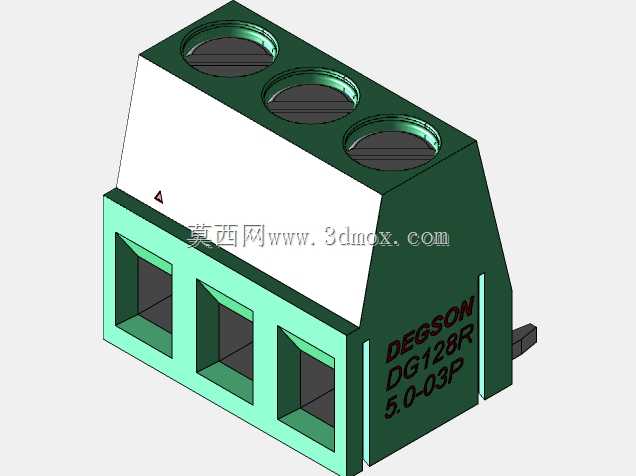

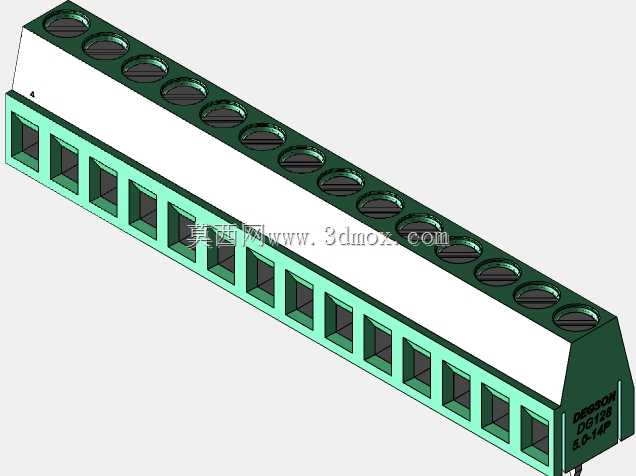

　　从外形与安装边界来看，这款接线端子采用直焊板插装结构，底部引脚为标准直插式设计，适配PCB板上的标准安装孔位，焊盘尺寸与引脚间距严格匹配对应螺距的规范，不会出现引脚与焊盘错位的问题。端子本体采用绿色阻燃绝缘材料，表面印有清晰的型号、规格标识，接线端采用螺钉压接结构，压线螺钉的行程足够容纳最大线径的导线，压接区域做了防滑纹路，拧紧螺钉后可以牢牢压紧导线线芯，不会因为设备运行的振动导致导线松脱。相邻接线位之间设置了绝缘隔栏，避免不同回路的导线毛刺外露造成极间短路，绝缘隔栏的高度足够覆盖螺钉头部，即使接线时导线有少量外露，也不会碰到相邻回路的导电部分。

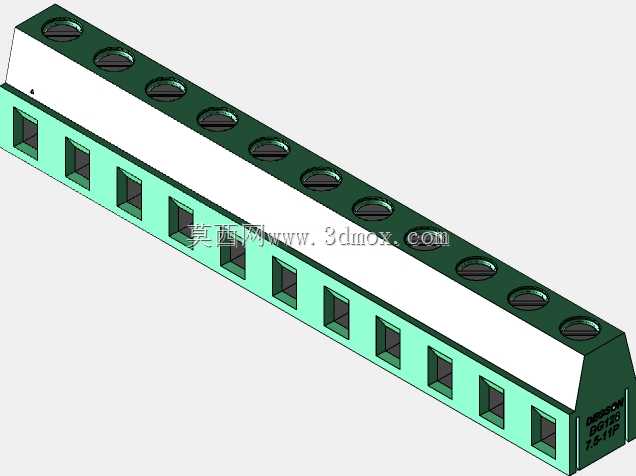

　　在实际设备选型应用中，这类接线端子常被用在小型PLC扩展模块、工业传感器接线盒、小型开关电源的输出端子排、低压控制回路的分线模块上，5.0mm螺距的规格因为尺寸紧凑，更多用在信号回路、小电流控制回路的布线，节省PCB板的安装空间；7.5mm螺距的规格因为爬电距离、电气间隙更大，更多用在小功率动力回路、电源输入输出的接线位置，满足更高的绝缘安全要求。安装时只需要将端子引脚插入PCB对应的安装孔，过波峰焊或者手工焊接固定即可，不需要额外的固定卡扣或者安装螺丝，焊接完成后引脚与PCB板的结合强度足够承受常规接线时的拧螺钉力矩，不会出现端子被拧动脱落的问题。

　　建模层面上，这套模型还原了端子的所有细节结构，包括压线螺钉的头部槽型、绝缘本体的脱模斜度、底部引脚的倒角、标识区域的刻字细节，在做三维布线时可以直接在模型上选取接线点，生成的导线长度、折弯半径都和实际装配完全一致，不会出现布线完成后实际装配时导线长度不够、和周边零件干涉的问题。对于做结构设计的工程师来说，在布局PCB安装位置时，可以直接调取模型核对安装空间，预留出足够的接线操作空间，避免后期装配时因为端子前方空间不足，导致螺丝刀无法伸入拧紧压线螺钉的问题。
