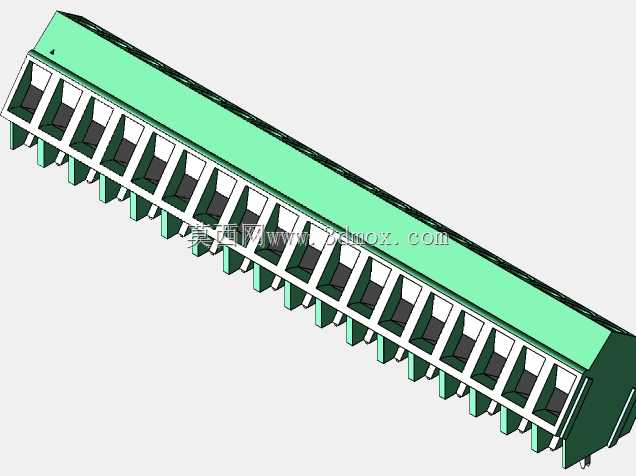

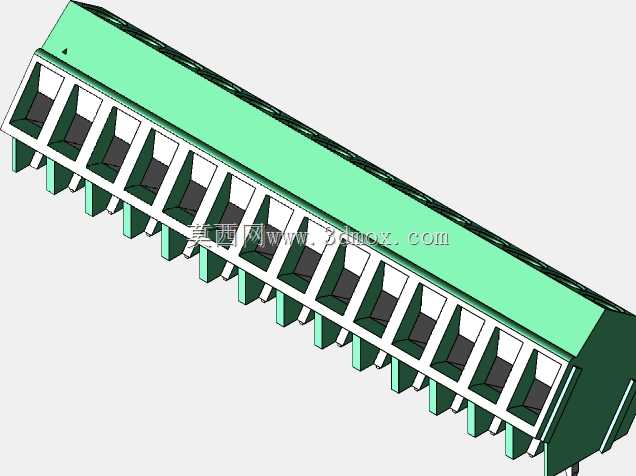

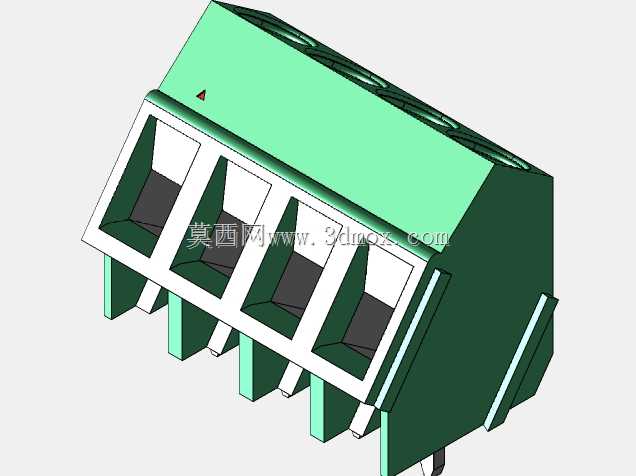

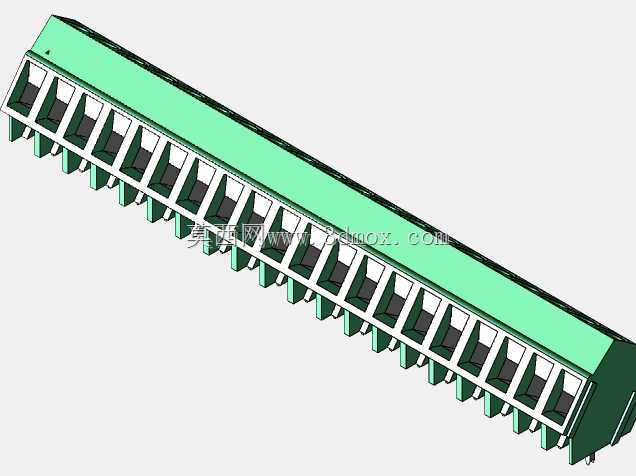

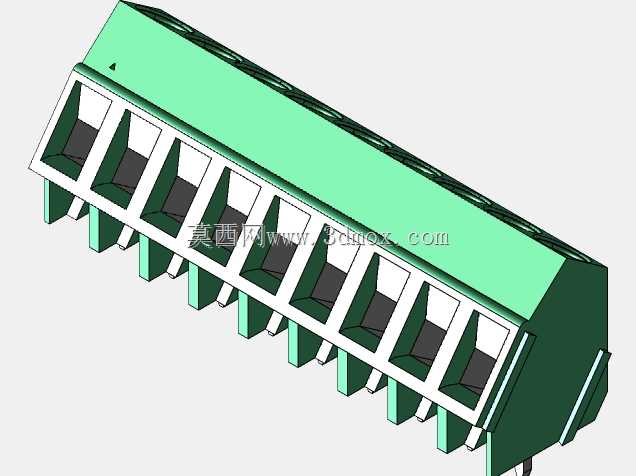

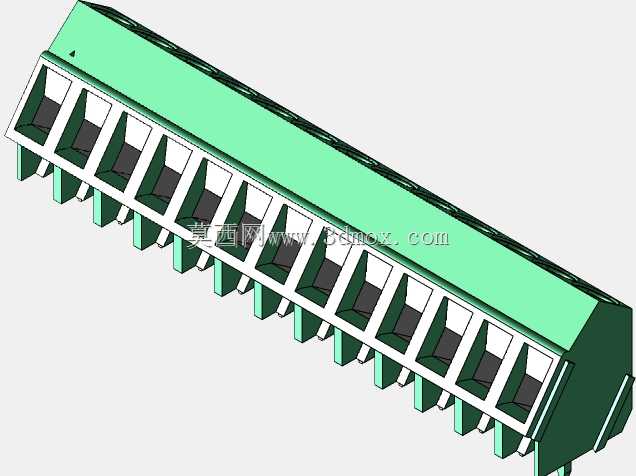

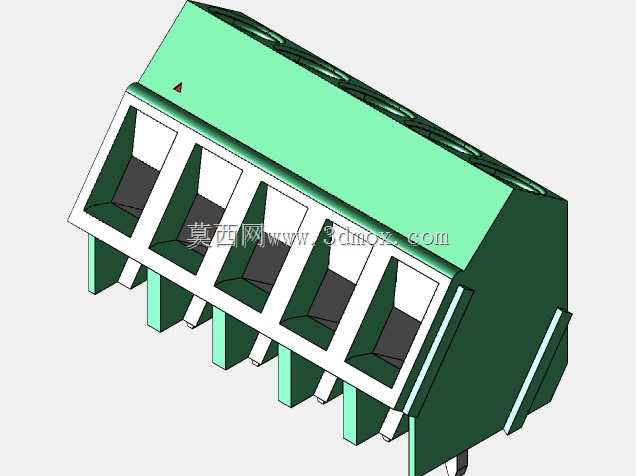

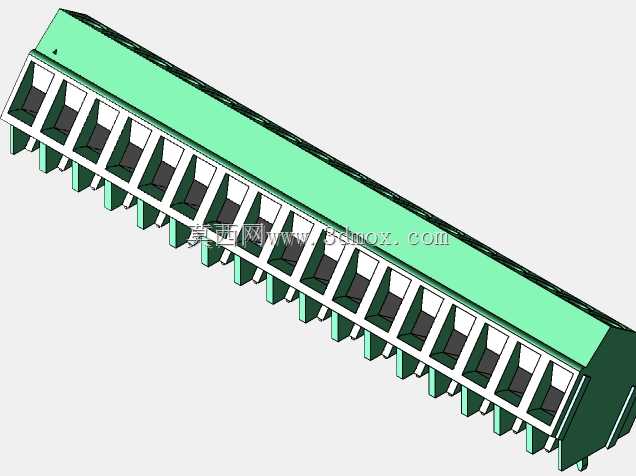

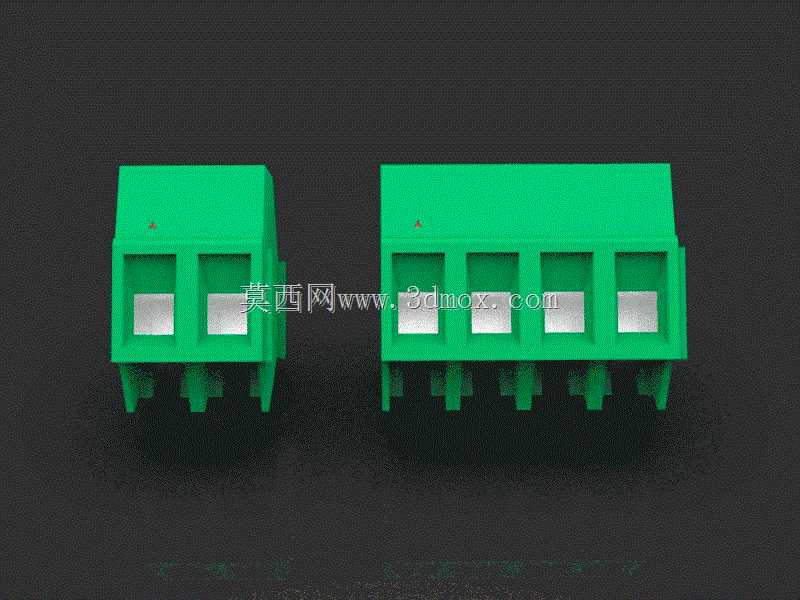

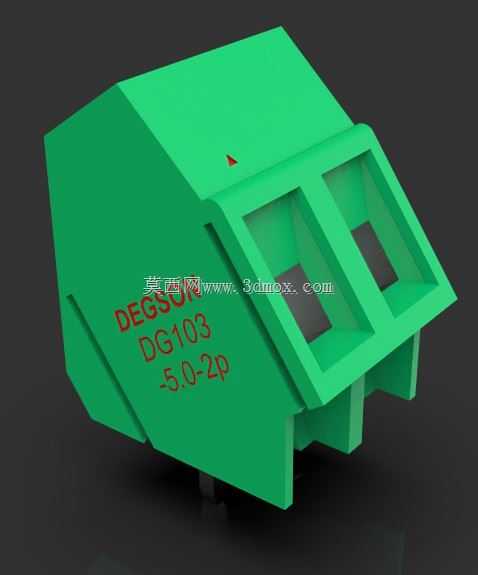

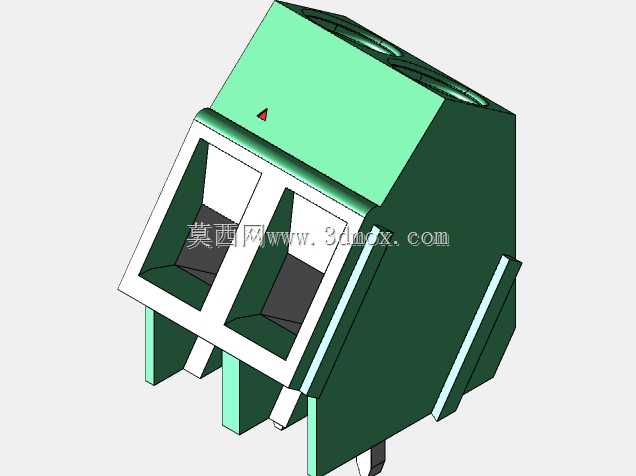

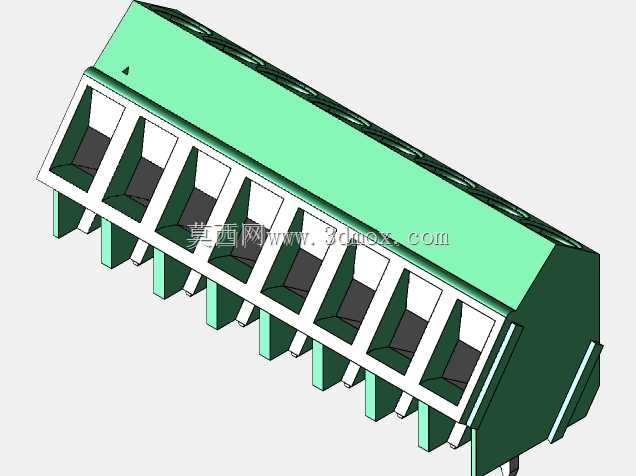

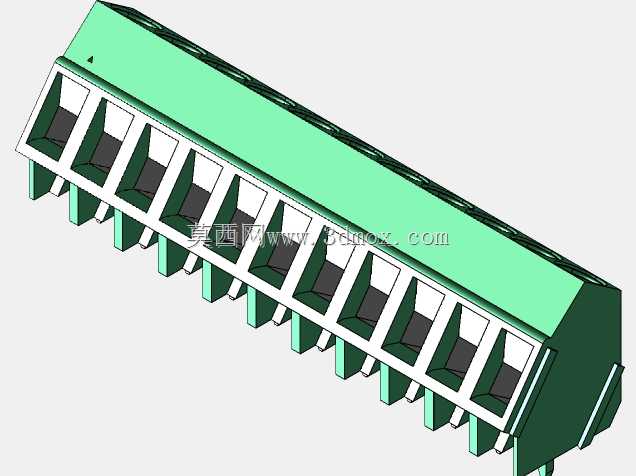

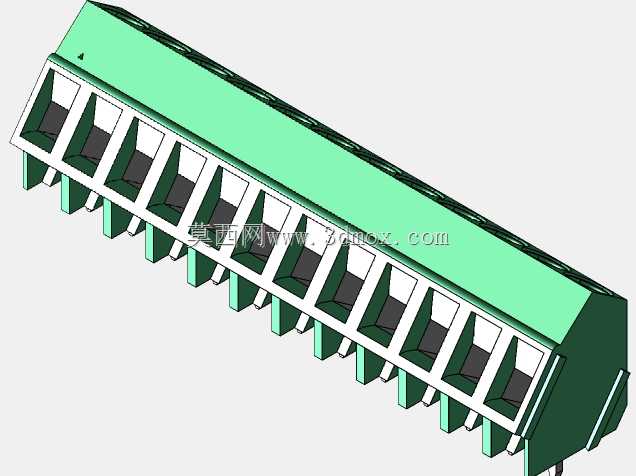

DEGSON DG103系列5.0mm间距接线盒组件

　　在工业电气控制柜、自动化设备内部布线、电力分配模块、通讯设备接线端等场景中，这类螺钉式接线端子是实现导线可靠接续的核心基础元件，承担着不同线径导线与PCB板、设备内部电路之间的电流传输与信号导通作用，是低压电气布线场景中应用覆盖率极高的连接件品类。日常设备装配过程中，这类接线端子的选型直接关系到整机布线的规整度、后期运维的便利性以及长期通电运行的接触可靠性，不少现场出现的线路虚接、发热、接触不良等故障，往往都和端子选型不匹配、安装边界预留不足有直接关联。

　　从实际使用的功能特性来看，该系列接线端子采用螺钉压接的导线固定方式，适配24-12AWG线径范围的导线，覆盖了常规低压控制回路、小功率动力回路的常用导线规格，额定载流能力可满足10A以内的交直流回路导通需求，耐压等级适配300V交直流的常规工业低压场景，工作温度区间可覆盖常规工业车间、户外机柜的常规环境温度范围，无需额外做耐高低温特殊适配即可满足多数通用场景的使用要求。压接位置的金属导电件采用了防氧化镀层处理，长期使用过程中可降低接触电阻增大、接触面氧化锈蚀的概率，螺钉头部的槽型适配常规十字螺丝刀操作，现场接线、后期拆线改线时无需特殊工具即可完成操作，降低了现场装配与运维的工具门槛。

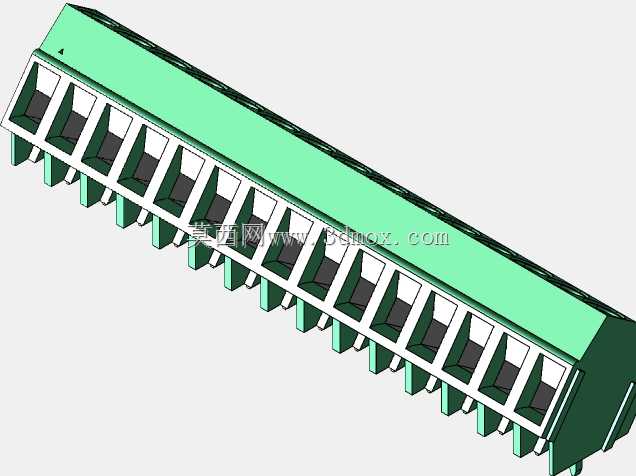

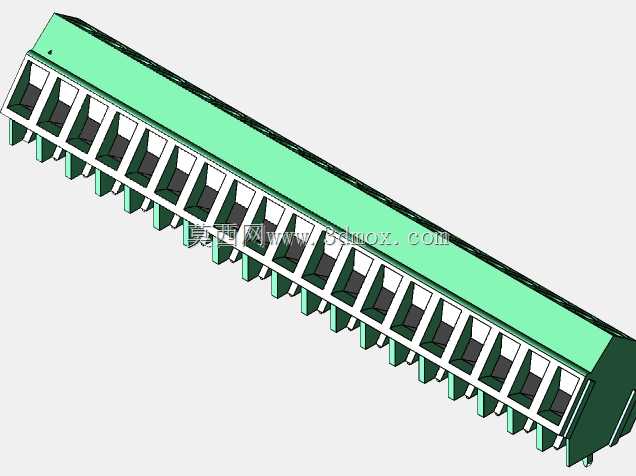

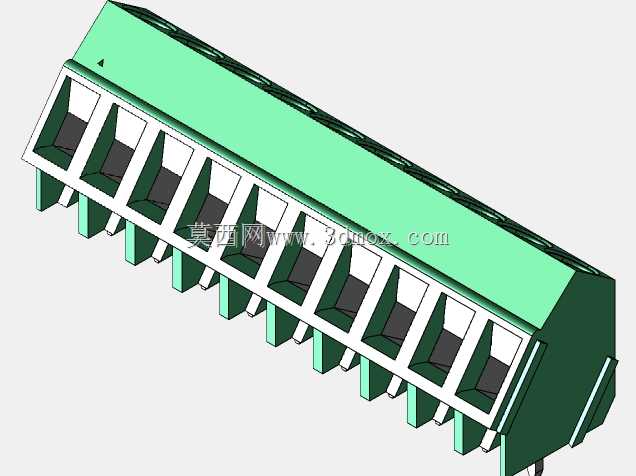

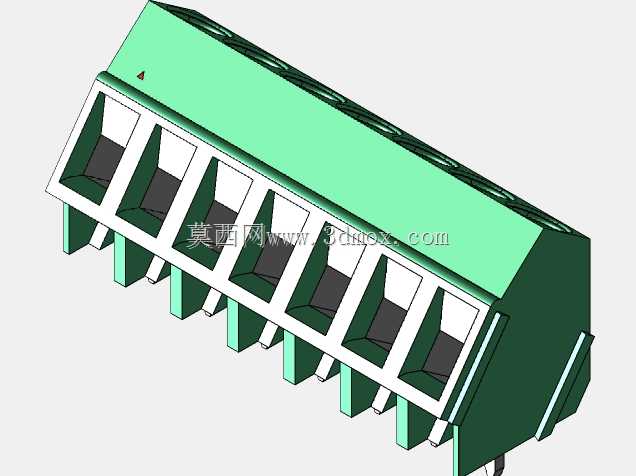

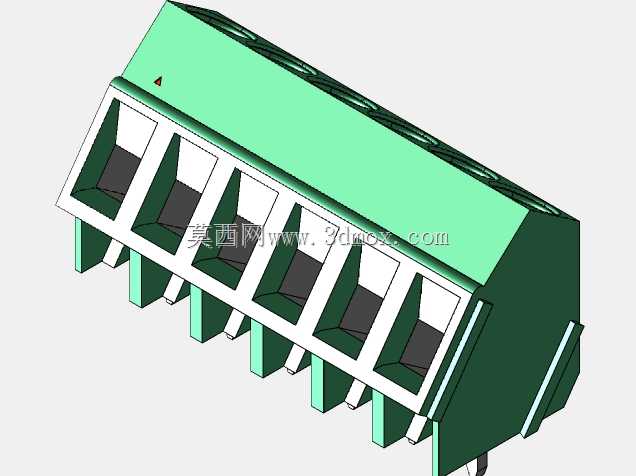

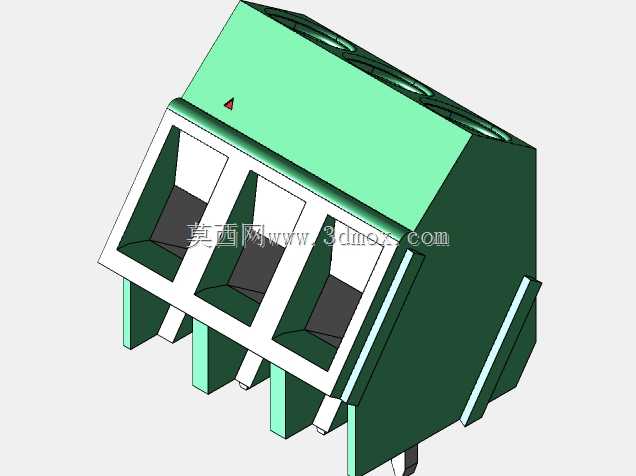

　　从结构设计的思路来看，该系列端子采用5.0mm的标准节距设计，既匹配了PCB板上标准孔位的排布间距，也兼顾了多位数拼接使用时的相邻导线之间的电气安全间隙，避免不同回路导线之间因为间距过小出现爬电、击穿的风险。端子的绝缘基座采用绿色阻燃工程塑料材质，具备足够的机械强度与绝缘性能，安装脚的结构设计可直接插入PCB板对应安装孔后完成波峰焊固定，焊接后基座与PCB板之间的贴合度足够，不会出现虚位、倾斜的问题。同时该系列端子支持不同位数的灵活配置，从2位到20位的规格可覆盖不同回路数量的接线需求，设计人员也可根据实际布线的回路数调整拼接位数，无需为了少量回路的差异重新开模定制，大幅降低了小批量设备生产时的物料备货种类。

　　在外形尺寸与安装边界的设计考量上，该系列端子的外形轮廓充分考虑了PCB板上的空间占用问题，基座高度、宽度方向的尺寸做了优化，在保证内部导电件有足够爬电距离的前提下，尽可能压缩了非必要的结构冗余，适配紧凑化设计的控制板安装需求。安装时需要注意，端子焊接位置与周边电容、电阻、接插件等元件的边界距离需要预留足够的操作空间，保证螺丝刀拧动螺钉时不会和周边元件发生干涉，导线插入压接孔后的弯折半径也需要提前预留，避免导线过度弯折导致线芯断裂、绝缘层破损的问题。多排端子并排布置时，前后排之间的间距需要满足导线走线的弯曲空间要求，避免出现导线挤压、绝缘层磨损的隐患。

　　对于三维建模与结构设计从业者来说，这类标准接线端子的模型可直接用于电气控制柜内部布线仿真、PCB板装配干涉检查、整机BOM清单的物料统计工作，在设计阶段提前完成端子的装配排布，可有效避免后期打样时出现孔位不匹配、安装空间不足、接线操作干涉等问题，减少样机试制阶段的改模次数，缩短设备研发的迭代周期。建模过程中还原的螺钉压接结构、安装脚尺寸、基座轮廓细节，可直接用于生成装配指导文件、布线工艺文件，给生产装配环节提供准确的参考依据，也能帮助现场装配人员提前理解端子的安装方向、接线位置，降低装配出错的概率。
