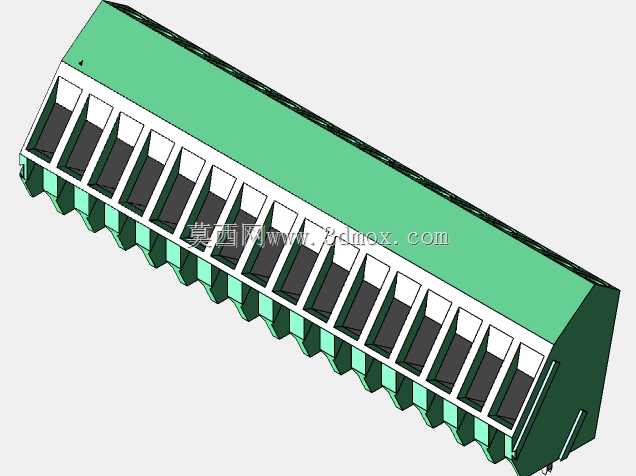

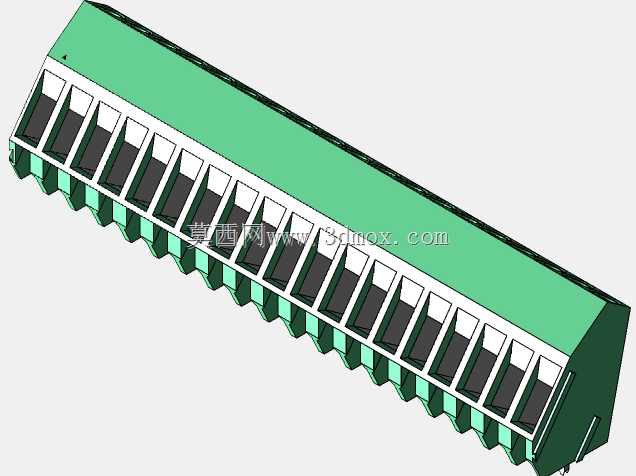

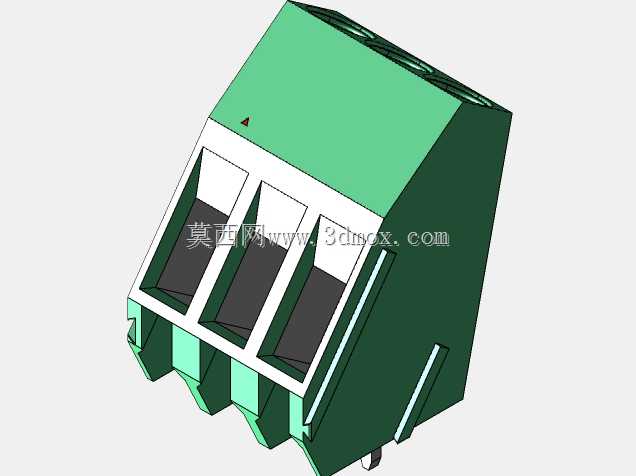

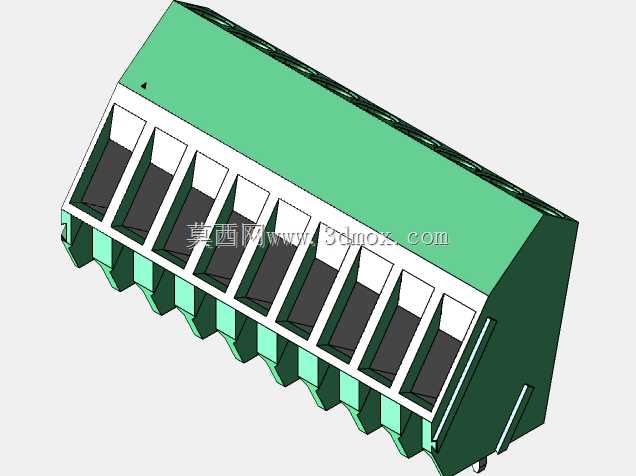

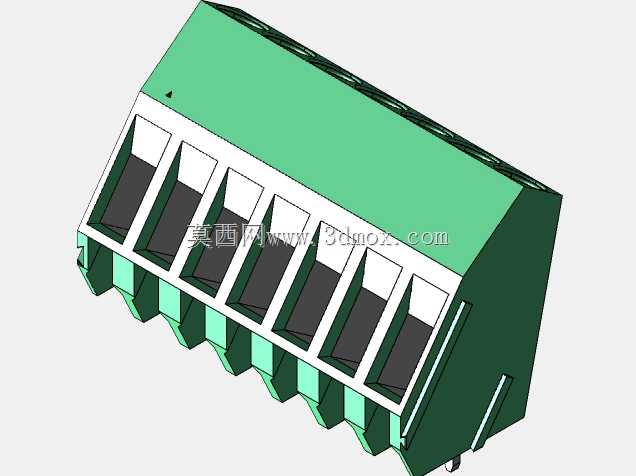

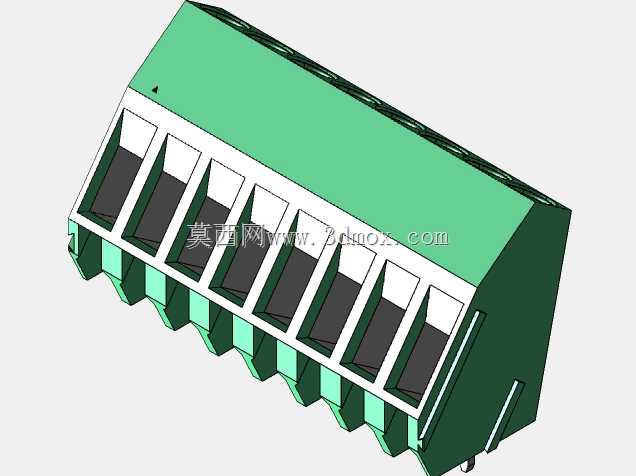

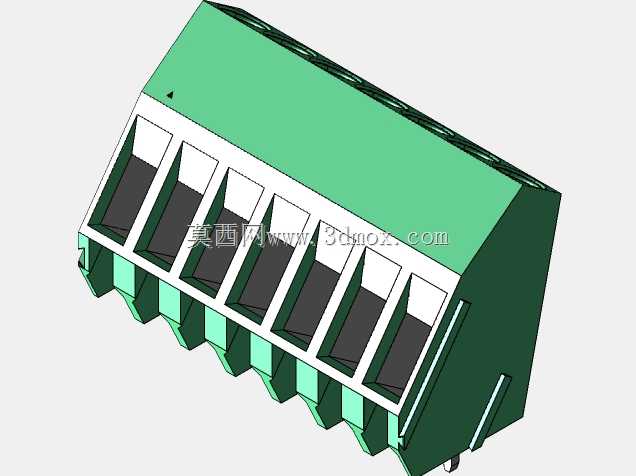

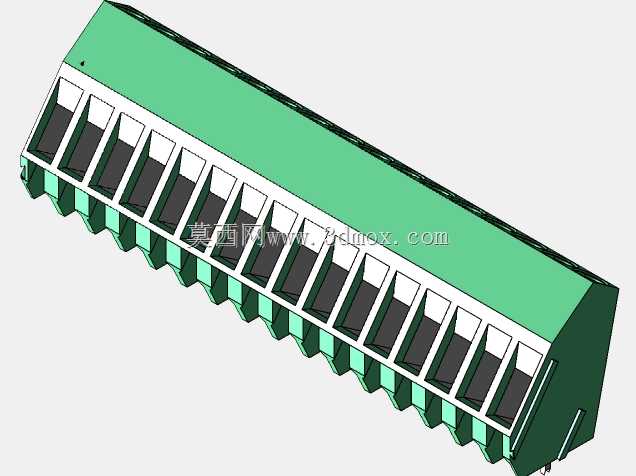

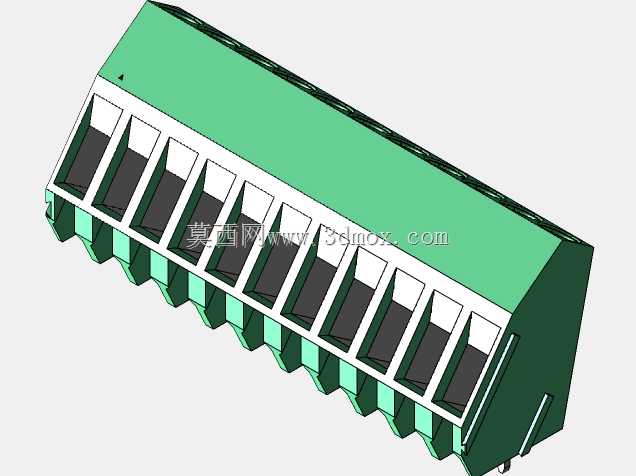

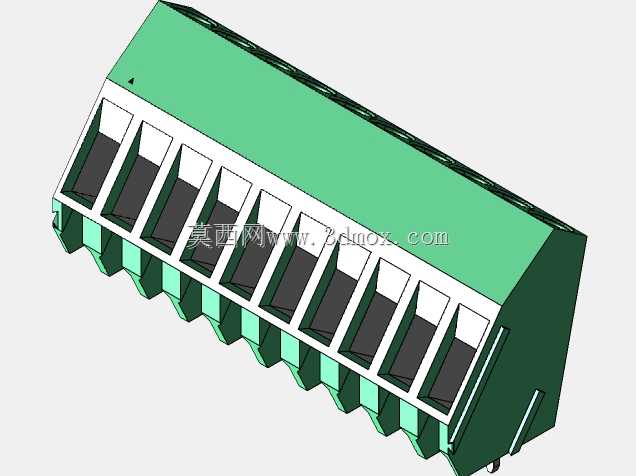

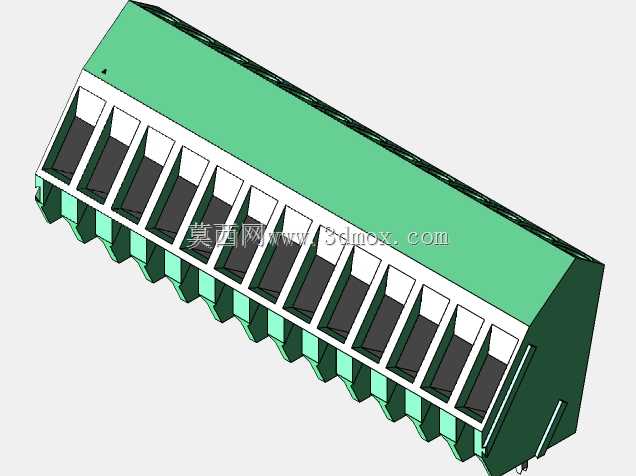

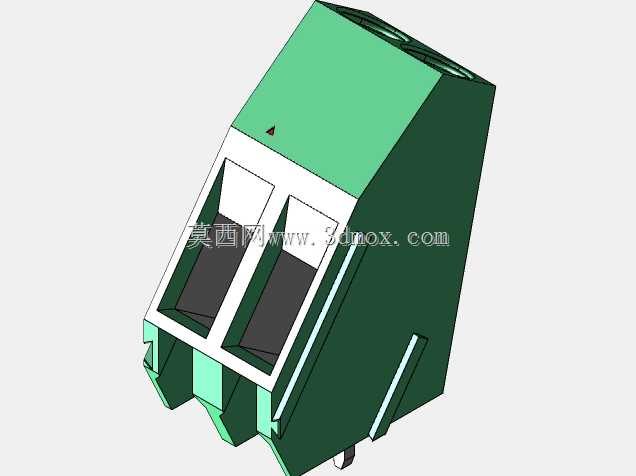

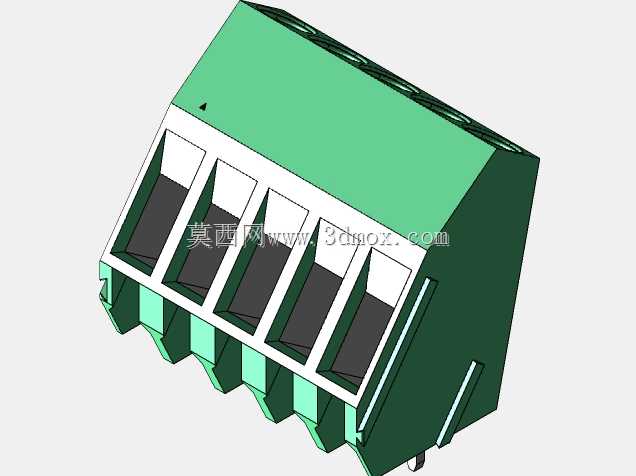

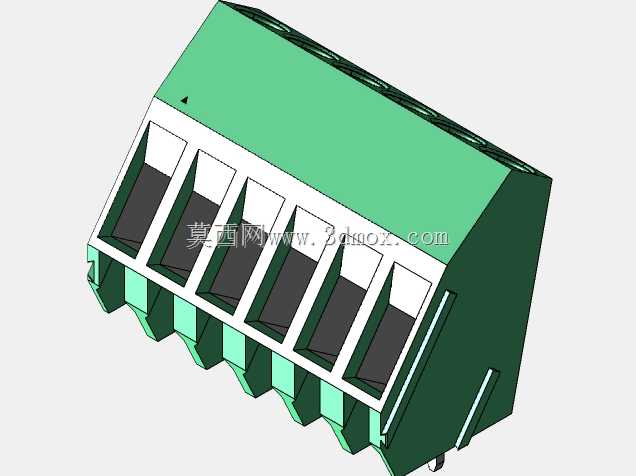

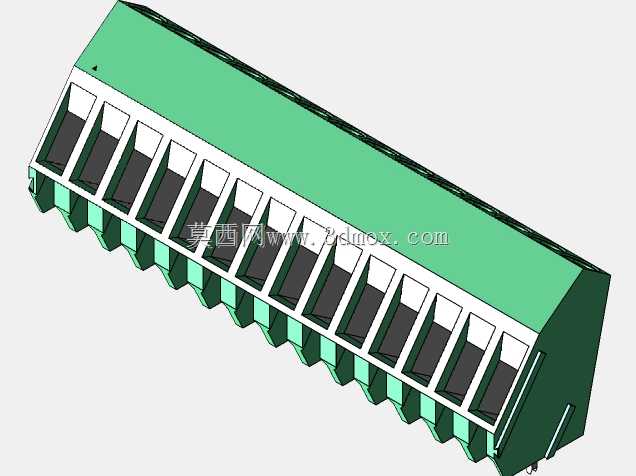

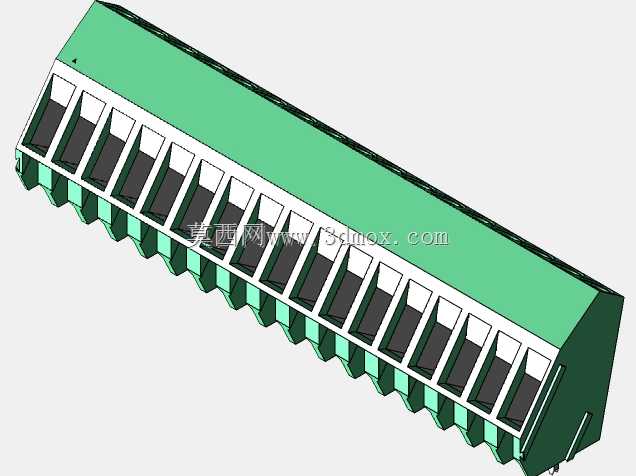

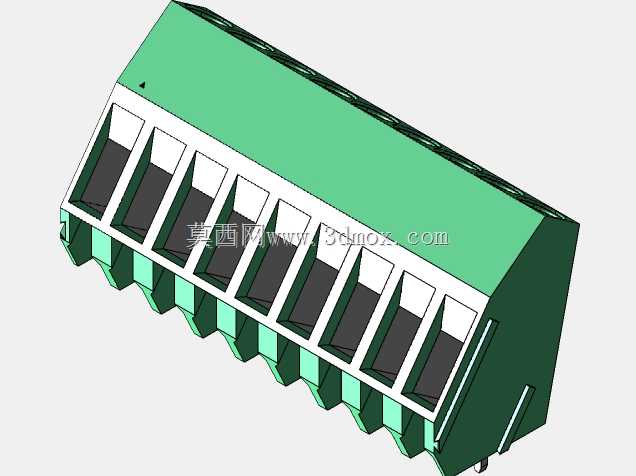

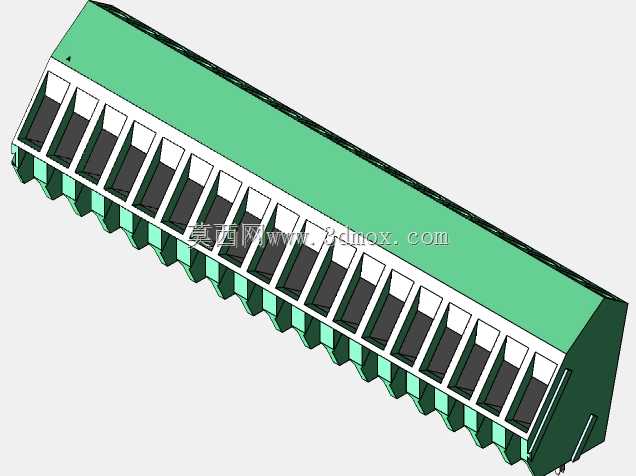

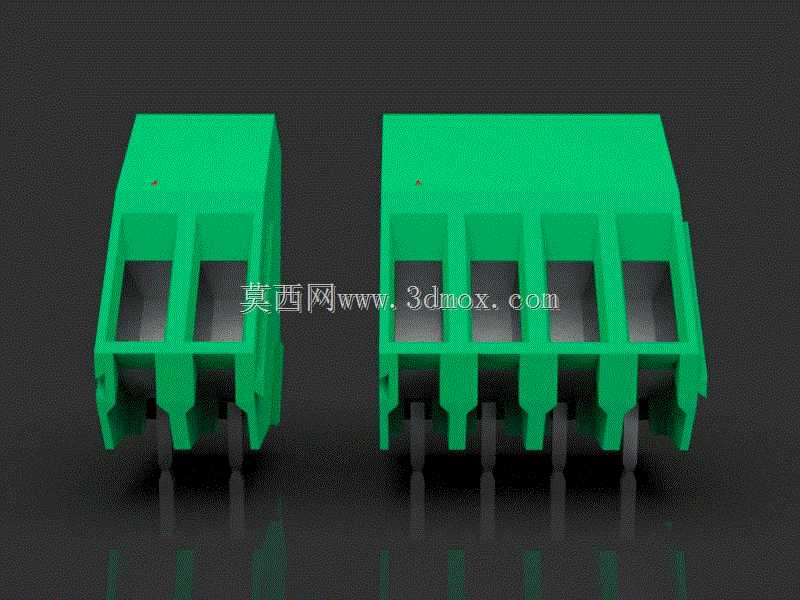

DEGSON DG104系列间距接线盒组结构

　　在工业电控柜内部布线、小型自动化设备信号转接、新能源低压配电模块的线束集成场景里，这类插拔式接线组件是解决现场接线效率、后期维护便利性的核心基础连接件，不同于早年需要拧螺丝逐根压接的老式端子，这种带插拔结构的接线盒组能把多路线芯预先在插头端压接完成，后续设备组装或者检修时直接对准插座插合即可，大幅减少现场接线的工时消耗，也能避免逐根接线时出现的线序错接问题。

　　从实际使用的工况来看，这类接线组件需要适配不同线径的多股铜芯导线，常规适配的导线覆盖从细信号线到中等功率的动力线范围，接触件的导电部分采用铜合金镀锡处理，既能保证接触电阻足够小，避免长期通电出现发热氧化的问题，也能在多次插拔后依然保持稳定的接触压力，不会因为设备运输过程中的振动出现松脱断电的情况。绝缘基座采用阻燃PA66材质注塑成型，绿色的外观是工业接插件里常用的辨识度配色，方便车间布线时和其他黑色、灰色的接插件做区分，材质本身的耐温范围能覆盖常规工业现场的环境温度波动，不会因为夏季柜内温升或者冬季低温环境出现材质脆化、绝缘性能下降的问题。

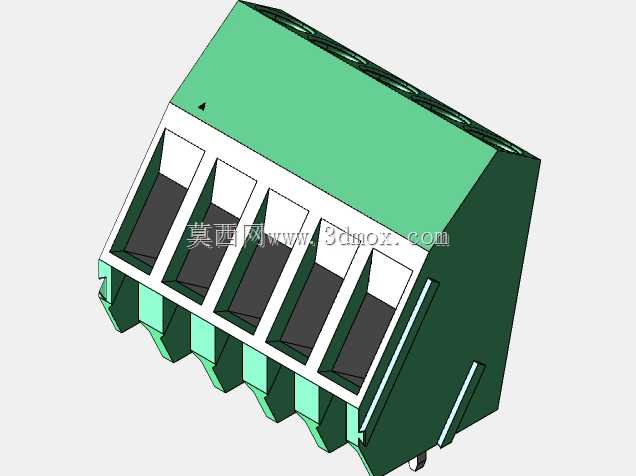

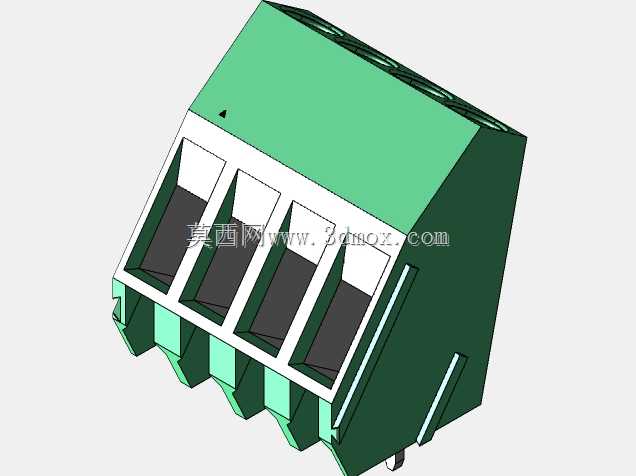

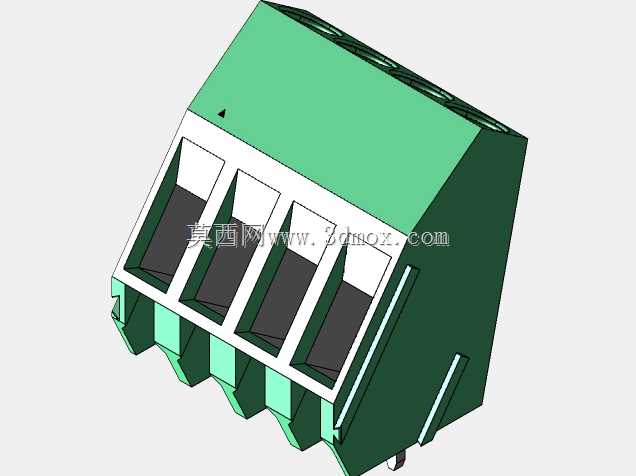

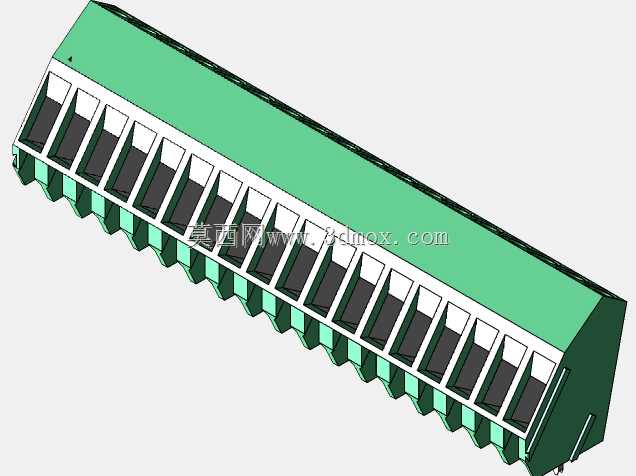

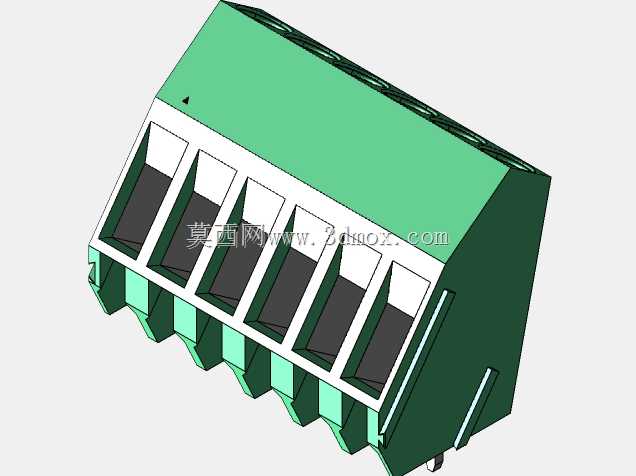

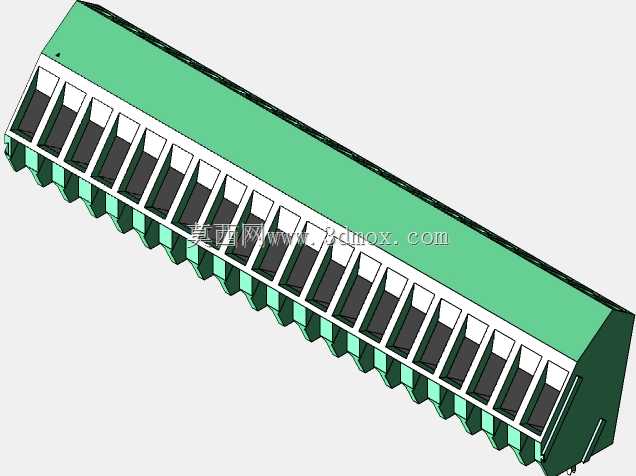

　　设计层面上，这个系列的接线盒组做了两种节距的兼容设计，5.0mm和5.08mm是目前工控领域最通用的两种接线间距，前者适配紧凑安装空间的高密度布线需求，后者是早年沿袭下来的英制间距标准，能兼容市面上绝大多数老款PCB板的安装孔位，不用重新改板就能直接替换。引脚数量覆盖2位到20位的常用规格，不管是两线制的传感器接线，还是多通道的IO信号转接，都能选到对应位数的型号，不用额外拼接端子造成安装空间浪费。插座部分采用直插式PCB焊针设计，焊针的长度和直径经过优化，过波峰焊的时候上锡高度刚好能覆盖焊盘位置，不会出现连锡、虚焊的问题，插合面做了防呆倒角，插头插反的时候无法完全插入，能从结构上避免现场施工时的反插失误。

　　建模的时候需要特别注意安装边界的尺寸控制，首先是插座焊接在PCB板上的投影尺寸，不同位数的组件长度随引脚数线性变化，宽度方向要预留出插头插拔时的手部操作空间，不能在插座正上方布置过高的元器件，否则会导致插头无法正常插拔。焊针的位置度公差要控制在0.1mm以内，否则批量焊接的时候会出现部分焊针对不准PCB孔位的问题，绝缘基座的插拔导向槽深度要足够，保证插头插入时首先通过导向槽定位，再让接触件导通，避免插歪导致接触件变形。另外组件的高度方向尺寸要匹配电控柜的内部层间距，不能因为端子高度过高导致柜门关合时碰到线束或者端子本身，基座底部和PCB表面预留0.2mm的间隙，避免焊接时的助焊剂残留堆积在基座底部造成绝缘隐患。

　　实际选型应用的时候，需要根据通过的电流大小选择合适的线径和对应位数的端子，不能超额定电流使用，否则长期满负荷运行会导致接触件发热，加速绝缘材质老化。多片端子并排安装的时候，要注意相邻端子之间的绝缘间隙，虽然基座本身已经做了绝缘隔离，但高压场景下还是要按照电气间隙要求预留足够的爬电距离，避免潮湿环境下出现沿面放电的问题。插头端的压线结构采用螺钉压接，压接时要把线芯的铜丝完全拧成一股插入压线孔，不能有铜丝外露在端子外面，否则相邻线芯之间容易出现短路隐患，螺钉的拧紧扭矩要控制在合适范围，扭矩过大会压断线芯，扭矩过小会导致压接不牢，拉扯线束时容易出现线芯脱出的问题。

　　这类接线组件的三维建模还要考虑装配干涉问题，插头和插座插合后的总高度、插合时的行程距离都要在装配体里做干涉检查，尤其是在紧凑的设备内部，周边的结构件、线束不能和端子的插拔路径产生重叠，否则后期装配时会出现插不到位的情况。另外基座上的定位卡扣尺寸要精准，卡扣和PCB上的定位孔配合松紧适度，过紧会导致焊接时PCB被顶起变形，过松则在波峰焊输送过程中端子出现偏移，导致焊针歪倒。对于需要经常插拔的维护场景，还可以在建模时预留出固定线束扎带的位置，方便把插头端的线束扎成线束组，插拔时直接抓持线束束部操作，避免直接拉扯单根导线导致线芯拉断。
