DEGSON DG308系列2.54mm间距接线端子组件

　　在低压电气控制回路、小型工控板卡、传感信号采集模块的布线作业里，接线端子是实现导线快速分接、可靠导通的核心基础元件，这套2.54mm节距的螺钉式接线组件，刚好适配板载信号接线、小功率电源分线的常见场景，不管是学生做课程设计的测控电路板，还是工业现场的小型信号隔离模块、PLC扩展IO板，都能见到这类端子的身影。不同于大电流动力回路用的大间距端子，2.54mm的节距刚好匹配标准PCB焊盘网格，和常规排针排母的安装孔位兼容，在板上布局的时候不需要额外调整布线网格，能大幅减少PCB Layout阶段的对齐工作量。

　　从实际使用的角度看，这类螺钉压线的端子相比弹片式接线结构，抗振动性能更稳定，在有轻微振动的设备机柜里，不会因为长期运行出现导线松脱的问题，适配的导线线径覆盖26-18AWG，不管是细的信号传输线，还是1平方毫米左右的小功率电源线，都能通过顶部的螺钉压接实现可靠固定，压接的时候不需要提前给导线镀锡，剥好线芯直接插入接线孔拧紧螺钉即可，现场接线的容错率很高。额定载流能力分6A和8A两档，对应不同认证标准下的载流限值，额定耐压最高150V，完全覆盖低压控制回路、直流供电回路的绝缘要求，工作温度范围覆盖-40℃到105℃，不管是北方户外的低温设备，还是工业机柜内临近发热元件的安装位置，都能保持绝缘件和金属导电件的性能稳定，不会出现塑料脆化、接触电阻异常升高的问题。

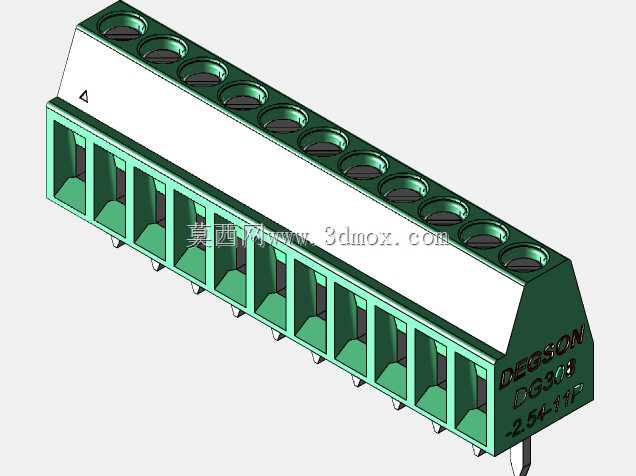

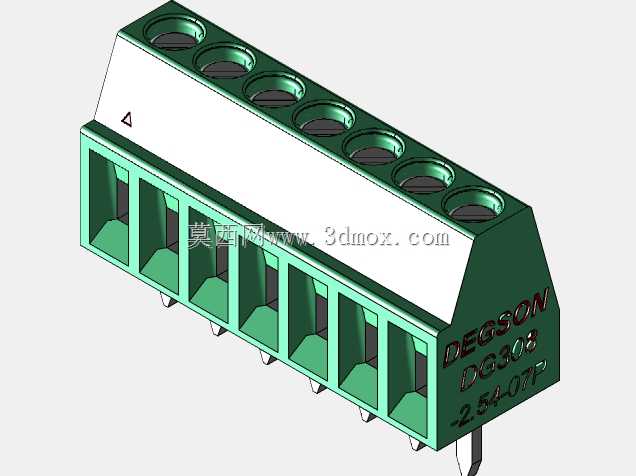

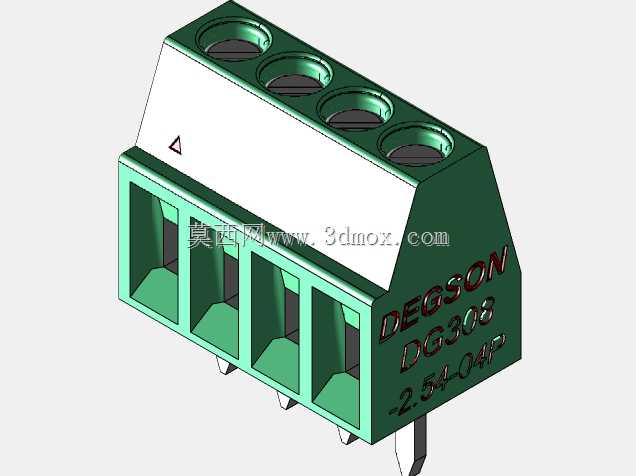

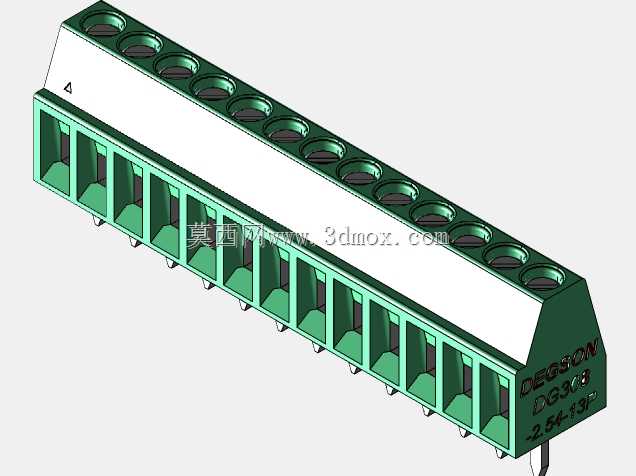

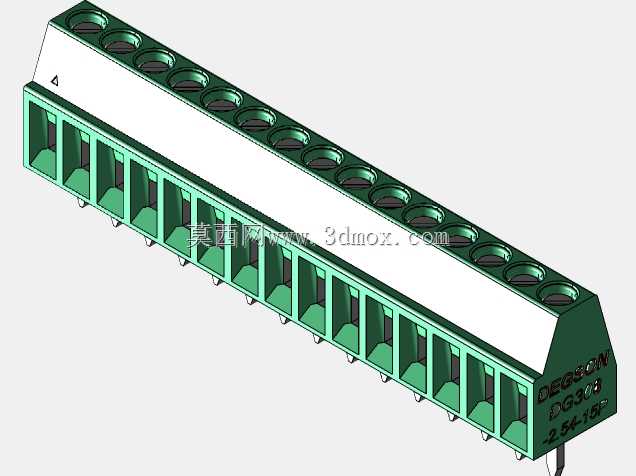

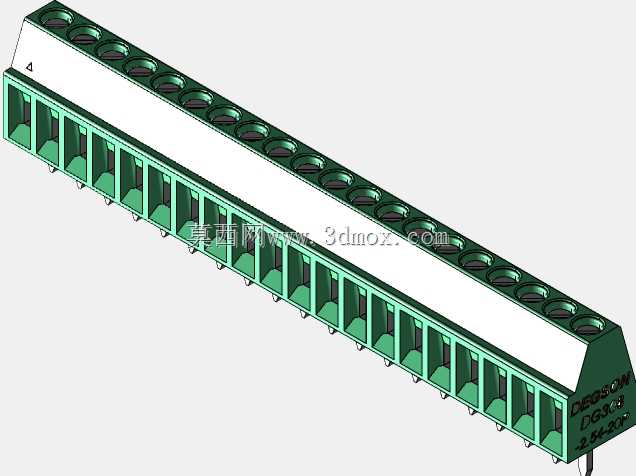

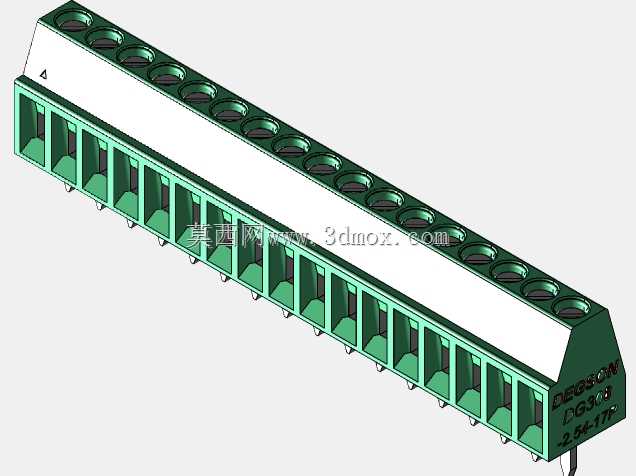

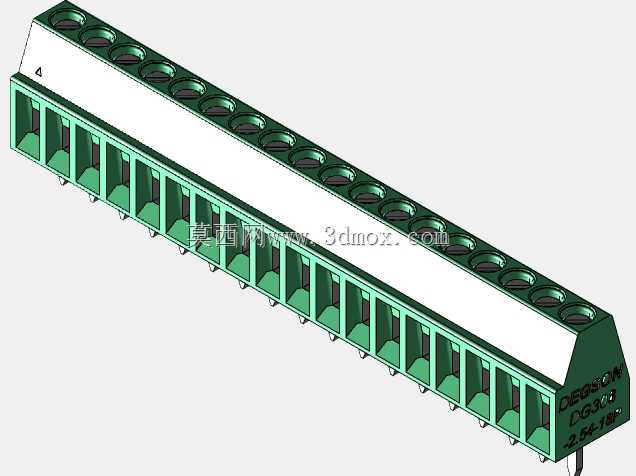

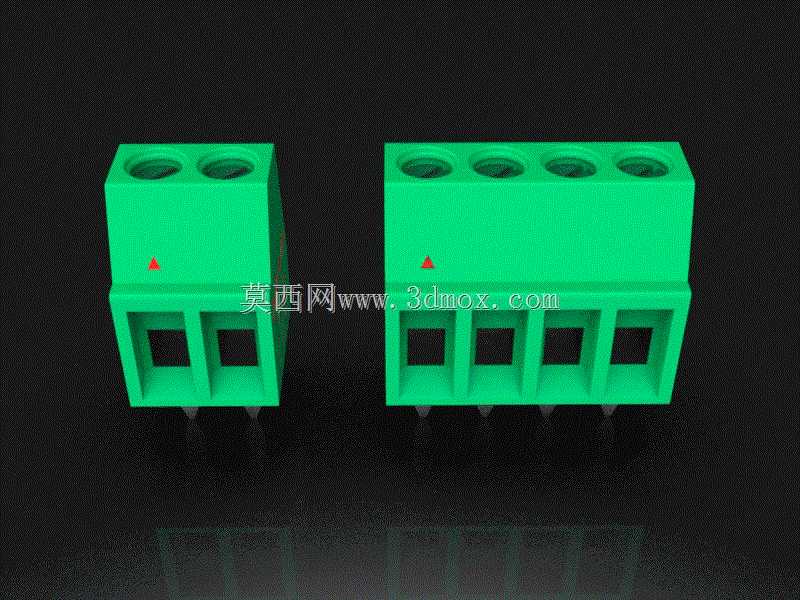

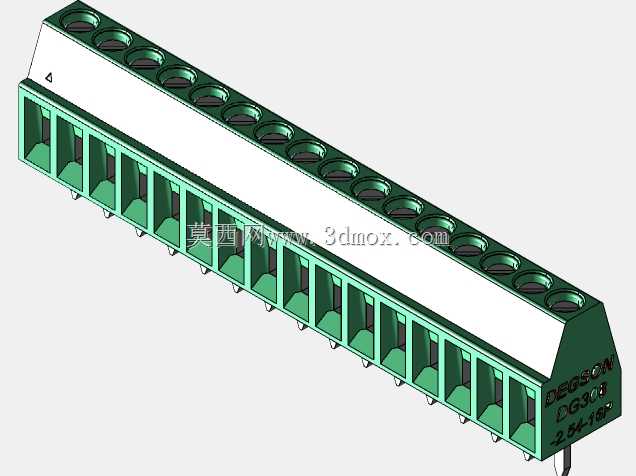

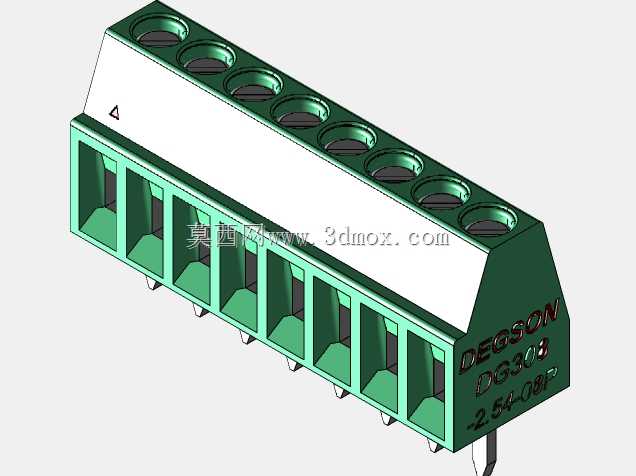

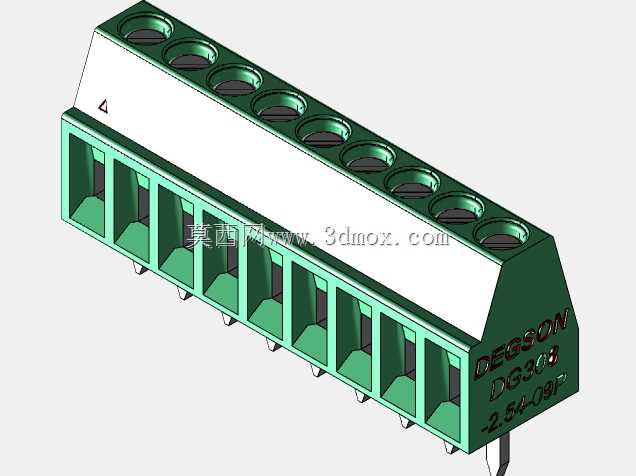

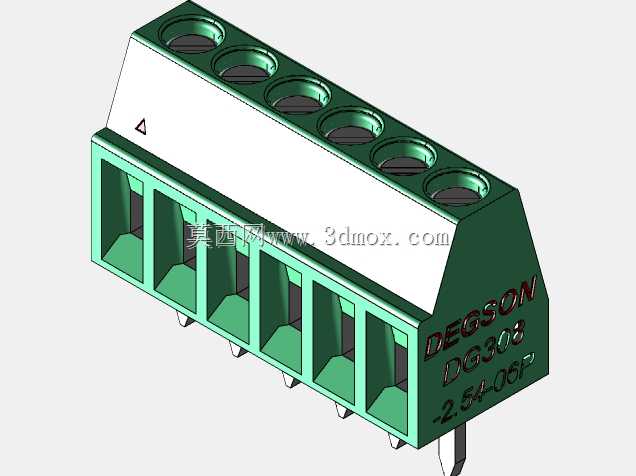

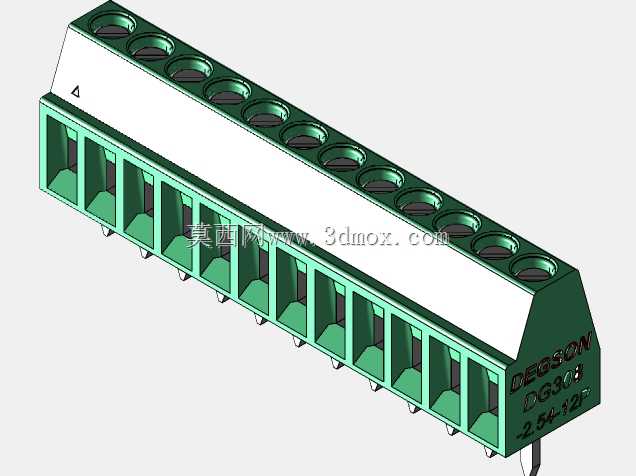

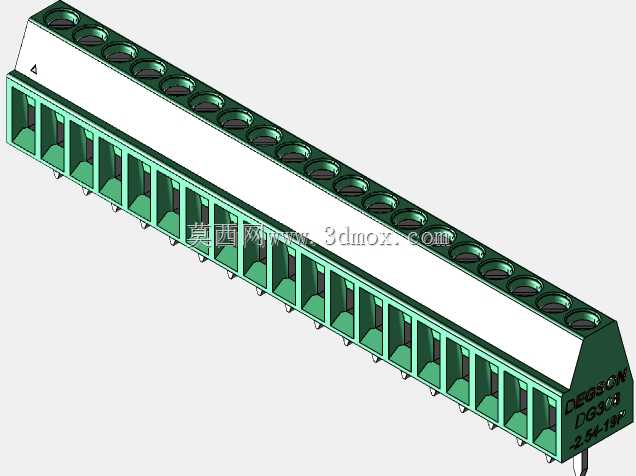

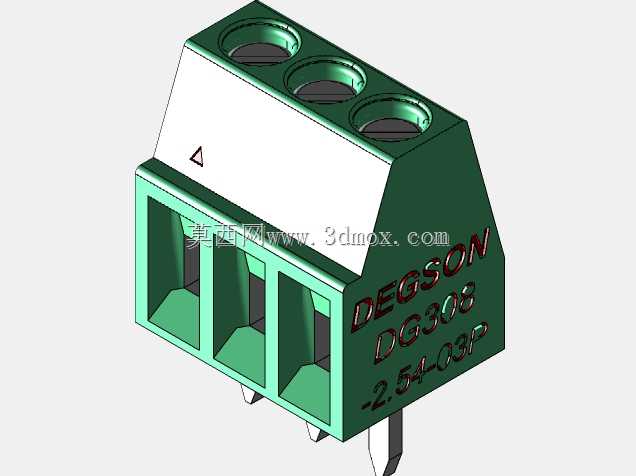

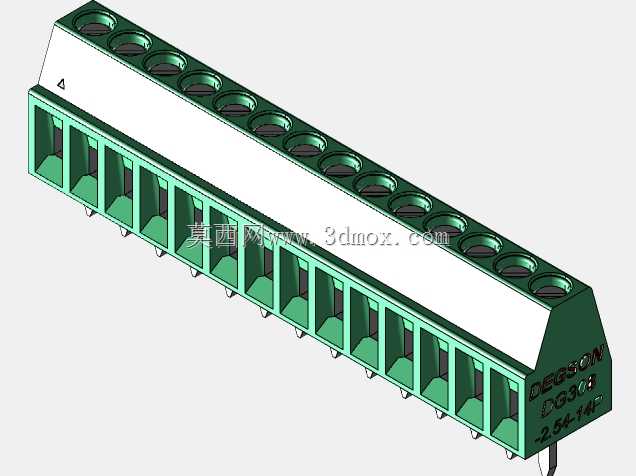

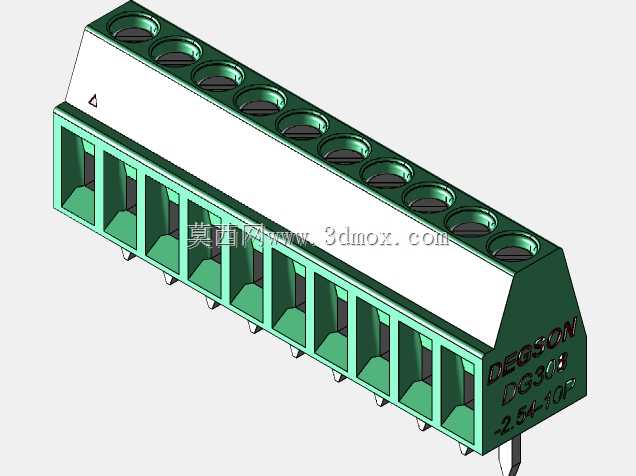

　　设计这套组件的时候，首先考虑的是系列化覆盖需求，从2位到20位的不同位数规格都做了统一的安装尺寸匹配，焊盘位置统一按照2.54mm间距排布，同一个PCB封装可以适配不同位数的端子选型，设计电路板的时候只需要根据实际需要的接线位数调整端子长度，不需要重新绘制封装，能大幅缩短选型和画板的周期。绝缘基座采用绿色PA66材质，阻燃等级满足UL94V-0要求，表面做了哑光处理，不会在强光下产生反光影响接线操作，每个接线位上方都预留了螺钉操作的沉孔，用常规的十字螺丝刀就能垂直操作，不会因为旁边有其他元件干涉导致螺丝刀打滑。端子底部的插针采用方形截面设计，和PCB焊盘焊接的时候，焊锡能沿着方形针的四个面均匀爬升，焊接强度比圆形插针更高，过波峰焊的时候不会出现浮高、歪斜的问题。

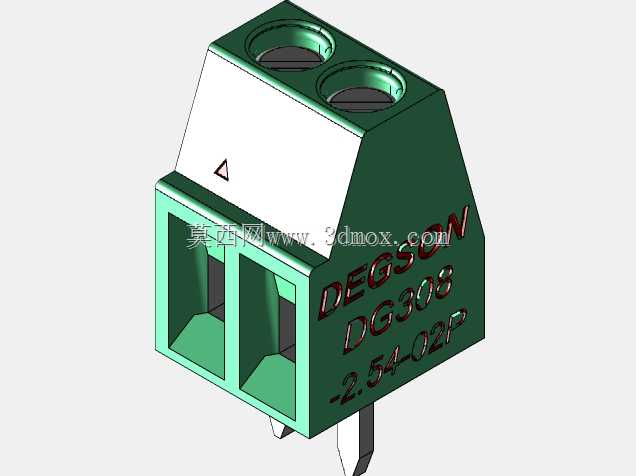

　　安装边界上，端子的本体宽度严格按照节距倍数控制，2位端子的总宽度是5.08mm，每增加一位宽度增加2.54mm，本体高度从PCB板面到顶部的尺寸控制在10mm以内，在板对板间距较小的叠层安装结构里，不会和上层板卡产生干涉。接线孔的进线方向和PCB板面呈45度夹角？不对，这套是直插式的水平进线？不，实际是垂直板面的进线方向？不对，看模型结构，进线方向是平行于PCB板面的，也就是侧进线结构，接线的时候导线从端子侧面平行于板面插入，不需要在端子上方预留过大的接线操作空间，对于外壳内部净空有限的小型设备来说，这种进线方式能有效压缩设备的整体厚度。每个接线位之间都做了绝缘隔栏，即使压接的时候有多余的铜丝露出，也不会造成相邻接线位之间的短路，隔栏的高度比接线孔顶面高出1mm左右，能有效避免焊锡渣、金属碎屑落在端子表面造成的极间短路。

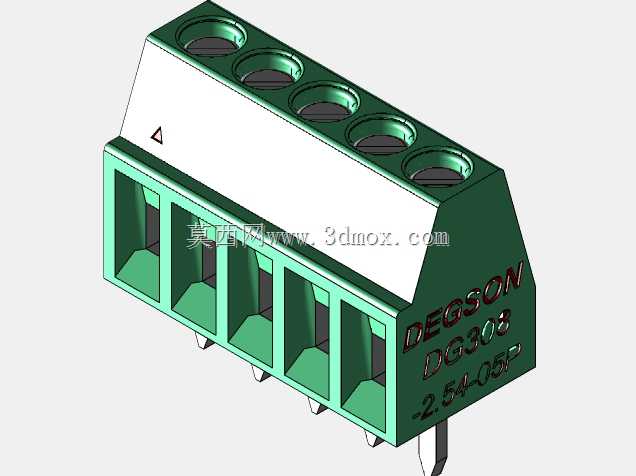

　　建模的时候特意把每个规格的参数化特征做了关联，只要调整节距和位数的参数，就能快速生成不同规格的端子模型，不需要重复绘制基础特征，对于做设备三维布局的工程师来说，调用这套模型的时候，可以直接根据实际选型的位数调整模型参数，不用再去逐个下载不同位数的模型，能大幅提高三维布线、布局检查的效率。模型里把螺钉、导电铜片、绝缘基座都做了独立的零件拆分，在做装配干涉检查的时候，可以清晰看到每个零件的安装位置，不会因为是整体模型导致干涉检查的时候漏判，比如检查端子和旁边的电容、电阻是否有安装干涉，或者接线后导线的弯曲半径是否足够，都能通过拆分的零件模型做精准判断。另外端子表面的极性标识做了凸起的三角标记，和实物的标识位置完全一致，在做三维布线的时候可以根据标识区分电源正负极、信号方向，避免后期接线的时候出现接反的问题。

　　在实际选型替换的时候，这套端子的安装尺寸和市面上同规格的DG308系列端子完全兼容，不管是替换旧设备上损坏的端子，还是在新设计里选用国产替代型号，都能直接匹配原有PCB的焊盘尺寸，不需要修改电路板设计。金属导电件采用铜合金镀锡工艺，接触电阻低，长期使用不会出现氧化发黑的问题，螺钉采用钢制镀锌处理，拧动的时候不会出现滑牙，反复接线50次以上依然能保持足够的压接力。绝缘基座的边角都做了R0.5的圆角处理，生产的时候不会出现飞边、毛刺，手工焊接的时候也不会因为边角锋利划伤操作人员的手指。在做整机安规认证的时候，这类端子的爬电距离和电气间隙完全满足UL、VDE的标准要求，不需要额外增加绝缘挡板就能通过耐压测试，能减少整机认证阶段的整改工作量。
