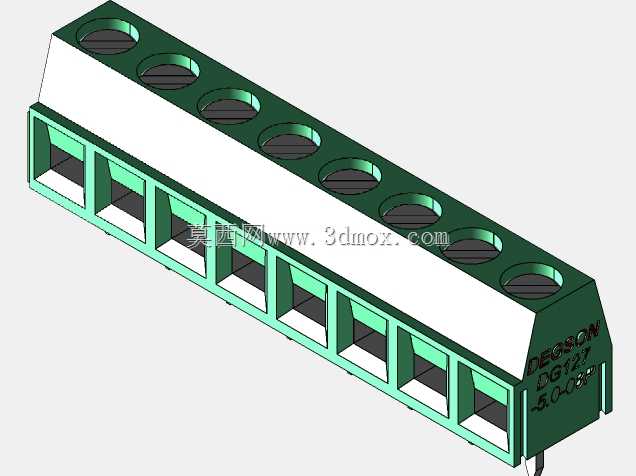

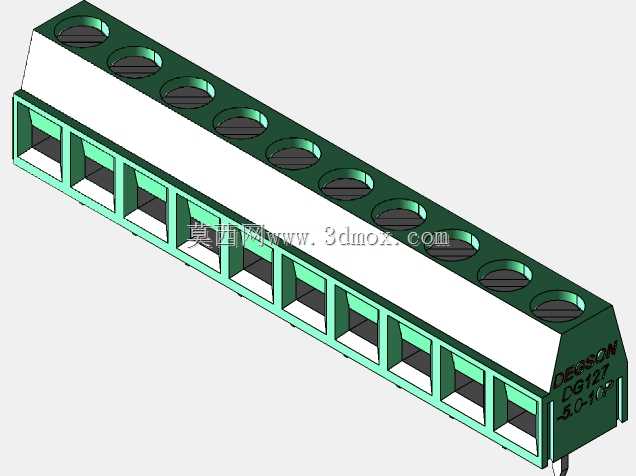

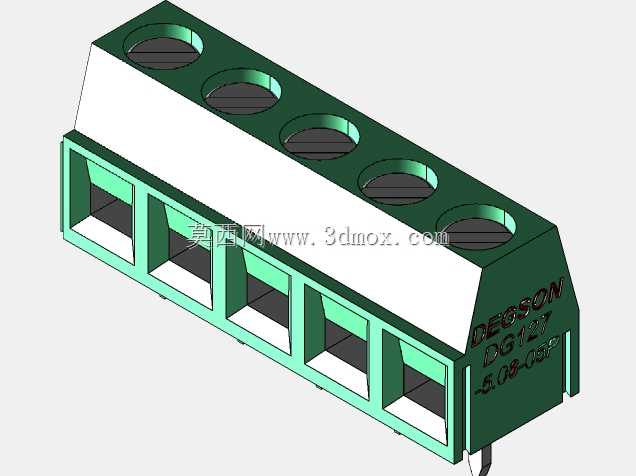

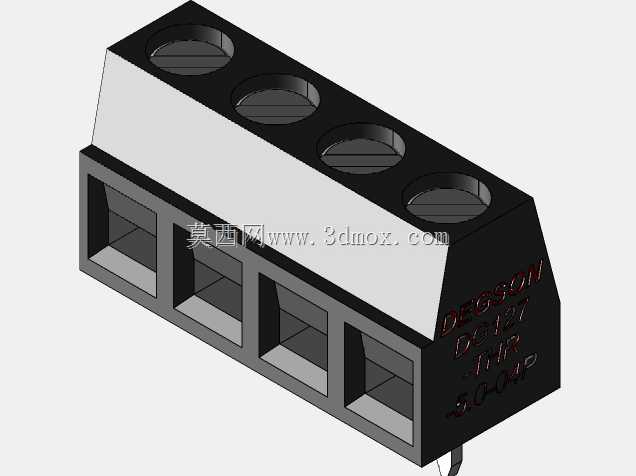

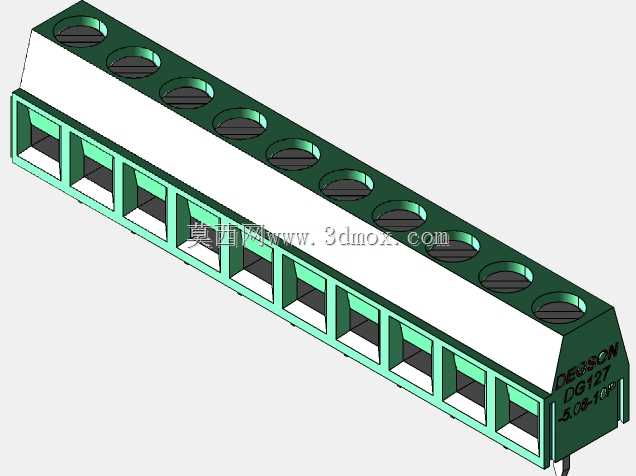

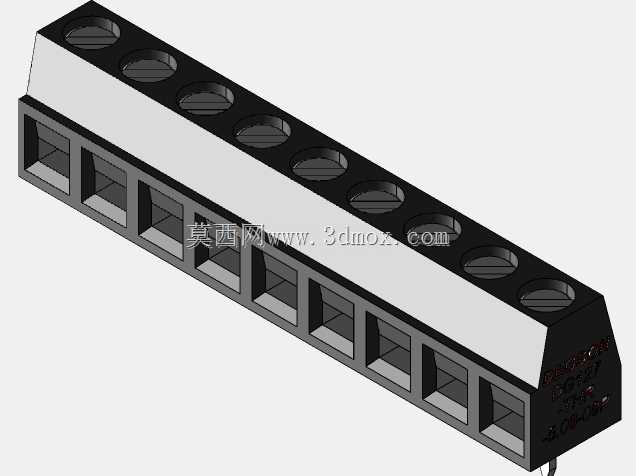

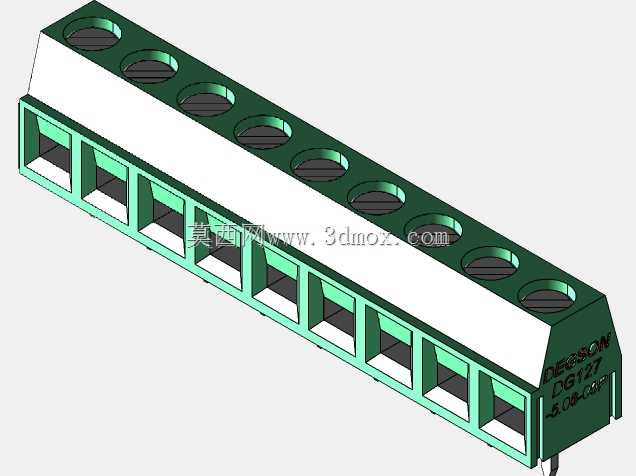

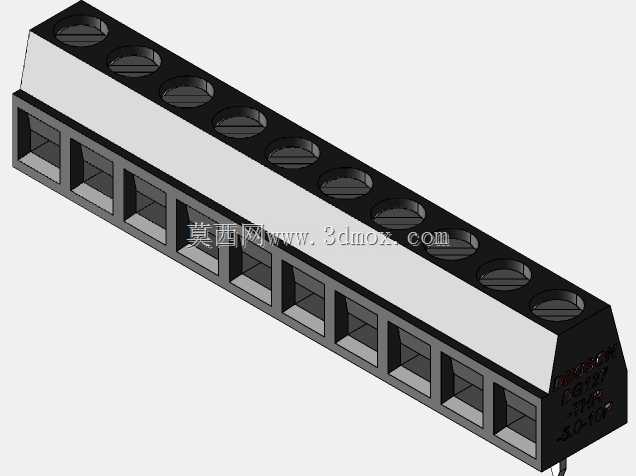

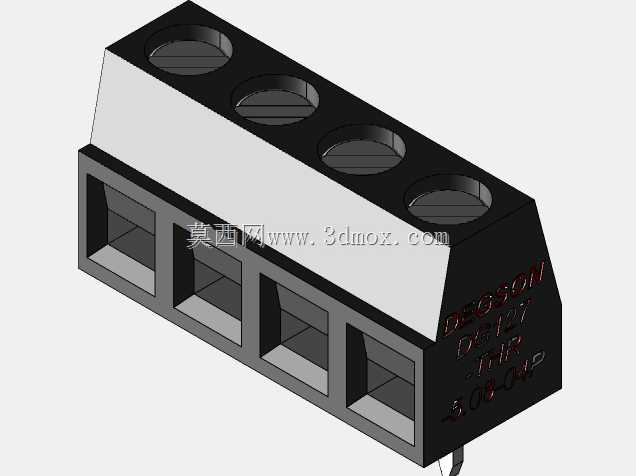

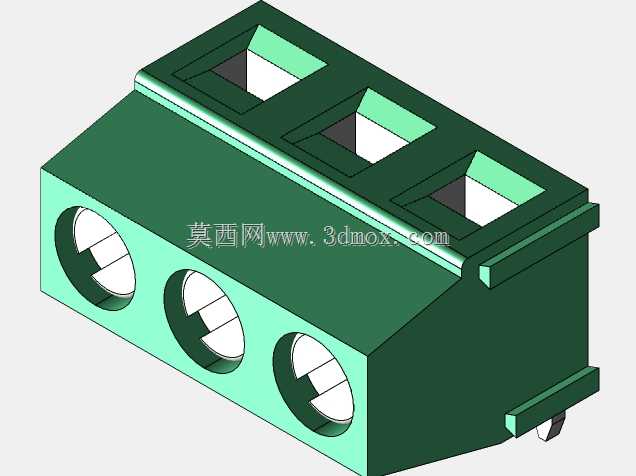

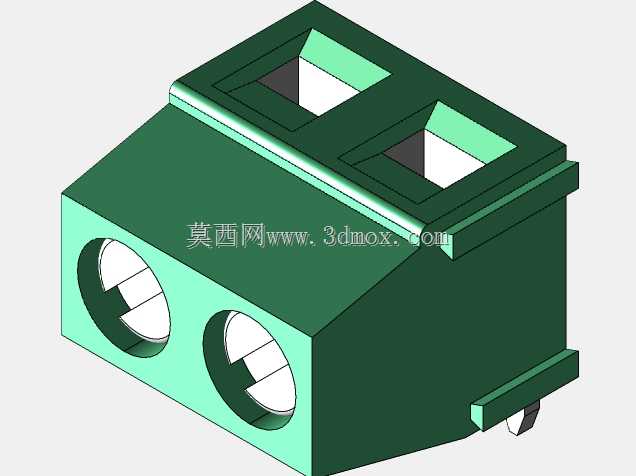

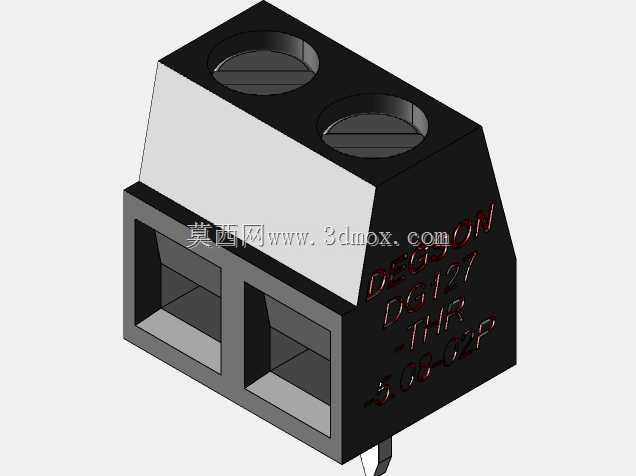

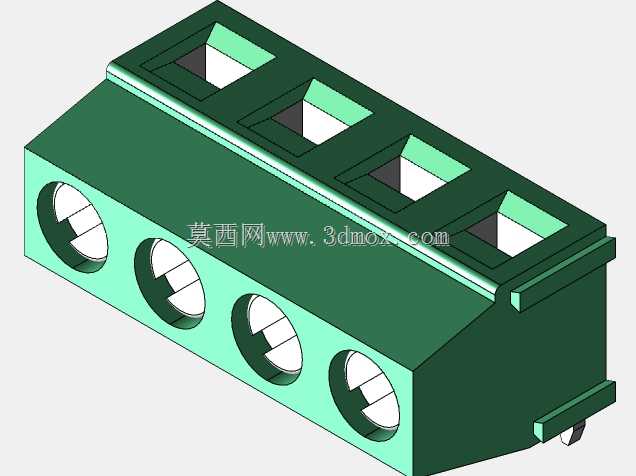

高松DG127系列螺钉式接线端子组件

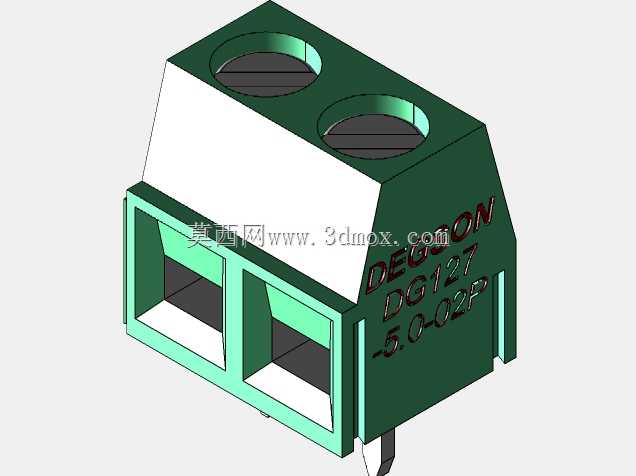

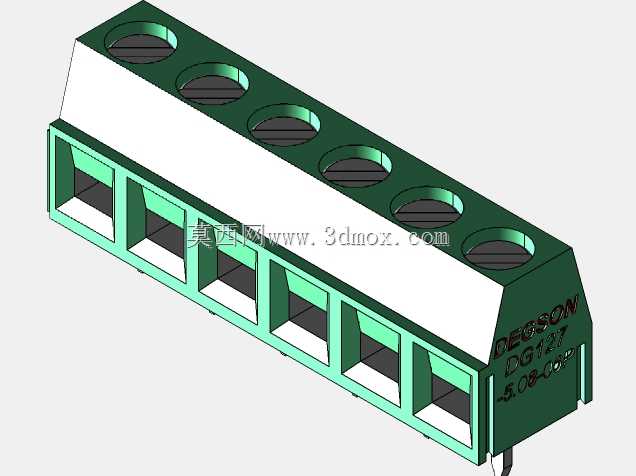

　　在低压电控、工业传感、小型电源模块的板级电气连接场景里，螺钉式接线端子是最常用的导线转接部件，这类部件不需要额外冷压端头，单股硬线或者剥好头的多股软线直接插入锁线孔拧紧紧固螺钉就能完成可靠连接，维护拆装都很方便，是小功率电气回路里最具性价比的连接方案。DG127系列端子覆盖5.0mm与5.08mm两种行业通用节距，适配市面上绝大多数标准PCB焊盘孔位布局，不管是替换现有设备上损坏的旧端子，还是在新设计的电路板上预留接线位，都能直接匹配通用安装尺寸，不需要额外调整PCB开孔坐标。从实际使用的工况来看，这类端子的额定载流能力可以覆盖12A以内的交直流回路，耐压等级满足300VAC/DC的常规低压电气要求，适配线径范围在0.5到1.

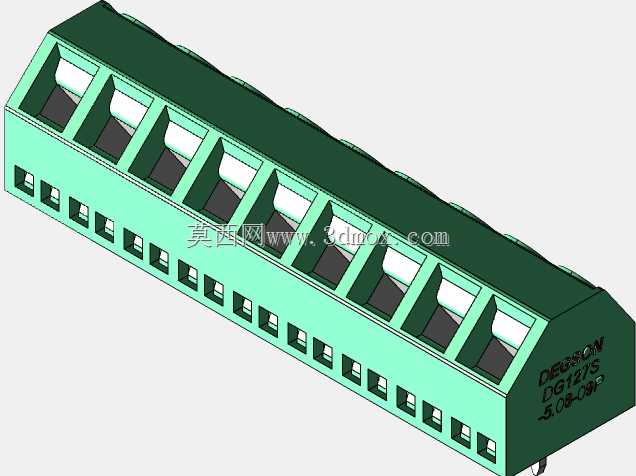

　　5平方毫米之间，刚好对应信号传输、小功率供电这类常见板级接线需求，不管是PLC扩展模块的IO接线、小型开关电源的输出接线，还是工控传感器的转接板接线，都能稳定适配。设计这类端子的三维模型时，首先要锁定的是安装边界尺寸：焊针的伸出长度、针脚间距必须严格匹配对应节距的标准尺寸，焊针直径要适配常规PCB的金属化开孔公差，避免插装时出现针脚偏位无法过波峰焊的问题；塑壳的锁线腔深度要保证螺钉拧到底时不会顶到塑壳底部，同时导线插入后能被螺钉完全压紧，不会出现虚接、导线滑脱的情况；相邻两个接线位之间的隔筋厚度要留足，避免高压差回路之间出现爬电距离不足的问题，满足常规低压设备的电气安全间隙要求。从结构细节来看，这个系列包含了不同位数、

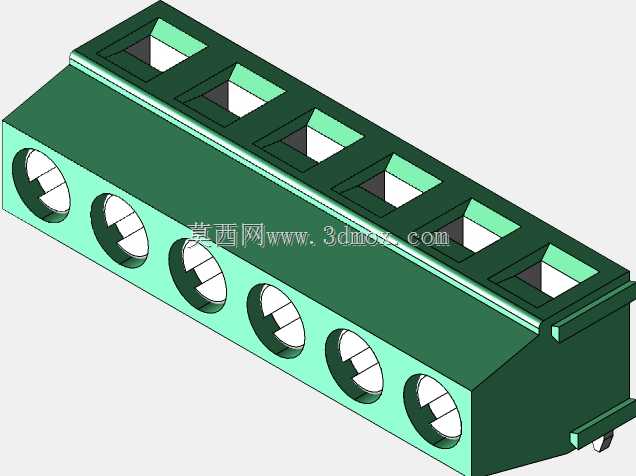

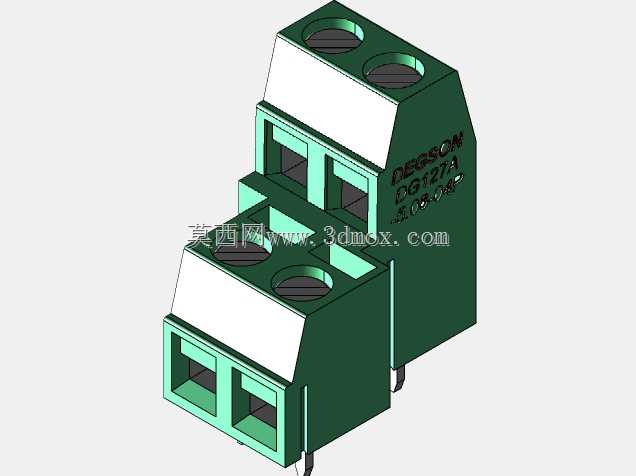

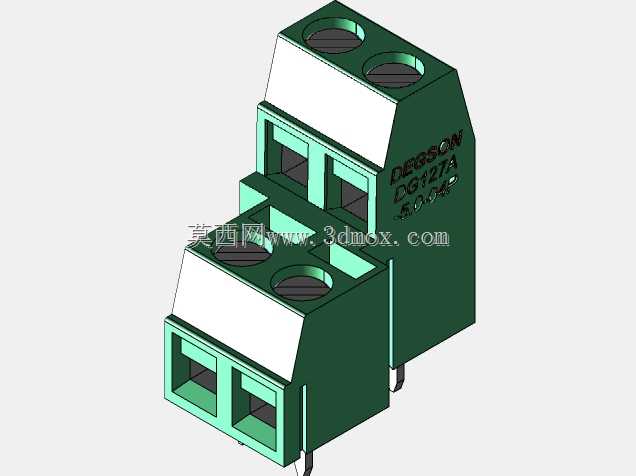

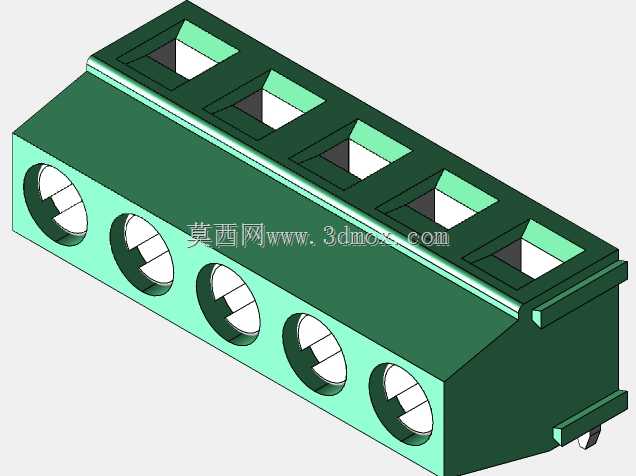

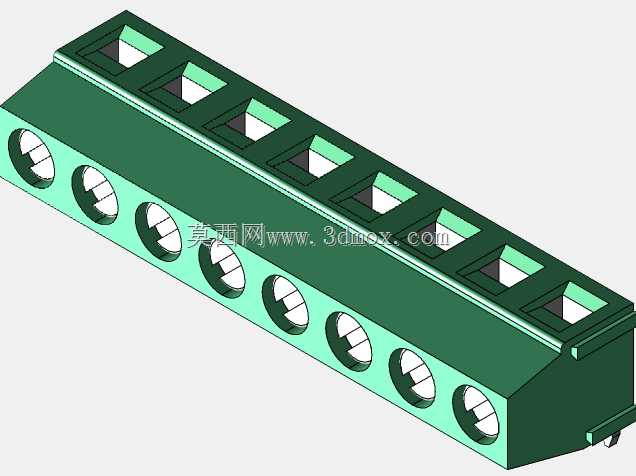

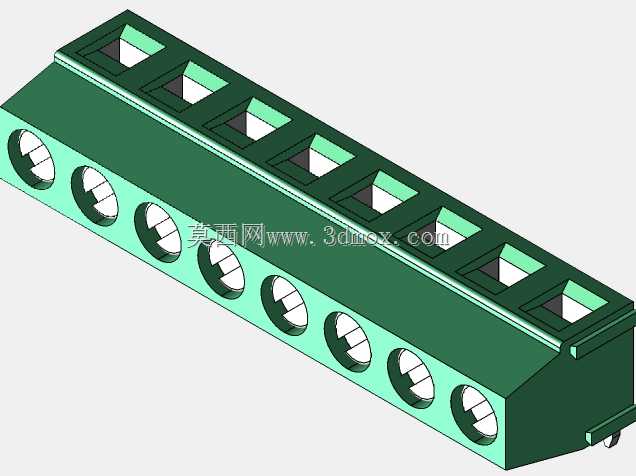

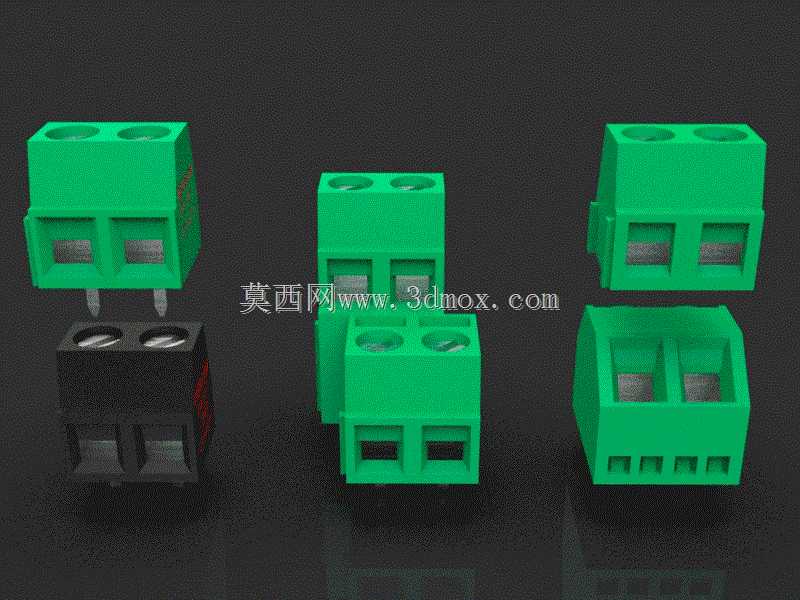

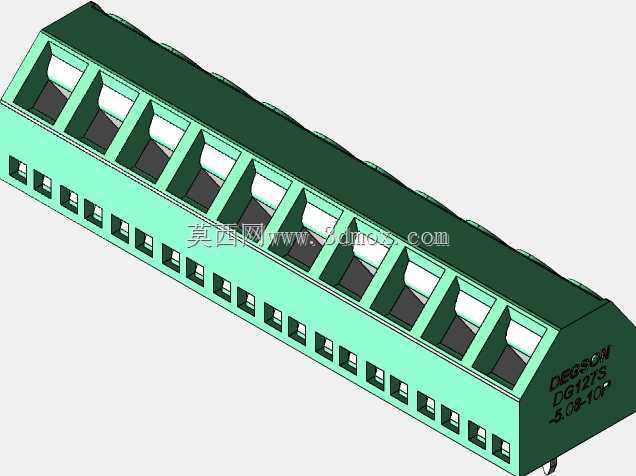

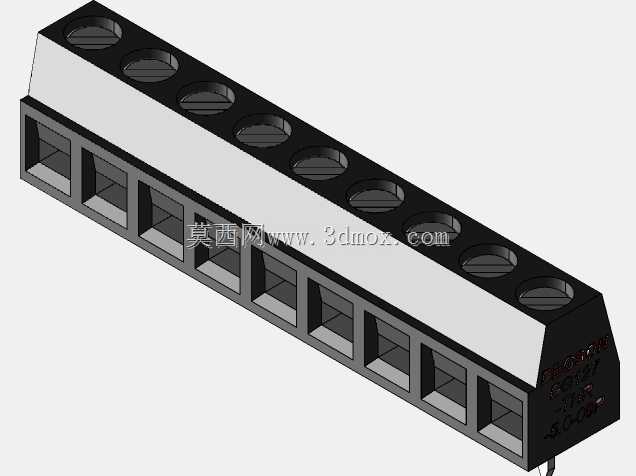

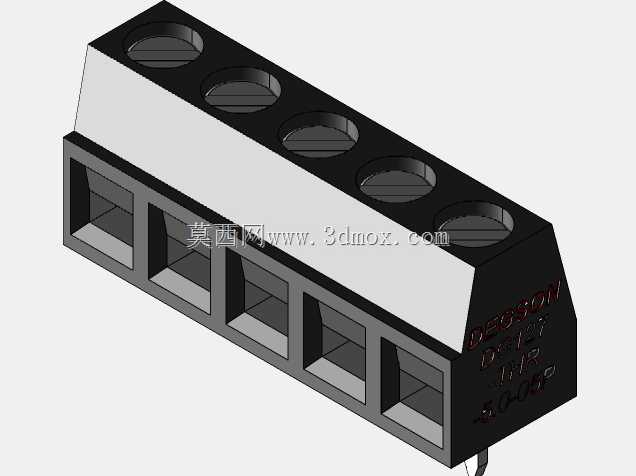

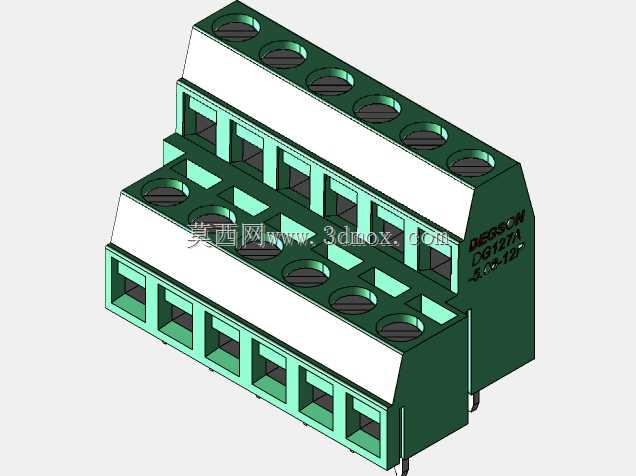

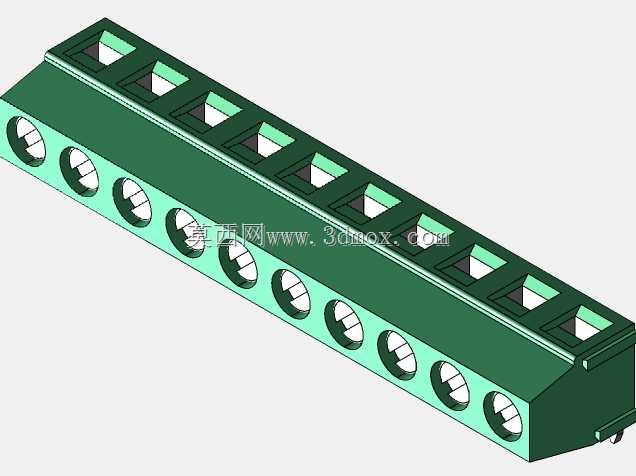

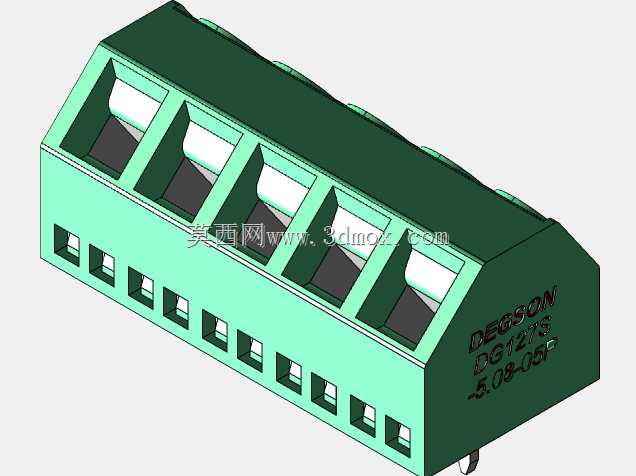

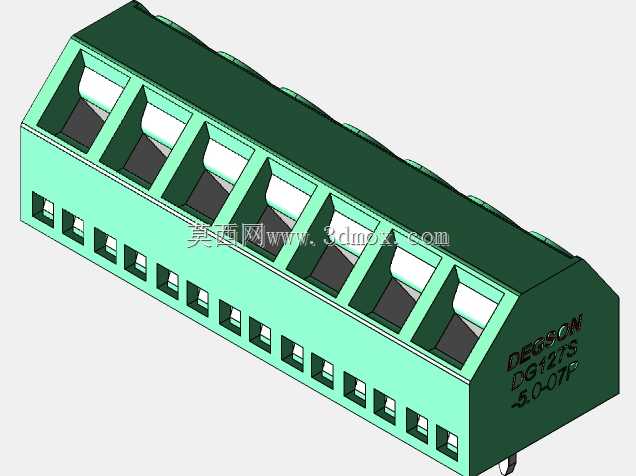

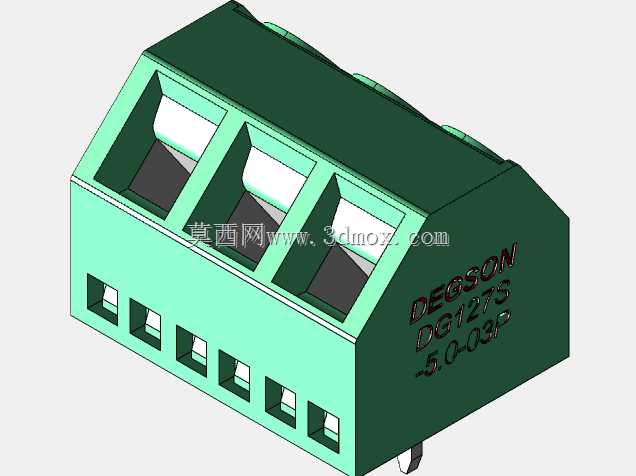

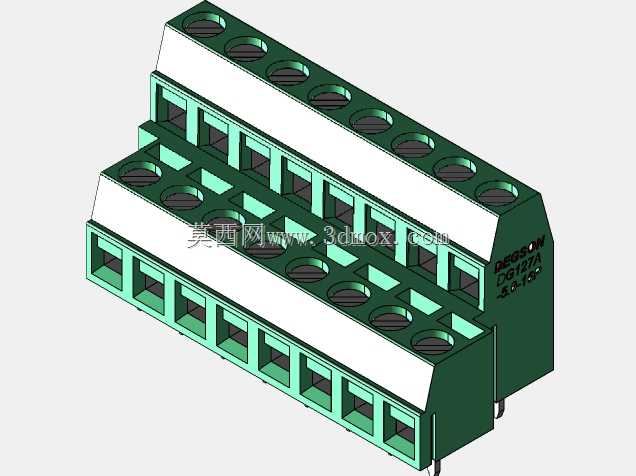

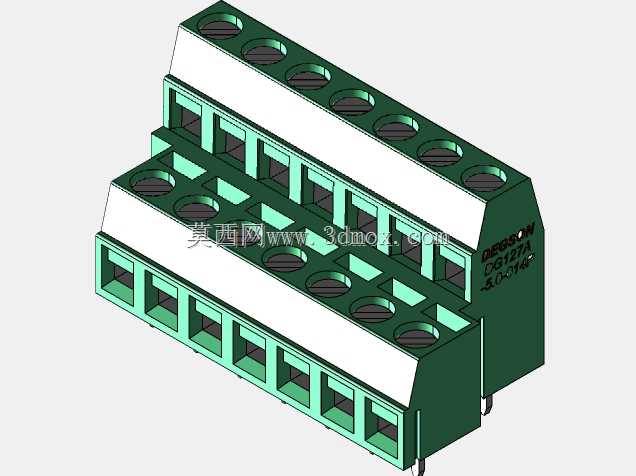

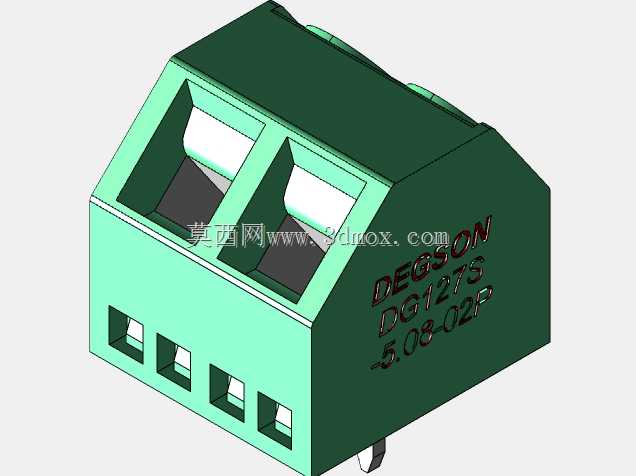

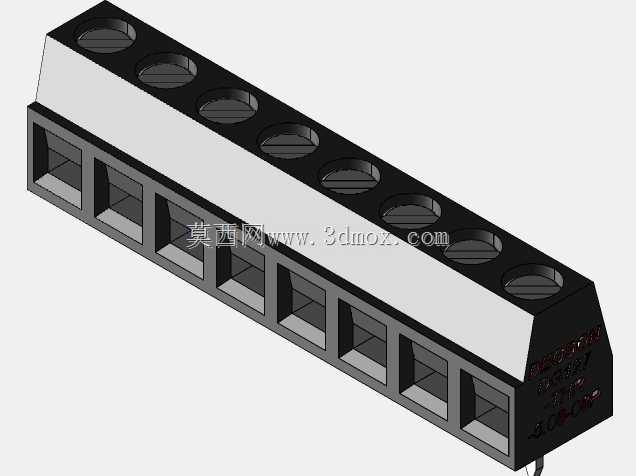

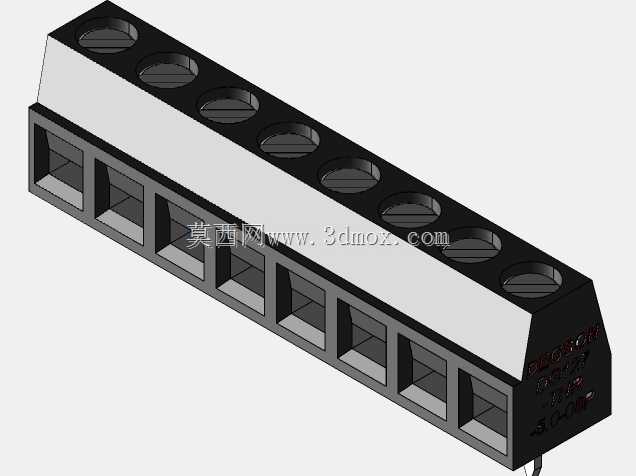

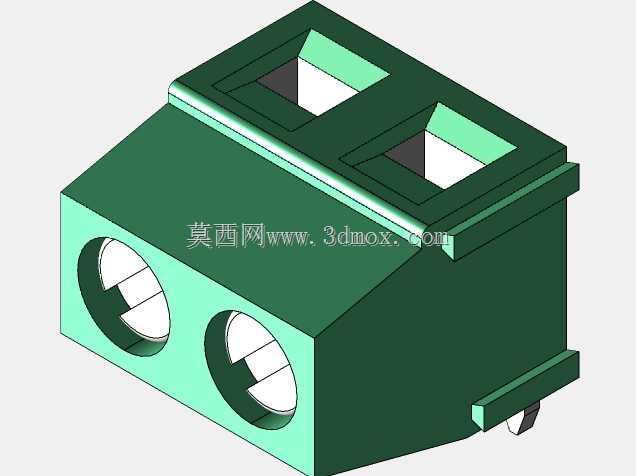

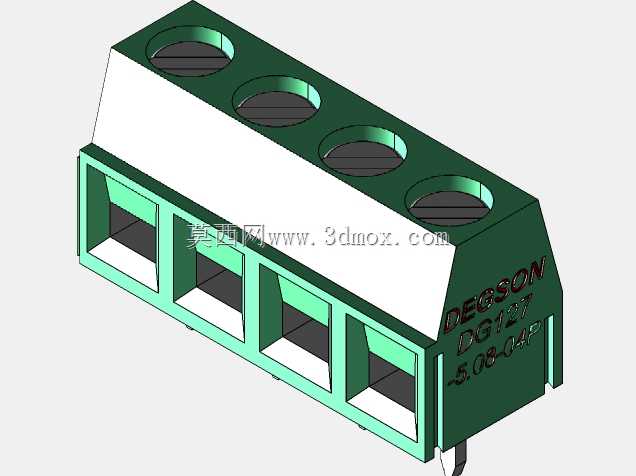

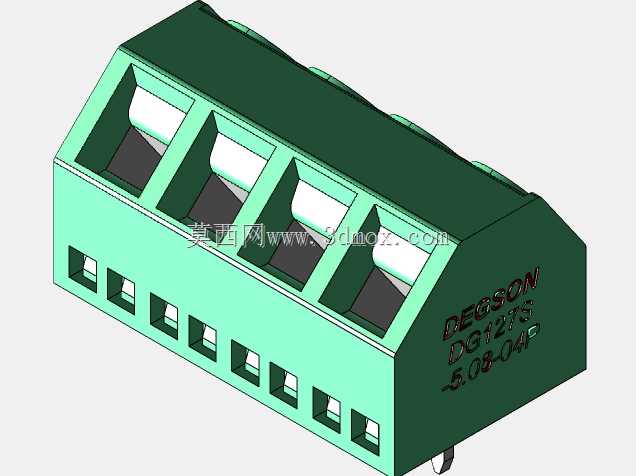

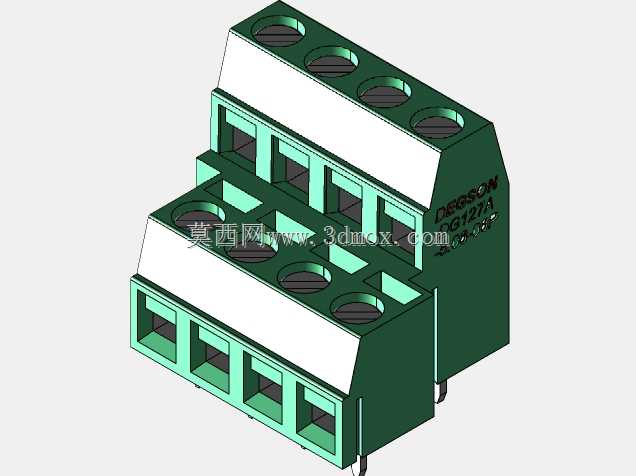

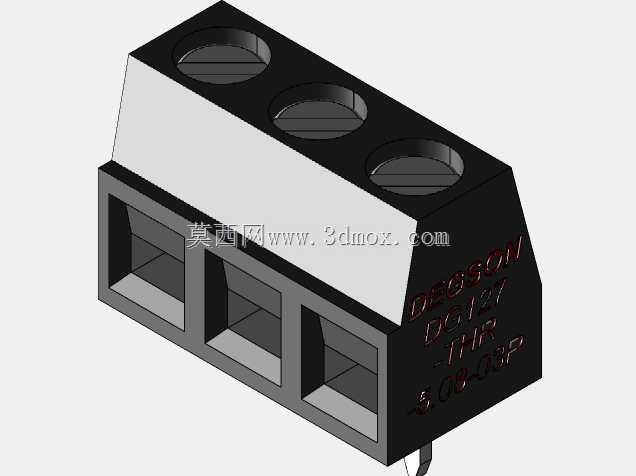

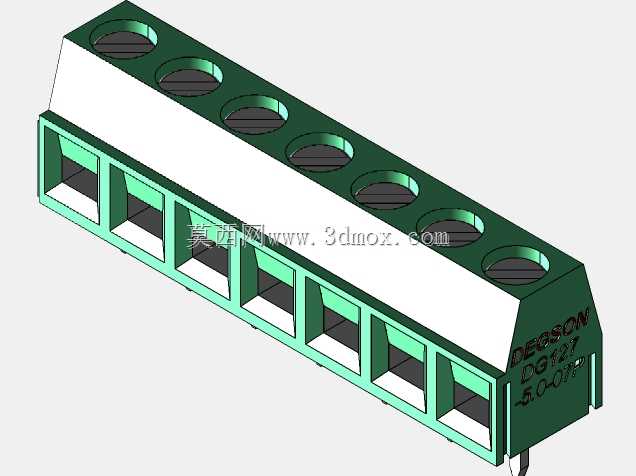

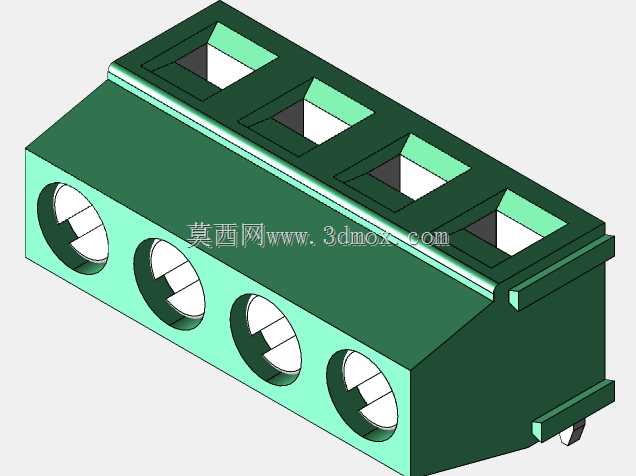

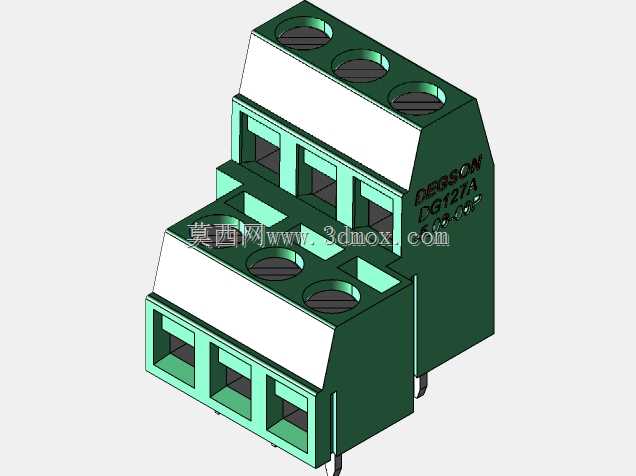

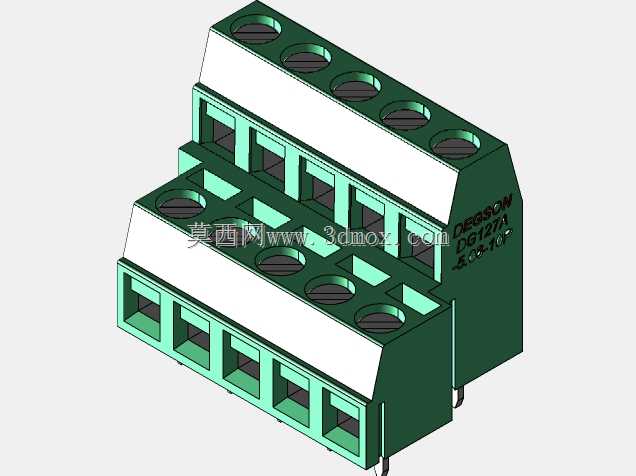

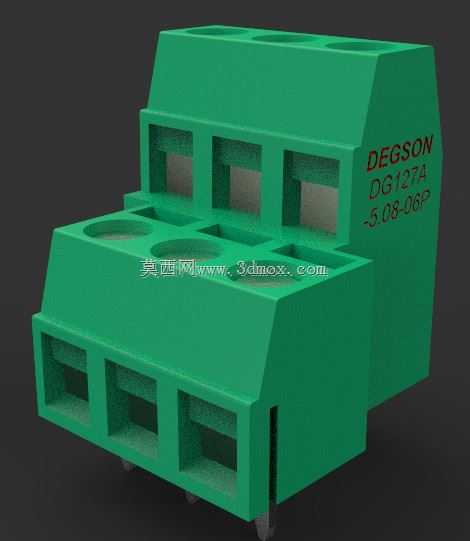

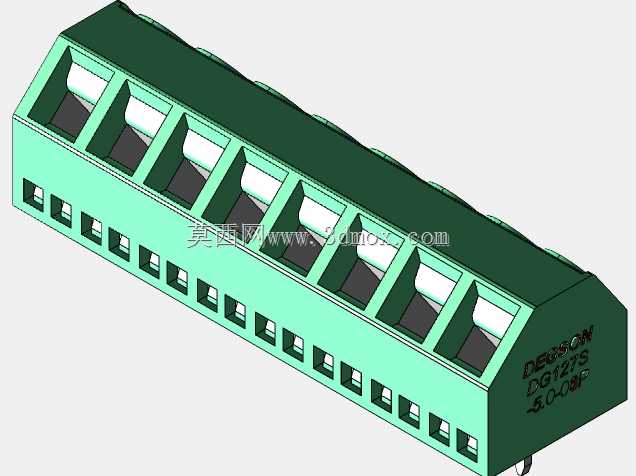

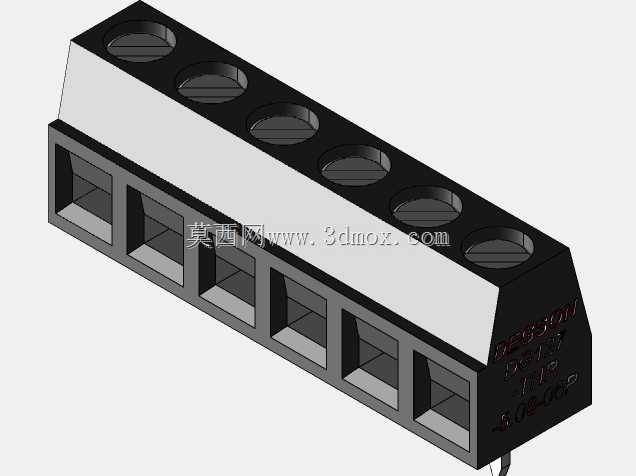

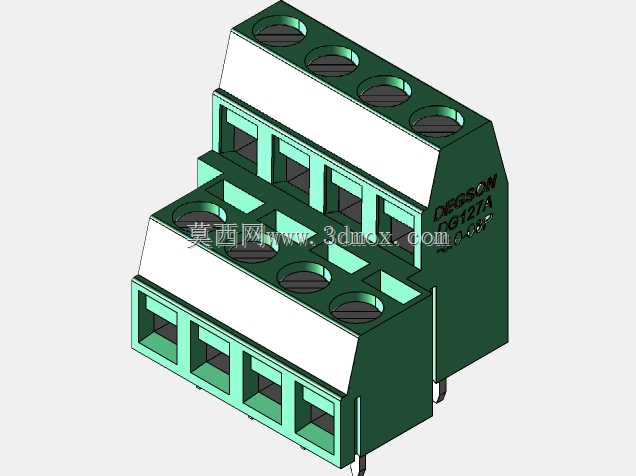

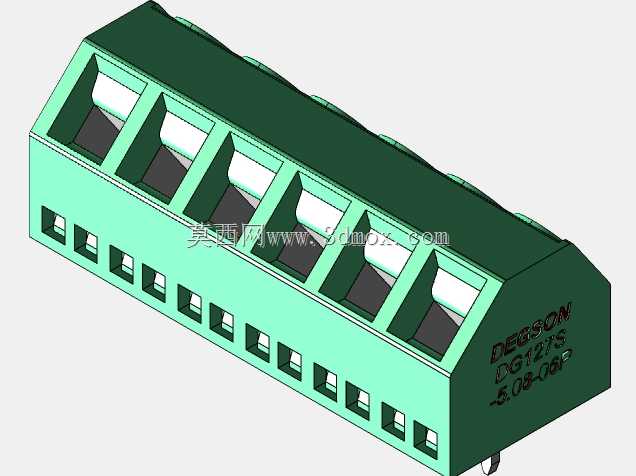

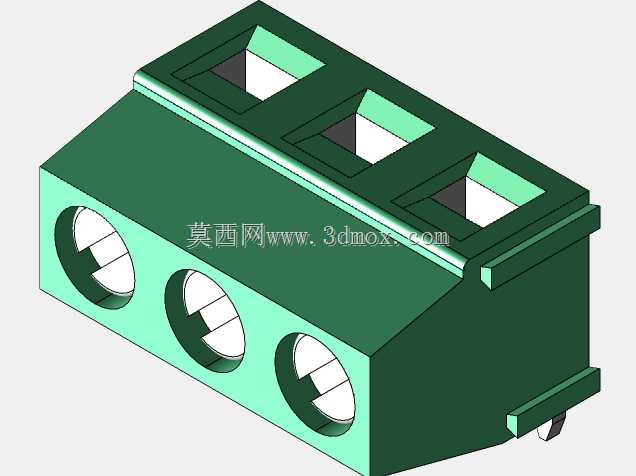

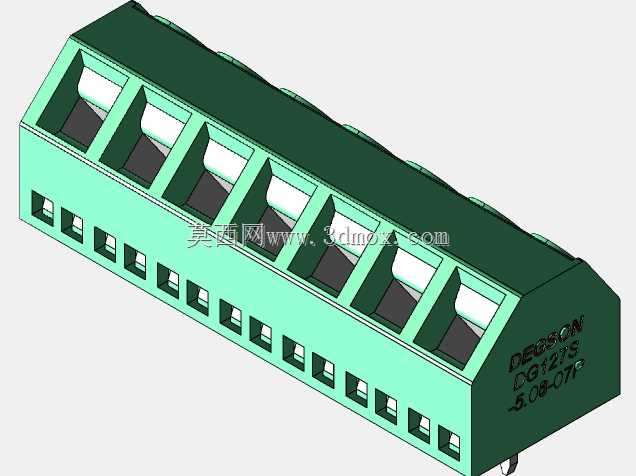

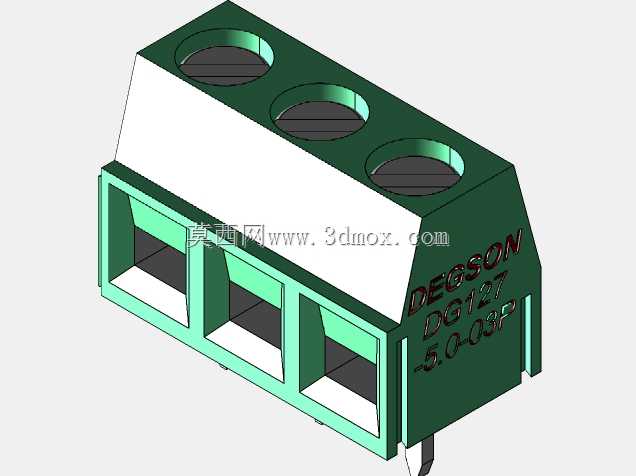

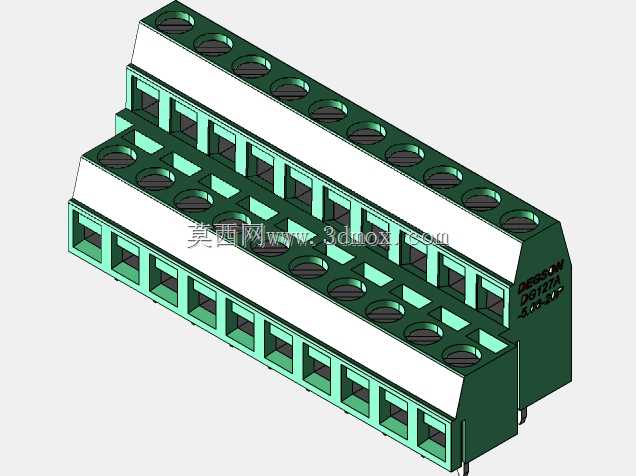

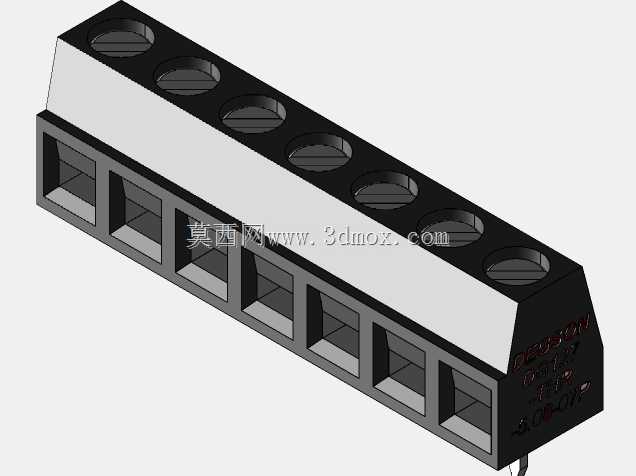

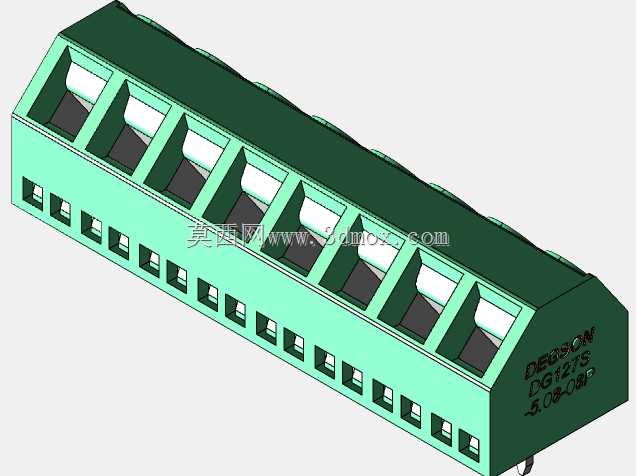

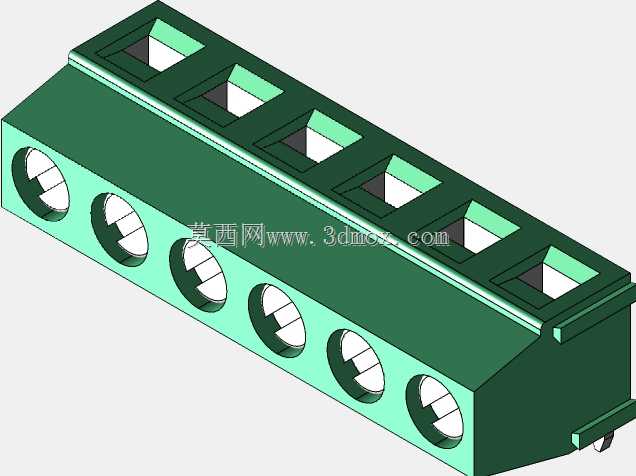

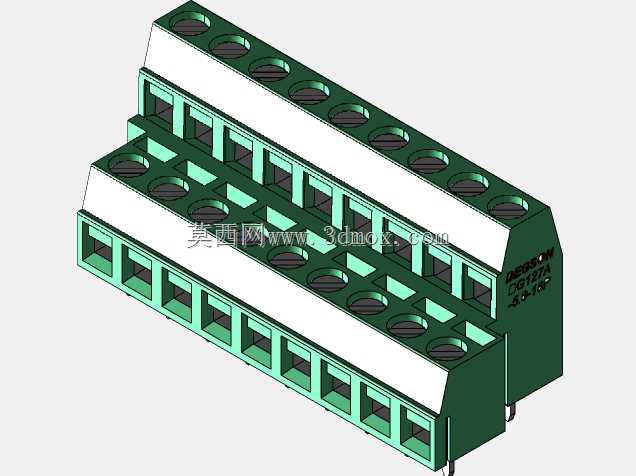

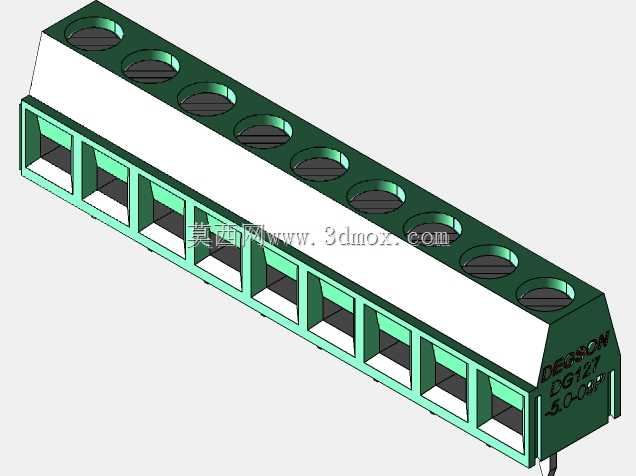

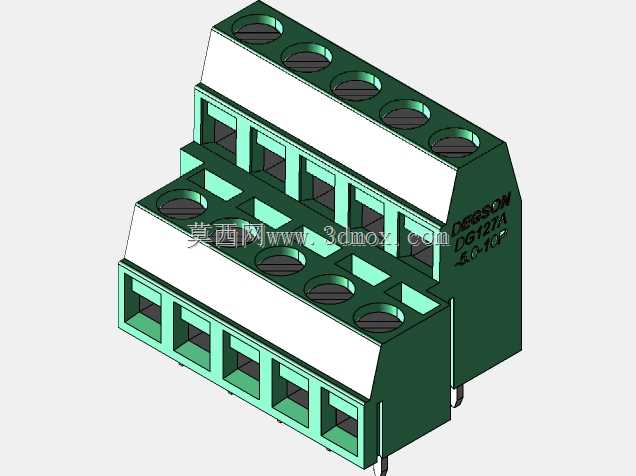

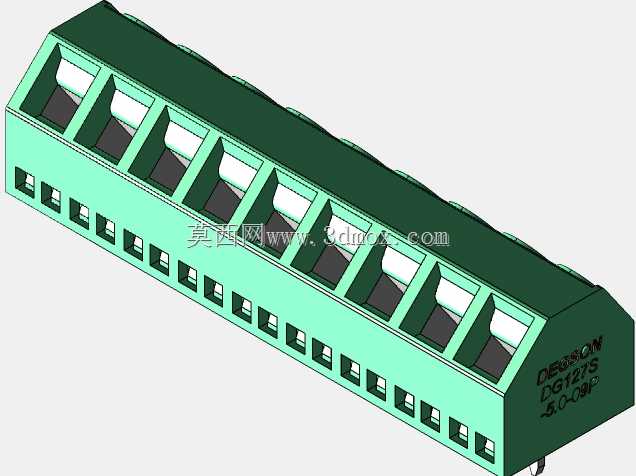

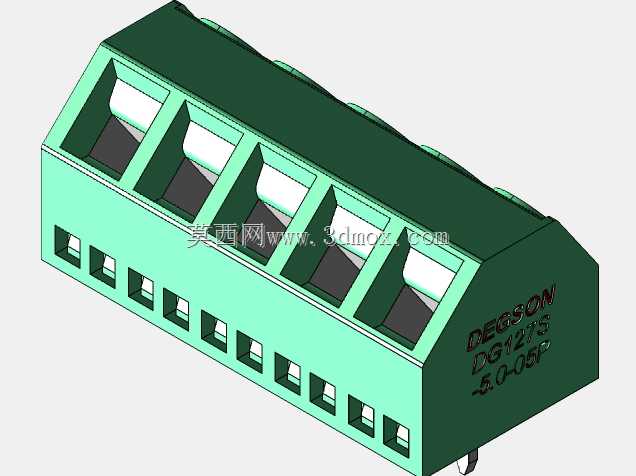

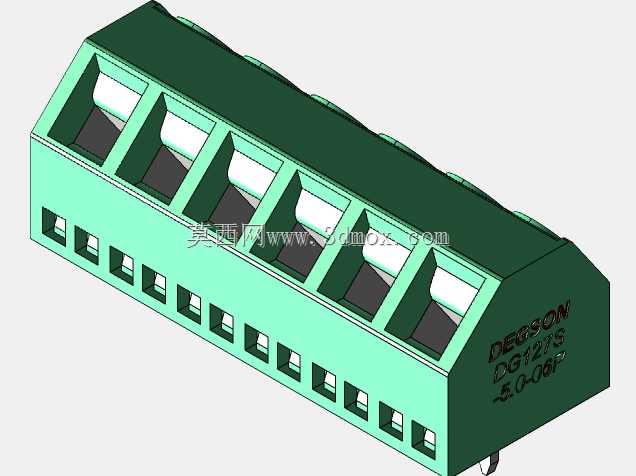

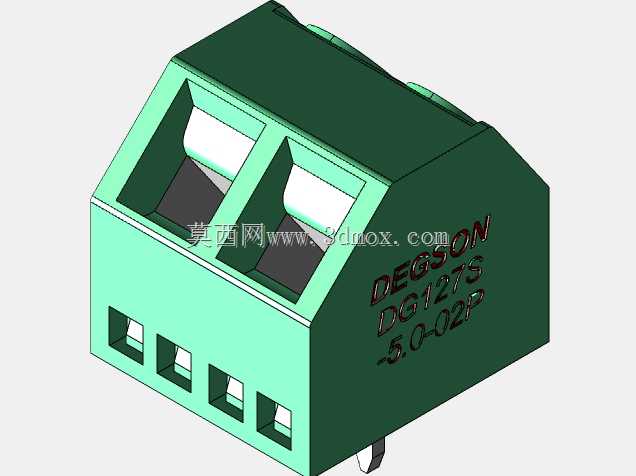

　　不同安装形式的子型号，有直插焊板的标准款，也有带固定法兰的加固款，还有不同出线方向的结构，覆盖了卧式、立式等不同的板上安装姿态，能适配不同设备内部的走线空间要求，比如在内部空间局促的小型仪表壳体内，可以选用卧式贴板的型号降低整体安装高度，在需要经常拆装接线的设备面板旁，可以选用带固定耳的型号增强焊盘处的受力强度，避免多次拧螺钉时扯坏PCB焊盘。建模过程中，塑壳的脱模斜度、螺钉孔的避让槽、焊针的压花防滑结构都要做细节还原，这些结构虽然不影响整体装配尺寸，但在实际生产中直接影响端子的成品良率，比如焊针和塑壳结合处的滚花结构，是为了增强焊针和塑壳的结合力，避免焊接时焊针受力松动脱出；锁线螺钉的底部压片结构，是为了增大和导线的接触面积，

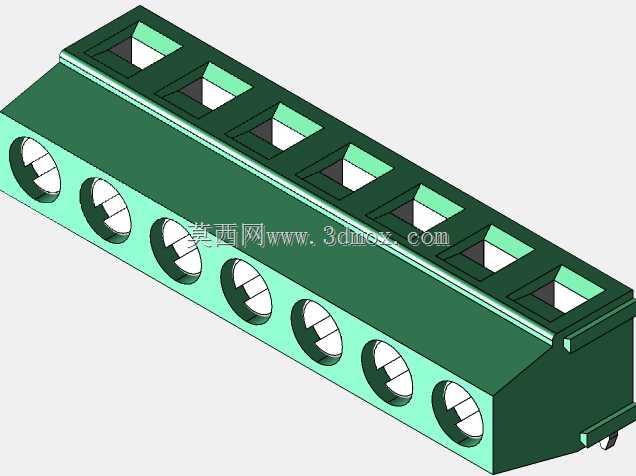

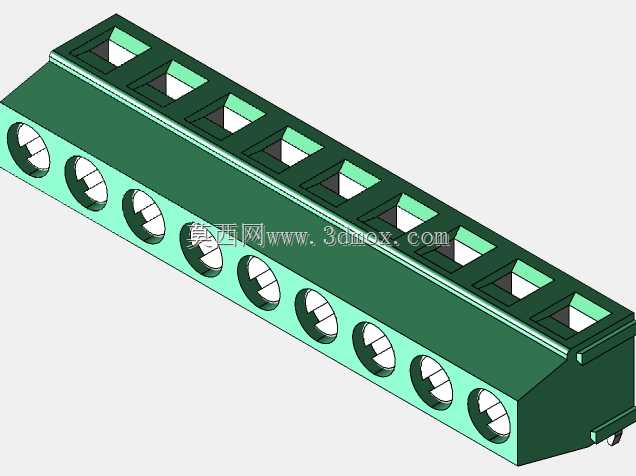

　　避免螺钉直接顶切导线线芯造成断丝，这些细节结构在三维建模时还原到位，才能在后续做结构干涉检查、装配模拟时得到准确的结果，不会出现模型和实物装配逻辑不符的问题。在实际选型使用时，还要注意端子的温度适用范围，这类尼龙塑壳的端子可以在-40到105摄氏度的环境下稳定工作，绝大多数工业现场的控制柜内部、室内电子设备内部的温度环境都能覆盖，不需要额外选用耐高温特殊型号，只有在靠近发热器件比如功率电阻、散热片旁安装时，才需要预留足够的散热间隙，避免塑壳长期受高温烘烤出现脆化开裂的问题。另外，这个系列的端子支持参数化调整管脚数量，在做非标设计时，可以根据实际需要的接线位数快速调整模型长度，不需要从零开始建模，只要调整管脚数对应的节距累加尺寸，就能快速生成对应位数的端子模型，大幅提升电路板结构设计的效率，不用每次都根据不同位数重新绘制塑壳和焊针的装配关系。
