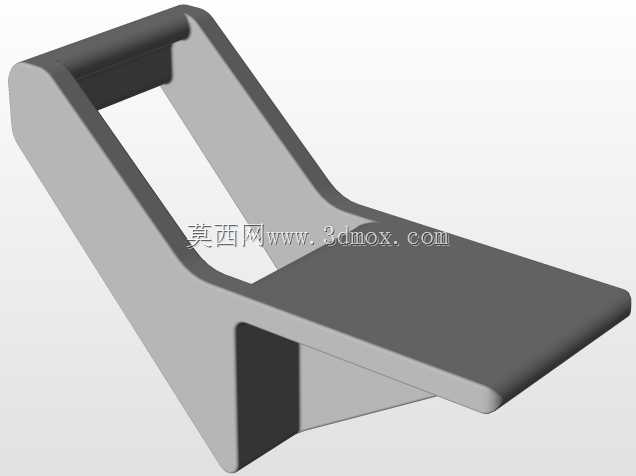

在自动化输送线、物料分拣工位以及小型工装夹具的定位场景中,这类可调颚板的应用覆盖了绝大多数需要动态调整限位边界的工位,很多工程师在做线体改造时,最先考虑的替换构件就是这类一体成型的可调式板件,相比焊接固定的限位挡块,它的调整余量能覆盖不同规格工件的定位需求,不用每次换产都重新切割焊接工位挡件。从结构本身来看,这个构件采用一体折弯成型的主体结构,没有多余的拼接焊缝,整体受力路径从前端的承托面直接传导到后侧的安装立面,在承受工件侧向冲击的时候,应力不会集中在拼接位置,长期使用也不会出现焊缝开裂的问题。主体的镂空槽设计不是为了减重这么简单,槽位的长度刚好对应调整行程的极限范围,安装螺栓可以沿着槽位滑动,调整到合适位置之后直接锁紧,
不需要额外加工长条安装孔,安装的时候不用反复核对孔位,只要把后侧立面贴紧设备的安装基准面,穿入螺栓之后就可以滑动调整前端的限位位置,对于现场调试的钳工来说,能省掉不少配打孔的时间。前端的承托面做了圆角过渡处理,不是尖锐的直角边,工件在滑过板件表面的时候不会被刮伤漆面或者卡滞,尤其是针对一些表面做了喷塑处理的钣金工件,尖锐的挡边很容易在工件输送过程中划出划痕,圆角过渡的设计刚好规避了这个问题,同时圆角结构也能减少应力集中,当工件以一定速度撞击到板件的时候,圆角处不会因为应力集中出现崩边的情况。后侧的安装立面和前端承托面之间的夹角做了加强结构,就是立面内侧的三角支撑区域,这个区域的厚度和主体保持一致,不是后期焊接的加强筋,
一体成型的支撑结构能承受更大的侧向推力,就算是重量在十公斤左右的工件以常规输送速度撞击到板件,也不会出现板件变形弯折的情况。从安装边界来看,这个构件的后侧安装面是完全平整的平面,没有凸起的结构,所以可以直接贴装在铝型材的槽面或者钢板的安装面上,不需要额外加工沉台,适配市面上绝大多数40系列、50系列工业铝型材的安装尺寸,也可以直接焊接在钢制机架上做固定限位。调整行程的范围覆盖了常规工位需要的调整量,从最小限位位置到最大限位位置的滑动距离,能满足不同尺寸工件的定位需求,比如在包装线的纸箱定位工位,不同规格的纸箱宽度差在几十毫米范围内,都可以通过滑动这个颚板来调整限位宽度,不用更换不同尺寸的挡块。在实际使用场景里,
这类板件除了做输送线的限位挡块,还可以用在小型工装的夹紧支撑位置,作为夹具的活动压头基座,因为它的承托面平整度高,锁紧之后不会出现偏移,用来做工件的侧向支撑的时候,能保证定位基准的一致性。很多工程师在建模的时候容易忽略这类板件的折弯圆角和安装间隙,导致做出来的模型在装配的时候出现干涉,这个结构的建模过程里,折弯处的内R角和外R角做了匹配,符合常规钣金折弯的工艺要求,不是直角折弯的理想化模型,导入到装配体里的时候,和相邻构件的安装间隙刚好符合装配公差要求,不会出现模型干涉但实际生产装不上的问题。另外,构件表面没有多余的安装凸台或者螺纹孔,所有的固定都是通过后侧立面和镂空槽配合螺栓完成,安装之后螺栓头不会凸出到承托面的上方,不会刮碰到输送的工件,也不会积留输送过程中掉落的碎屑,日常清理的时候只要擦拭表面就可以,没有卫生死角。在一些有震动的工位上,比如和振动盘衔接的输送轨道末端,这个板件的一体结构抗震性比拼接结构好很多,长期受震动也不会出现螺栓松动之后板件移位的情况,只要锁紧螺栓的时候加一个弹垫,就能长时间保持定位精度,不用频繁停机调整挡块位置。从受力角度分析,当工件对承托面施加垂直方向的压力时,力会沿着承托面传导到三角支撑区域,再分散到后侧的安装立面,最终传递到设备机架上,整个受力路径没有突变的位置,所以就算长期承受交变载荷,板件也不会出现疲劳断裂的问题,相比那种薄钢板折弯没有支撑的挡块,使用寿命能提升数倍。
