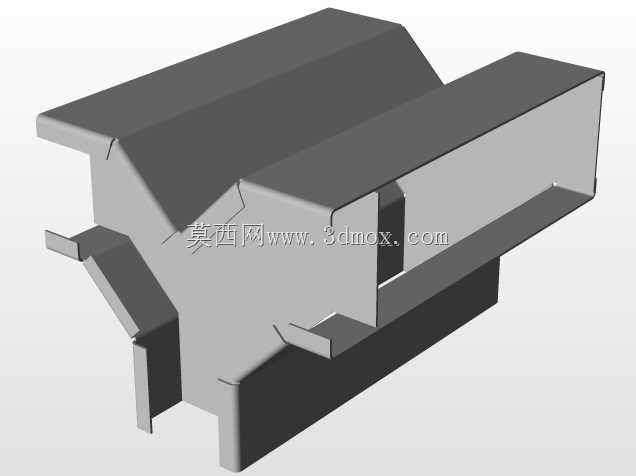

钣金折弯连接结构件三维设计

　　该结构件属于钣金类连接承载构件，在各类机电设备的柜体拼接、机架组装、型材对接场景中应用广泛，日常在低压柜体框架搭建、小型自动化设备的护板衔接、输送线侧边挡板的对接位置都能见到这类构件的身影，它的核心作用是实现两个垂直或呈固定夹角布置的钣金部件之间的无外露紧固件拼接，相比传统角码连接，这种一体折弯成型的构件不需要额外搭配连接件，能减少装配环节的零件清点、预组装工序，在批量设备组装时能有效压缩单台设备的装配工时。

　　从功能特性来看，该构件通过多道折弯形成的卡位结构，能在装配时直接卡入对应板材的预冲卡槽内，配合板材自身的形变张力实现预固定，后续只需要在预留的点位完成少量点焊或者拉铆操作即可完成固定，不需要在装配全程扶持对位，大幅降低了现场装配的操作难度。构件上预留的几处凸起卡位，不仅能限制对接板材的横向窜动，还能抵消设备运行过程中产生的小幅振动带来的连接松脱风险，在有持续小幅振动的设备上使用时，相比平面搭接的结构，连接可靠性提升明显，不会出现长期运行后接缝错位、连接缝隙变大的问题。

　　设计过程中，首先要匹配对接板材的实际厚度，折弯处的内R角统一按照板材厚度的0.2倍设置，避免折弯时出现材料开裂或者回弹量过大导致卡位间隙超差的问题。构件两侧的伸出卡舌长度经过反复校核，既保证卡入板材后有足够的接触面积提供卡紧力，又不会因为卡舌过长导致装配时需要过度掰动板材造成板面变形。主体的斜向折弯段是整个构件的受力核心，这个角度的设置既要匹配两个对接板材的夹角要求，还要保证构件自身在承受垂直于板面的载荷时，应力集中点不会落在折弯线位置，通过将受力承载面延伸至平面段，能把集中应力分散到更大的接触面积上，避免长期受力后折弯处出现疲劳形变。

　　安装边界方面，该构件属于内嵌式安装结构，整体装配完成后不会突出于板材的外表面，不会影响设备外侧的护板安装或者外观面的平整度。构件的整体厚度与对接板材保持一致，装配后两个对接板材的外表面能保持齐平，不需要额外做打磨找平处理。需要注意的是，装配前要确认对接板材上的预冲卡槽位置公差控制在±0.1mm以内，卡槽宽度比卡舌厚度大0.15mm即可，间隙过大会导致装配后存在旷量，间隙过小则会出现卡舌无法顺利插入的问题。构件的折弯方向有明确的装配指向，安装时要保证卡位凸起的朝向与板材卡入方向一致，反向安装会导致卡舌无法卡入卡槽，甚至会在强行装配时造成构件折弯处变形报废。

　　从实际使用反馈来看，这种一体成型的钣金连接构件，在批量加工时只需要通过冲压落料、数控折弯两道工序即可完成，不需要额外的焊接、打磨工序，加工效率高，单件加工成本远低于组合式的连接角码。在设备后期维护时，如果需要拆解对接部位，只需要磨开固定点位的焊点或者拆除拉铆钉，即可将构件从卡槽中退出，不会对母材造成大面积损伤，维护更换的成本也更低。针对不同的板材夹角需求，只需要调整中间斜段的折弯角度，不需要重新设计整体的卡位结构，具备一定的通用性，能适配多种不同的柜体、机架拼接场景。
