钎焊板式换热单元结构三维设计

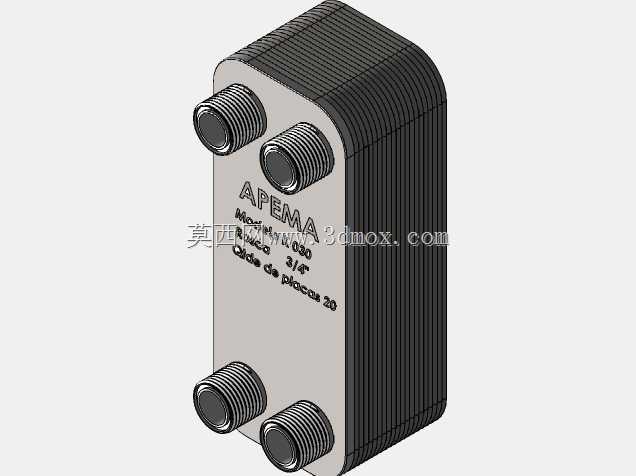

　　这款钎焊板式换热结构的设计，最初是针对小型液压站油温控制、户式水机冷媒水换热两类高频场景做的适配，在做结构建模的时候，首先要考虑的是现场安装的边界限制——很多小型设备的安装舱位预留空间十分局促，因此整体采用立式窄体布局，四个流体接口全部布置在同侧端板上，分别对应冷热流体的进出通路，接口采用外螺纹结构，适配常规工业管路的快速连接需求，不需要额外做转接法兰就能直接对接硬管或者软管，减少现场安装的额外加工量。从功能实现逻辑来看，这类换热单元依靠叠压的不锈钢板片形成交错的流道，冷热流体在相邻板片间逆向流动，通过板片压制成的细密波纹增强流体扰动，即便在小流量工况下也能打破层流边界层，保证换热效率不会因为流速降低出现大幅衰减。

　　建模过程中对板片叠压后的密封边界做了细节还原，钎焊层的厚度控制在合理的工程公差范围内，既保证承压状态下不会出现流体串漏，也不会因为钎料过厚挤占流道的有效通流面积。端板上的标识区域做了凹凸结构还原，对应实际产品的接口标注、参数标识位置，方便现场安装时快速区分流体通路，避免接反管路导致换热失效。在安装尺寸的考量上，整体外形的长宽高比例适配常规的壁挂、支架固定安装需求，背部预留的平面可以直接贴合安装支架，不需要额外做异形适配结构，四个接口的中心距严格匹配行业通用的安装尺寸，替换同规格旧件的时候不需要重新调整管路位置，能大幅缩短现场维护的停机时间。从实际使用的工况适配来看，这款结构的承压能力可以覆盖常规液压系统、小型制冷系统的工作压力范围，

　　板片的波纹角度经过优化，在保证换热效率的同时，尽量降低流道的阻力损失，不会因为加装换热单元导致系统流体泵的负载出现明显上升。建模时还考虑了不同工况下的接口受力情况，端板与板片组的连接位置做了加厚处理，避免管路安装时的扭力传递到板片叠层位置，导致长期使用后出现渗漏问题。对于结构设计从业者来说，这类换热单元的建模核心不只是还原外形，更要把实际安装、使用过程中的工程约束融入模型细节里，比如接口的螺纹有效长度要满足常规管接头的旋合深度，端板的平面度要保证安装时的贴合度，板片叠层的外轮廓要做圆角过渡，避免安装过程中划伤操作人员或者相邻管线。在做设备选型配套的时候，这类紧凑型换热结构特别适合安装空间有限、对换热效率要求较高的场景，

　　比如小型数控机床的冷却系统、微型冷水机组的蒸发器、液压动力单元的油冷回路，相比传统的管壳式换热器，相同换热功率下体积能缩小三分之二以上，重量也更轻，对移动类设备、紧凑型设备的适配性更好。建模过程中对板片的叠压顺序、流道的分隔逻辑做了准确还原，能直接用于后续的工程装配干涉检查、管路布局模拟，不需要二次调整结构就能导入装配体中使用，避免了很多通用模型导入后需要修正安装尺寸、接口位置的重复工作。
