方形紫铜螺旋换热盘管结构设计

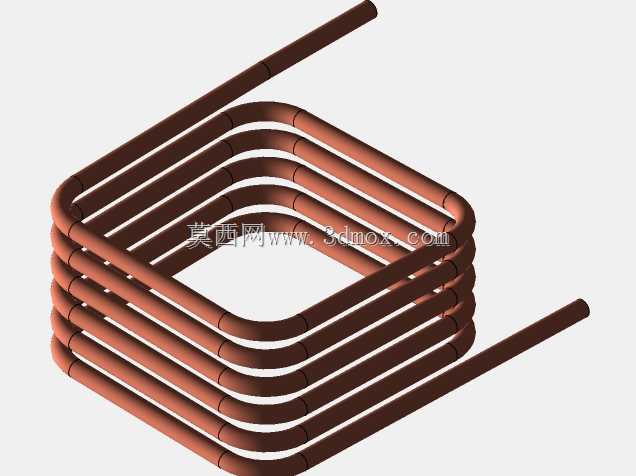

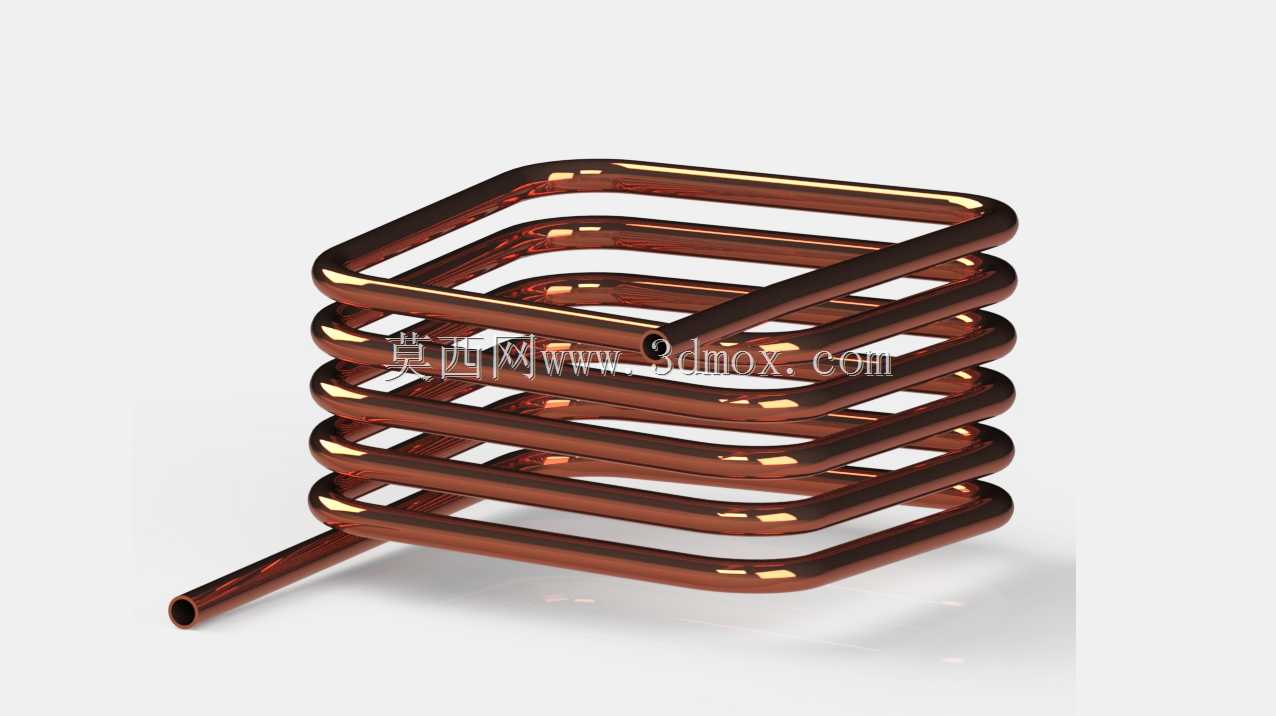

　　这款方形螺旋紫铜盘管，是紧凑式换热设备里常用的核心换热构件，日常在小型制冷机组、液冷散热模组、小型化工流体温控回路里都能见到它的身影。和常见的圆形螺旋盘管不同，它采用方形弯折的层叠结构，最直接的优势就是能充分利用方形安装腔体的内部空间，不会像圆螺旋那样在方腔四角留下无效空隙，在同安装底面积的约束下，能排布更长的管路长度，进而拓展换热接触面积。

　　从实际使用场景来看，这类盘管多数走冷媒或者导热流体，靠紫铜本身优异的导热性能，把管路内部流体的热量传递到外侧的空气或者换热介质里，也有部分场景用在小型液压系统的回油散热段，靠管路本身的大面积接触带走液压油工作过程中积攒的热量，避免油温过高导致密封件老化、液压油黏度下降影响系统压力稳定性。

　　设计这类盘管的时候，首先要卡准弯折半径的边界，紫铜管的弯折半径不能小于管材外径的2.5倍，不然弯折位置很容易出现管壁减薄、褶皱甚至开裂的问题，直接影响管路的承压能力。这款盘管的每一层弯折都保持了统一的曲率，层与层之间预留了均匀的间隙，这个间隙不是随便留的：如果是风冷场景，间隙要匹配散热气流的流道，保证气流能顺利穿过每一层盘管的间隙，不会出现气流短路只吹过表层管路的情况；如果是浸没在换热液里的场景，间隙也要保证液体对流顺畅，避免层间滞留静止液膜影响换热效率。

　　从安装边界来看，这款盘管的进出管段采用同向平行引出的设计，两个接口的中心距保持固定尺寸，安装的时候可以直接对接设备上预设的管路接头，不需要额外调整管路角度，能减少现场装配的配管工作量。盘管整体的层叠高度可以根据换热功率的需求灵活调整，在方形外轮廓尺寸固定的前提下，增加或者减少螺旋层数，就能匹配不同换热量的工况，不需要重新设计安装腔体的尺寸，适配性很强。

　　实际建模过程中，要重点关注管路的扫掠路径连续性，每一段直线段和圆弧弯折段的衔接处要做曲率平滑过渡，不能出现硬折点，不然后续做流体仿真的时候，会在硬折位置出现不符合实际的局部涡流仿真误差，也会给后续的管路加工工艺模拟带来错误参考。另外，紫铜管的壁厚选择也要匹配工作压力，常规低压换热场景用0.8-1.2mm壁厚就足够，如果是高压冷媒回路，就要适当增加壁厚，同时校核弯折位置的最小壁厚是否满足承压要求，避免工作过程中出现管路泄漏的问题。

　　和直管式换热结构比，这种螺旋方形盘管的管路更长，流体在管内流动的时候会持续改变流向，不断扰动管内的流体边界层，让管中心的流体和管壁附近的流体充分混合，能有效提升换热效率，不会像长直管那样流体在管内形成稳定的层流，导致管壁处的热阻变大影响换热效果。同时这种一体弯折成型的结构，整个盘管没有多余的焊接接头，除了两端的接口位置，中间段全是连续管材，能大幅降低焊口泄漏的风险，在对密封性要求高的制冷、温控场景里，可靠性比多段拼接的管路结构高很多。

　　在设备布局的时候，这类盘管的方形外轮廓可以直接贴靠方形腔体的内壁安装，不需要额外设计复杂的固定支架，只要在上下层位置加几个简单的管卡就能完成固定，能节省设备内部的安装空间，也能减少固定构件带来的额外重量，在小型便携温控设备、紧凑型制冷单元里的应用优势格外明显。设计的时候还要注意进出管段的长度预留，要留出足够的装配操作空间，方便安装的时候拧动接头螺母，不会因为管段离盘管主体太近，导致装配工具没有操作空间，增加现场安装的难度。
