微型直流水泵结构三维设计

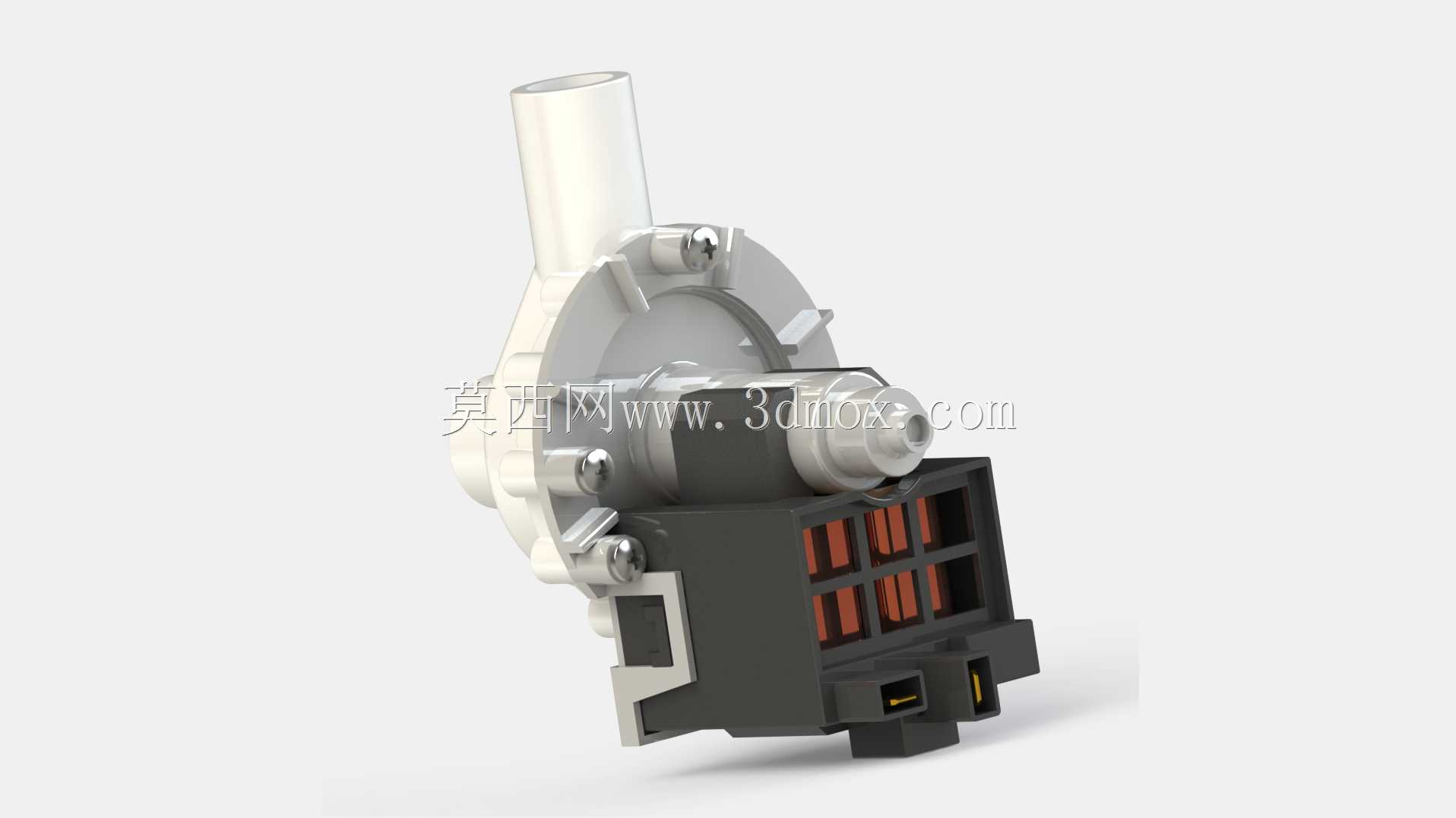

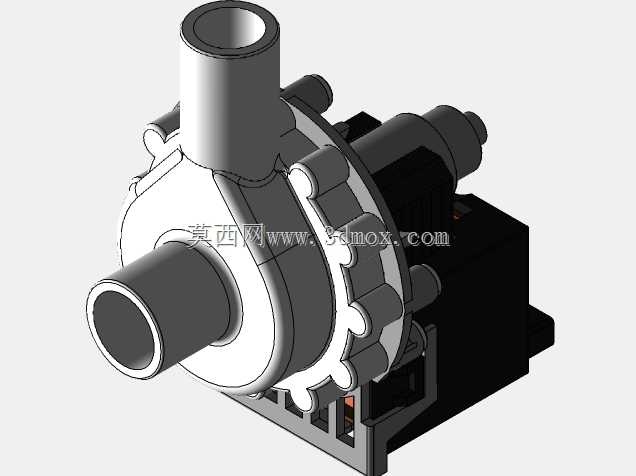

　　在小型家用净水设备、台式饮水机、桌面循环水冷系统、小型水族箱增氧循环这类对安装空间有严格限制的流体输送场景里，这类集成驱动与泵腔的微型直流水泵是核心流体动力部件，和传统分体式的泵加电机组合不同，这类泵把驱动单元、叶轮腔、进出水接口全部整合在单一部件上，不需要额外配置联轴器或者安装支架，能直接卡装或者螺接在设备内部的预留安装位上，大幅缩减设备整体的装配空间占用。从结构设计逻辑来看，这类泵采用的是离心式叶轮结构，进水接口设置在泵腔轴向的顶端位置，出水接口切向布置在泵腔侧上方，流体从轴向进入叶轮中心区域后，随高速旋转的叶轮获得动能，再顺着泵腔的蜗壳流道从切向出口压出，这种流道设计能在低转速下保持稳定的输出流量，

　　同时把流体脉动控制在较低水平，避免输送过程中产生明显的管路振动或者水流噪音，适配家用场景对低运行噪音的要求。驱动部分采用的是直流供电的无刷结构，定子线圈直接塑封在泵体下半部分的壳体内，和泵腔里的叶轮磁转子完全隔离开，没有动密封结构，从根源上避免了传统有刷水泵或者带轴封水泵容易出现的密封渗漏问题，同时无刷结构的运行寿命更长，不需要定期更换碳刷或者密封件，能满足民用设备长期免维护的使用需求。在安装边界设计上，泵体下半部分的驱动壳体设置了两个对称的定位卡槽，还有对应的电源接插口，安装时不需要额外打固定螺丝，只要对准设备内部的定位卡扣推入就能完成固定，电源接口采用防呆设计，反向无法插入，能避免装配时接错电极导致泵反转的问题。

　　进出水接口采用的是标准快插竹节结构，适配常用的8mm内径柔性输水软管，安装时直接把软管套在竹节接头上，用一个喉箍锁紧就能完成管路连接，不需要额外加工法兰或者螺纹接口，能大幅降低整机装配的工时成本。叶轮部分采用的是工程塑料一体注塑成型，叶片做了后倾式的曲面设计，在保证结构强度的前提下尽可能降低叶轮自身的转动惯量，启动时的冲击电流更小，对配套驱动电源的功率要求更低，同时曲面叶片能减少流体在叶片表面的脱流损失，提升泵的整体运行效率，在额定电压下能稳定输出每分钟几升的流量，足够满足小型循环或者供水场景的需求。泵体的上下壳体之间采用超声波焊接工艺进行密封，焊接筋沿着泵腔的轮廓整圈布置，焊接后能承受1.5倍额定工作压力的水压测试，

　　不会出现渗漏或者开裂的问题，同时焊接工艺不需要额外添加密封胶或者密封圈，避免了长期使用后密封件老化导致的漏水隐患。在细节设计上，泵腔内部的流道做了顺滑的圆角过渡，没有直角或者锐角的结构，能减少流体在流道内的阻力损失，同时避免长期输送流体时杂质在死角位置堆积，影响泵的运行稳定性。驱动部分的电路板做了环氧灌封处理，即使泵体外部出现凝露或者少量溅水，也不会导致电路短路，提升了部件在潮湿使用环境下的可靠性。这类泵的整体外形尺寸控制在掌心大小，安装时只需要预留出进出水软管的弯曲空间，以及电源接线的走线空间即可，不需要额外预留检修操作空间，非常适合在结构紧凑的小型民用流体设备里使用，在做整机结构设计时，只要在安装位预留对应尺寸的卡槽和避让空间，就能直接选用这类成熟的泵部件，不需要从零开始设计泵体的流体结构和驱动结构，能大幅缩短产品的开发周期，同时成熟的量产部件也能保证整机的可靠性，降低后期的售后维护成本。
