在各类数字电路的时钟基准搭建场景里,直插式16MHz石英晶振是应用范围极广的基础频率元件,从早期的8位单片机最小系统,到工业控制板卡的时钟源配置,再到部分消费类电子的时序同步模块,都能见到这类封装晶振的身影。不同于贴片晶振的SMT回流焊安装要求,这款直插封装的晶振更适配手工焊接、小批量试制、通孔插装工艺的电路板生产场景,在教学实验板、老旧设备维修替换、工控板卡备件领域有着不可替代的应用价值。
从功能特性来看,这款16MHz晶振的核心作用是为数字电路提供稳定的基准频率信号,依靠内部石英晶体的压电效应,在匹配的振荡电路驱动下输出固定频率的方波或正弦波信号,为MCU、逻辑芯片、通讯接口模块提供统一的时序节拍,保障电路内各模块的数据传输、指令执行能够按照固定时钟周期同步运行,避免出现时序错乱、数据丢包、运行失步等电路故障。相较于同频率的陶瓷谐振器,石英材质的晶振频率精度更高,温度漂移更小,在-40℃到85℃的常规工业工作温度区间内,频率偏差可以控制在极小范围内,能够满足多数工业级电路对时钟稳定性的要求。

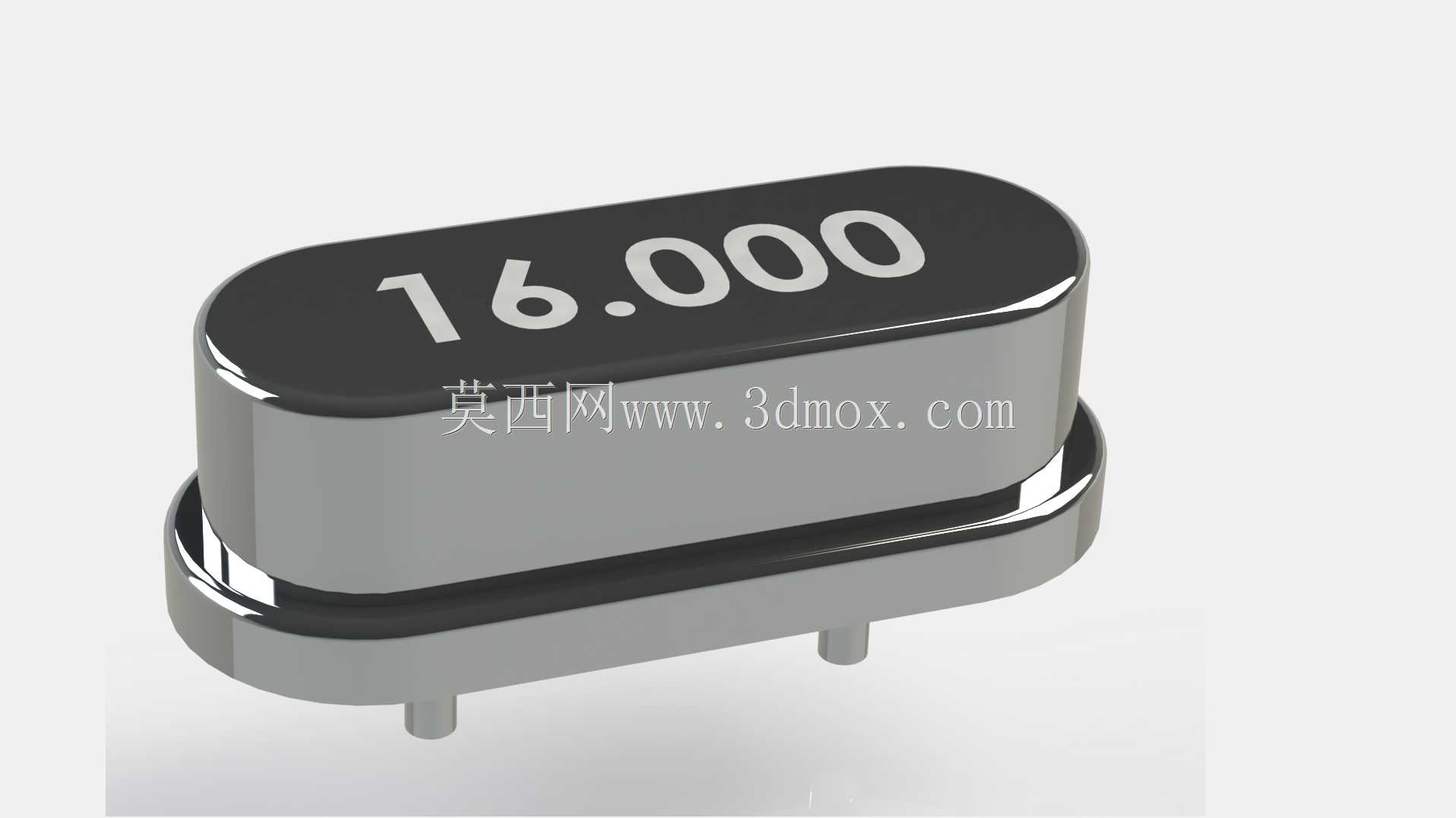

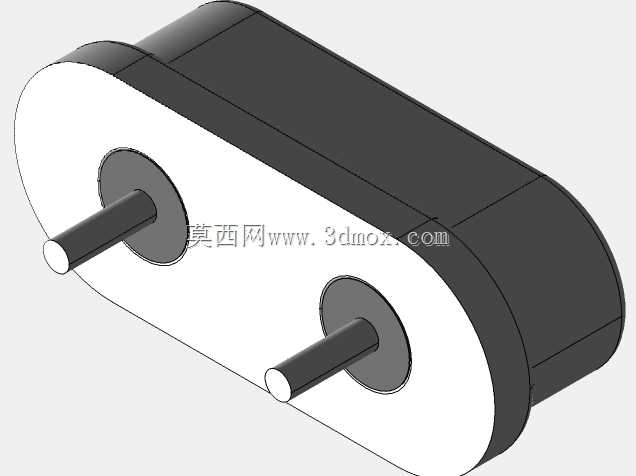

在结构设计思路上,这款晶振采用了行业经典的HC-49S直插封装结构,整体外壳采用金属材质冲压成型,一方面可以为内部的石英晶体晶片提供可靠的物理防护,避免外力挤压、粉尘侵入导致晶片损坏;另一方面金属外壳可以形成连续的电磁屏蔽层,降低外界空间电磁干扰对晶体振荡信号的影响,同时也能减少晶振自身振荡信号向外辐射干扰周边电路。外壳顶部采用平面设计,表面丝印清晰标注16.000的频率参数,方便生产、维修过程中的元件识别与核对,避免错装不同频率的元件导致电路功能异常。底部引出两根平行的直插引脚,引脚采用可焊性良好的合金材质加工,表面做镀锡处理,能够适配波峰焊、手工烙铁焊等多种焊接工艺,引脚的抗弯折强度经过优化,能够承受插件安装过程中的机械应力,避免引脚断裂导致元件失效。
从安装边界与尺寸参数来看,这款晶振的本体外形为扁圆柱加两端圆弧过渡的类椭圆柱结构,本体长度、宽度、高度均符合HC-49S封装的行业通用尺寸规范,在PCB Layout设计时,两个引脚的孔位间距严格遵循行业标准孔距,引脚孔径设计适配常规通孔插装的工艺要求,不需要单独定制封装库,直接调用通用HC-49S封装即可完成板卡设计,能够大幅降低设计阶段的重复建模工作量。安装时需要注意,晶振本体底部与PCB板面预留合适的安装间隙,避免焊接过程中高温传导至晶振内部损伤石英晶片,同时引脚伸出PCB板面的长度需要控制在合理范围,过长容易在振动环境下出现引脚形变导致焊点受力开裂,过短则会导致焊接强度不足,在高低温循环工况下容易出现焊点脱焊的问题。
在实际选型应用过程中,这类直插晶振的布局需要尽量靠近对应的振荡芯片引脚,缩短振荡回路的走线长度,减少走线寄生电容对振荡频率的影响,同时晶振下方的PCB区域尽量避免走高频信号线,防止信号串扰影响时钟信号的纯净度。对于需要做绝缘防护的应用场景,可以在晶振本体外部套上热缩套管,避免金属外壳与周边元件、走线接触造成短路故障。在三维建模过程中,这款晶振的模型严格按照实物尺寸比例构建,还原了金属外壳的倒角细节、引脚的直径与伸出长度、顶部丝印的位置比例,能够直接用于PCB装配干涉检查、整机结构布局验证、产品BOM可视化展示等场景,帮助结构设计人员在设计阶段就确认元件与周边结构件的间隙是否满足装配要求,避免后期打样出现元件与外壳、加强筋等结构件干涉的问题,缩短产品开发的迭代周期。
