直插式光电耦合器4N25结构设计

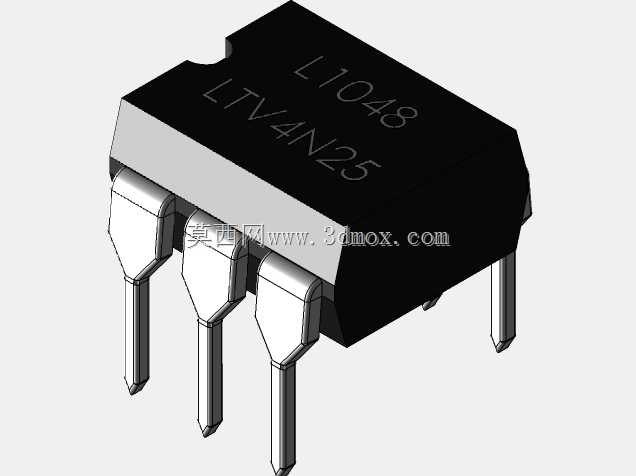

　　在工业控制板卡、开关电源、信号隔离传输回路的设计中，光电耦合器是实现强弱电侧电气隔离、阻断共模干扰的核心无源器件，本次呈现的4N25型光耦三维结构，完全还原量产直插DIP-6封装的实际形态，可直接用于PCB布局干涉校验、整机装配仿真环节。从实际应用场景来看，这类光耦常被布置在单片机IO口与功率驱动回路的衔接位置，比如低压逻辑侧输出的PWM信号，不能直接连接到高压侧的晶闸管、MOS管驱动端，既需要避免高压侧的浪涌、尖峰电压串入低压控制回路烧毁主控芯片，也要阻断不同电位参考点之间的地环流干扰，4N25通过内部的红外发光管与光敏三极管的光信号传输路径，能实现输入输出端数千伏的电气隔离耐压，完全满足常规工业控制场景的隔离需求。

　　从结构设计思路来看，建模过程完全参照JEDEC标准的DIP-6直插封装尺寸规范，主体塑封部分采用黑色环氧模塑料的实体形态，表面丝印的型号标识位置与量产器件完全一致，引脚部分还原了铜质引线框架镀锡后的折弯形态，每根引脚的伸出长度、引脚间距、引脚直径都严格匹配实际器件的安装尺寸，引脚根部的塑封包裹段也做了精准还原，避免PCB封装设计时出现引脚与焊盘对位偏差的问题。在实际选型装配时，设计人员需要重点关注该器件的安装边界：六根引脚沿封装本体长度方向对称排布，相邻引脚中心距为2.54mm，也就是标准的0.1英寸间距，适配常规万用板、量产PCB的标准焊盘尺寸；封装本体的宽度、高度参数也完全还原实物，在板卡布局时，需要在器件本体周边预留至少1mm的装配间隙，避免与周边的电解电容、接插件等较高元器件产生装配干涉，同时在波峰焊工序的工装设计中，该模型可直接用于压块位置的避让校验，防止塑封本体被工装压损。

　　从功能特性对应的结构设计来看，器件内部的发光端与受光端在塑封本体内保持固定的物理间距，既保证光信号的有效传输耦合效率，也满足隔离耐压的爬电距离要求，建模时特意还原了本体一端的定位缺口特征，这个缺口是装配时的极性识别标识，对应PCB丝印上的圆点标记，避免生产过程中出现器件插反的问题。在开关电源的反馈回路设计中，4N25常被用来传递输出侧的电压采样信号，实现原副边的完全电气隔离，这个时候器件的安装位置通常会远离电源板上的功率变压器、散热片等发热器件，建模时还原的实际本体尺寸，可帮助结构设计人员准确核算板上的热流分布间隙，避免器件长期工作在超温环境下导致光衰加剧、传输性能下降。另外在做整机的三维布线仿真时，该模型的引脚伸出长度参数，可准确模拟焊盘上焊点的实际高度，避免后续线束布置时与焊点产生干涉，对于需要做三防漆涂覆的板卡，精准的本体外形也能帮助工艺人员核算涂覆遮蔽工装的尺寸，保证器件引脚焊接区域的涂覆边界符合工艺要求。不同于贴片封装的光耦，这种直插封装的4N25在波峰焊后需要做引脚剪脚工序，模型还原的引脚长度参数，可直接用于剪脚工装的高度定位，保证剪脚后剩余的引脚长度符合板卡的装配高度要求，不会出现引脚过长触碰机箱壳体、或者过短导致焊接强度不足的问题。
