夹钳用铰接式支撑连接座结构

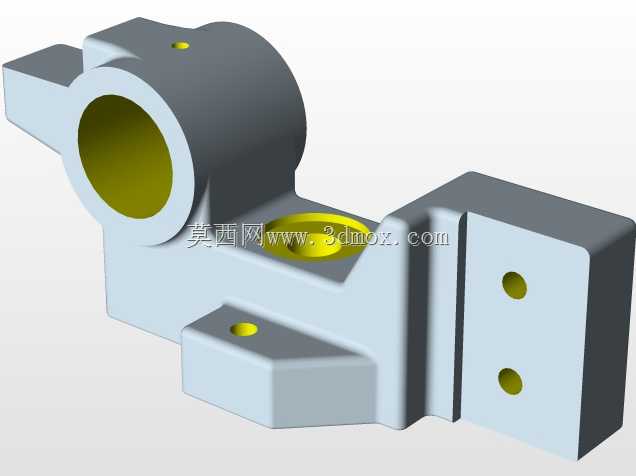

　　在工装夹具、自动化夹持工位以及小型专用设备的执行端布局中，这类支撑连接座是承担铰接传动、载荷传递与工位定位的核心基础零件，多数应用在需要实现夹钳开合动作、摆臂角度调整的工位上，比如生产线的工件夹持工位、工装夹具的摆臂连接节点、小型专用设备的执行端支撑位置，日常工况下需要同时承受径向的铰接载荷、安装面的紧固拉力以及动作过程中的交变冲击，因此结构设计上的合理性直接影响整套夹持机构的运行精度与使用寿命。从结构布局来看，该零件采用一体化铸造成型后做机加工的工艺路线，主体设置有大直径的铰接通孔，孔内壁预留有衬套安装的余量空间，用于装配自润滑铜套或者滚动轴承，实现与夹钳摆臂的铰接配合，孔的轴向两端面做了铣平加工，保证铰接副装配后端面的贴合度，

　　避免摆臂转动过程中出现轴向窜动。零件的右侧设置带双安装孔的垂直安装面，两个安装孔沿垂直方向排布，用于将整个支座固定在设备的安装立板或者工装基板上，安装面的平面度要求控制在0.02mm以内，保证装配后支座不会出现倾斜偏移，避免铰接轴出现别卡问题。零件下部延伸出带单安装孔的水平定位凸台，这个凸台一方面可以承担辅助支撑的作用，平衡铰接部位传递下来的倾覆力矩，另一方面可以作为限位结构的安装基准，用来安装夹钳开合的行程限位块，控制夹钳的开合角度范围。零件上部的铰接筒壁、中部的凹陷槽位分别设置有注油孔与减重工艺槽，注油孔连通内部的铰接空腔，方便日常维护时加注润滑脂，减少铰接副的磨损，中部的凹陷槽在不降低零件整体结构强度的前提下，

　　有效减少了零件的整体重量，降低了材料消耗，同时槽位的过渡位置全部采用圆角过渡，避免应力集中导致的零件开裂问题。在安装边界的设计考量上，该零件的垂直安装面到铰接孔中心的水平距离、下部凸台的安装面到铰接孔中心的垂直高度都经过严格的尺寸链计算，保证装配后夹钳摆臂的转动轨迹不会和周边的设备结构、工件定位结构产生干涉，所有安装孔的位置度公差控制在0.05mm以内，确保和标准工装基板的孔位可以直接适配，不需要现场二次配钻。设计过程中针对零件的受力情况做了有限元校核，在夹钳达到最大夹持力的工况下，铰接孔的内壁变形量、安装面的应力值都控制在材料的许用应力范围内，尤其是安装孔的周边位置做了局部加厚处理，避免螺栓紧固时出现压溃变形。

　　零件的所有棱边都做了倒角处理，去除加工毛刺，避免装配过程中划伤操作人员或者损坏密封、衬套等配套零件，铰接孔的内孔粗糙度要求达到Ra1.6，保证衬套压装后不会出现松动，安装面的粗糙度达到Ra3.2，保证装配后的贴合紧密性。这类零件在实际选型替换时，需要重点核对铰接孔的内径尺寸、安装孔的孔距参数以及整体的安装空间边界，确保和原有机构的摆臂、安装基板尺寸匹配，装配时需要先将衬套压入铰接孔，再穿入铰接轴，最后依次紧固垂直安装面与下部凸台的固定螺栓，螺栓紧固需要按照对角顺序逐步拧紧，避免零件出现装配应力导致的变形。日常运行过程中，需要定期通过注油孔加注润滑脂，检查固定螺栓的预紧力，避免因为螺栓松动导致的支座位置偏移，影响夹钳的夹持精度。
