FN32型外肋稳定支撑构件结构设计

　　在轻型固定翼飞行器的机翼结构设计中，外肋稳定构件是承担翼面局部气动载荷、维持翼型几何精度、传递蒙皮剪切力至翼梁的核心承力部件，本次设计的FN32型外肋稳定器，针对低速通用航空飞行器的外翼段工况开发，适配单梁式翼面的装配需求，可在不额外增加过多结构重量的前提下，大幅提升翼面外段的抗扭刚度与局部抗弯能力，避免飞行过程中翼面蒙皮在气动吸力作用下发生鼓胀、凹陷等形变，保障翼型的气动效率符合设计预期。

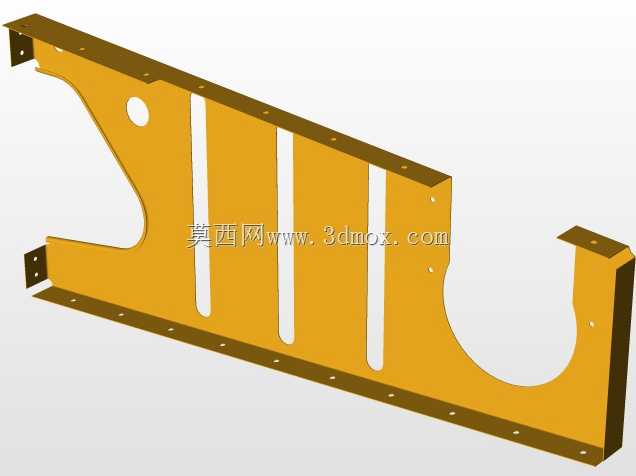

　　从结构功能逻辑来看，该构件采用一体化钣金折弯成型工艺制作，整体沿翼型弦向布置，主体轮廓完全贴合翼面内部的型面走向，左侧的大曲率弧形缺口为翼梁装配让位空间，可直接卡接在翼梁的腹板对应位置，通过周边均布的安装孔与翼梁、蒙皮、前后翼肋实现铆接固定，无需额外设计复杂的连接转接件，有效减少装配环节的零件数量与累积误差。构件本体上开设的三条等距纵向长槽，并非单纯的减重设计，其核心作用是打断应力传递路径，避免翼面受载时的应力集中在肋板与蒙皮的连接区域，同时可兼顾翼内走线的通道功能，让航电线路、操纵钢索能够沿槽位规整布置，避免飞行过程中管线与结构件发生摩擦损耗。

　　设计阶段首先明确了安装边界的约束条件：构件的上边缘完全贴合翼面蒙皮的内型面，折弯翻边宽度统一为12mm，翻边上的安装孔间距严格按照航空铆接的规范设定，孔位中心距翻边边缘的距离满足铆钉边距的强度要求，避免铆接后出现孔边撕裂的问题。下边缘的折弯边与翼梁下缘条贴合，右侧的半圆缺口为操纵面的铰接转轴预留安装空间，缺口的圆弧半径与转轴的安装衬套外径匹配，装配时可直接作为定位基准，减少装配过程中的找正工作量。构件左侧的异形轮廓是经过拓扑优化后的承力轮廓，在翼根方向的载荷传递路径上保留了足够的材料宽度，而在非承力区域做了轮廓切除，相比等宽度的直肋设计，重量降低了27%左右，同时一阶固有频率提升了12%，可有效避开发动机常用工况下的振动频率区间，避免发生共振问题。

　　从实际应用场景出发，该稳定肋除了应用在通用航空飞行器的外翼段，也可适配小型无人机的机翼结构、高速轨道车辆的外蒙皮内部支撑、大型风洞试验模型的翼面承力结构等场景，其钣金成型的工艺特性决定了该构件具备较高的生产一致性，折弯工序完成后仅需对安装孔做简单的去毛刺处理即可进入表面处理环节，表面采用黄色阳极氧化处理，既具备较好的防腐蚀能力，也能在装配过程中快速识别零件规格，避免与其他相似轮廓的肋板发生混料。

　　在结构强度校核层面，设计过程中针对1.5倍极限过载工况做了有限元仿真验证，构件的最大应力出现在左侧弧形缺口与翼梁贴合的位置，应力值远低于选用的2024-T3铝合金板材的屈服强度，长槽的端部做了R3的圆角过渡，避免槽端出现应力集中导致的疲劳裂纹，所有的折弯内角均做了R1的圆角处理，既符合钣金折弯的最小折弯半径要求，避免折弯处出现材料开裂，也能减少应力集中系数。构件上的圆形定位孔设置在靠近翼梁的位置，作为装配时的主定位基准，装配时先通过该孔与翼梁上的定位销实现预固定，再依次打紧周边的铆钉，可有效控制装配后的形位公差，保证肋板与翼梁的垂直度偏差不超过0.2mm，避免蒙皮装配后出现表面凹凸不平的问题。

　　不同于传统的机加式翼肋，该钣金式外肋稳定器的材料利用率可达85%以上，生产过程中无需复杂的切削加工，仅需通过激光切割下料、数控折弯、表面处理三个主要工序即可完成，生产周期短，制造成本低，适合批量生产应用。在维护性设计上，构件的所有安装孔均采用等直径设计，维护更换时无需配钻，可直接替换同规格的故障件，降低外场维护的难度与工作量。
