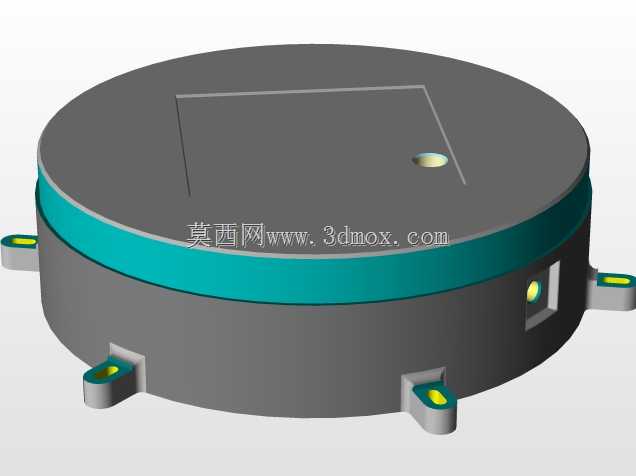

圆形带安装支脚壳体结构设计

　　这类圆形壳体结构多应用于户外分布式传感节点、小型工业测控终端的防护外壳设计，在厂区设备状态监测、农业环境参数采集、市政管网点位检测等场景中，能够为内部的电路板、传感模块、供电单元提供可靠的物理防护，隔绝粉尘、溅水以及轻度外力磕碰对内部电子元器件的损伤。从结构布局来看，整体采用矮圆柱式主体设计，相较于方形外壳，圆形结构在同等材料用量下拥有更高的结构刚度，受外部挤压时应力分布更均匀，不容易出现局部应力集中导致的壳体开裂，同时曲面外壁在户外使用时不容易积存雨水、落尘，降低长期使用后的积污腐蚀风险。壳体中部设置一圈环形凸台结构，既可以作为上下壳体扣合时的定位基准，也能在凸台位置加装密封圈，实现上下壳体装配后的密封防护，

　　凸台表面预留的环形槽可以嵌入O型密封圈，装配时通过周向均匀分布的紧固件压紧，就能达到稳定的IP65级防护效果，满足多数户外工业场景的使用要求。壳体侧壁预留的方形开孔是线缆接线端口，端口位置做了内凹式沉台设计，安装防水接头时可以让接头端面与沉台平面完全贴合，避免接头突出壳体外壁过多，在运输、安装过程中被磕碰损坏，同时沉台结构也能减少雨水顺着线缆流入壳体内部的概率。底部均匀分布的三个带安装孔的支脚是整个壳体的安装固定结构，支脚与主体壳体采用一体化连接设计，支脚位置做了加厚的过渡圆角，避免安装锁紧时支脚根部出现应力断裂，每个支脚的安装孔都做了沉头设计，安装时锁紧螺丝的头部可以完全沉入沉孔内，不会突出支脚底面，

　　保证壳体安装后与安装面完全贴合，不会出现悬空晃动的情况。支脚的安装孔位采用120度均匀分布的布局，相较于两点式安装拥有更好的抗扭转性能，安装在设备机架或者立杆支架上时，即使受到侧向的风力或者设备振动影响，也能保持稳定的固定状态，不会出现壳体偏转、松动的问题。壳体顶面预留的方形区域是功能面板安装位，可以嵌入显示屏、操作按键或者太阳能充电板，区域周边做了下沉0.5mm的台阶，面板安装后可以与顶面保持齐平，既提升整体外观的整洁度，也能避免面板边缘突出被外力刮蹭脱落，顶面单独预留的小圆孔是状态指示灯的透光孔，孔位内部做了导光柱安装槽，可以直接嵌入透明导光柱，不需要额外打胶固定，装配效率更高。在设计这类壳体时，

　　需要提前核算内部元器件的排布空间，圆柱内腔的直径要比内部电路板的最大对角线尺寸留出至少5mm的安全间隙，方便内部走线以及元器件的焊接装配，壳体的内部高度要根据最高元器件的尺寸预留2-3mm的余量，避免上下壳体扣合时压碰到内部元件。安装支脚的中心距需要匹配常用的安装支架尺寸，三个支脚的安装孔中心所在的圆周直径要控制在标准支架的安装孔位范围内，降低现场安装时的打孔、适配难度。壳体的壁厚设计要兼顾结构强度与材料成本，主体壁厚保持在2.5mm左右，支脚、凸台等受力位置的壁厚加厚到3mm，既可以满足日常使用的强度要求，也不会因为壁厚过大导致材料成本过高、成型周期变长。上下壳体的扣合位置除了密封圈槽之外，还设计了周向分布的卡扣结构，装配时可以先通过卡扣实现上下壳体的预固定，再锁紧螺丝，不需要额外的工装扶持就能完成装配，大幅提升产线的组装效率。侧壁的接线端口尺寸要匹配常用的M12、M16防水接头规格，不需要单独定制非标接头，降低后期的配件采购与维护成本。这类壳体在实际使用中，还可以根据具体的应用场景调整表面处理工艺，在工业厂区使用时可以采用防静电喷塑处理，避免静电积累对内部传感电路造成干扰；在户外强腐蚀环境下使用时，可以更换为ABS+PC的耐候材质，提升抗紫外线、抗酸碱腐蚀的能力，延长整体的使用寿命。
