三层电极液位控制继电器结构设计

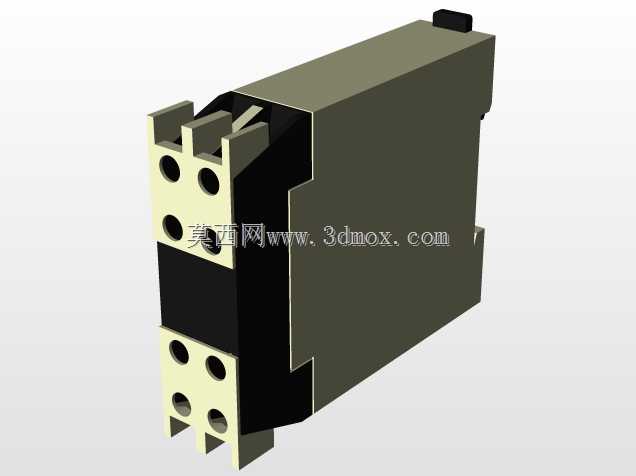

　　在工业流体储配、给排水系统、小型化工制程的液位控制回路里，这类三层电极式液位继电器是非常常见的底层控制元件，区别于浮球式、电容式液位检测方案，它依靠液体导电特性触发电极间的导通信号，直接内置逻辑输出触点，不需要额外配信号转换模块，在中小型净水设备、机床冷却水箱、小型储液罐的液位联锁场景里应用占比很高。从结构设计来看，这款继电器采用标准导轨安装的窄型壳体，整体宽度适配35mm标准DIN导轨的安装间距，壳体总厚度控制在18mm左右，在电气柜内排布时可以和同规格断路器、端子排紧密并排，不会额外占用柜内横向安装空间，壳体上下两端的接线端子采用分层排布结构，上端三个端子对应三层检测电极的接线端，下端两个端子对应输出回路的常开常闭触点，

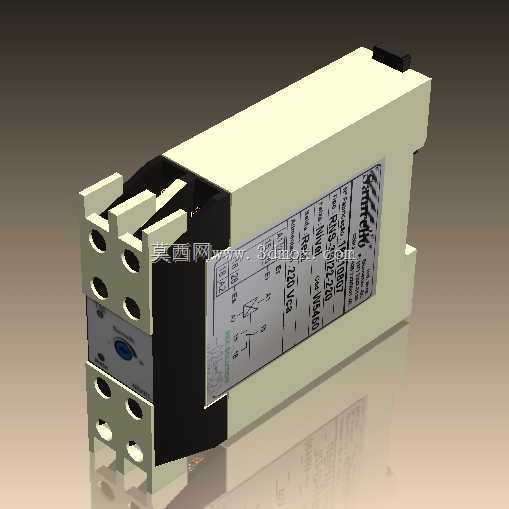

　　接线时可以顺着柜内上下走线槽的方向布线，不需要额外弯折导线，能减少柜内布线的冗余长度。壳体正面的标签区域直接印刷了接线原理图与触点容量参数，现场接线调试时不需要额外翻查手册，就能快速确认电极接线顺序与输出触点的负载能力，标签区域旁设置的微调旋钮，用来调整电极触发的灵敏度，应对不同电导率的液体检测需求，比如在检测纯水和普通工业循环水时，通过旋钮调整导通阈值，避免液体挂壁导致的误触发问题。设计这款元件的三维结构时，首先要确认安装导轨的卡扣尺寸，卡扣的弹性臂厚度要保证卡入导轨后有足够的抱紧力，同时在设备运维时可以用一字螺丝刀撬动卡扣快速拆卸，不会因为长期卡接出现脆裂；壳体的拼接缝采用凹凸止口结构，能达到IP20的防护等级，

　　避免柜内走线时的金属碎屑、灰尘落入元件内部造成触点短路，同时止口结构不需要额外打胶固定，装配时直接扣合就能满足结构强度要求，适合批量自动化装配。从功能逻辑上，三层电极分别对应高液位、中液位、低液位三个检测点，继电器内部的逻辑电路会根据三个电极的导通状态输出不同的控制信号：当液位低于低液位电极时，输出信号控制补液泵启动；当液位上升到高液位电极时，输出信号控制补液泵停止；中液位电极作为信号冗余，避免液面波动导致的泵体频繁启停，相比单电极或双电极的液位继电器，三层电极的结构可以大幅降低控制回路的误动作概率，在液位波动较大的开式储液罐场景里稳定性更好。建模过程中需要注意接线端子的爬电距离，相邻端子之间的凸筋高度要满足低压电器的安全规范，

　　不同电位的端子之间爬电距离不小于4mm，避免在潮湿环境下出现端子间拉弧短路的问题；壳体侧面的散热槽采用窄缝式设计，缝宽控制在1mm以内，既可以保证内部电路工作时的热量散出，又能防止手指或者金属异物误触内部带电部件，符合低压电器的安全防护要求。在实际选型安装时，这类继电器的安装边界需要注意和柜内大功率元件保持至少20mm的间距，避免大功率元件的发热影响内部电子元件的工作寿命，同时电极的引线长度建议不超过50米，引线过长会导致线间电容增大，可能出现灵敏度漂移的问题，三维建模时预留的接线空间要保证1.5平方毫米的多股铜芯线可以顺利接入端子，端子的压线螺丝深度要满足导线插入后有足够的咬合长度，避免长期运行出现接线松动发热的问题。壳体的材质选用阻燃ABS材料，建模时要考虑材料的收缩率，壳体壁厚均匀控制在2mm，避免注塑成型时出现缩痕、翘曲的问题，卡扣位置的壁厚做局部加厚处理，保证反复拆装的结构强度，正面的标签区域做下沉0.2mm的凹槽设计，标签粘贴后不会因为日常擦拭、剐蹭出现卷边脱落。
