自动止动机构双立耳安装支座结构

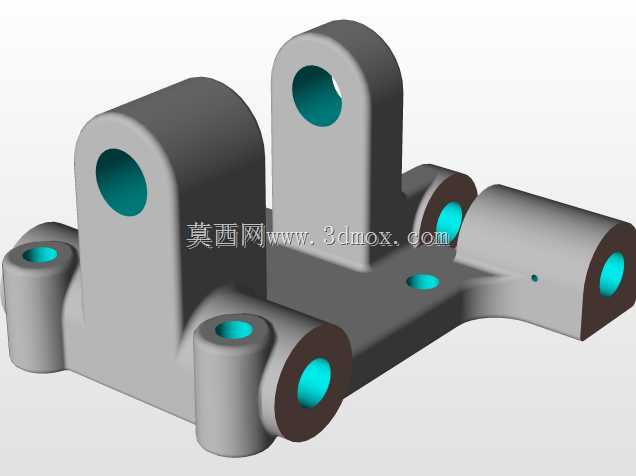

　　在自动化生产线的工位止挡、输送线末端限位、工装夹具的定位锁止场景中，这类带双立耳结构的安装支座是承担止动载荷的核心承载件，区别于普通平板式安装座，其结构设计完全围绕铰接式止动挡块的安装需求展开，所有结构特征都服务于载荷传递、安装定位与动作避让的实际工程需求。从结构布局来看，支座主体采用一体化铸造成型后再做机加工的工艺路线，底部为带多组安装孔的平板基座，基座上的沉孔设计适配内六角圆柱头螺钉的安装，可将整个支座牢固锁止在设备型材框架或安装平台上，沉孔深度经过精确计算，螺钉锁紧后头部完全没入安装面以下，不会对上方的止动动作部件产生运动干涉。基座上方垂直设置两个对称分布的立耳结构，立耳上加工有同轴的通孔，这组孔是铰接销轴的安装位，

　　孔的内壁预留了衬套安装余量，实际装配时可压入自润滑铜衬套，降低铰接销轴转动时的磨损，延长部件的维护周期，两个立耳的间距经过严格的尺寸链校核，刚好容纳止动摆杆的铰接端，既不会因为间隙过大导致摆杆晃动，也不会因为间隙过小出现装配卡滞。除了核心的双立耳铰接结构，基座侧面还延伸出带孔的凸台结构，这部分是止动复位部件的安装位，可用于安装复位弹簧的挂接柱或者阻尼缓冲元件，当止动摆杆被触发下压完成工件放行后，复位部件可带动摆杆快速回到止动位置，实现循环止挡动作。基座上分布的多个小直径通孔，分别承担定位销安装、传感器走线、润滑脂注油的不同功能，定位销孔与安装螺钉孔的位置公差控制在±0.02mm范围内，可保证支座重复安装时的位置精度，

　　避免每次拆装后重新调整止动位置。从载荷传递路径来看，当工件撞击止动摆杆时，冲击力通过铰接销轴传递到两个立耳上，再顺着立耳与基座的过渡圆角分散到整个底部安装板，最终通过安装螺钉传递到设备基础上，立耳与基座连接位置的大圆角设计有效避免了应力集中，即使承受频繁的冲击载荷也不会出现根部断裂的问题。在安装边界方面，这类支座的底部安装面平面度要求达到Ra1.6，安装时需要保证与设备安装面完全贴合，若安装面存在凸起或倾斜，会导致立耳上的铰接孔同轴度出现偏差，进而造成铰接销轴卡滞、止动动作不顺畅的问题；两个立耳的铰接孔同轴度公差控制在Φ0.01mm以内，加工时需要一次装夹完成两个孔的镗削加工，避免二次装夹带来的位置误差。实际应用中，

　　这类支座常配套聚氨酯缓冲头使用，安装在铰接摆杆的接触端，可降低工件撞击时的噪音与刚性冲击，部分重载应用场景下还会在立耳外侧加装加强筋板，进一步提升立耳的抗冲击载荷能力。设计过程中需要重点核算立耳的厚度、铰接孔的直径与额定止动载荷的匹配关系，若用于大重量工件的止挡，需要适当加大立耳厚度与铰接销轴直径，同时增加底部安装螺钉的数量，避免冲击载荷下螺钉被剪断。支座上所有的锐边都做了R0.5的倒钝处理，既避免装配时划伤操作人员，也能消除加工应力集中的隐患，外露的非配合表面可做喷塑或发黑处理，提升车间环境下的防锈能力，配合面则需要做防锈油涂抹防护，避免存储运输过程中出现锈蚀影响装配精度。
