带侧装支架的法兰式立柱支撑底座结构

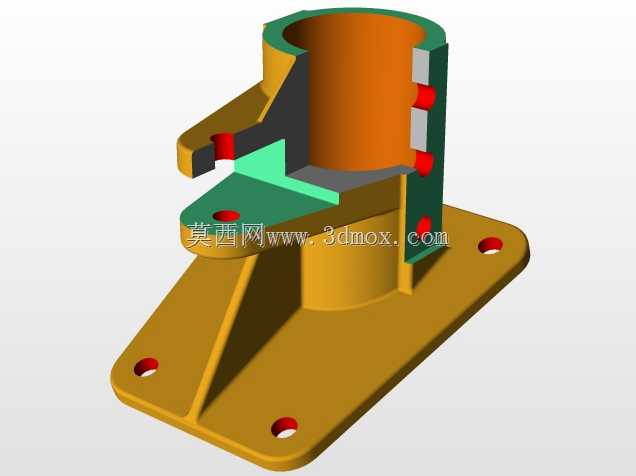

　　在工业设备的机架搭建、生产线工位支撑、工装夹具定位等场景中，立柱类支撑构件的底座是决定整体结构刚性与安装精度的核心零件，这类带侧装接口的法兰式支柱底座，主要承担垂直方向立柱载荷传递、侧向功能组件挂载、整体结构与安装基面刚性连接的作用，区别于普通无侧支的光面法兰底座，该结构在主筒体侧壁集成了带定位孔的侧向安装支架，可直接挂载传感器支架、小型气动元件走线槽、工位挡停块等附属组件，无需额外在立柱筒体上焊接或钻孔加装固定座，能大幅减少现场装配的二次加工工作量，同时避免后期加装构件对主立柱筒体强度的削弱。从结构设计逻辑来看，底座底部采用带四个安装沉孔的方形法兰底板，四个安装孔沿底板对角线对称分布，

　　沉孔设计可让内六角安装螺栓的头部完全沉入底板平面以下，保证底板与安装基面完全贴合，不会出现螺栓头凸起导致的底座翘曲问题，底板与主筒体的连接位置设置了三角形加强筋，筋板从底板上表面一直延伸至主筒体侧壁中下部，可有效抵消立柱承受侧向弯矩时在筒体根部产生的应力集中，避免长期受载后筒体与底板连接位置出现焊缝开裂或塑性变形。主筒体采用中空结构设计，既可以作为圆形立柱的插接定位套，也可作为流体、线缆的过线通道，筒体侧壁沿轴向开设的三个销孔与侧方的锁紧孔配合，可实现插入筒体内的立柱高度调节与径向锁紧，适配不同安装高度的工位需求，不需要更换不同长度的立柱即可完成一定范围内的高度适配，降低备件储备的品类压力。侧向伸出的安装支架采用阶梯式结构，

　　靠近筒体的位置设置加厚承托段，支架末端的安装孔位做了锪平处理，保证挂载的零件安装面与支架平面完全贴合，支架与主筒体的连接位置同样设置了小尺寸加强筋，抵消挂载组件产生的偏心载荷对筒体侧壁的拉扯力。从安装边界来看，方形法兰底板的长宽尺寸可覆盖常规工业铝型材框架的标准安装孔距，四个安装孔的孔径适配常用的内六角圆柱头螺栓规格，主筒体的内径尺寸与常规标准规格的圆管立柱外径做间隙配合，装配时可直接将立柱插入筒体内，调整到对应高度后拧入侧壁的锁紧螺钉即可完成固定，侧向支架的安装孔位间距适配常规小型工业传感器、气动元件的安装孔距，不需要额外制作转接板即可直接完成组件挂载。在实际使用场景中，这类底座常应用在自动化生产线的工件定位工位、

　　小型检测设备的支撑机架、物料导向架的立柱固定等位置，相比采用焊接方式制作的一体式立柱底座，该分体装配结构的运输体积更小，现场装配时不需要焊接设备，仅用常规内六角扳手即可完成整体组装，后期维护更换时也可单独更换损坏的底座或立柱，不需要整体报废整个支撑构件。结构设计时充分考虑了铸造或3D打印的工艺可行性，所有转角位置都设置了铸造圆角，避免应力集中的同时也减少了加工过程中的应力残留，筒体与底板、支架的连接位置都做了壁厚均匀化处理，避免铸造时出现缩孔、浇不足等缺陷，机加工面仅集中在底板安装面、筒体内孔、各安装孔位，加工余量控制在合理范围内，能有效控制零件的加工成本。
