汽车车门弹簧式锁扣装配结构设计

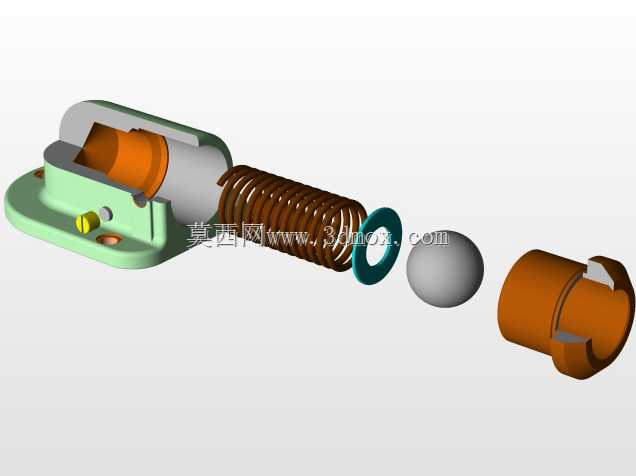

　　这套锁扣结构主要应用在乘用车辆车门闭合锁止场景，是车门与车身侧围实现可靠锁合的核心受力构件，日常使用中需要承受车门反复开关带来的冲击载荷，同时要在车辆行驶过程中避免车门出现松旷、异响甚至意外脱开的风险，其性能直接关系到整车使用的安全性与NVH表现。从拆解结构来看，整套构件包含带安装法兰的锁座壳体、内置锁止顶块、圆柱螺旋压缩弹簧、密封挡圈、钢球以及端部锁止套几个核心部分，各零件配合逻辑清晰，没有冗余的复杂结构，符合汽车零部件高可靠性、易量产的设计要求。设计过程中首先考虑的是安装适配性，锁座底部的法兰面设置了两个对称的安装孔，孔位间距匹配主流车型车门侧围的安装点布局，安装面做了轻微的沉台处理，装配时可以贴合车身钣金的型面，

　　避免出现安装间隙导致的固定松动；壳体主体采用半开放的腔体结构，既可以给内部弹簧、顶块提供运动导向空间，又能减少整体重量，同时腔体侧壁预留了顶块的限位槽，限制顶块的最大伸出行程，防止弹簧过度弹出导致零件散架。弹簧的选型经过了反复校核，线径、中径以及有效圈数的匹配，既保证锁止状态下有足够的预紧力顶住钢球与锁止套，实现车门闭合后的卡紧效果，又不会因为弹簧刚度过大导致车门关合费力，用户开关门的手感保持在适中的区间；弹簧两端做了并圈磨平处理，装配后不会出现偏载歪斜的情况，长期反复压缩后也不容易出现永久变形，延长构件的整体使用寿命。钢球在结构中起到滚动传力的作用，相比传统的滑块顶紧结构，钢球与锁止套内锥面的接触为点接触形式，

　　锁止和解锁过程中的摩擦阻力更小，磨损量更低，长期使用后不会因为接触面磨损失去锁止精度；端部的锁止套内表面设计了与钢球匹配的弧形卡槽，当车门闭合时，锁舌插入锁扣内部推动锁止套向内移动，钢球沿壳体内壁的斜面滑入锁止套的卡槽内，实现双向卡紧锁止，解锁时通过车门拉手的拉线带动锁止套反向移动，钢球脱出卡槽，弹簧推动顶块将锁舌弹出，完成解锁动作。密封挡圈设置在弹簧与钢球之间，一方面可以阻挡外界的灰尘、泥水进入弹簧腔体内部，避免弹簧出现锈蚀卡滞，另一方面可以对弹簧的端部起到定位作用，防止弹簧在压缩过程中出现径向窜动，和壳体内壁发生摩擦产生异响。整套结构的外形轮廓做了圆角过渡处理，没有尖锐的棱角，一方面是装配过程中不会划伤操作人员的手部，

　　另一方面也避免和车门内部的其他线束、内饰板发生干涉，安装时只需要通过两个螺栓穿过法兰孔固定在车身钣金上，不需要额外的焊接或者复杂的定位工装，装配效率较高，适合整车生产线的批量装配作业。在实际使用场景中，这套锁扣可以适配不同厚度的车门锁舌，通过内部弹簧的自适应伸缩补偿装配误差，即使车身钣金存在轻微的制造公差，也能保证车门闭合后处于紧密贴合的状态，不会出现车门高低不平、缝隙不均的问题；同时锁止机构的受力路径经过优化，开关门的冲击载荷会通过锁座法兰直接传递到车身钣金上，内部的弹簧和钢球只承受锁止方向的轴向力，不会受到侧向的剪切力，大幅降低了零件失效的概率，能够满足整车全生命周期的使用要求。
