钣金折弯设备安装固定支架结构

　　在工业设备的内部装配场景中，这类钣金折弯成型的固定支架承担着核心部件承载、安装点位定位、结构受力传导的多重作用，常见于工控机箱、小型机电设备、电气控制单元的内部安装工位，用来承装电路板、小型功能模块、接线端子排等需要稳定固定的组件，避免设备运行过程中产生的振动导致内部部件移位、接线松脱，同时也能为被承载部件提供一定的防护空间，避免装配过程中周边结构对部件造成磕碰损伤。从结构设计逻辑来看，该支架采用一体化钣金折弯工艺加工，整体没有额外的焊接拼接结构，所有成型面都由单张板材通过数控折弯完成，这种设计一方面能减少加工工序，降低拼接带来的形位公差累积，另一方面一体化的结构能获得更好的结构刚性，在承受垂直方向载荷时不会出现拼接位开裂的问题。

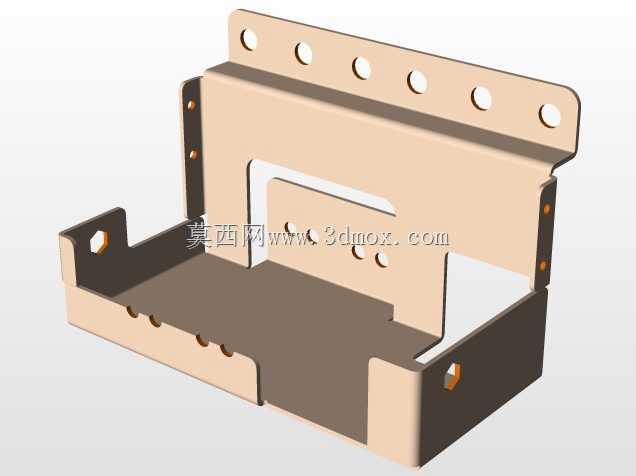

　　支架顶部的翻边均匀排布了六个圆形安装孔，这部分是支架与设备主体框架的连接位，孔位的间距按照通用工业机箱的内部安装梁间距做了匹配设计，安装时可以通过螺栓直接将支架固定在设备的竖向安装梁上，孔位的直径适配常用的M4、M5规格装配螺栓，预留的装配间隙能抵消小范围的安装对位误差，降低现场装配的对位难度。支架底部的承托平面做了下沉式折弯设计，两侧的折边向上翻起形成围挡结构，一方面能限制被承载部件的水平位移，另一方面围挡折边上预留的异形孔位是部件的侧向固定点位，可以通过卡扣或者侧装螺栓将放置在承托面上的部件锁紧，避免设备运输或者运行振动时部件从支架上滑脱。支架中部的内凹让位结构是设计时针对被承载部件的凸起结构做的避让设计，

　　避免装配时部件与支架发生结构干涉，同时这个内凹结构也相当于在平板面上增加了一道加强筋结构，能提升整个承托平面的抗弯折能力，当承托面放置较重部件时，不会因为长期受力出现中部下凹变形的问题。支架两侧的折边上同样预留了圆形安装孔，这部分孔位可以用来固定小型的附属配件，比如走线槽、接地端子、小型接线模块等，不需要额外在支架上二次打孔，提升装配的灵活性。从安装边界来看，支架的整体外轮廓尺寸适配标准1U到2U规格的工控设备内部安装空间，顶部安装翻边的折弯角度为90度，和设备安装梁的贴合面能做到完全贴合，不会出现安装间隙导致的固定松动；底部承托面距离顶部安装面的高度预留了足够的部件安装空间，常规厚度的电路板、小型电源模块都可以顺利放入，

　　不会出现顶部空间不足无法装配的问题。折弯处的圆角半径按照钣金加工的常规工艺参数设计，避免折弯半径过小导致板材出现开裂，同时也不会因为圆角过大导致装配时出现卡位问题。所有孔位的边缘都做了去毛刺处理，避免装配时划伤操作人员或者划破部件的连接线绝缘层。在实际选型应用中，这类支架不需要额外做定制化修改就可以适配多数同安装尺寸的机电设备内部承载需求，相比采用型材拼接的支架，一体化钣金结构的重量更轻，加工成本更低，适合批量设备的装配使用，结构的表面处理可以根据使用场景选择喷塑、镀锌等不同工艺，满足不同工况下的防腐蚀、绝缘需求。在受力设计上，支架的受力路径从底部承托面通过两侧的折弯立板传导到顶部的安装翻边，最终传递到设备的主体框架上，整个受力路径没有应力集中的薄弱点位，长期承重也不会出现结构变形，折边上的各个安装孔位都远离折弯应力区，不会因为长期受力导致孔位开裂。
