钟形滚柱支撑支架结构设计

　　这类钟形滚柱支架多用于重载输送线、冶金辊道、重型物料平移机构的滚柱组件支撑场景，核心作用是为钟形轮廓的滚柱提供稳定的回转支撑，同时承担滚柱传递来的径向载荷与部分轴向窜动力，避免滚柱在长期重载运行中出现轴线偏移、卡滞甚至脱落的问题。从实际工况来看，这类支架常部署在热轧生产线的输出辊道、重型板材输送台、仓储物流的重载移载工位，需要承受持续的交变载荷，同时适配现场多粉尘、偶尔有切削液或氧化渣飞溅的环境，因此结构设计上优先考虑刚性与安装维护的便捷性。

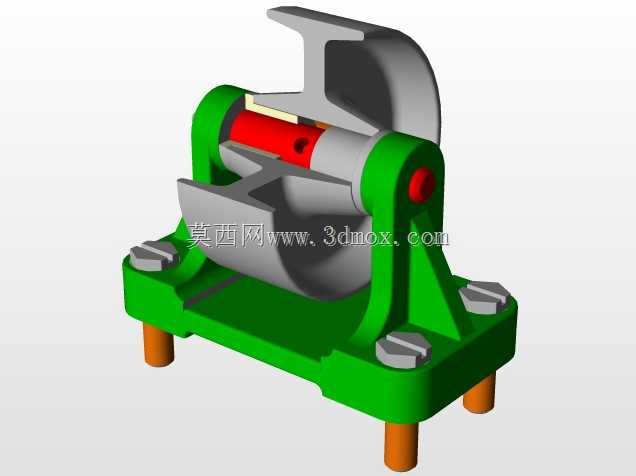

　　从结构设计思路来看，整个支架采用分体式铰接支撑布局，底部为带四个安装孔的方形基座，基座下方预留了四个支撑柱的安装位，既可以通过螺栓直接固定在设备机架的安装面上，也可以搭配支撑柱调整安装高度，适配不同辊道的标高要求。基座上方的两个对称支撑耳板是核心受力部件，耳板上加工有同轴的铰接孔，用于穿装滚柱的支撑销轴，销轴端部设置了轴向定位结构，防止滚柱回转过程中销轴窜动脱出。支撑耳板与基座之间设置了三角形加强筋，这一设计是为了抵消滚柱受载时对耳板产生的弯矩，避免耳板在长期交变载荷下出现根部开裂的问题，筋板的厚度与耳板厚度保持一致，焊接或一体成型时应力分布更均匀，减少应力集中点。

　　滚柱的容纳空间采用半开放的钟形轮廓适配设计，支架中部的弧形托边与钟形滚柱的外轮廓保留了合理的装配间隙，既不会干涉滚柱的正常回转，也能在滚柱出现小幅径向跳动时起到辅助限位的作用，避免滚柱直接与基座硬接触造成磨损。铰接孔内可根据载荷等级选配铜套或者滚针轴承，降低销轴与孔壁的摩擦系数，延长支架的维护周期，当输送物料的单重超过5吨时，通常会在铰接孔位置加装密封端盖，防止外界粉尘进入摩擦副造成异常磨损。

　　从安装边界来看，基座的四个安装孔采用对称分布设计，孔位公差控制在±0.1mm范围内，确保安装后两个支撑耳板的铰接孔同轴度满足回转要求，安装面的平面度要求不低于0.2mm，避免基座安装后出现翘曲，导致耳板偏斜、滚柱回转卡滞。支架整体的外形尺寸适配直径80-120mm规格的钟形滚柱，支撑中心高度可根据下方支撑柱的长度调整，调整范围在50-150mm之间，能够适配不同高度的输送线布局。销轴的直径根据额定载荷匹配，通常额定载荷10kN的工况下选配直径20mm的调质销轴，表面硬度达到HRC28-32，具备足够的抗剪切与抗弯曲性能。

　　在实际选型应用中，需要注意支架的额定静载荷要比实际工况的最大载荷高出30%以上，预留足够的安全余量，尤其是在有冲击载荷的工位，比如钢材下料的承接辊道，还要额外校核耳板与筋板的连接强度，避免冲击载荷造成结构变形。日常维护时只需定期检查铰接位置的润滑状态，观察销轴的定位结构是否松动，无需整体拆卸支架，维护成本较低。这种支架的结构设计没有多余的冗余部件，所有受力路径都经过简化，从滚柱传递来的载荷通过销轴传递到两侧耳板，再通过加强筋分散到整个基座，最终均匀传递到下方的安装机架上，力流路径短且顺畅，没有明显的应力集中薄弱点，能够满足长期连续运行的工况要求。
