可调式管道夹持紧固管钳结构设计

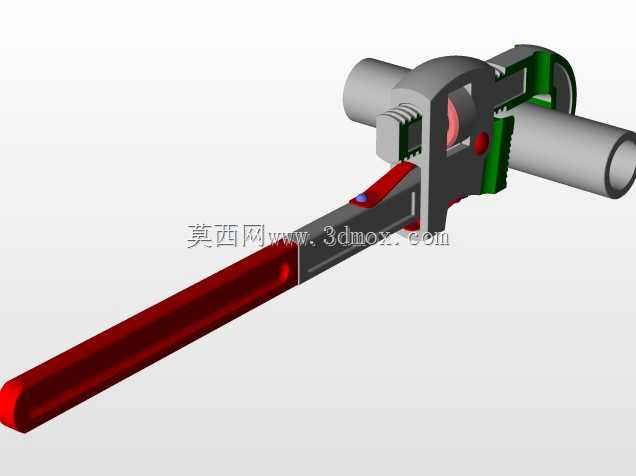

　　在民用给排水施工、工业管路安装、油气输送管线日常维保、消防管道布设等作业场景中，管钳是管路施工作业里使用频率极高的手动夹持类工具，核心作用是为不同外径的金属管材提供足够的夹持摩擦力，辅助作业人员完成管材的螺纹旋接、紧固、拆卸、位置校正等操作，相比普通活动扳手，管钳的咬合结构更适配圆柱型管材的曲面轮廓，不会出现打滑、啃伤管材外壁镀层的问题。这款管钳的结构设计围绕现场作业的实际痛点展开，整体采用分体式装配结构，主要包含固定钳身、活动钳颚、调节齿条、长手柄、复位弹性件、防滑咬合齿块几个核心部分。固定钳身的头部设置有与管材外壁弧度匹配的弧形咬合面，表面加工有交错排布的淬硬齿纹，齿纹的倾斜角度经过反复验证，当施加顺时针紧固力矩时，

　　齿纹会顺着施力方向嵌入管材外壁的氧化层或镀层表层，形成足够的静摩擦力避免打滑，反向施力拆卸时齿纹同样能保持咬合状态，不会因为力矩方向改变出现脱开的情况。活动钳颚通过燕尾槽结构与固定钳身配合，可沿着钳身的导向槽做直线往复运动，钳颚背部加工有连续的等距齿条，与钳身内部的调节卡块配合，转动调节螺母即可带动活动钳颚移动，实现不同口径管材的夹持范围适配，这款管钳的夹持覆盖范围可适配常规小口径到中等口径的金属管材，覆盖现场绝大多数管路作业的管径需求，无需频繁更换不同规格的工具。长手柄部分采用加长力臂设计，手柄外层包覆有防滑绝缘材质，既可以在带电管路周边作业时提供基础的绝缘防护，也能在手部沾有油污、水渍的情况下保持足够的握持摩擦力，

　　避免施力过程中脱手。手柄与钳身的连接位置设置有弹性复位结构，当松开对管材的夹持时，活动钳颚会在弹性件的作用下自动回退一小段距离，方便快速将管钳从管材上取下，提升连续作业的操作效率。从安装边界与外形尺寸来看，这款管钳的整体长度适配单人双手握持操作，钳头部分的最大开合尺寸满足对应管径的夹持需求，钳头的径向厚度经过优化，在狭窄的管路安装空间，比如管道井、墙面贴附管路、设备旁侧密集排布的管路区域，钳头可以顺利伸入间隙完成咬合，不会因为钳头体积过大无法就位。咬合齿块采用可拆卸式设计，当齿纹因为长期使用出现磨损、崩齿的情况时，只需更换齿块即可恢复工具的夹持性能，无需整体报废更换，降低了工具的长期使用成本。调节齿条的齿形采用梯形齿设计，

　　相比矩形齿拥有更好的受力性能，在承受大扭矩载荷时不会出现齿部崩断、滑牙的问题，齿条表面做了硬化处理，耐磨性能满足高频次调节的使用需求。钳身与活动钳颚的导向配合面设置有储油槽，日常维护时只需在储油槽内注入少量润滑脂，即可长期保持调节结构的顺畅性，避免因为锈蚀、积尘导致调节卡滞。在实际作业过程中，这款管钳的受力传递路径经过优化，操作人员施加在手柄上的力矩会直接传递到钳头的咬合位置，不会出现结构形变导致的力矩损失，相比普通结构的管钳，在同等施加力的情况下可以获得更大的夹持力矩，降低作业人员的劳动强度。针对管路作业中常见的镀锌管、无缝钢管、不锈钢管等不同材质的管材，钳口的齿纹深度做了适配设计，既可以保证足够的咬合力，又不会因为齿纹过深在管材表面留下过深的咬痕，破坏管材的防腐镀层，减少管路安装后的锈蚀隐患。手柄的尾部设计有悬挂孔，作业间隙可以将管钳悬挂在工具架、安全绳挂点上，避免随手放置导致的工具坠落、遗失问题，适配高空管路作业的工具收纳需求。
