单孔手动塑料卷笔刀结构设计

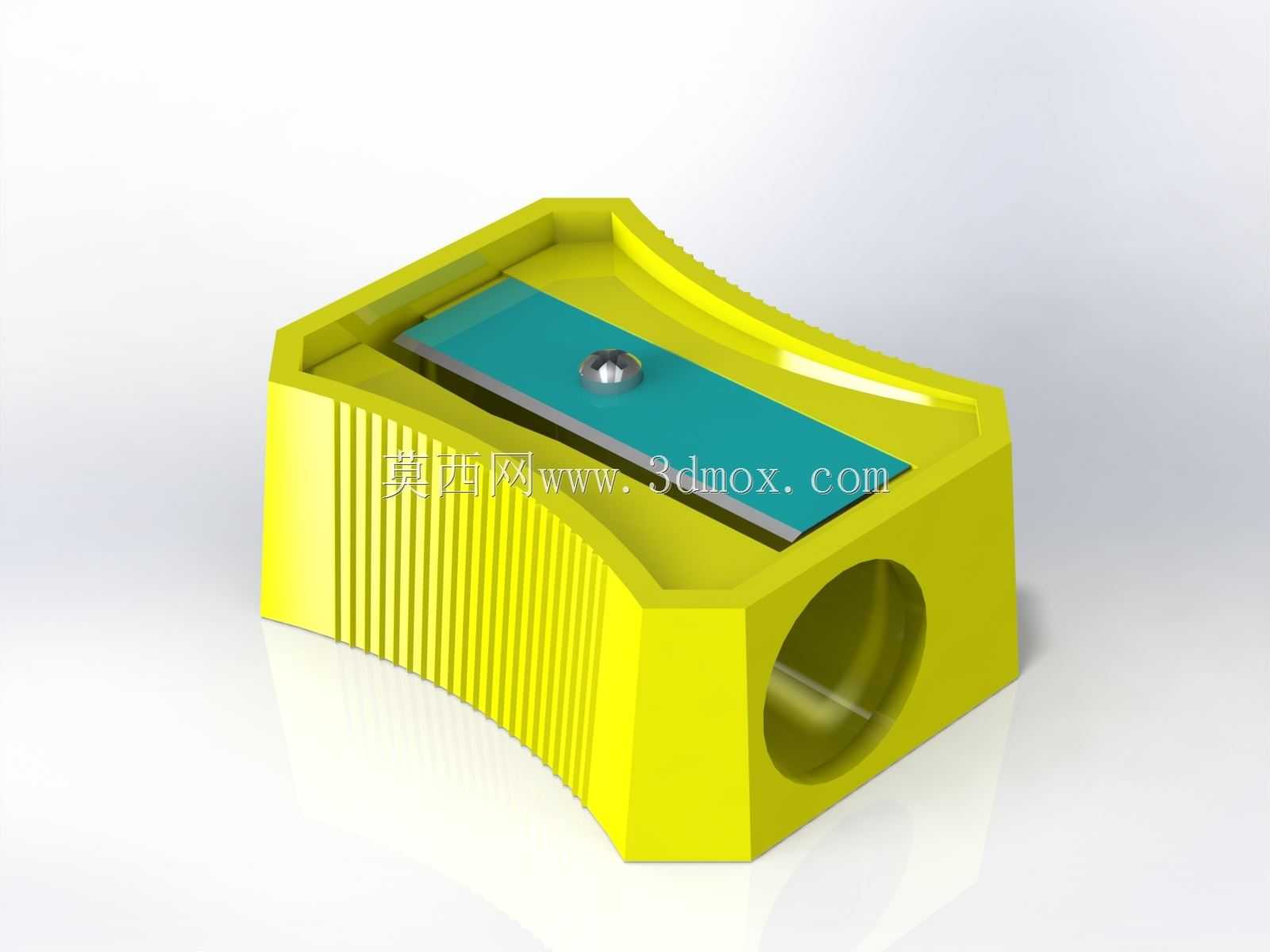

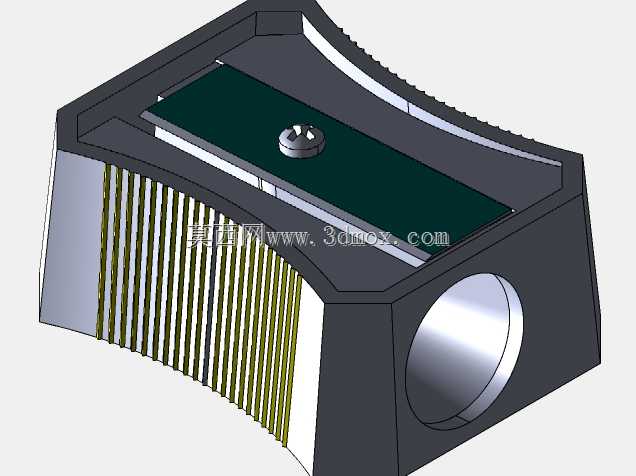

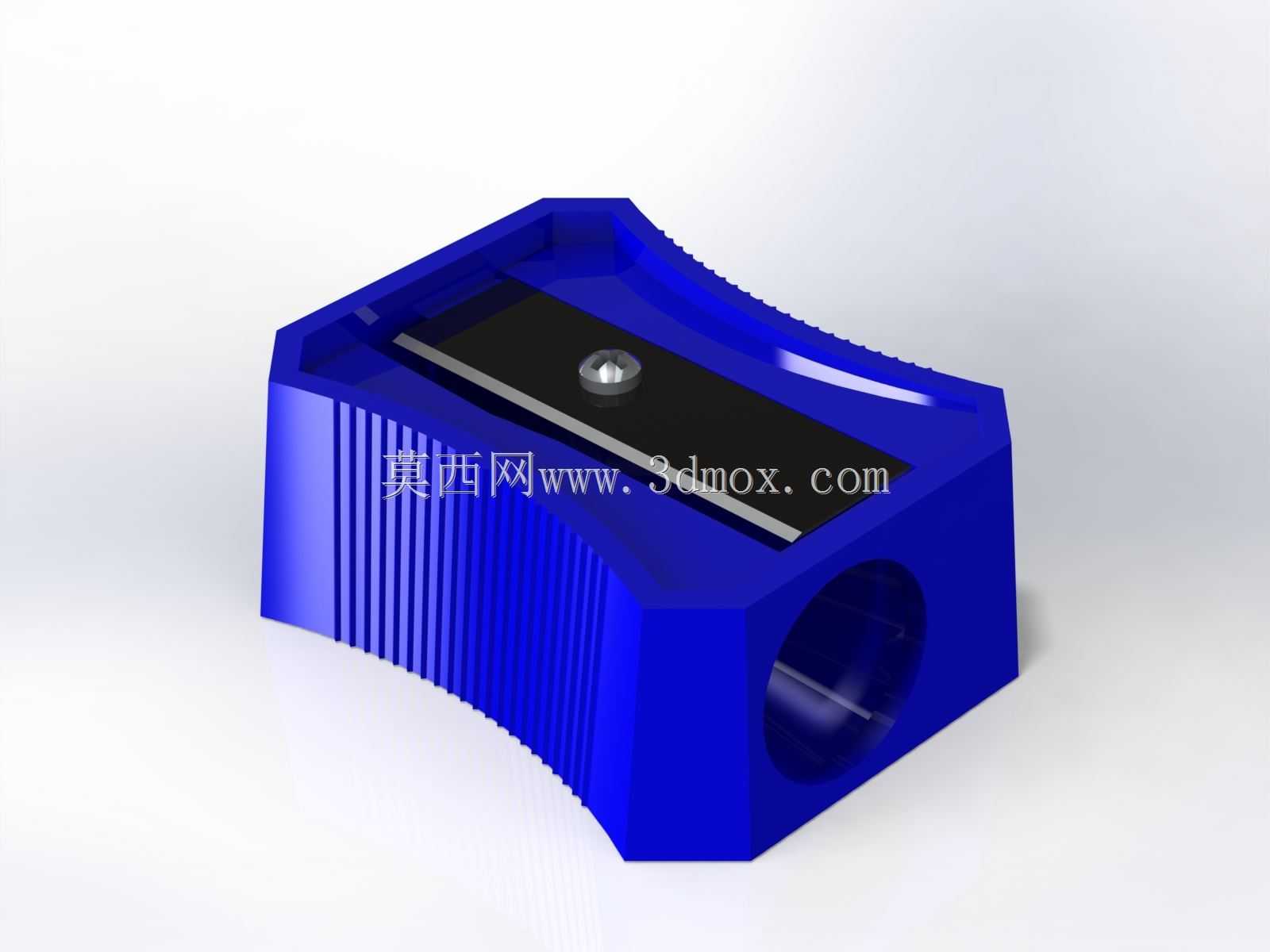

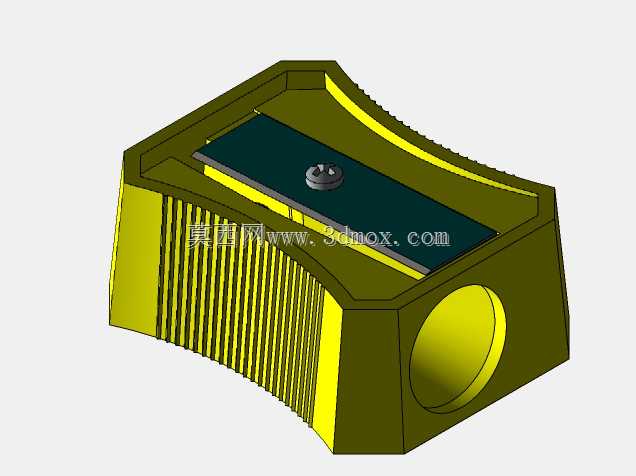

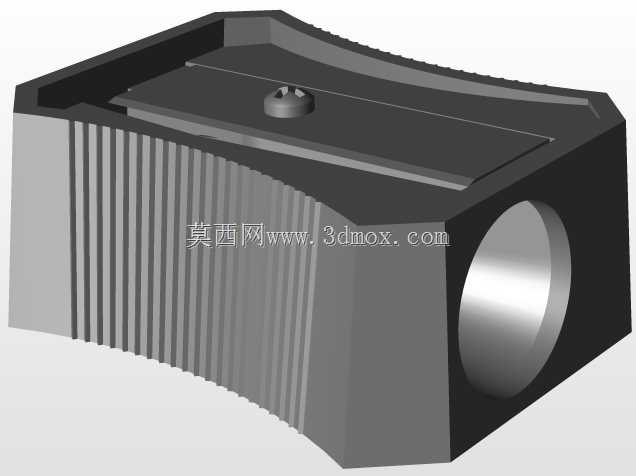

　　日常办公与学生文具场景中，手动卷笔刀是普及率极高的小型切削工具，这款单孔塑料壳体卷笔刀的结构设计，完全围绕手动切削木质铅笔的实际使用需求展开，没有多余的冗余结构，整体成型难度低，适合大规模注塑量产。从实际使用场景来看，这类小型卷笔刀不需要外接动力，完全依靠手部握持施力，转动铅笔即可完成切削，适配常规直径7-8mm的标准木质铅笔，也可兼容同直径的炭笔、彩铅等书写绘画工具，在桌面办公、学生课业、美术速写等场景下都能稳定使用，不需要复杂的维护，刀片磨损后可直接更换标准规格的替换刀片，整体使用寿命完全取决于塑料壳体的抗摔耐磨性能。设计阶段首先考虑的是手持握持的人机工程，壳体两侧做了密集的竖向防滑筋条，筋条高度控制在0.3mm，间距1.

　　2mm，既不会因为筋条过深硌手，也能保证手部出汗或者沾有少量铅笔屑时不会打滑，握持施力时手掌可以完全贴合壳体的弧面轮廓，不需要刻意调整握姿就能稳定持握。壳体整体的外形轮廓做了内凹的弧面收腰设计，整体最大宽度控制在45mm，长度38mm，高度22mm，属于单手握持的黄金尺寸，放在笔袋、桌面收纳盒中不会占用过多空间，边缘全部做了R1.5的圆角处理，没有尖锐的棱角，避免日常使用时磕碰划伤。切削结构的核心是刀片安装位的定位设计，刀片采用标准的长条形单面剃须刀片规格，安装槽做了0.1mm的定位凸台，保证刀片安装后切削刃与铅笔导入孔的夹角稳定在22度，这个角度是经过大量实际切削验证的最优角度，既不会因为角度过小导致切削阻力过大、削笔时费力断铅，

　　也不会因为角度过大导致切削的木屑过厚、铅芯暴露过长容易折断。铅笔导入孔做了1:10的锥度导向，入口直径9mm，向内逐渐收窄到与刀片切削刃匹配的尺寸，铅笔插入后可以自动对中，不会出现偏斜导致铅芯削偏的问题，导入孔内壁做了0.2mm的磨砂纹理，减少铅笔转动时的摩擦阻力，同时避免铅笔表面的漆层被刮花。刀片的固定采用两颗M2的微型自攻螺丝，安装孔位做了沉头设计，螺丝安装后完全沉入壳体表面，不会突出硌手，同时沉头孔的深度做了精准控制，不会因为螺丝拧入过深穿透壳体内部的排屑腔。排屑腔的容积设计为12立方厘米，正常使用情况下可以容纳3-5次完整削笔产生的木屑，不需要频繁倾倒，排屑腔与切削位直接连通，没有多余的弯道结构，木屑可以直接落入腔体内，不会出现卡屑堵屑的问题，倾倒时只需要倾斜壳体就能完全倒出木屑，没有清洁死角。壳体顶部的刀片安装平面做了0.05mm的平面度公差控制，保证刀片安装后与安装面完全贴合，不会出现翘曲导致切削间隙不稳定的问题，刀片安装后切削刃突出壳体内部的高度控制在0.8mm，刚好可以切削木质笔杆同时不会过度切削铅芯，削出的铅芯锥度均匀，长度在4-5mm左右，符合日常书写的使用需求。材质选择上，壳体采用ABS工程塑料注塑成型，冲击强度足够，日常从桌面高度掉落不会出现开裂，蓝色的壳体配色耐脏，日常使用中沾染铅笔屑、手汗后容易擦拭清洁，表面做了细晒纹处理，不会残留明显的指纹和划痕。整个产品的装配流程非常简单，只需要将刀片放入定位槽，

　　拧入两颗固定螺丝即可完成总装，不需要额外的粘接、焊接工序，生产效率极高，单件产品的装配时间不超过10秒，适合流水线大规模生产。从结构可靠性来看，整个产品没有易损的活动部件，除了刀片属于消耗件之外，塑料壳体在正常使用情况下不会出现损坏，防滑筋条的深度经过耐磨测试，正常握持使用三年以上不会出现明显的磨损打滑问题，导入孔的锥面经过耐磨设计，即使长期插入铅笔转动，也不会出现明显的磨损失圆，保证铅笔的对中精度。实际使用测试中，这款卷笔刀切削一支标准HB铅笔只需要转动3-4圈即可完成，切削阻力小于5N，小学生也可以轻松操作，削出的铅芯均匀无毛刺，不会出现铅芯断裂在腔体内的问题，排屑顺畅，没有木屑卡在切削缝隙中的情况，握持手感舒适，长时间使用也不会出现手部硌痛的问题。
