六角螺栓拆装用滑杆套筒扳手组件

项目分类:通用五金配件 发布时间:2021-12-10 ID:445931
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件
  • 六角螺栓拆装用滑杆套筒扳手组件

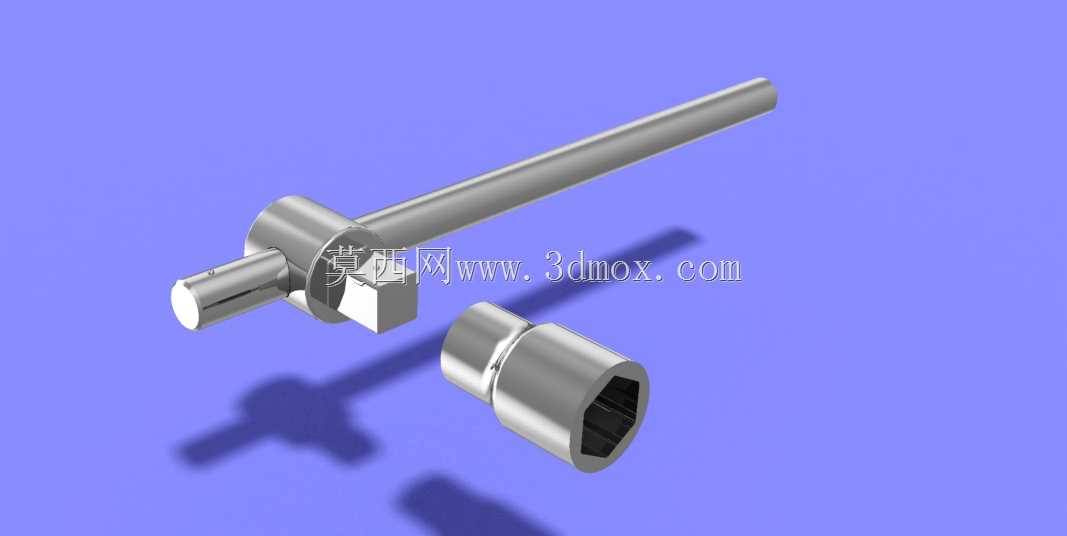

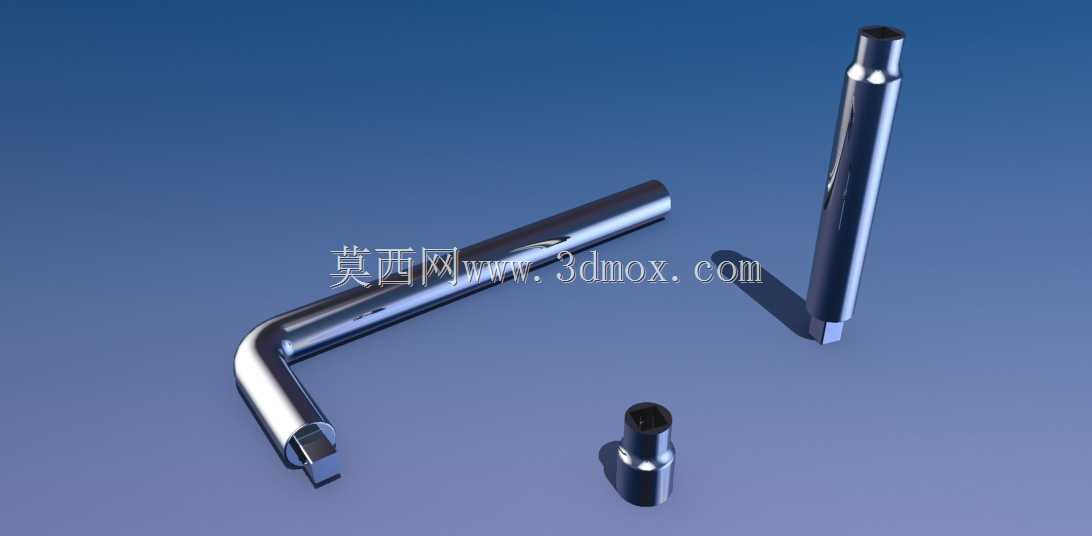

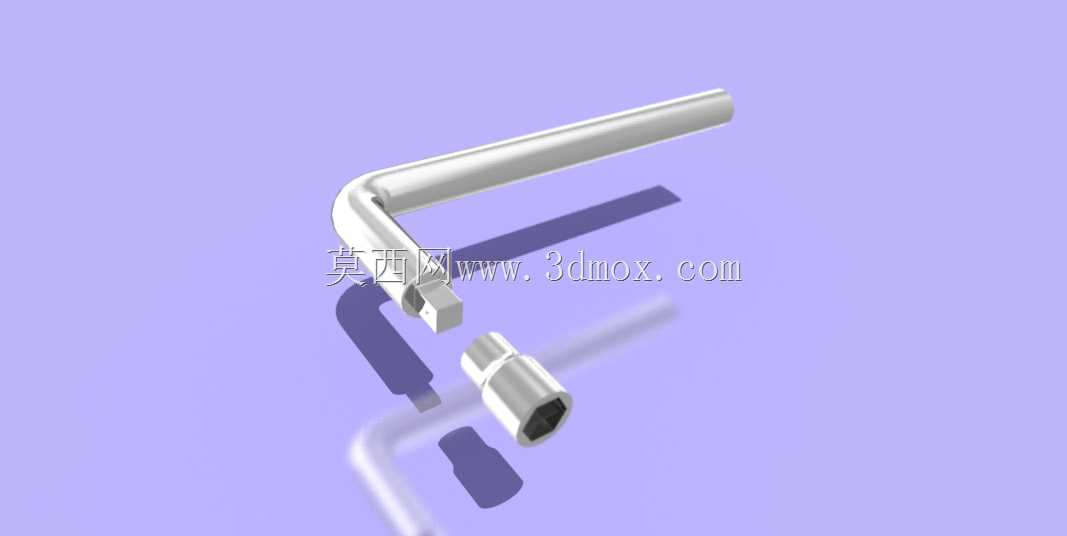

  这套手动拆装工具组件,核心围绕六角头螺栓、螺母的拧紧与拆卸作业场景设计,覆盖机修工位日常设备维保、汽修场景底盘与覆盖件紧固件拆装、家用五金维修、生产线装配工位预紧等多类作业场景,是手动工具套装里的高频使用构件。从功能特性来看,组件分为滑杆驱动杆与六角套筒两个核心部分,滑杆采用通长圆杆结构,中部设置带方形驱动榫头的滑动块,滑动块可沿滑杆杆身轴向自由滑动,作业时可根据作业空间调整力臂长度:当紧固件处于狭窄深腔位置时,可将滑动块调整至靠近滑杆一端,缩短单侧力臂长度,减少工具回转所需的空间半径,避免工具与周边零部件发生干涉;当需要输出较大扭矩拆卸锈蚀紧固件时,可将滑动块调整至滑杆中部位置,双手握持滑杆两端同步施力,最大化力臂长度,

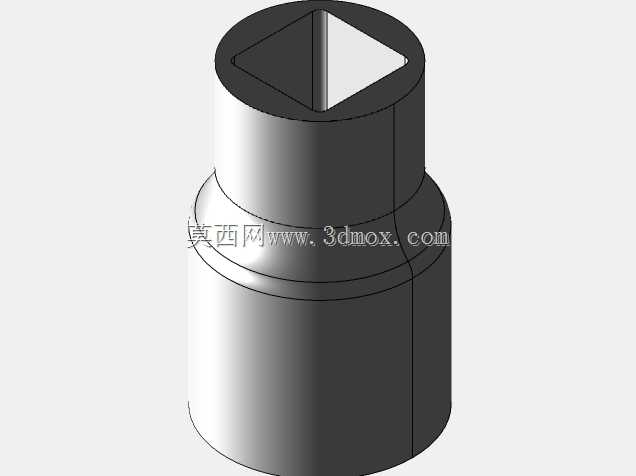

  降低作业人员的施力强度,同时滑杆的T型受力结构可保证扭矩输出的同轴度,避免施力偏斜导致螺栓六角棱边磨损打滑。配套的六角套筒采用内六角通孔结构,一端设置与滑杆驱动榫头匹配的方形驱动孔,可与滑杆实现无间隙配合,避免传动过程中出现旷量导致的榫头磨损;套筒的内六角型腔采用等壁厚设计,六角棱边做了微小的圆角过渡处理,与六角螺栓头贴合时可实现面接触而非棱边接触,分散紧固件接触面的压应力,减少螺栓头棱边被拧圆的概率,同时套筒外壁采用阶梯圆柱结构,靠近驱动端的位置做了滚花处理,当需要手动预拧紧固件时,可直接手持套筒转动,无需搭配驱动杆即可完成紧固件的初步对位,提升小空间作业的操作便利性。从设计思路层面,

  这套组件在建模阶段优先考虑了手动工具的受力合理性与加工工艺性:滑杆的圆杆部分采用等直径设计,可直接采用标准冷拉圆钢下料加工,无需额外的车削外圆工序,降低加工成本;中部滑动块与驱动榫头采用一体化结构设计,驱动榫头的尺寸符合手动工具方驱的通用尺寸规范,可与同规格的其他标准套筒、接杆实现互换,提升工具的适配性。滑动块与滑杆的配合间隙控制在0.1-0.2mm之间,既保证滑动过程无卡滞,又避免间隙过大导致施力时驱动头偏斜。套筒部分的内六角型腔尺寸严格遵循外六角紧固件的公差规范,型腔深度大于标准六角螺栓头的高度,保证螺栓头可完全进入型腔内部,避免因啮合长度不足导致的接触面压溃;套筒的外圆直径在保证壁厚强度的前提下做了缩径处理,

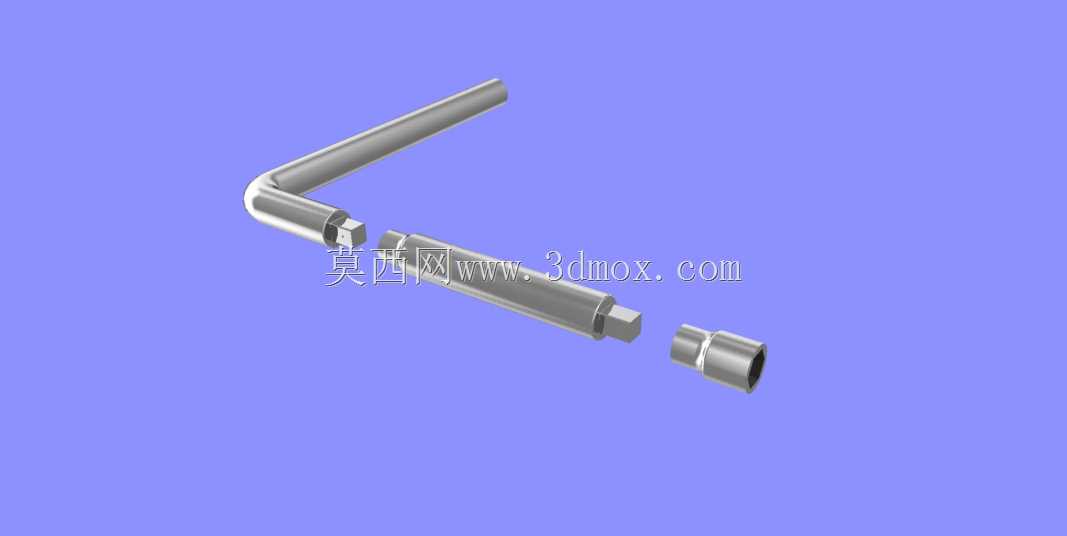

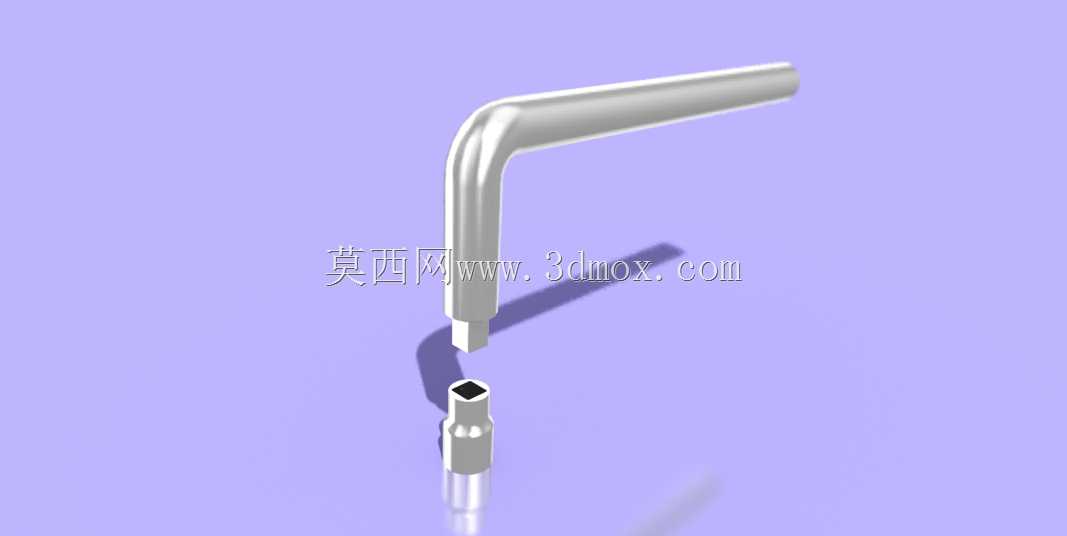

  可适配沉孔内的六角紧固件拆装场景,避免套筒外壁与沉孔内壁发生干涉。从安装边界与尺寸适配角度,滑杆的总长度控制在常规手动T型扳手的常用尺寸区间,杆身直径满足额定扭矩下的抗弯强度要求,当施加最大手动扭矩时,杆身的弯曲变形量控制在弹性变形范围内,不会出现永久变形;滑动块的轴向滑动行程覆盖常用的力臂调整范围,两端设置有限位结构,避免滑动块从滑杆端部脱出。套筒的内六角尺寸覆盖常用的外六角螺栓规格,整体长度适配常规沉孔的深度要求,驱动方孔的深度与滑杆驱动榫头的长度匹配,装配后榫头端面与套筒端面齐平,不会出现凸起或凹陷导致的传动失效。在实际作业过程中,这套组件可根据作业需求灵活调整使用方式:当作业空间允许大角度回转时,可将滑杆作为T型扳手使用,快速转动完成紧固件的拆装;当作业空间狭窄,无法实现整周回转时,可将滑杆作为L型扳手使用,将滑动块推至滑杆一端,通过小角度往复摆动完成紧固件的松紧调整,无需搭配棘轮机构即可实现小空间作业,结构简单可靠,无额外的易损构件,适合在复杂恶劣的作业环境下长期使用,不会因粉尘、油污污染导致机构卡滞。建模过程中对所有棱角位置都做了合理的倒角处理,既避免加工过程中出现锐边割手的问题,也可在热处理过程中减少应力集中,提升构件的疲劳强度,保证工具在长期反复施力的工况下不会出现开裂、变形等失效问题。
