24V七芯拖车电源公母插头结构设计

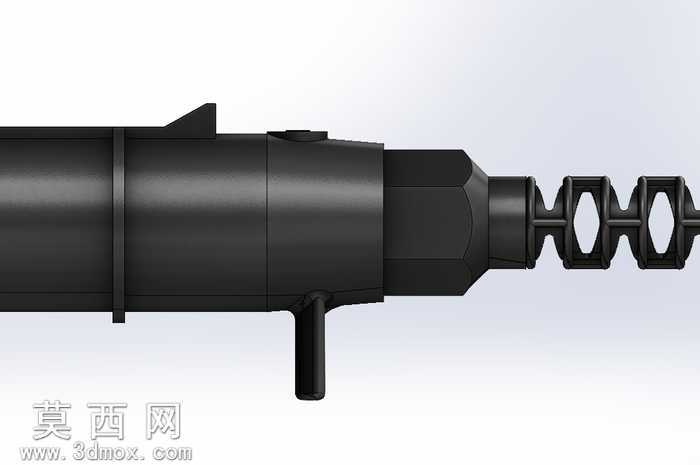

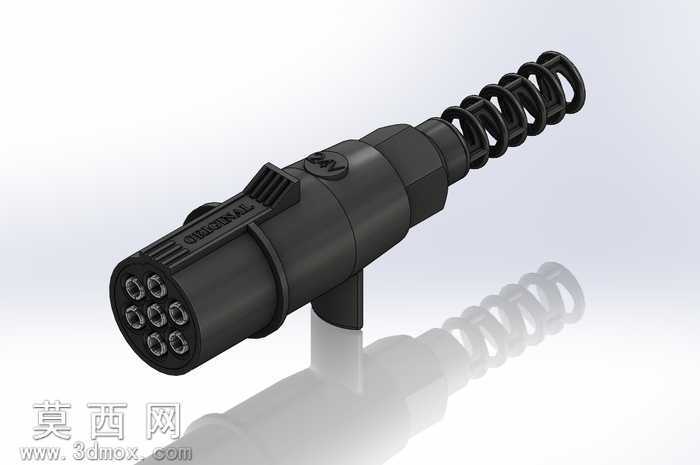

本模型为24V规格七芯拖车电源公母对接插头，采用三维参数化建模完成全结构复刻，建模过程中严格遵循车用接插件的行业尺寸规范，对插合端的七个导电端子排布做了等距阵列约束，保证公母头插合时每根端子的同轴度误差控制在合理公差范围内。插头尾部设计了螺旋式防弯折弹簧结构，建模时通过螺旋线扫描生成连续的螺旋肋条，该结构可缓冲车辆行驶过程中连接线束的拉扯、弯折应力，避免线束根部因反复弯折出现线芯断裂的问题。插头外壳采用一体式注塑成型的结构设计，表面做了防滑筋条的细节刻画，侧面设置的定位卡扣结构通过拉伸切除与凸台特征完成建模，可实现插合后的自动锁止，防止车辆行驶颠簸中插头意外松脱。外壳表面的标识字符采用包覆特征生成，清晰标注24V额定电压参数，端子插孔部分做了倒角导向设计，方便用户快速对准插合。渲染阶段采用哑光硬质工程塑料材质赋予外壳，还原车用接插件常用的PA66加纤材质的磨砂质感，金属端子部分赋予镀锡铜材质的金属光泽，场景中添加了柔和的环境光与地面反射效果，清晰展现插头的整体轮廓与细节结构。设计过程中充分考虑车用场景的耐用性需求，外壳壁厚做了均匀化处理，所有转角位置均设置圆角过渡，避免注塑生产时出现应力集中问题，内部端子的固定槽位做了限位结构设计，可防止端子在插拔过程中出现移位，整体结构兼顾了电气连接的可靠性与户外使用的防护性能，可直接用于拖车电气系统的配套设计参考、配件生产的结构验证。
