DO-214AC封装贴片半导体元件三维结构

　　在消费电子、工业控制板卡、汽车电子模块的表面贴装产线环节，DO-214AC封装的贴片整流元件是板级电路里极为常见的无源器件，这类元件承担着电路整流、单向导通、反向电压钳位的核心作用，从手机充电器的次级整流回路，到工业PLC输入端口的防反接保护，再到车载ECU的电源输入防护，几乎所有带直流电源转换的PCB板卡上都能见到该封装元件的身影。做板级结构设计时，很多工程师容易忽略贴片元件的实体建模精度，要么直接调用简化的方块占位模型，要么照搬 datasheet 上的二维尺寸线稿拉伸，等到SMT产线做钢网开口校验、回流焊治具设计、或者整机做振动冲击仿真时，才发现模型和实际元件的外形偏差带来的干涉问题——比如元件本体的倒角弧度、引脚伸出本体的弯折高度、环氧封装本体的顶部斜切角度，这些细节如果建模不准，轻则导致钢网开口和元件焊盘对位偏差引发虚焊，重则在做整机跌落仿真时误判元件和周边结构件的安全间隙。

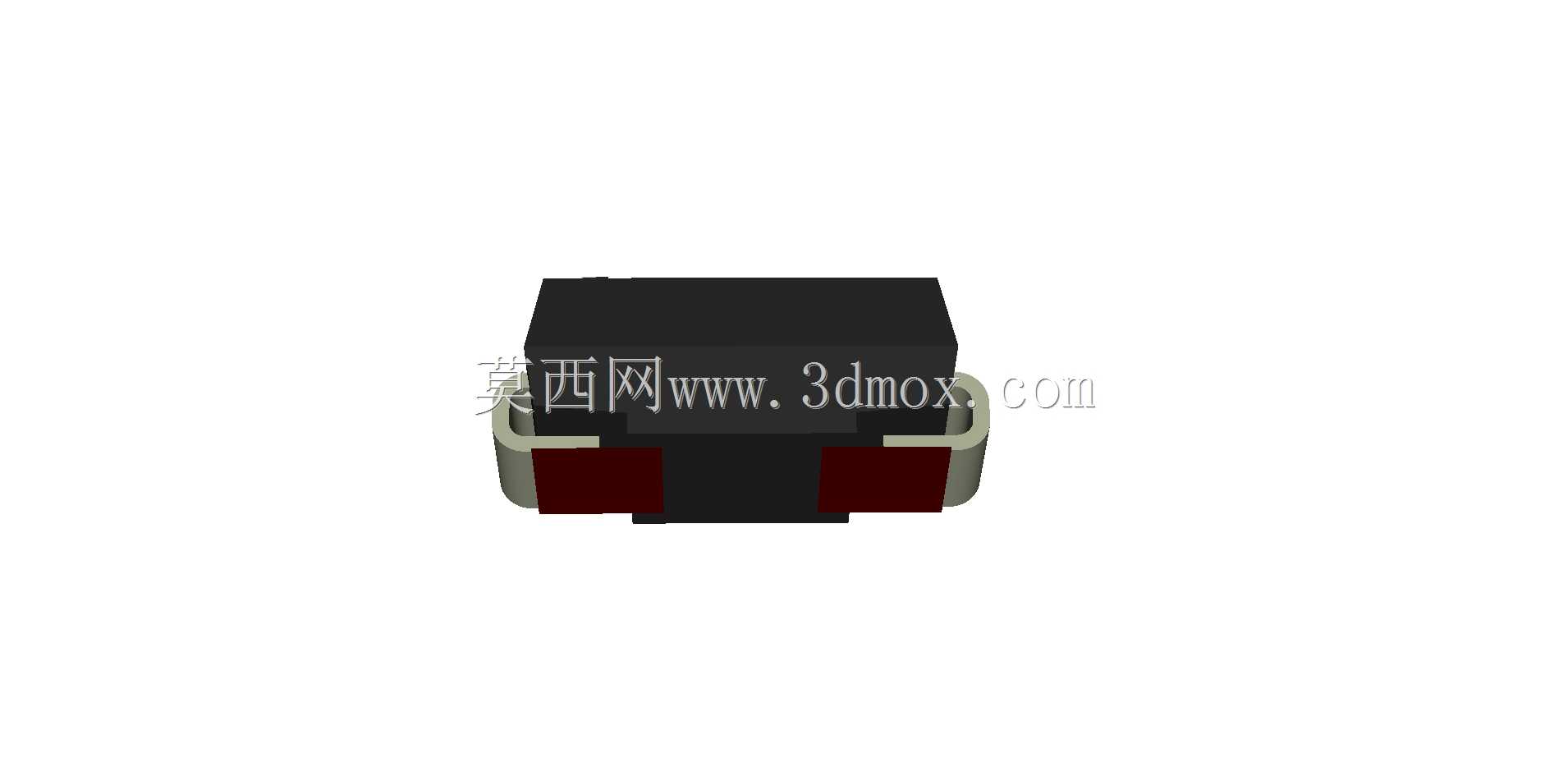

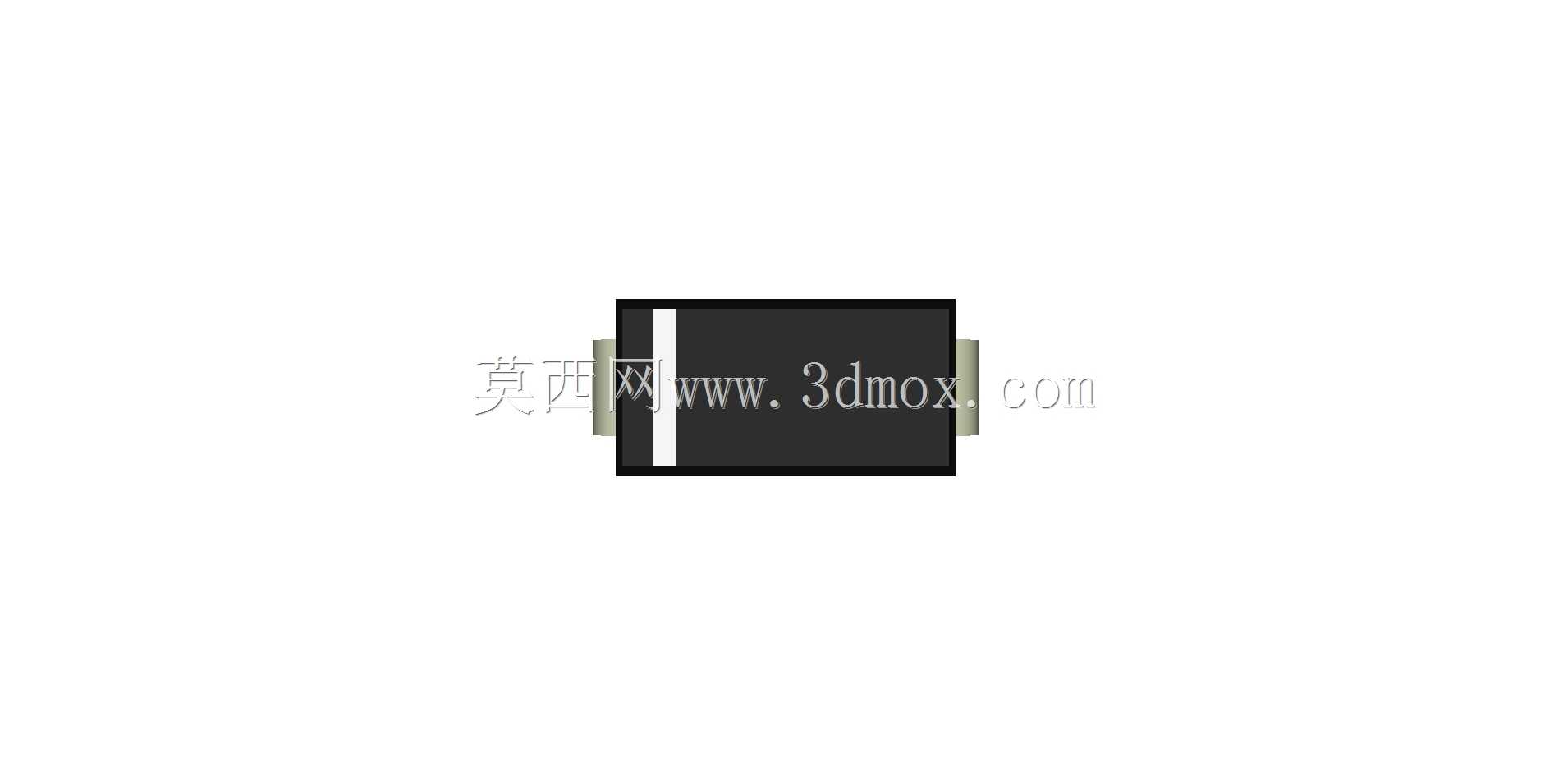

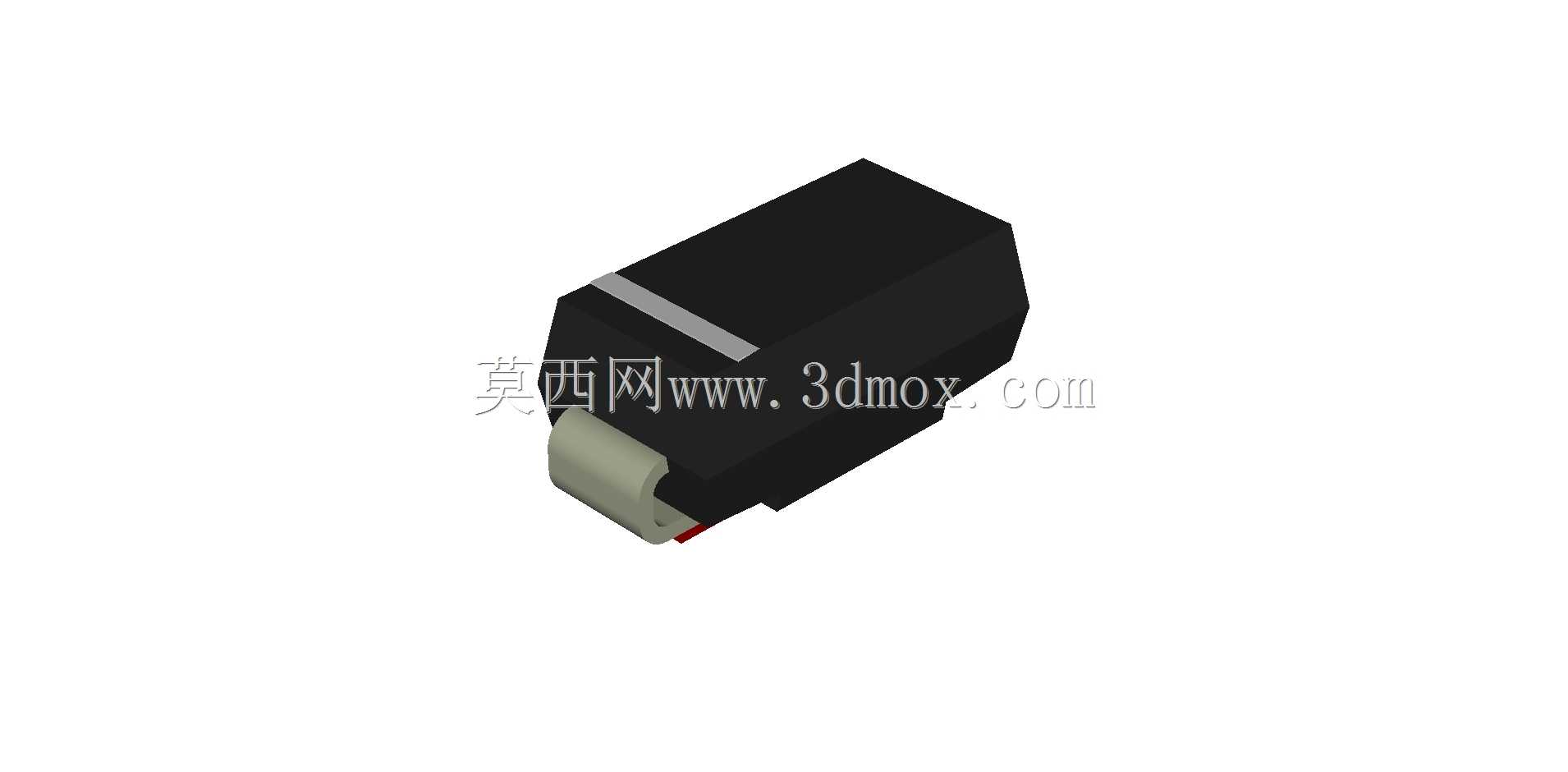

　　这个DO-214AC封装的三维结构，建模时完全参照主流厂商量产元件的实际外形公差做还原，没有做过度的几何简化。先从安装边界说起，元件的两个端电极焊盘的中心距严格匹配行业通用的DO-214AC封装焊盘规范，端电极的金属镀层部分做了贴合实际的厚度还原，电极和环氧本体衔接的位置做了微小的圆弧过渡，这部分是很多简化模型容易忽略的细节——实际量产中，元件端电极和塑封本体的衔接处会有轻微的环氧溢料，这个弧度如果完全做直角处理，在做回流焊温度场仿真时，会误判焊锡爬升的高度，进而影响焊接可靠性的仿真结果。本体部分的黑色环氧塑封结构，还原了量产元件顶部的轻微脱模斜度，不是规整的直角长方体，本体侧面的标识凹槽也做了等比例还原，这个凹槽是厂商打标定位用的，在做视觉贴装的相机识别仿真时，这个特征可以直接用来做元件极性的视觉对位参考，不用额外在模型上添加极性标识特征。

　　从设计思路上看，这个模型没有追求无意义的高精度曲面炫技，所有几何特征都围绕工程实际需求设置：比如端电极的底面做了0.02mm的微凹处理，对应实际元件电极表面的轻微不平整，在做焊锡厚度仿真、或者板级装配的干涉检查时，这个细节能避免模型和PCB板面出现零间隙的误判；本体的边缘全部做了0.1mm的圆角处理，和实际塑封元件的毛边倒角一致，不会出现直角模型在做有限元网格划分时的应力奇异问题。对于做SMT产线工艺设计的工程师来说，这个模型可以直接导入贴片机的离线编程软件，用来校验吸嘴拾取位置的合理性——模型顶部的平面度完全参照实际元件的顶面公差做设置，吸嘴拾取的中心区域没有多余的凸起特征，能准确模拟实际拾取时的吸附接触面积；对于做PCB结构设计的工程师，这个模型可以直接导入PCB设计软件的3D预览环境，用来校验元件和周边接插件、散热片、结构壳体的安全间隙，不用再担心简化模型带来的间隙误判；对于做整机可靠性仿真的工程师，这个模型的重量、质心位置都参照实际元件的参数做了匹配，在做随机振动、冲击仿真时，能更准确地模拟元件在PCB板上的应力分布，避免因为模型质心偏差导致的焊点应力计算错误。

　　实际工程应用里，很多板卡设计出现的量产问题，根源都在前期建模时的细节缺失：比如之前遇到过一款电源模块设计，因为用了方块简化的DO-214AC元件模型，没考虑到本体顶部的斜切角度，导致装配时元件和上方的金属屏蔽盖出现0.15mm的干涉，最后不得不临时修模屏蔽盖，耽误了量产进度；还有的SMT产线在做新机型导入时，因为用的元件模型没有还原端电极的弯折高度，导致钢网开口厚度设置不合理，回流焊后出现大量的立碑不良。这个封装模型的所有几何尺寸都卡在行业标准的公差中值上，既没有取公差上限也没有取下限，不管是做设计阶段的间隙校验，还是做工艺阶段的产线仿真，都能覆盖绝大多数量产元件的外形范围，不用针对不同厂商的同封装元件反复调整模型参数。另外，模型的极性标识做了隐性的特征区分，两个端电极的长度有细微的差异，对应实际元件的阴极和阳极方向，在做装配仿真时可以直接通过电极长度判断极性，不用额外添加文字标识，避免导出不同格式时出现文字特征丢失的问题。
