LQFP64引脚芯片封装三维结构建模

　　在消费电子、工业控制、车载电子等各类电路板设计场景中，LQFP64封装的微控制器、接口芯片是应用极为广泛的元器件，这类封装的三维模型是否精准，直接影响PCB布局阶段的干涉检查、结构件适配、焊盘设计匹配度，甚至会关系到后期SMT贴片的良率。很多刚接触结构协同设计的工程师容易忽略封装模型的精度，要么直接调用软件自带的简化模型，要么随意拉伸引脚尺寸，等到打样回来才发现芯片和屏蔽罩干涉、引脚伸出长度和焊盘不匹配，轻则返工改板，重则耽误整个项目的量产节点。

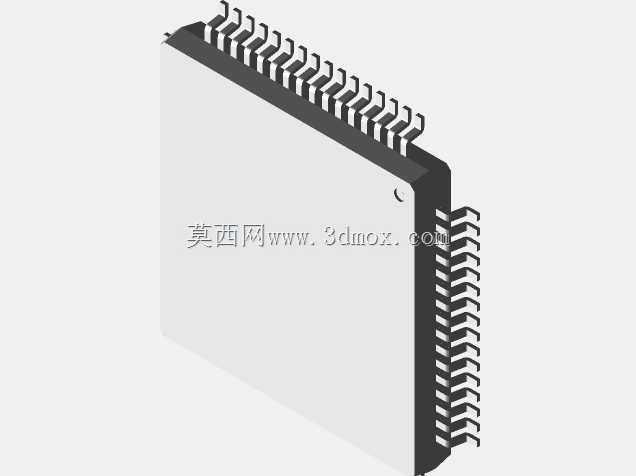

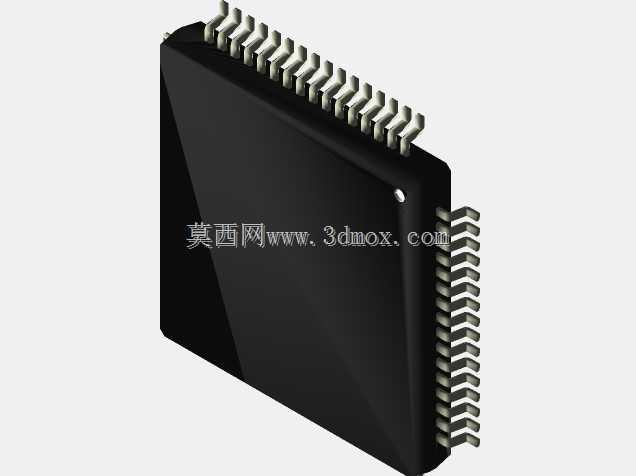

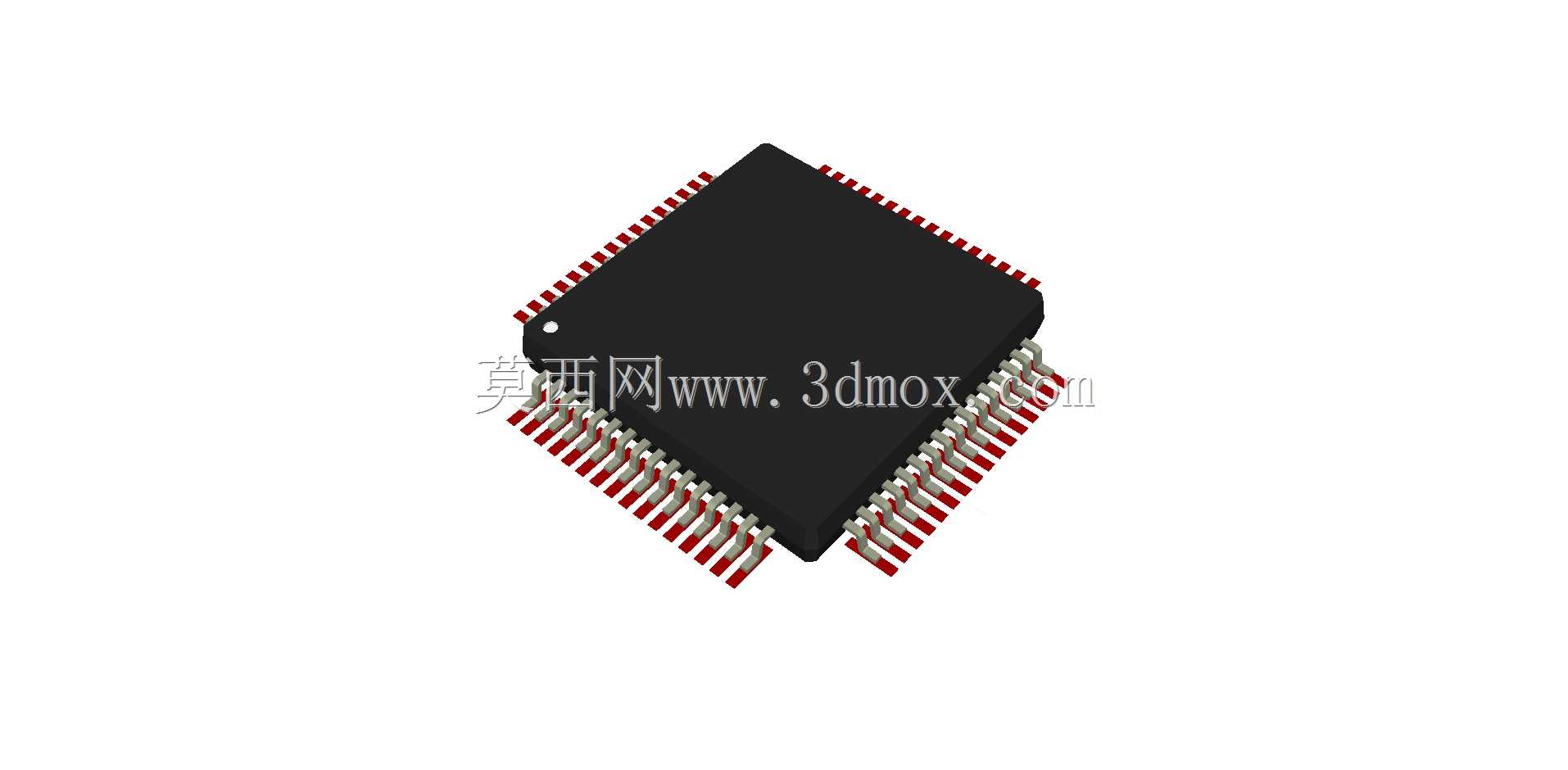

　　做这个封装建模的时候，首先要锚定的就是安装边界，这类表贴器件的核心定位基准是芯片本体的底部中心，建模时要先把本体的长宽高公差控制在合理范围内，四个角的定位标记要和实物完全对应，那个角上的小圆点是引脚1的定位标识，不管是做装配仿真还是后期生产对位，这个标识的位置不能有偏差，不然整个引脚的序号定义都会错位，直接导致PCB封装的引脚对应关系出错。引脚部分是建模的核心难点，LQFP64的引脚是鸥翼型结构，四个边各分布16个引脚，引脚的间距、伸出本体的长度、引脚的弯折弧度、引脚末端的共面度，每一个参数都要和实际封装尺寸匹配，不能做成直上直下的方块，不然在做焊膏厚度仿真、贴片应力分析的时候，得出的结果完全没有参考价值。引脚的金属部分要区分出和焊盘接触的焊接段、弯折的应力释放段、和本体连接的固定段，不同段的厚度过渡要自然，不能出现生硬的直角，实际生产中引脚的弯折处是有圆弧过渡的，这个细节如果省略，模型在做热应力仿真的时候，就无法准确模拟引脚在高低温循环下的形变情况，很容易误判焊点的疲劳寿命。

　　从实际应用的角度来说，这个模型可以直接导入PCB设计软件做3D布局检查，在设计初期就能排查芯片和周边电容、电阻、接插件的高度干涉，也能配合结构工程师评估外壳、散热片、屏蔽罩的安装空间。很多车载电子的项目里，PCB上方的空间非常紧张，屏蔽罩的内表面和芯片顶部的间隙往往只有零点几毫米，如果模型的本体高度做高了0.2毫米，就会导致屏蔽罩装不下去，要是做矮了，又会留出过大多余空间，浪费产品的整体厚度尺寸。另外在做SMT产线的贴片程序仿真时，精准的封装模型可以帮助提前确认吸嘴的吸附位置，避免吸嘴压到引脚导致器件变形，也能优化飞达的送料位置参数，减少贴片过程中的抛料率。

　　建模过程中还要注意引脚的排列顺序，四个边的引脚从定位点开始逆时针排序，每个引脚的位置要严格对应节距尺寸，不能出现引脚间距忽大忽小的情况，不然导入EDA软件之后，引脚和焊盘会出现错位，导出的坐标文件也无法直接用于贴片生产。本体表面的平整度也要还原，实际塑封本体的边缘是有微小脱模斜度的，不是完全垂直的立面，这个细节虽然对安装影响不大，但在做产品的渲染效果图、装配爆炸图的时候，能让整体的真实感提升很多，不会像简化模型那样看起来生硬失真。

　　很多工程师在做这类电子元器件模型的时候，容易把重点放在外观的相似度上，忽略了安装配合的核心尺寸，其实对于结构设计和PCB协同来说，最关键的几个尺寸分别是本体的长宽最大轮廓、本体总高度、引脚外侧的最大跨度、引脚末端的共面高度、引脚中心距，这几个尺寸只要控制精准，哪怕表面的细节少一点，也能满足绝大多数工程场景的使用需求。反过来如果这几个核心尺寸有偏差，哪怕外观做的再逼真，用到实际项目里也会埋下设计隐患。比如引脚外侧的最大跨度如果做小了，设计出来的丝印框就会比实际器件小，生产的时候人工目检就无法判断器件是否贴偏；如果引脚的共面度做的不对，仿真的时候就会误以为部分引脚和焊盘接触不良，无端增加焊盘的设计尺寸，带来相邻引脚连锡的风险。

　　在做热仿真分析的时候，这个模型的本体材质、引脚材质的赋值也很关键，塑封本体的导热系数和金属引脚的导热系数差异很大，精准的模型结构可以帮助仿真软件准确计算芯片工作时的热量传导路径，评估引脚的散热贡献，优化PCB上的散热过孔布局，避免芯片工作时过热降频。尤其是在工业控制类的产品里，芯片往往要在-40℃到85℃的宽温环境下长期工作，引脚和焊点的热膨胀系数不匹配带来的应力，是导致产品失效的常见原因，精准的三维模型是做这类可靠性仿真的基础，没有准确的几何结构，所有的仿真计算都只是空中楼阁。
