0402封装贴片式电容器三维结构

　　在高密度PCB组装的工程场景里，0402封装的贴片电容是板级电路里最常见的被动元件之一，这类小尺寸元件的三维建模精度，直接影响到SMT产线的钢网开孔、贴片机吸嘴选型、回流焊工艺仿真，以及整机结构设计里的元件干涉校验工作。很多刚接触板级结构协同设计的工程师，容易忽略这类小尺寸被动件的建模准确性，往往用简化方块代替实际封装外形，等到做DFM可制造性检查的时候，才发现元件本体高度、焊盘外延尺寸和周边结构件、屏蔽罩的预留间隙不匹配，轻则导致贴装偏移、虚焊，重则直接出现元件顶壳、组装干涉的批量生产问题。

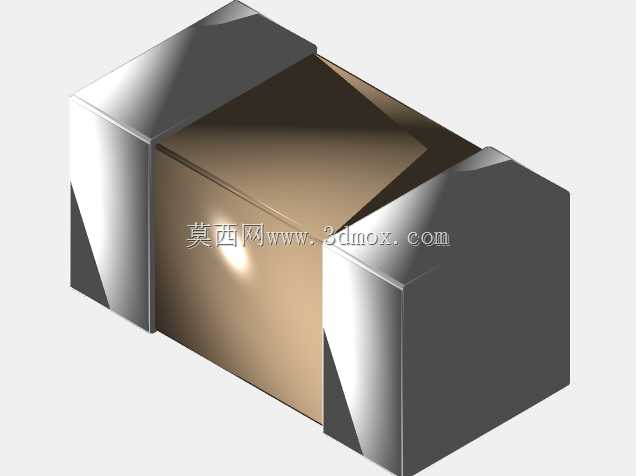

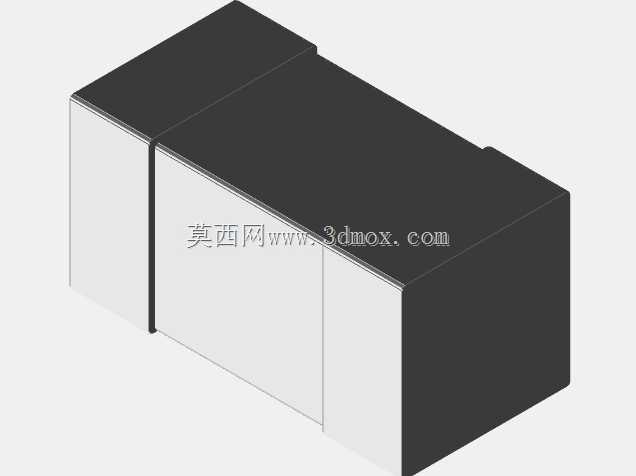

　　这个0402电容的建模完全参照Vishay公开的封装尺寸规范做1:1还原，建模基准采用公制单位缩放逻辑，所有尺寸基准都对齐KiCad封装库的坐标原点，也就是元件第一焊盘的几何中心，这样导入到各类ECAD与MCAD协同软件的时候，不需要额外调整坐标偏移，就能直接和PCB版图里的封装位置精准匹配。从外形结构来看，模型完整还原了电容的三层结构：底部是两个对称的金属端电极，端电极的厚度、外延长度都严格对应实际元件的焊盘接触区域，中间是陶瓷介质本体，本体的边角做了符合实际生产工艺的微小倒角处理，没有出现直角锐边的建模错误，顶部的本体平面平整度也和实物一致，没有多余的凸起或凹陷结构。

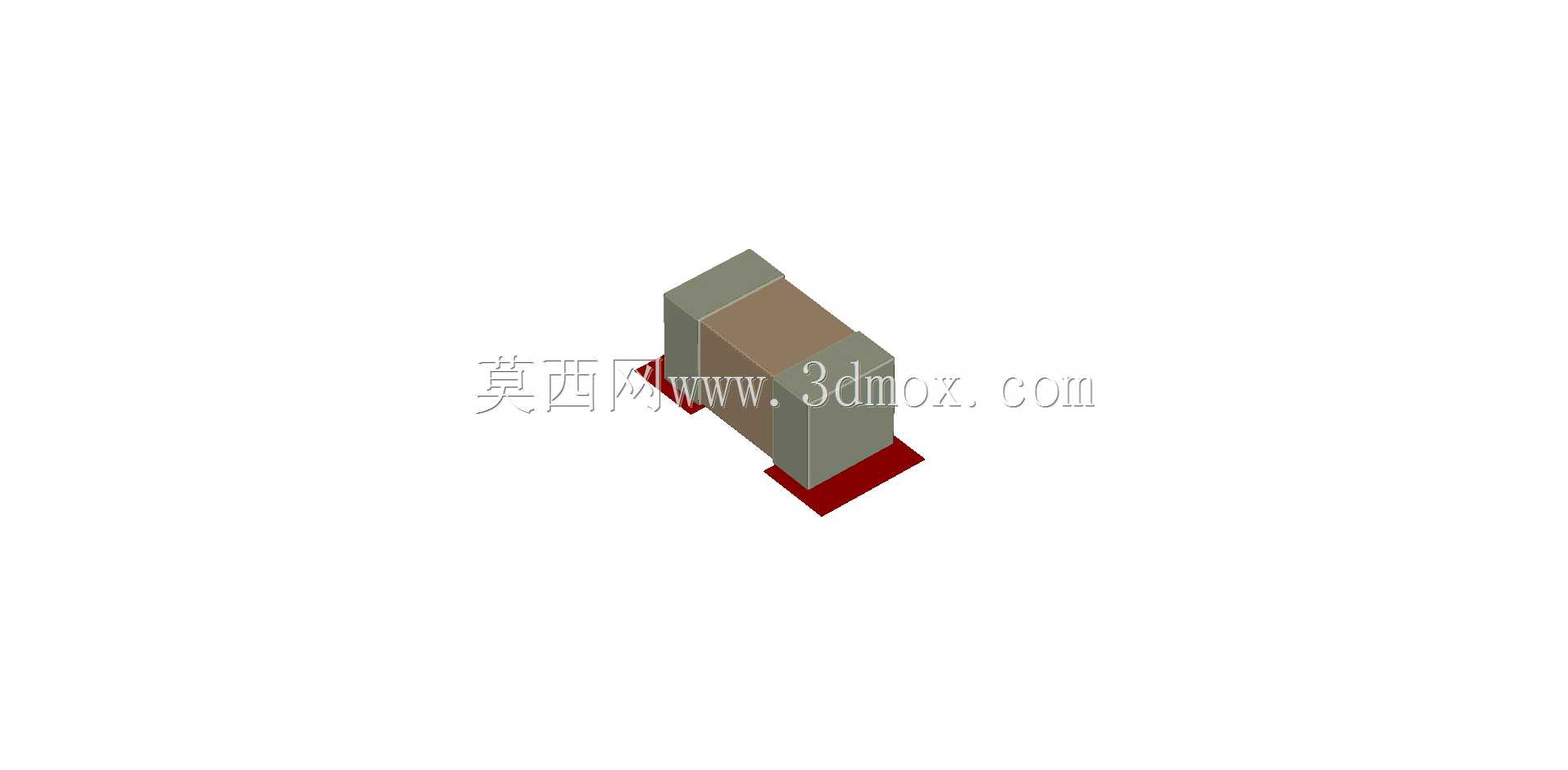

　　从安装边界的角度来说，这个模型的尺寸控制完全贴合SMT组装的工艺要求，元件本体的长度、宽度、高度公差都在封装规范的允许范围内，两个端电极的间距、电极宽度完全匹配0402封装的标准焊盘尺寸，在做PCB布局的时候，只要按照标准焊盘封装绘制，导入这个三维模型后就能直接校验元件和周边走线、过孔、相邻元件的安全间隙。比如在做高密度互连板设计的时候，0402电容经常被布置在BGA芯片的焊盘间隙里，这时候精准的三维模型可以帮助工程师确认电容本体高度是否会和BGA的焊球、底部填充胶区域产生干涉，也能提前预判回流焊过程中元件立碑、偏移的风险——如果模型的端电极尺寸做的不准，仿真出来的焊锡润湿面积就会和实际情况有偏差，直接影响工艺参数的设定。

　　从实际功能特性来看，这类0402贴片电容多用于电路里的电源去耦、高频信号滤波、阻抗匹配场景，在消费电子、通信设备、工业控制板卡上的用量极大，单块板卡上往往会搭载几十甚至上百颗同封装的电容。如果三维模型的外形尺寸不准，在做整机结构的热仿真的时候，也会影响元件周边的流场分布计算，导致热仿真结果和实际工作温度出现偏差，尤其是在紧凑结构的便携设备里，元件之间的间距很小，模型的精度直接影响热设计的冗余量判断。

　　建模过程中特意规避了很多常见的简化建模问题：没有把端电极和陶瓷本体做成一个整体，而是保留了两个部分的结构分界，方便后续做装配爆炸视图、工艺演示的时候拆分展示；本体的表面质感也对应实际陶瓷电容的哑光质感，端电极对应金属镀层的质感，在做产品渲染、装配说明书制作的时候不需要额外调整材质参数。另外模型的坐标原点设置在元件安装面的中心位置，也就是PCB表面的对应安装点，导入到装配环境里的时候，只需要匹配PCB上的封装坐标点，就能一步完成装配定位，不需要反复调整平移、旋转参数，能大幅提升结构设计和PCB设计协同的工作效率。

　　在做SMT产线的虚拟调试场景里，这个精准的模型还可以用来校验贴片机吸嘴的吸附位置，确认吸嘴下压的时候不会碰到元件的端电极边缘，避免贴装过程中出现元件吸偏、抛料的问题；在做回流焊的炉温曲线仿真的时候，模型的材质分区也能更准确的计算陶瓷本体和金属端电极的受热速率差异，帮助工艺工程师优化炉温区的温度设置，减少因为受热不均导致的元件开裂、虚焊问题。很多工程师在做板级结构设计的时候，总觉得这类小元件不需要精准建模，实际上高密度组装里80%的组装干涉问题，都出在这类被忽略的小被动件上，尤其是当板卡上布置有屏蔽罩、导热垫、结构固定柱的时候，0.1mm的尺寸偏差就可能导致整批板卡组装失败，精准的三维模型就是把这类问题提前在设计阶段排查出来，减少后续打样、试产的迭代成本。
