SOT23三引脚小外形晶体管封装结构

　　在消费电子、工业控制板卡的高密度PCB布局场景中，SOT23封装的三引脚晶体管是板级电路里最常见的半导体分立器件之一，这类器件承担着小信号放大、电子开关、电平转换等核心电路功能，其封装结构的三维建模精度直接影响PCB封装库的准确性，进而决定SMT贴片加工的良率。做这类小型半导体封装的三维建模时，首先要贴合实际半导体封装的尺寸公差要求，不能只做外观示意，要把引脚共面度、引脚成型角度、本体与引脚的相对位置这些和生产装配强相关的参数做准，毕竟SMT产线上的吸嘴取料、视觉定位、焊盘对位都依赖这些结构尺寸的匹配度。

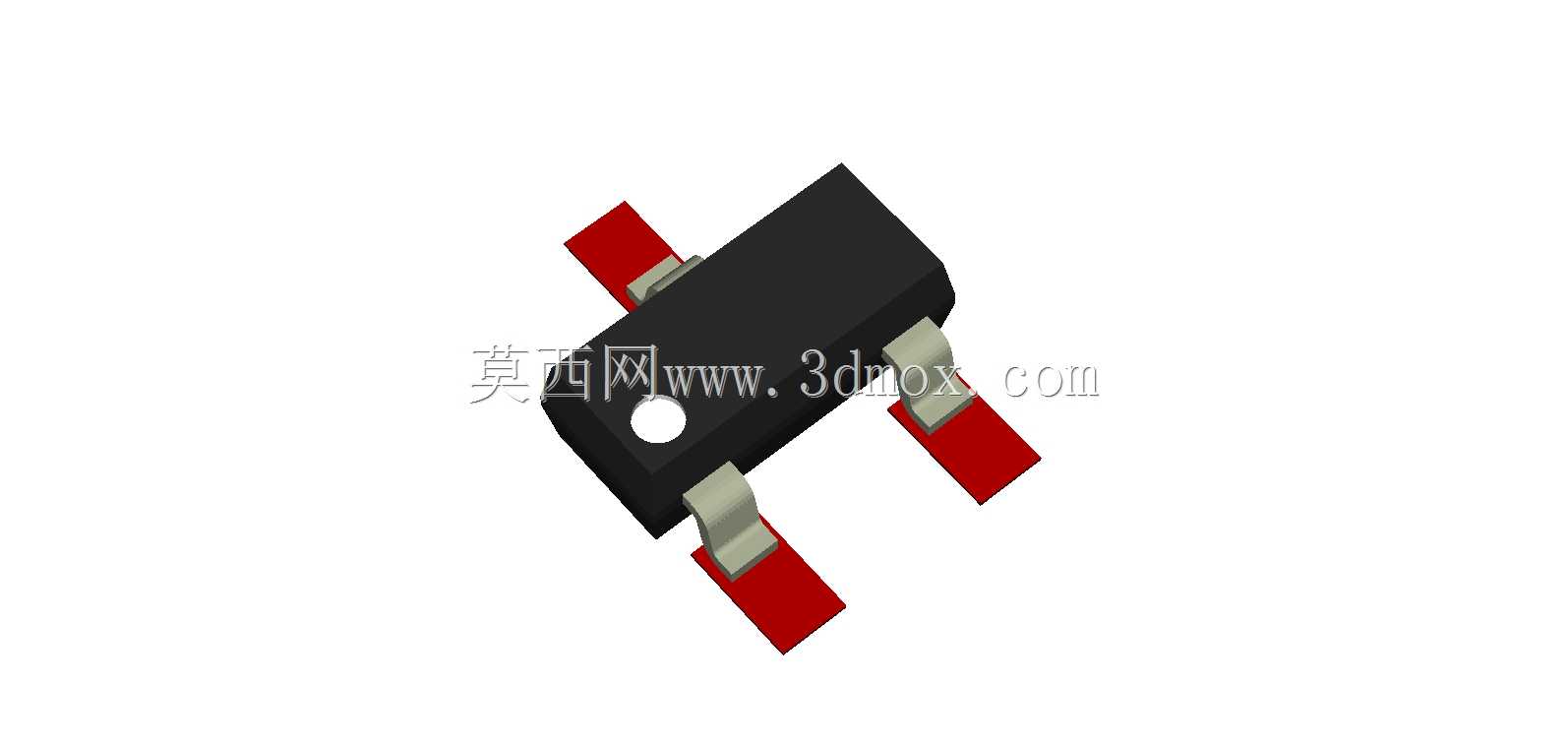

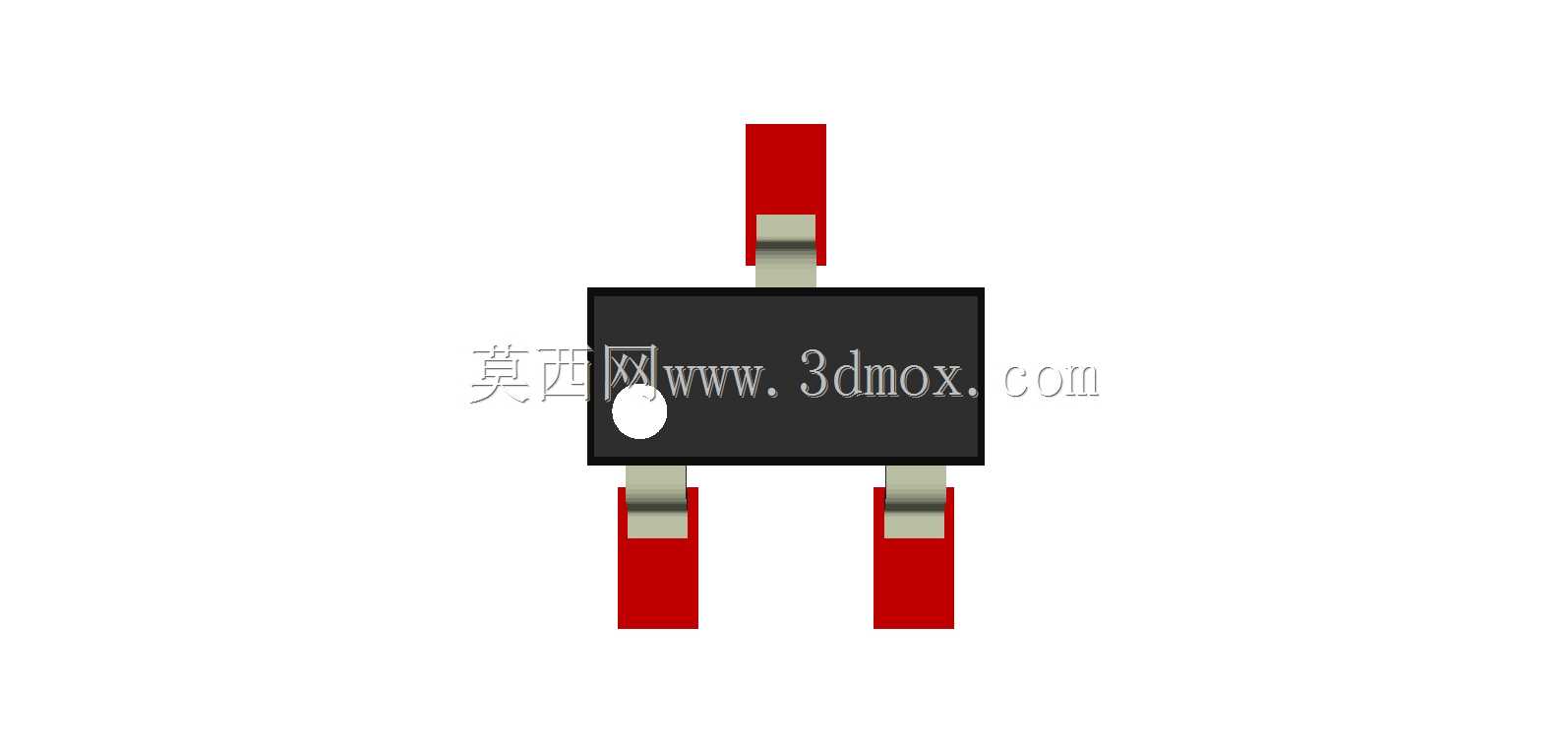

　　从实际应用场景来看，这类三引脚小外形晶体管大量用在电源管理回路、信号调理电路、接口防护电路里，因为封装体积小，适合在板卡空间紧张的便携设备、车载小模块、智能传感器节点上使用，对应的安装方式是表面贴装，三个引脚呈单侧引出的弯折结构，引脚末端的焊区要和PCB上的标准焊盘尺寸完全匹配，建模时要还原引脚的弯折弧度，不能做成直角折弯，实际生产中引脚是冲压成型后做打弯处理，根部有过渡圆弧，避免应力集中导致引脚断裂。本体部分的黑色塑封结构要还原顶部的定位标记，也就是那个圆形的凹点，这个标记是SMT贴装时的视觉识别特征，用来判断器件的引脚方向，防止贴装反向导致电路功能失效，建模时这个凹点的位置、深度、直径都要和实际封装规格一致，不能随意设置位置。

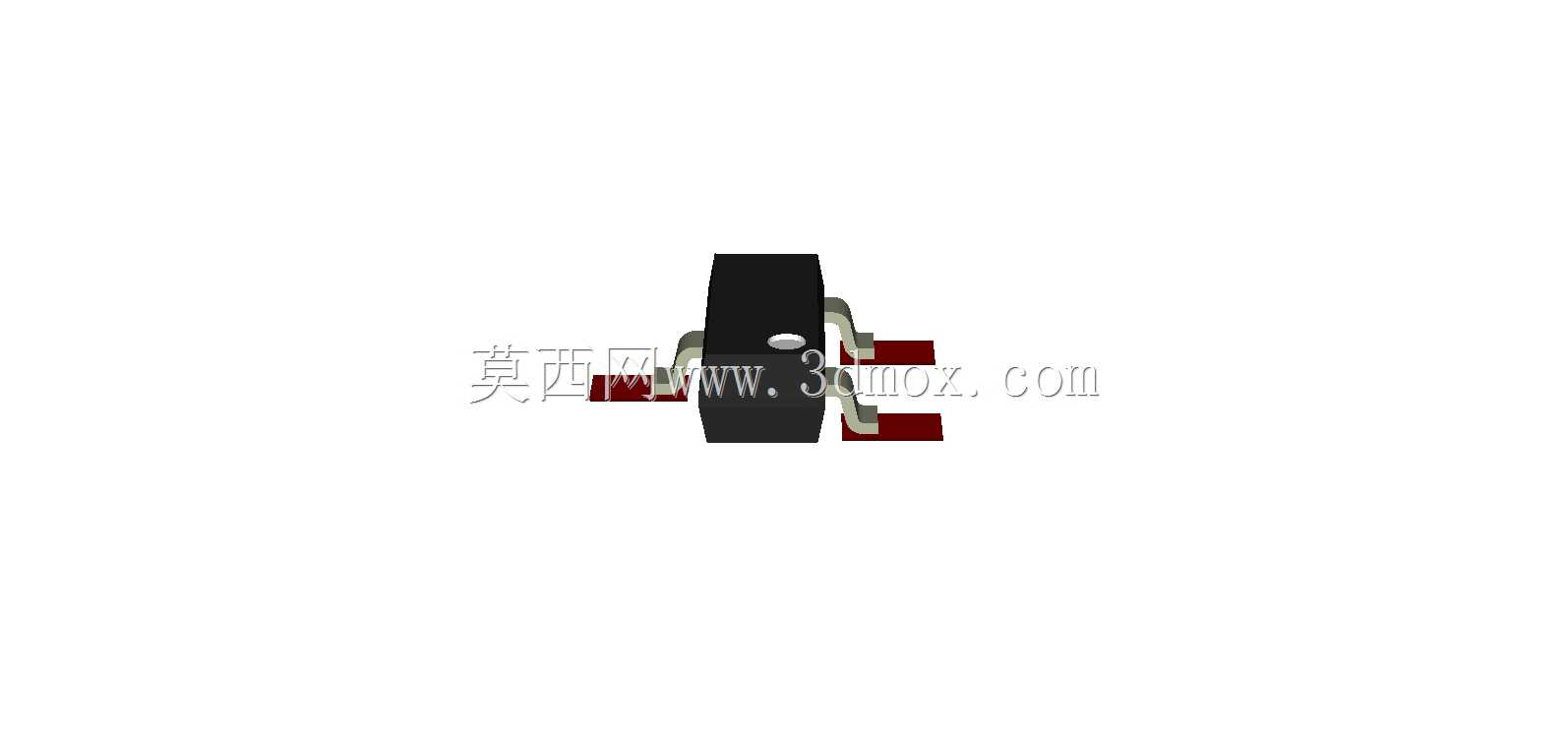

　　设计建模思路上，要先区分塑封本体、金属引脚、引脚表面镀层这几个不同的结构部分，塑封本体的边角有微小的脱模斜度，不是绝对的直角立方体，三个引脚的宽度、厚度、伸出长度都要符合行业通用的SOT23封装规范，引脚和塑封本体的结合处要做贴合处理，不能出现结构缝隙，还原实际封装的塑封包裹引脚根部的结构。安装边界方面，要考虑器件贴装到PCB之后的高度空间，也就是塑封本体顶部到PCB板面的总高度，这个尺寸决定了板卡上方的结构件避让距离，很多紧凑结构的电子产品里，外壳或者屏蔽罩距离PCB的间隙很小，要是模型高度做不准，很容易出现结构干涉，导致组装时压坏器件。另外引脚的共面度是很关键的参数，三个引脚的焊盘接触面要处在同一个平面上，偏差不能超过实际生产允许的公差范围，不然过回流焊的时候会出现虚焊、立碑等焊接缺陷。

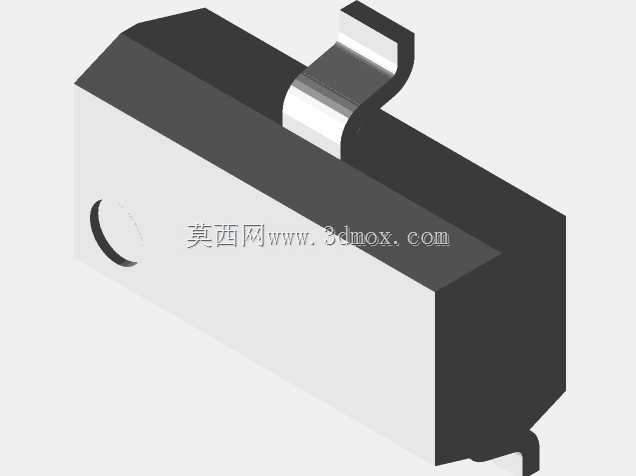

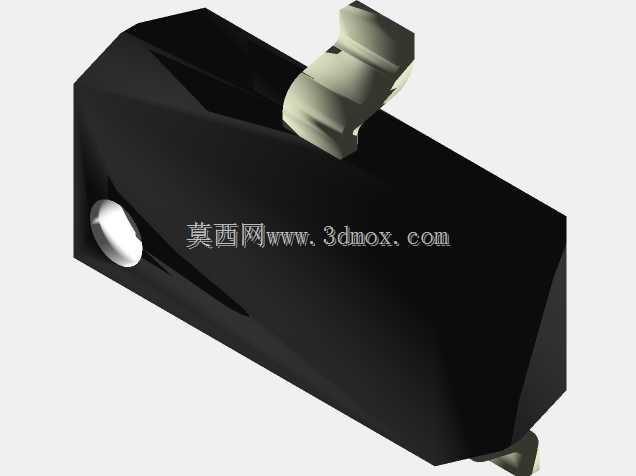

　　很多刚接触PCB封装建模的工程师容易忽略引脚的成型细节，把引脚做成直片结构，实际上SOT23的引脚在靠近本体的位置有一个向内的收腰弯折，再向外延伸出焊脚，这个结构是为了缓冲焊接时的热应力，避免温度变化产生的应力直接传递到晶圆内部导致器件损坏，建模时还原这个弯折结构，才能让模型和实际器件的力学、装配特性完全匹配。还有塑封本体的侧面合模线，虽然是很细微的结构，但在做整机装配的干涉检查、产线视觉检测的模拟时，这些细节会影响检测算法的识别准确率，所以建模时也要适当体现，不能把本体做的过于光滑失真。

　　在做整机结构的堆叠检查时，这个封装模型可以用来验证器件周围的走线空间、丝印位置、和周边阻容件的间距是否满足生产工艺要求，比如两个相邻SOT23器件之间的最小间距要满足SMT贴装的设备精度要求，不能出现吸嘴取料时干涉相邻器件的情况。另外，这类小封装器件的三维模型还可以用来做热仿真的基础模型，塑封本体的导热系数、引脚的铜材导热特性结合模型的结构尺寸，可以更准确的模拟器件工作时的温升情况，帮助工程师优化板卡的散热设计，避免器件长时间工作在过热状态下影响使用寿命。
