1206封装贴片式陶瓷电容器三维结构

　　在消费电子、工业控制板卡、汽车电子模块的PCB布局布线环节，1206封装的贴片电容是板级设计里出镜率极高的无源器件，这类电容承担着电源去耦、信号滤波、高频旁路、能量临时储备的核心作用，从手持数码设备的主板到工业变频器的驱动板，再到车载ECU的信号调理电路，只要涉及表面贴装工艺的电路板，几乎都能找到该封装电容的应用场景。不同于传统直插电容需要预留引脚过孔、占用板面对应的通孔空间，1206贴片电容采用无引脚或短引脚的端电极设计，能够直接通过回流焊工艺贴装在PCB表面，大幅压缩了板上元件的占用高度与平面投影面积，适配高密度组装的生产需求。

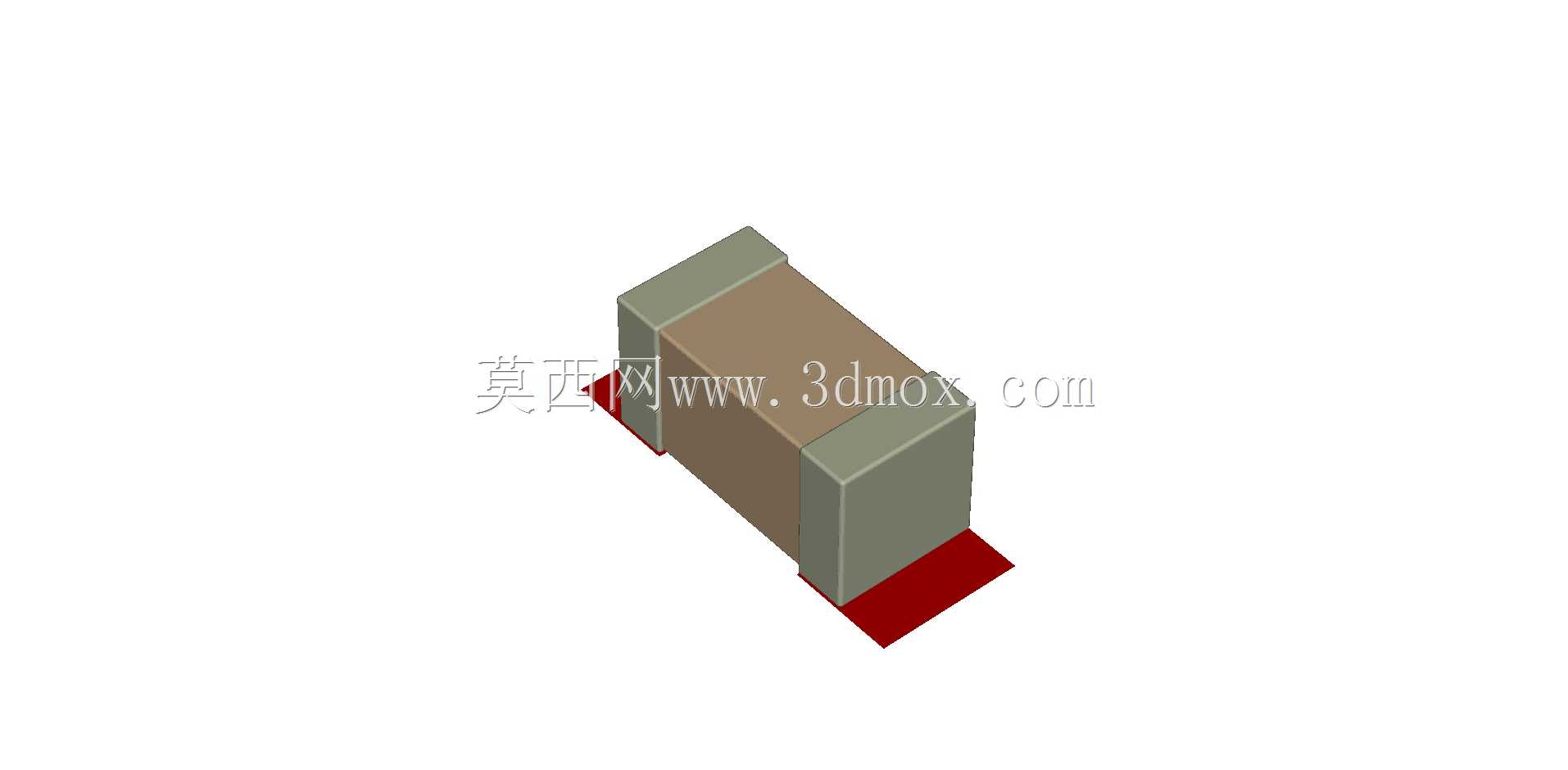

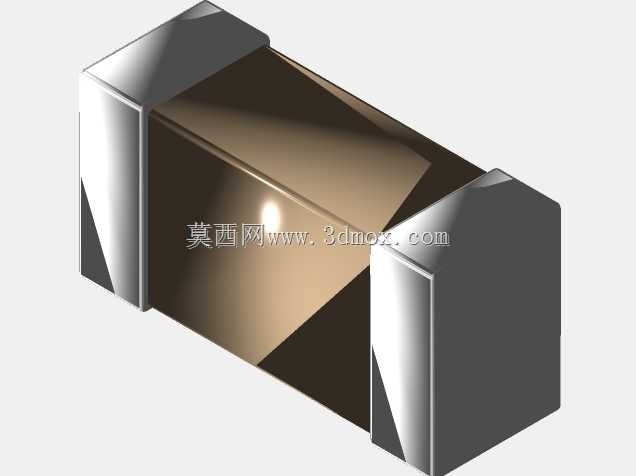

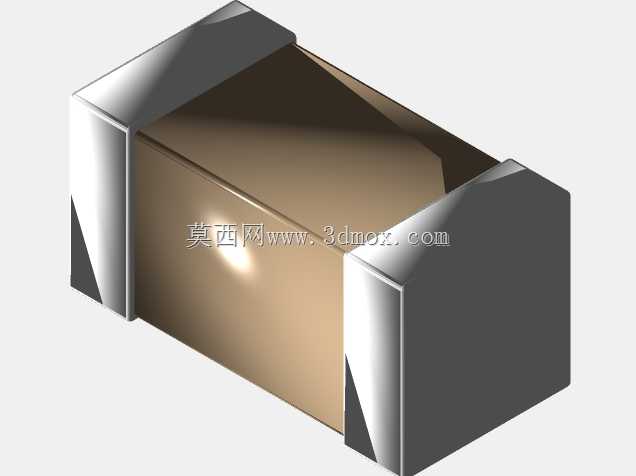

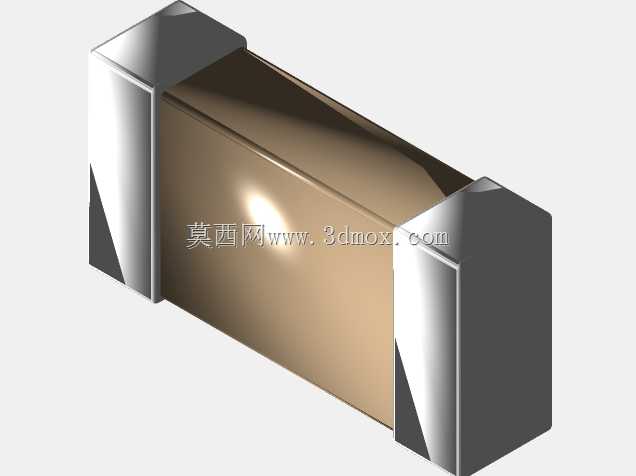

　　从结构设计逻辑来看，这款1206电容的三维建模完全参照Vishay公开的标准封装尺寸参数搭建，建模过程中严格遵循公制单位的尺寸基准，所有外形尺寸的缩放比例统一为毫米单位的百分之一，能够直接导入KiCad等EDA设计软件的封装库中，与PCB设计环节的封装边界完全匹配，不会出现三维模型与实际焊盘位置错位、元件干涉的问题。模型的主体结构分为介质陶瓷基体、两端金属端电极两个核心部分，陶瓷基体采用长方体规整结构，边角处做了符合实际生产工艺的微小倒角处理，还原真实元件生产过程中烧结、磨边工序后的外形特征，避免了理想化直角建模带来的装配干涉误判；两端的红色端电极部分，严格按照实际元件的电极宽度、厚度、突出基体的尺寸搭建，电极与陶瓷基体的衔接处做了平滑过渡处理，还原真实元件端电极包覆陶瓷基体端部的结构特征，能够准确模拟回流焊过程中焊锡与电极的接触区域，帮助结构工程师在做板级装配校验时，精准判断焊盘设计尺寸是否合理、元件与周边壳体或者其他高器件之间是否存在安全间距不足的问题。

　　在实际选型与装配校验环节，这款三维模型能够帮助工程师在设计阶段就完成虚拟装配验证：首先是安装边界的确认，1206封装的标准平面尺寸为长3.2mm、宽1.6mm，模型的整体投影尺寸完全贴合该标准，同时考虑到元件贴装时的公差偏移、焊锡爬锡的高度空间，模型在高度方向也还原了常规1206电容的厚度尺寸，能够帮助结构工程师评估PCB与产品外壳之间的预留高度是否足够，避免出现外壳装配后挤压元件导致陶瓷基体开裂、电极脱落的可靠性问题。其次是功能特性的匹配，这类贴片电容根据介质材料的不同，可覆盖不同的容值范围与耐压等级，在电源回路中通常布置在芯片电源引脚的就近位置，利用电容的充放电特性抵消电源线路上的纹波波动，保障芯片供电的稳定性；在信号回路中则用于滤除信号线上的高频干扰噪声，避免杂散信号影响电路的正常工作。建模过程中没有对元件内部的介质层、内电极结构做过度细化，而是保留了板级装配校验所需的全部外部特征，既保证了模型的轻量化，能够在大型PCB装配体中流畅加载，又不会因为过度简化导致装配校验出现误差。

　　对于PCB设计工程师与结构工程师而言，准确的元件三维模型是完成DFM可制造性设计的基础，过去很多设计环节因为采用了尺寸不准的简化模型，经常出现试产阶段元件与壳体干涉、焊盘与电极不匹配导致虚焊、元件之间间距不足无法贴装的问题，这款参照官方封装尺寸搭建的1206电容模型，能够在设计阶段就规避这类问题，减少试产阶段的改板次数，缩短产品的研发周期。在做高密度板卡布局时，工程师可以直接调用该模型，与周边的电阻、芯片、连接器等元件做空间排布校验，确认所有元件之间的最小间距满足SMT贴装设备的工艺要求，同时预留出后期返修、测试的操作空间，避免出现元件贴装后无法进行探针测试、返修时无法拆卸相邻元件的问题。此外，模型的外观配色也参照了实际量产元件的常规配色，陶瓷基体采用灰褐色的哑光质感，端电极采用暗红色的金属质感，能够在三维装配评审环节让非工程背景的项目参与人员也能直观识别元件类型，提升设计评审的沟通效率。
