SOIC16引脚宽封装外形结构设计

　　在电子装联与PCB结构设计领域，SOIC16这类窄体小轮廓封装的三维建模，是很多硬件结构工程师做板级布局、干涉校验时绕不开的基础工作。很多刚接触板级结构设计的工程师容易忽略这类小尺寸封装的建模精度，觉得只要大概画个方块放几个引脚就能用，真到SMT产线做钢网开模、回流焊治具设计的时候，才会发现尺寸偏差带来的各种问题：要么引脚焊盘和封装引脚对位偏移导致虚焊，要么器件本体和周边的贴片电容、接插件出现高度干涉，甚至因为封装轮廓的倒角、定位标记没做对，导致AOI检测的时候误判率飙升。

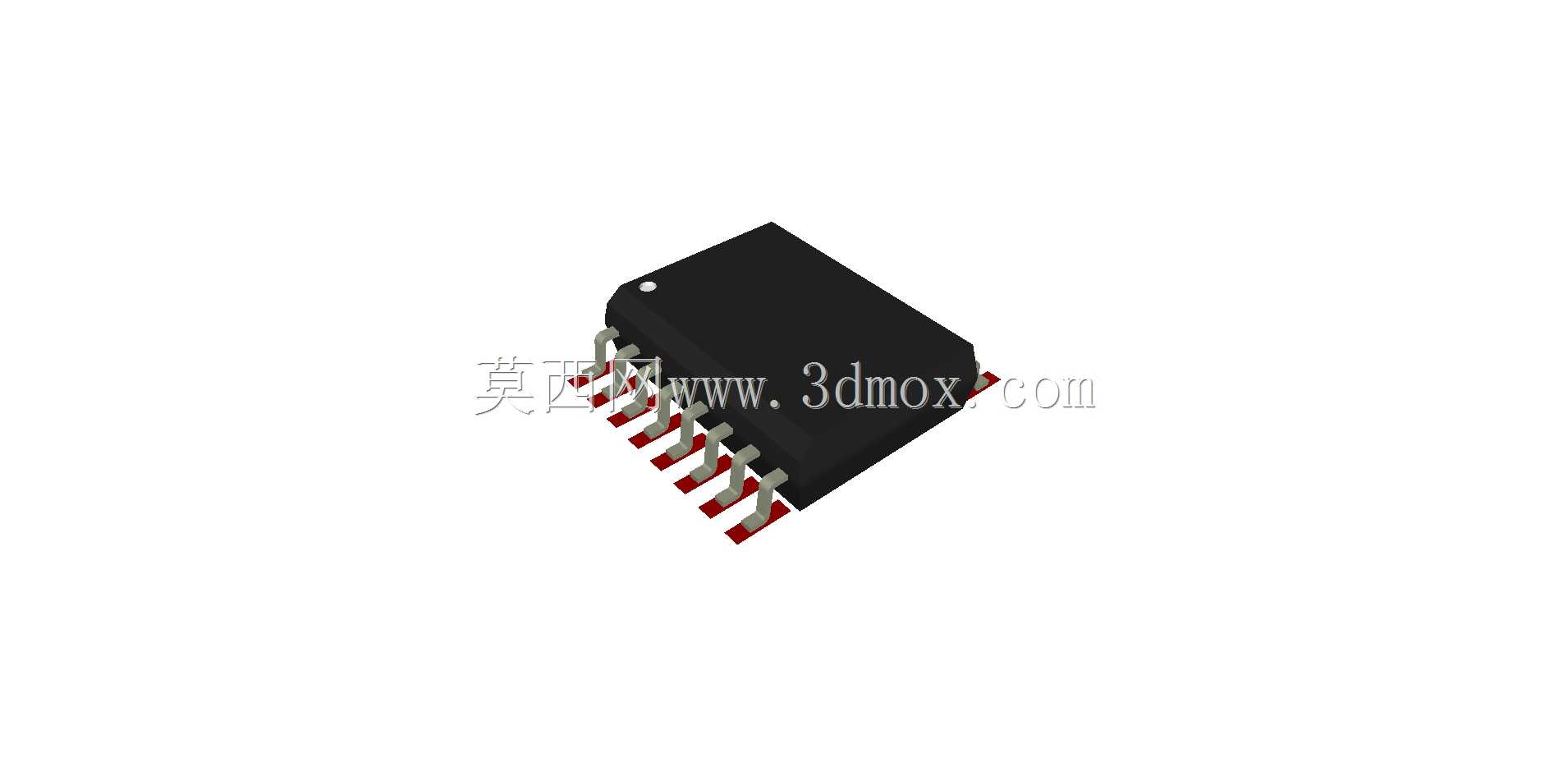

　　做这个SOIC16引脚宽的封装建模，首先要锚定的是实际生产中的安装边界。表面贴装类的IC封装，所有尺寸都要贴合量产的公差要求，不能只看标称值做理想化建模。首先是本体部分，黑色塑封主体的边角不是尖锐直角，实际量产的塑封件都会有微小的脱模倒角，这个细节如果省略，在做高密度PCB布局的时候，相邻器件的安全间距计算就会出现误差，尤其是0402、0201这类小尺寸阻容件贴装在IC周边时，0.1mm的尺寸偏差都可能导致贴装时吸嘴碰撞器件。本体顶面的圆形定位标记是建模时不能遗漏的特征，这个标记是SMT贴装时识别器件方向的关键标识，位置偏差会直接导致贴装反向，造成整板焊接报废。

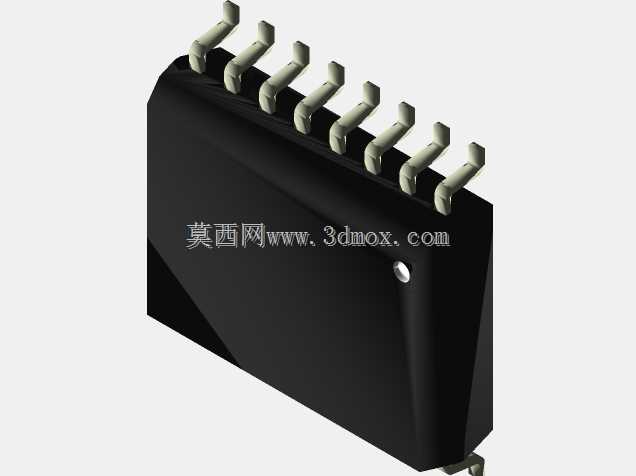

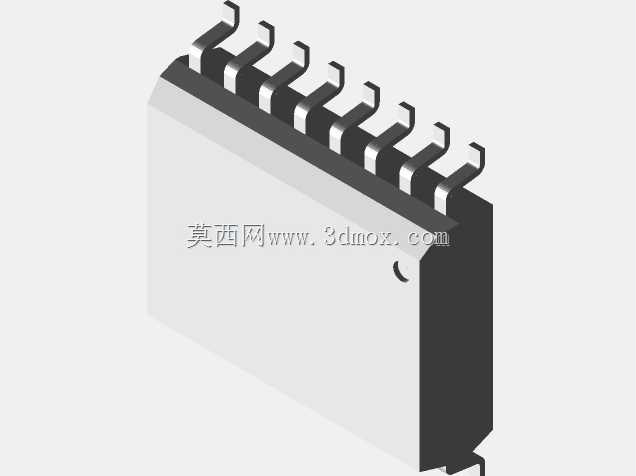

　　引脚部分的建模是这类封装的核心，SOIC16的引脚是翼型结构，从塑封本体引出后有固定的弯折角度，引脚末端的焊端平面要和PCB焊盘的贴合面完全平行，不能出现角度偏差。很多新手建模的时候会把引脚做成直上直下的方块，忽略引脚的成型弧度，这样导出的STEP模型导入PCB设计软件做3D校验时，会出现引脚和焊盘之间存在虚位、或者引脚插入焊盘过深的问题，无法真实模拟焊接后的实际状态。引脚的宽度、引脚之间的节距必须严格对应实际封装的尺寸要求，16个引脚分两侧对称排布，每侧8个引脚的间距公差要控制在量产允许的范围内，不能出现间距不均的情况，否则钢网开模时焊膏的印刷位置会偏移，带来桥接、虚焊的焊接缺陷。

　　这类小轮廓封装的应用场景非常广泛，从工业控制板卡的信号处理芯片、电源管理芯片，到消费电子的接口转换芯片、存储扩展芯片，都会用到SOIC16封装的器件。在做整机结构设计时，这类器件的高度尺寸直接影响PCB到外壳的安全距离，尤其是在做薄型化产品设计时，器件本体的最高点到PCB表面的高度必须精准，否则会出现外壳顶住器件、导致PCB受压变形的问题。建模时还要考虑引脚的共面度，实际生产中IC引脚的共面度是影响焊接良率的关键参数，建模时虽然做的是理想状态的模型，但也要把引脚末端的平面度基准做对，方便后续做焊接仿真、应力分析的时候有准确的模型基础。

　　从设计思路上来说，这类标准封装的建模不需要做多余的创意改动，核心是还原真实器件的所有装配相关特征，去掉和装配无关的冗余细节，比如塑封本体表面的丝印字符、引脚表面的镀层纹理这些不影响结构校验的内容都可以简化，保证模型轻量化的同时，把所有和安装、干涉、贴装相关的尺寸做准。比如引脚和塑封本体结合的位置，要还原实际的包封结构，不能出现引脚和本体之间有缝隙或者重叠的错误，否则在做热仿真的时候，会影响器件热阻的计算准确性，毕竟SOIC封装的散热有一部分是通过引脚传导到PCB焊盘上的，引脚和本体的结合面建模不准，热传导路径的模拟就会出现偏差。

　　在实际的设备选型和结构评审阶段，精准的封装三维模型可以提前规避很多生产端的问题。比如做回流焊治具设计时，需要根据器件本体的轮廓做治具的避让槽，如果模型的轮廓尺寸偏小，避让槽开的过大，会导致焊接时PCB受热变形，器件出现移位；如果轮廓尺寸偏大，避让槽开的太小，器件本体被治具顶住，会导致虚焊。另外在做波峰焊或者选择性波峰焊的工装设计时，引脚的伸出长度、弯折角度也直接影响挡锡条的位置设计，尺寸不准会导致锡流冲到器件本体上，造成锡珠、短路等问题。

　　很多工程师在做板级3D布局的时候，习惯直接调用软件自带的通用封装模型，这些通用模型往往只做了大致的外形，没有还原引脚的成型结构、本体的倒角、定位标记这些细节，在做低密度布局的时候可能不会出问题，但一旦做高密度的板卡设计，比如电源模块、工业控制核心板这类器件排布非常紧凑的板子，这些细节的缺失就会导致设计反复，打样回来才发现干涉、焊接不良等问题，反而耽误项目进度。所以这类标准封装的建模，核心是围绕实际生产装配的需求，把所有影响装配、焊接、检测的特征精准还原，不需要追求视觉上的逼真效果，而是要保证结构尺寸的准确性，让模型能真正服务于设计校验、生产准备的全流程，减少从设计到量产环节的不必要试错。
