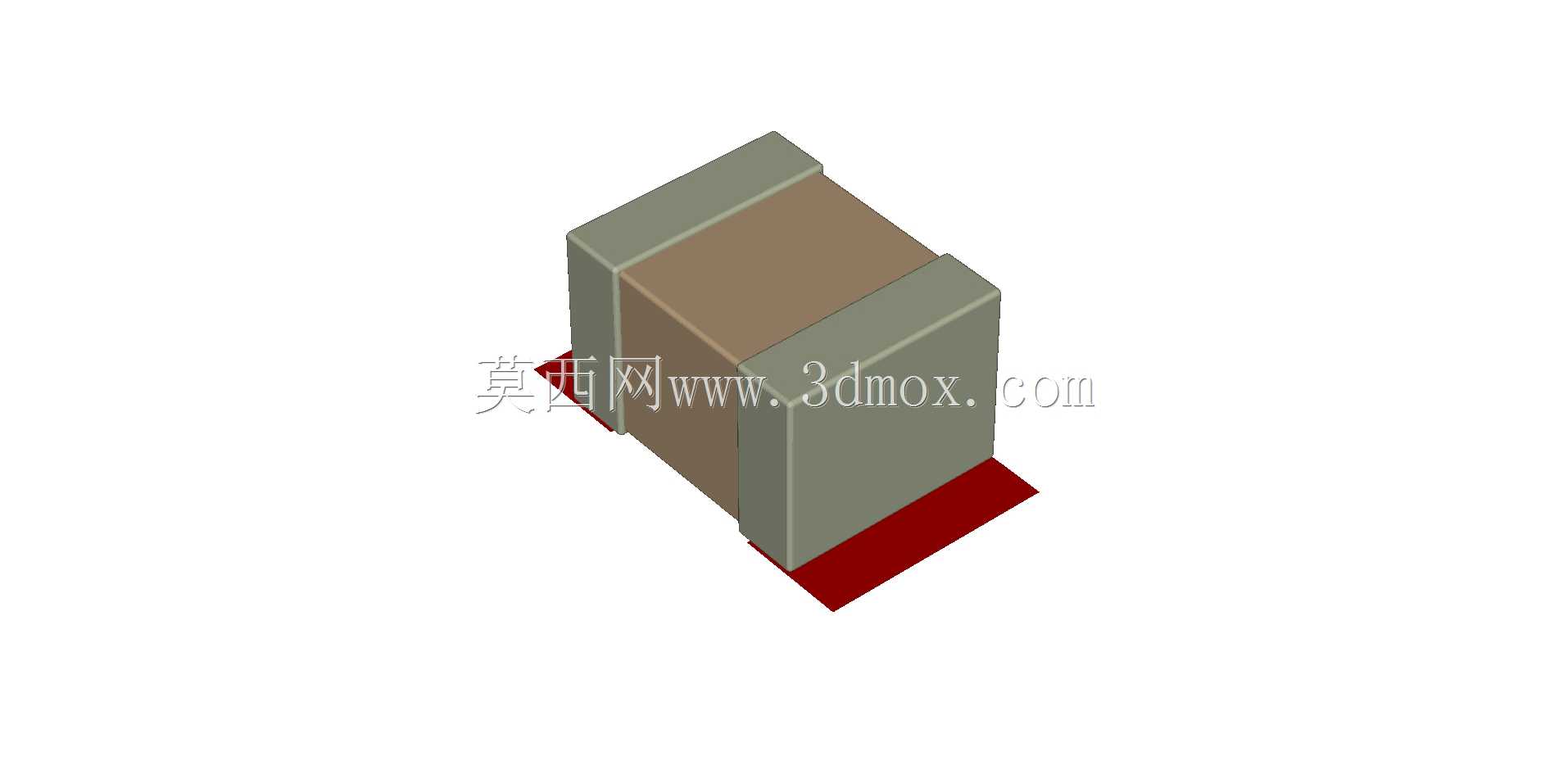

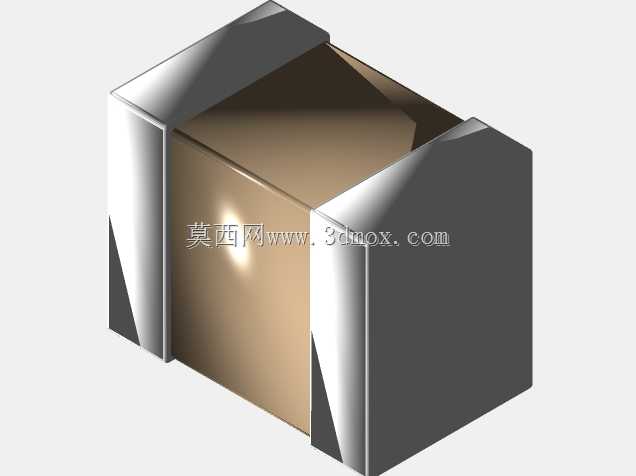

1210规格贴片式陶瓷电容器结构建模

　　在消费电子、工业控制板卡的高密度PCB布局场景中，1210封装的贴片电容是板级电源滤波、信号去耦回路里的常用被动元件，这类元件的三维建模精度直接影响SMT产线的钢网开孔校验、贴片机吸嘴路径仿真、整板装配干涉检查的最终结果，很多刚接触板级结构建模的工程师容易忽略这类小尺寸元件的细节，导致后续EMC仿真、装配公差分析出现偏差。做这个电容的建模时，首先要明确实际生产中的安装边界：1210封装对应英制尺寸规格，换算成公制的安装焊盘间距、元件本体长宽公差都要贴合量产元件的实际管控范围，不能直接照搬 datasheet 上的标称值，要考虑到陶瓷介质本体与端电极的尺寸公差叠加，比如端电极的镀层厚度、陶瓷本体的烧结收缩公差，

　　都会影响元件贴装后的实际高度，在做高密度板卡的堆叠设计时，这个高度值直接决定了板卡与外壳之间的安全间隙。从功能特性来看，这类多层陶瓷贴片电容依靠内部叠层的陶瓷介质实现电荷存储，端电极采用三层镀层结构，最外层的锡镀层用于回流焊时与PCB焊盘形成可靠合金焊点，建模时把端电极与陶瓷本体的分界面做清晰，后续做热仿真时可以准确赋予不同材料的导热系数，模拟回流焊过程中元件的温度分布，避免出现焊接裂纹的仿真误判。设计建模思路上，没有采用复杂的曲面结构，因为这类矩形贴片元件的本体是标准的直六面体结构，端电极是覆盖在本体两端的L型结构，建模时优先保证安装基准面的平面度，把元件的底部安装面作为整个模型的基准原点，和PCB封装的坐标原点完全对齐，

　　这样导入PCB设计软件时不需要额外调整坐标，能直接匹配KiCad等EDA软件里的封装坐标。实际选型应用中，1210封装的电容相比更小的0805、0603封装，能承载更高的额定电压与容值，多用于电源入口的大容量滤波场景，比如工业PLC的输入电源端口、伺服驱动器的直流母线支撑回路，这类场景对元件的安装可靠性要求更高，建模时还原端电极的爬锡结构，能帮助工艺工程师提前评估焊盘的润湿长度，避免出现立碑、虚焊等工艺缺陷。很多工程师在做板级建模时，习惯直接调用通用的元件模型，忽略不同厂商封装尺寸的细微差异，这个模型参考Vishay量产的1210电容实际尺寸做还原，端电极的延伸长度、陶瓷本体的倒角细节都做了对应，在做整机的跌落仿真时，

　　能准确模拟元件受到冲击时的焊点应力分布，提前预判焊点断裂风险。外形尺寸上，严格对应1210封装的公制尺寸边界，本体长度、宽度、高度的公差范围控制在量产元件的管控区间内，安装焊盘的匹配尺寸完全符合IPC-SM-782的表面贴装设计标准，不管是做SMT产线的贴装程序仿真，还是做整板的结构干涉检查，都能直接调用，不需要额外调整尺寸参数。在信号完整性仿真场景中，准确的元件三维模型能帮助仿真工程师提取更精准的寄生参数，因为电容的端电极尺寸、本体与PCB之间的间隙都会影响高频下的寄生电感值，尤其是在高速数字电路的电源完整性仿真中，这些细微的参数差异会直接影响仿真结果的准确性，建模时把本体底部与PCB表面的间隙按照实际焊锡厚度做预留，还原真实贴装后的空间位置，避免仿真时出现寄生参数提取偏差。
