1206封装贴片电阻器三维结构模型

　　在消费电子、工业控制板卡、汽车电子模块的PCB设计流程中，贴片电阻是板级电路里用量最大的无源器件之一，1206作为通用型贴片封装规格，兼顾了功率承载能力与贴装适配性，在电源回路、信号采样、阻抗匹配、限流分压等各类电路场景中都有广泛应用。做板级三维布局时，很多工程师容易忽略无源器件的实体建模精度，要么直接调用软件自带的简化方块模型，要么只做了长宽尺寸的大致匹配，等到做整机装配干涉检查、热仿真分析、SMT钢网开孔校验的时候，就会出现模型和实物偏差带来的误判，比如电阻两端焊盘的爬锡空间预留不足、元件本体和周边屏蔽罩的安全距离不够、波峰焊时的元件高度干涉等问题，这类细节偏差往往在样机试产阶段才会暴露，带来不必要的改板成本。

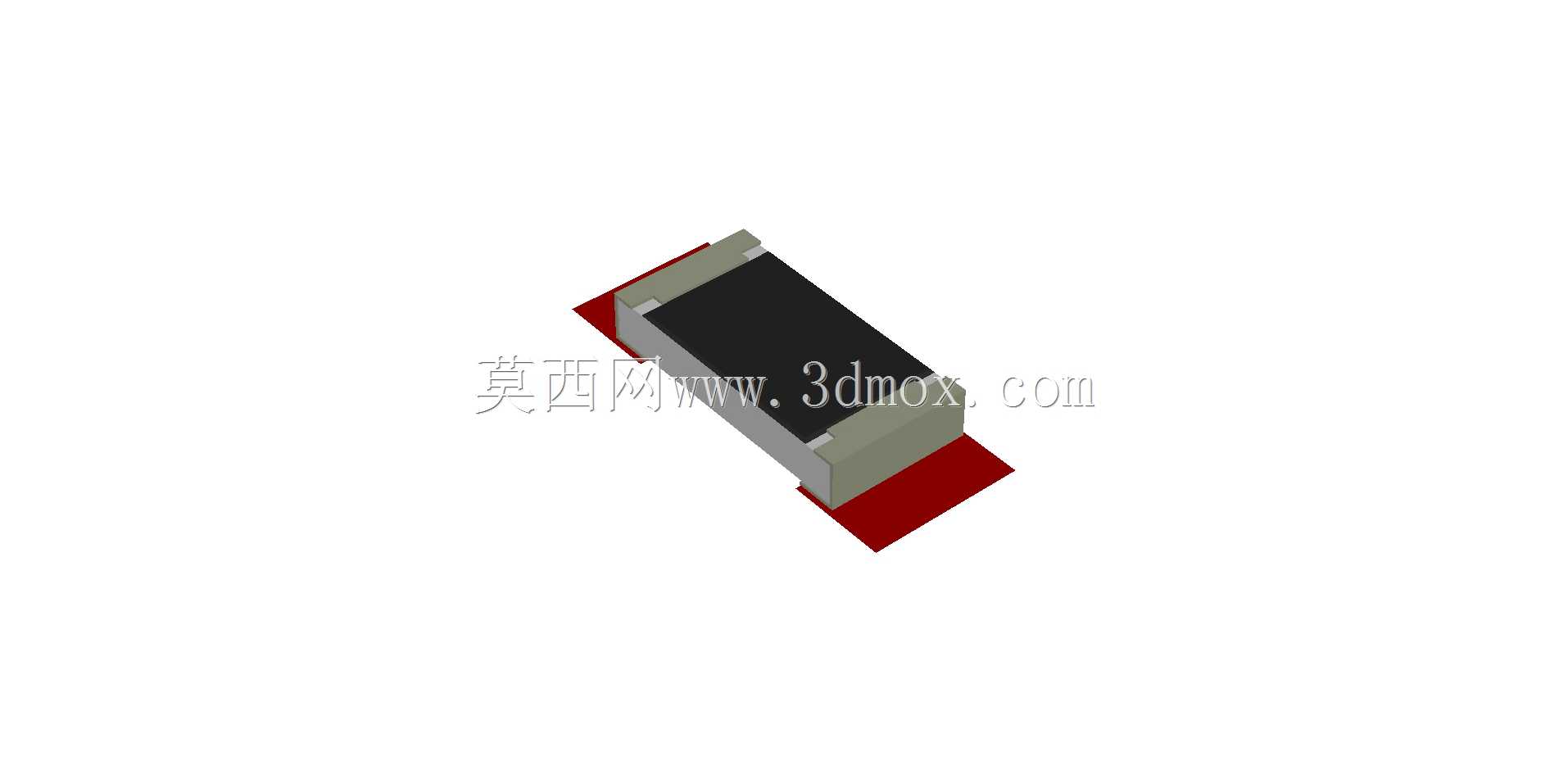

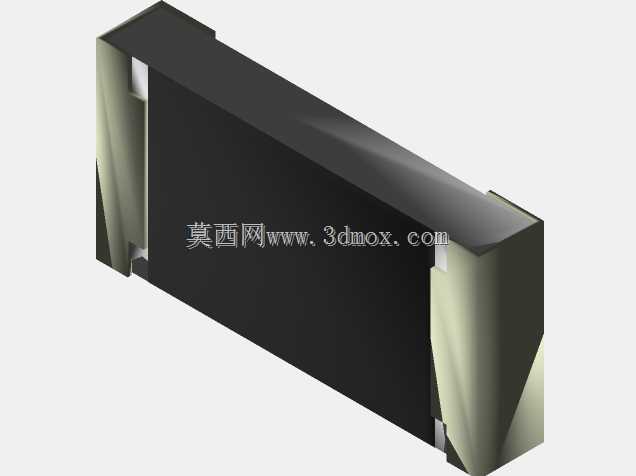

　　这个1206电阻的三维建模，完全参照主流厂商的量产封装尺寸做实体还原，没有做过度的几何简化。建模过程中首先锚定了焊端的结构边界：两端的金属焊端做了阶梯式的厚度处理，和陶瓷基体的衔接处保留了实际生产中的端面镀层过渡特征，不是简单的直角拼接，这部分细节直接对应SMT贴装时的焊锡润湿面，做DFM分析时可以准确模拟焊锡的爬升形态，判断虚焊、立碑风险的概率。陶瓷基体部分的外形做了微小的倒角处理，还原了实际元件生产过程中的磨边工艺特征，避免直角模型在装配仿真中出现虚假的干涉判定。

　　从安装边界来看，模型严格遵循1206封装的标准安装尺寸，本体长度3.2mm、宽度1.6mm，焊端外伸尺寸匹配标准焊盘设计规范，本体最大厚度1.0mm，这个尺寸参数可以直接导入PCB布局软件做高度校验，在布局高密度板卡的时候，可以准确判断电阻和上层壳体、导热垫、相邻元件之间的安全间隙，尤其是在做电源类板卡的布局时，1206电阻通常承载1/4W到1/2W的功率，本体有一定的发热，准确的外形模型可以辅助热仿真时的热源体积赋值，让温度场计算的结果更贴近实际工况。

　　实际电路应用中，1206电阻的使用场景覆盖很广，从开关电源的电流采样回路，到信号链路的上下拉电阻，再到接口电路的ESD限流电阻，都能看到这个封装的身影。做三维建模的时候没有忽略电阻表面的标识区域结构，虽然不同厂商的丝印字符有差异，但模型预留了表面标识的平面区域，方便不同使用者根据自己选用的具体电阻型号添加对应丝印，在做整机BOM可视化、生产作业指导书制作的时候，可以直接调用这个模型做可视化展示，不需要再二次调整外形。

　　很多工程师在做板级建模时，觉得电阻这类通用元件结构简单，随便拉个方块就能用，但实际在做高精度设备的板卡设计时，比如工业传感器的信号调理板、车载控制器的核心板，元件的外形精度直接影响整机的可靠性验证：比如在做振动仿真时，准确的元件质量分布（模型按照陶瓷基体、金属焊端的实际密度赋值质量属性）可以更准确模拟板卡振动时的元件应力分布，判断焊盘的疲劳寿命；在做自动化产线的贴装程序仿真时，准确的吸嘴接触面结构（电阻顶面的平整区域尺寸）可以校验吸嘴选型是否合理，避免贴装过程中出现吸嘴偏移、元件吸持不稳的问题。

　　这个模型的结构设计完全贴合实际量产元件的装配逻辑，焊端的底面和PCB焊盘的接触面做了共面度的还原，没有出现模型底面不平、焊端悬空的问题，导入装配环境后可以直接匹配焊盘位置做约束，不需要额外调整基准面。对于经常做板级三维设计、整机装配校验的工程师来说，这类精准的通用元件模型，可以大幅减少重复建模的工作量，同时避免因为简化模型带来的设计误判，从设计源头减少试产阶段的问题点。
