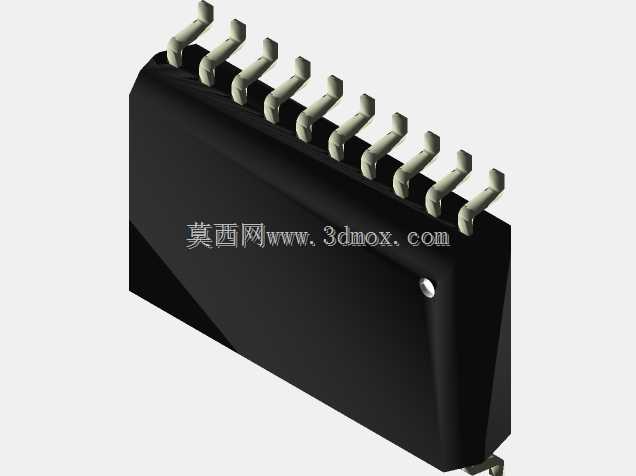

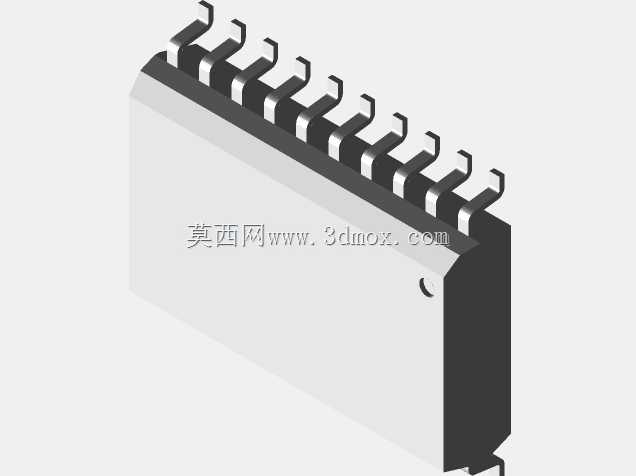

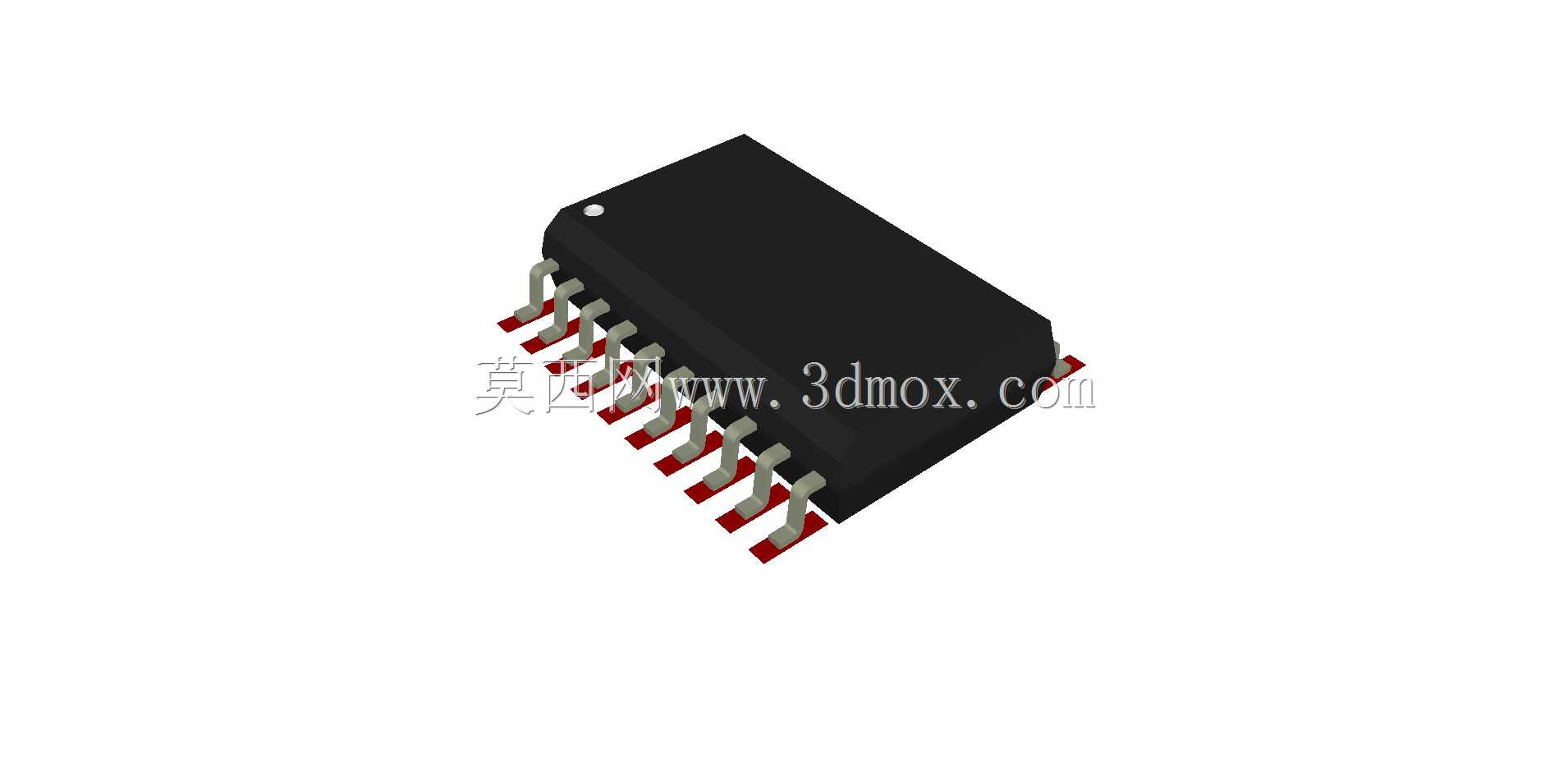

SOIC-20宽引脚电子封装外形结构

　　在电子装联与PCB设计环节，SOIC-20宽引脚封装是中小规模集成电路常用的表面贴装封装形式，这类封装的三维建模精度直接影响PCB布局阶段的干涉检查、钢网开孔设计以及后续SMT产线的贴装程序编写。不同于传统通孔插装类元器件，表面贴装的SOIC封装对引脚共面度、引脚伸出长度、本体与焊盘的匹配间隙有着极高的要求，建模时需要严格贴合实际量产封装的尺寸边界，避免出现设计阶段预留间隙不足导致的贴装干涉、或者引脚与焊盘对位偏差引发的虚焊问题。

　　从实际应用场景来看，这类宽引脚SOIC-20封装常见于工业控制板卡的接口芯片、电源管理芯片、小型逻辑器件上，在消费电子、工业测控、汽车电子的控制板上都有大量应用。建模过程中首先要明确本体的核心尺寸边界：黑色塑封本体的长宽尺寸需要严格匹配器件手册的标称值，本体底部与PCB板面的间隙要符合塑封器件的成型公差，不能出现本体贴死板面导致助焊剂挥发不畅、或者间隙过大引发的引脚焊接应力集中问题。引脚部分的建模是这类封装的核心，宽引脚设计的SOIC封装，引脚宽度、引脚间距、引脚的成型弯折角度都直接对应SMT贴装的良率，建模时需要还原引脚的 gull-wing 成型结构，引脚末端的爬锡斜面、引脚与本体连接的根部圆角都要符合实际器件的冲压成型特征，不能简化成直片状结构，否则在做装配干涉检查时无法准确模拟引脚在焊接过程中的形变空间。

　　设计思路上，这类封装模型不需要做内部的晶圆、引线键合结构，重点还原外部装配相关的所有几何特征：本体顶部的极性标记点要放在准确的位置，对应1号引脚的方位，避免PCB设计时出现器件极性反向的低级错误；引脚的伸出长度要同时考虑焊盘的设计长度，以及波峰焊或者回流焊过程中引脚的吃锡长度，模型中引脚末端的位置要和实际器件的引脚末端公差带保持一致，给PCB焊盘设计留出合理的匹配余量。另外，本体侧面的合模线痕迹、引脚表面的镀层区域划分虽然不影响装配尺寸，但在做整机的可视化渲染、产线虚拟调试时，这些细节能提升模型的真实感，帮助工艺人员快速识别器件方位。

　　从安装边界来看，SOIC-20宽引脚封装在PCB上的占位需要考虑周边器件的安全距离，模型中本体的最大轮廓尺寸要包含引脚向外伸出的最大范围，不能只计算塑封本体的尺寸，否则在布局时容易出现周边器件和引脚干涉的问题。同时，本体高度方向的尺寸要匹配器件的最大标称高度，给板卡上方的结构件、散热片留出足够的安全间隙，尤其是在紧凑结构的工控模块、车载控制器内部，板卡堆叠间距很小，封装高度的建模误差很容易导致组装时器件和上层结构件顶死。另外，这类宽引脚封装的引脚共面度公差在建模时可以通过引脚末端的平面度特征来体现，帮助结构设计人员在做板卡支撑设计时，避免因为板卡弯曲导致引脚虚焊的问题。

　　在实际的工程应用中，准确的SOIC封装三维模型可以直接导入PCB设计软件做3D布局检查，也可以导入SMT产线的离线编程软件做贴装路径的碰撞检查，减少产线调试阶段的试贴时间。不同于简化的封装占位模型，还原真实引脚成型结构的模型，还可以用于焊接工艺的仿真分析，模拟回流焊过程中引脚的应力分布，优化焊盘尺寸和钢网开孔厚度，提升批量生产的焊接良率。建模时还要注意不同厂商的SOIC-20宽引脚封装的细微尺寸差异，尤其是引脚宽度和本体宽度的公差范围，模型采用行业通用的标称尺寸建模，覆盖绝大多数主流厂商的器件规格，满足通用设计场景的使用需求。
