霍夫曼G2型双泵联锁控制操作箱

　　这套控制操作箱主要面向工业流体输送场景下的双泵机组控制需求，常见于给排水泵站、工业循环水系统、小型工艺流体输送单元中，承担两台霍夫曼G2型泵的运行状态切换、启停操作、联锁保护触发的核心控制功能，是泵组现场操作层的核心人机交互载体。从实际工程落地角度看，这类现场操作箱通常安装在泵组就近的设备旁立柱或者墙体上，操作人员无需走到远端中控柜即可完成本地操作，大幅降低日常巡检、应急处置时的操作路径长度。

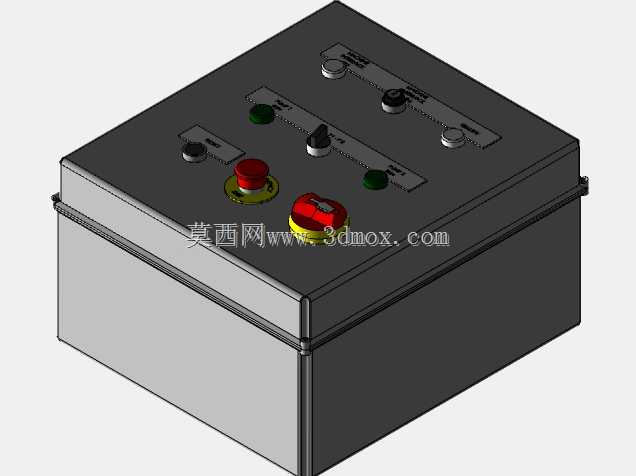

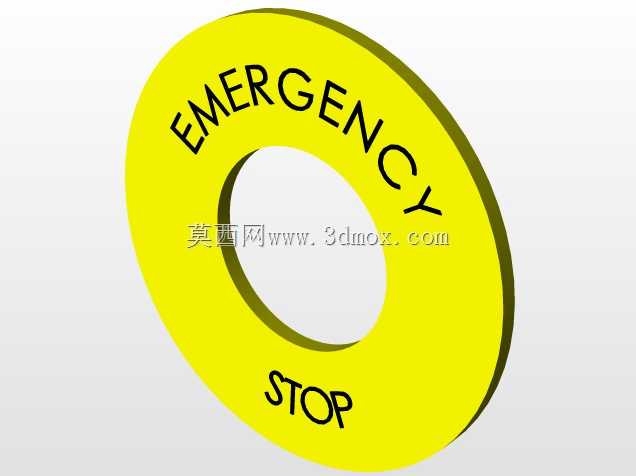

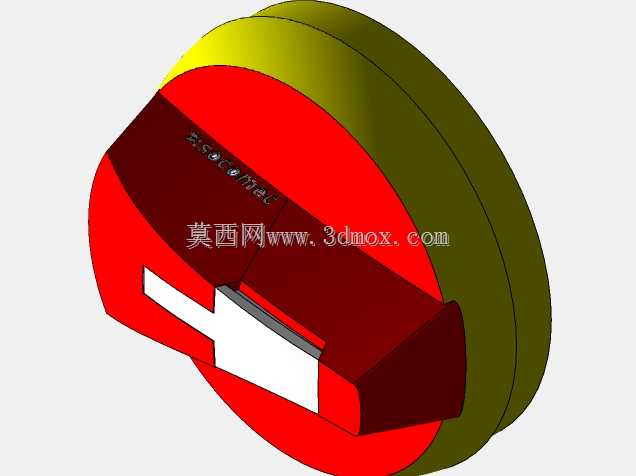

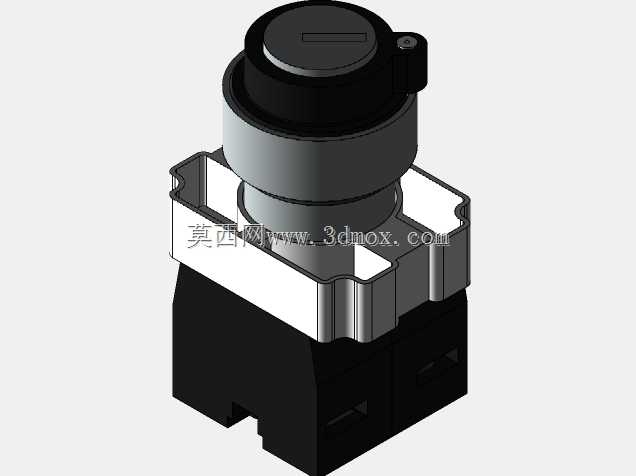

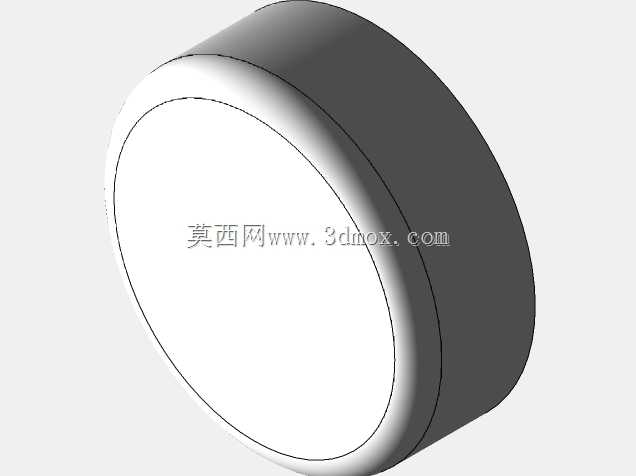

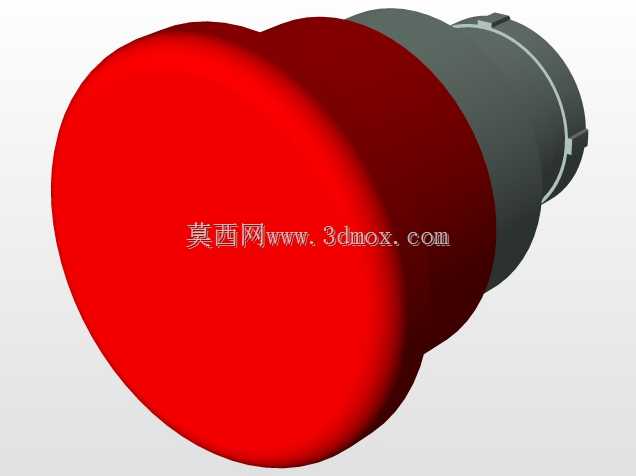

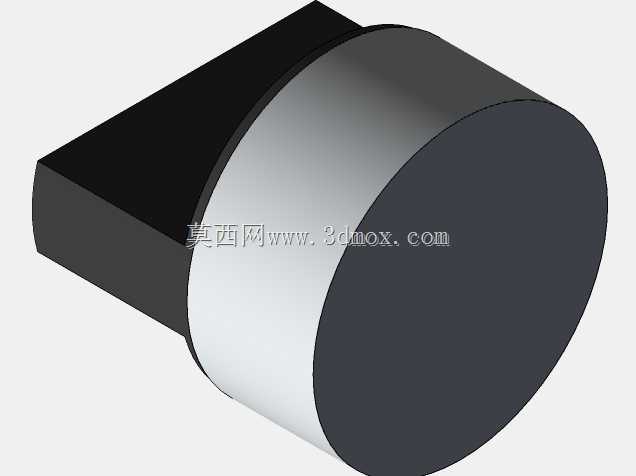

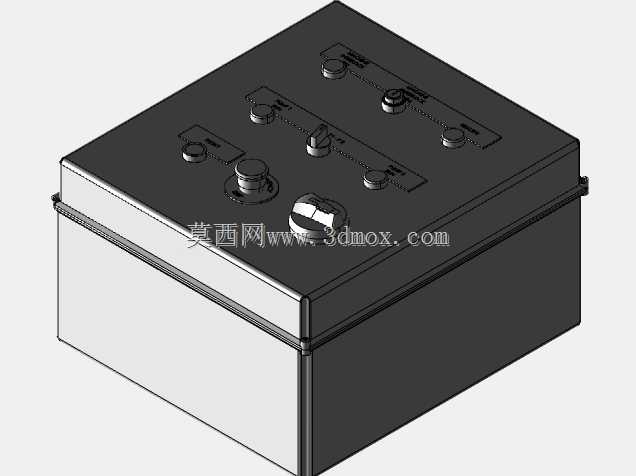

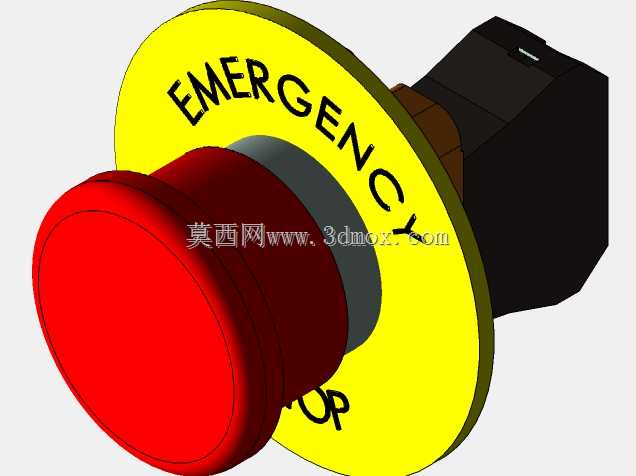

　　箱体采用密封式金属壳体设计，接缝处做了折边扣合结构，能够满足常规工业车间的防尘防溅要求，适配多数无强腐蚀、无爆炸性气体的普通工业安装环境。操作面板上的元件排布遵循了现场操作的人机工程逻辑：两个带红色保护帽的急停按钮分别对应两台泵的紧急切断回路，布置在面板最靠近操作人员的下侧区域，触发时无需抬手寻找，拍按动作路径最短；旋钮开关分别对应单泵的手动/自动切换、运行模式选择，布置在面板中部区域，日常切换操作时不会误碰急停元件；状态指示灯对应每台泵的运行、故障状态，布置在对应旋钮的旁侧，操作人员切换开关时可同步观察指示灯反馈，无需转移视线。

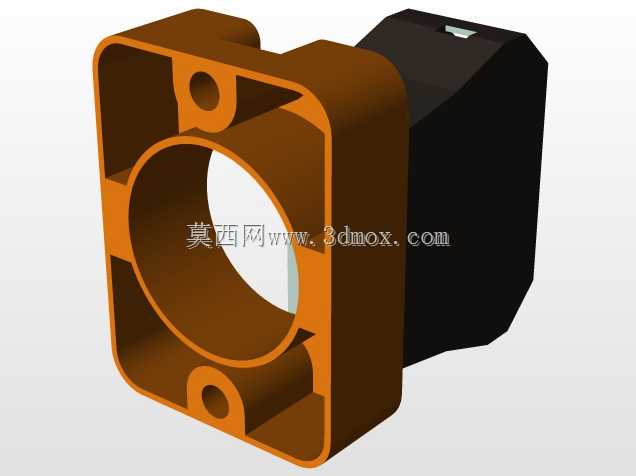

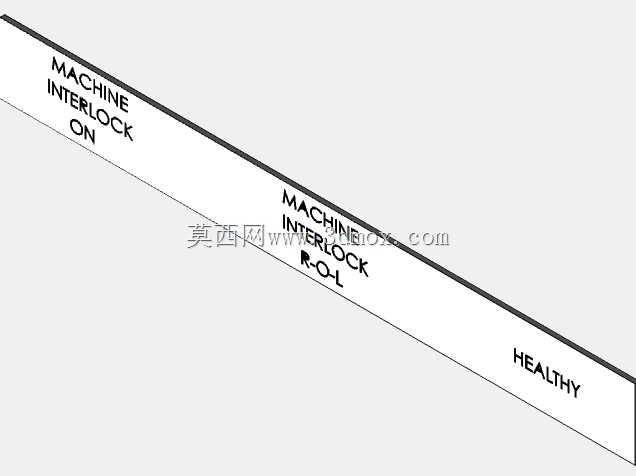

　　设计阶段首先明确了R-O-L联锁逻辑的硬件实现基础：两台泵的控制回路通过硬接线实现电气联锁，避免两台泵同时启动造成的管网压力冲击或者供电回路过载，当其中一台泵触发故障或者过载保护时，联锁回路会自动触发备用泵的启动信号，保障流体输送的连续性。面板上的元件开孔尺寸完全匹配常用工业按钮、旋钮、指示灯的安装规格，所有元件的接线端子预留了足够的走线空间，箱体内部预留了导轨安装位，可直接卡装小型继电器、接线端子排等电气元件，无需额外打孔改造。

　　从安装边界来看，箱体背部预留了四个壁挂安装孔，孔位间距适配常规的现场安装支架尺寸，箱体进出线孔预设在箱体底部，避免现场走线时液体顺着线缆流入箱内，操作面板的倾斜角度适配站立操作的视线高度，操作人员站在箱体正前方1米左右位置即可清晰识别所有元件标识、完成全部操作动作。这类控制箱的设计没有冗余的花哨结构，所有结构细节都围绕现场操作的可靠性、维护便捷性展开：箱体盖板采用快拆式螺丝固定，日常检修时无需完全拆下螺丝即可打开盖板，所有面板元件都采用前端安装结构，更换元件时无需拆开箱体内部接线，从面板正面即可完成元件拆卸更换，大幅降低现场维护的时间成本。

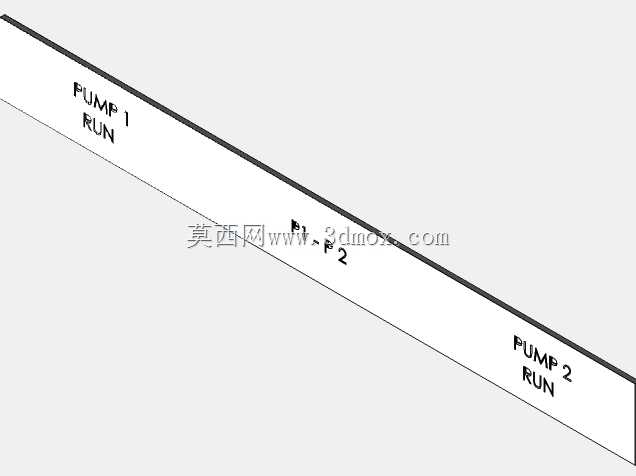

　　在实际工况应用中，这套控制箱既可以独立完成本地双泵控制，也可以通过预留的通讯接线端子接入厂区的中控系统，实现远程状态监控与操作指令下发，兼顾本地操作的便捷性与集中管控的需求。面板上的元件标识区域预留了平整的铭牌粘贴位，现场投用前可根据实际泵组编号、功能标注对应标识，避免操作人员误操作。整个箱体的结构强度满足现场常规的碰撞防护要求，壳体板材厚度足够，不会因为日常操作的按压力度出现面板变形，所有操作元件的操作力度都匹配工业现场的操作习惯，旋钮的档位清晰，急停按钮的触发反馈明确，不会出现误触发或者触发无反馈的情况。
