钣金结构电气控制安装壳体设计

　　这款钣金壳体是面向工业现场电气控制回路集成设计的安装载体，日常多应用在车间生产线旁的分布式控制节点、小型单机设备的电气舱、配套设备的动力转接单元场景中，承担内部电气元件的承载、外部防护、布线规整以及人机交互接口预留的核心作用。从实际使用场景出发，这类壳体不需要追求过度的密封等级，多数部署在室内无强淋水、无重度粉尘的工业环境，因此设计上优先平衡加工成本、安装便捷性与散热需求，没有采用复杂的折弯拼焊结构，整体以薄板折弯成型为主，减少后续焊接打磨的工序量，适配中小批量的加工生产节奏。

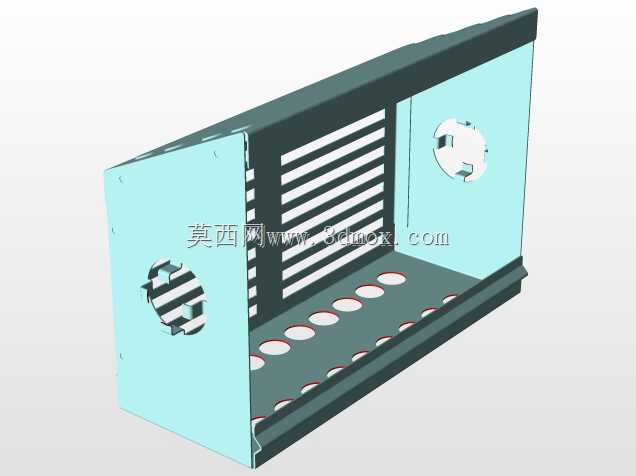

　　壳体两侧的侧板预留了圆形带定位缺口的开孔，这类开孔并非随意设置，是专门为常用的工业控制按钮、信号指示灯或者航空插头预留的安装位，缺口结构可以避免安装时圆柱类配件发生跟转，不需要额外在内部增加防转定位结构，装配时工人只需要从外侧推入配件，从内侧拧紧紧固圈即可完成固定，单点位安装耗时能压缩到十秒以内，适配产线快速装配的需求。壳体背部的长条格栅开孔是专门的散热通道，因为这类壳体内通常会安装小型断路器、继电器、端子排甚至小型PLC模块，这些元件在持续带载工作时会产生一定热量，格栅开孔顺着热空气上升的路径排布，能形成自然的对流风道，不需要额外加装散热风扇就能满足常规功率下的散热需求，既降低了物料成本，也避免了风扇带来的积尘、噪音以及后续维护更换的问题。

　　壳体底部的一排等距圆形开孔是布线穿线位，每个开孔的直径都适配常用的PG型电缆防水接头，现场布线时可以根据实际进出线的线缆数量、线径大小，选择对应位置开孔安装接头，不需要额外在现场进行钻孔加工，减少现场施工的工作量。壳体的侧边折弯边预留了均匀分布的安装孔位，既可以通过这些孔位将壳体直接固定在设备机架的立面安装梁上，也可以搭配配套的安装支架实现壁挂、落地倾斜安装等多种固定方式，适配不同设备的安装空间边界。

　　从设计思路上看，这款壳体没有采用一体化的封闭焊接结构，而是采用侧板与主体框架可拆分的装配形式，前期加工时所有板件都可以通过激光切割下料后数控折弯成型，折弯公差控制在0.1mm范围内，装配时通过侧边的自攻螺丝孔位完成拼接，不需要专业焊接工人操作，普通装配人员即可完成整机组装。内部的安装空间预留了足够的元件排布余量，既可以在背部安装标准的35mmDIN导轨，用来固定断路器、端子排等标准导轨安装元件，也可以在侧板内侧预留的螺柱上安装小型控制板、开关电源等非导轨安装配件，空间利用率经过反复校核，不会出现元件干涉、布线空间不足的问题。

　　在安装边界的考量上，壳体的整体进深控制在合理范围，不会因为进深过大导致安装后突出设备立面过多，影响车间通道或者操作人员的正常走动，同时壳体的边角位置都做了小半径的折弯倒角处理，避免安装维护时锋利的板边划伤操作人员，符合工业设备的安全设计要求。格栅开孔的宽度经过专门核算，既保证足够的通风面积，也能避免较大尺寸的异物从开孔处掉入壳体内部造成电气短路，同时开孔的排布方向顺着钣金折弯的应力方向，不会因为长条开孔降低板件的结构强度，即使在运输、安装过程中受到一定的外力冲击，板件也不会出现明显的变形。

　　实际使用中，这类壳体的表面通常会做喷塑处理，颜色可以根据配套设备的整体配色调整，既可以提升壳体的防锈耐腐蚀能力，也能和配套设备形成统一的视觉效果。壳体前部的开放面是用来安装面板或者箱门的位置，预留的安装孔位可以适配厚度1.5mm到2mm的冷轧钢板面板，也可以根据需求安装亚克力透明面板，方便不用打开箱门就能观察内部元件的状态指示灯。整体结构没有复杂的曲面造型，所有特征都是规则的平面、圆孔、长条孔，加工时不需要特殊的工装夹具，常规的钣金加工设备就能完成全工序生产，加工成本可控，同时后期维护时如果某一块板件出现变形损坏，只需要单独更换对应板件即可，不需要整体替换壳体，降低了后期的维护成本。
